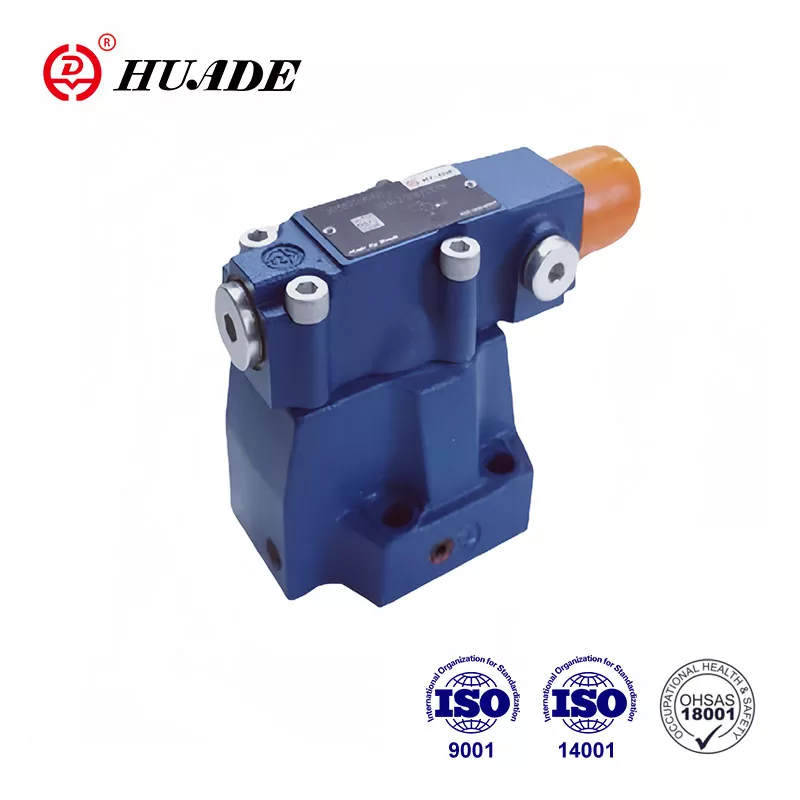

Drocksequenzventil DZ

Pilotbetrieb Sequenzventile DZ gi fir Drock-ofhängeg sequentiell Schaltung vu sekundäre Kreesleef benotzt. Huade® hydraulesch Ventile sinn ëmmer op den internationale Standarde komm. Huade® Drockventile gewannen breet Maart Unerkennung a Benotzervertrauen ass haaptsächlech wéinst senger héijer Qualitéit a relativ nidderegen Präis. D'Fabréck bezilt grouss Opmierksamkeet op d'Produktqualitéit a stellt fortgeschratt Produktiounsmaschinnen aus der ganzer Welt vir.

Produktparameter vum Drocksequenzventil DZ

Produkt Feature an Uwendung vum Drocksequenzventil DZ

Fonctiounen:

▶ Fir Ënnerplackmontage

▶ 4 Upassungselementer

.Rotatiounsknäppchen

. Hülse mat sechseckegen a Schutzkappe

. Sperrbare Rotary Knob mat Skala

. Rotary Knob mat Skala

▶ 4 Drock Bewäertungen

▶ Kontrollventil, optional

▶ Montagemuster nach DIN 24 340, Form D,ISO 5781 und CETOP - RP 121H

Applikatioun:

Drockventile Typ DZ si Pilotbetrieb Drocksequenzventile. Si gi fir Drock-ofhängeg Sequenzschaltung vun engem zweete Circuit benotzt.

Sektioun a Symbol vun Drock Sequence Valve DZ

D'Drocksequenzventile besteet am Fong aus Haaptventil (1) mat Haaptspool-Insert (7) an

Pilotventil (2) mat Drockjustéierungselement a Kontrollventil (3), fakultativ.

D'Ventilfunktioun variéiert jee no Pilot Ueleg Drain Konfiguratioun:

Sequenzventil Typ DZ. 50 B/..

(Kontrolllinnen 4.1, 12 an 13 op; Kontrolllinnen 4.2, 14 an 15 verstoppt)

Den Drock an der Linn A wierkt op der Pilotspool (5) am Pilotventil (2) iwwer d'Kontrollleitung (4.1).

Zur selwechter Zäit wierkt et op der Fréijoersbelaaschte Säit vun der Haaptspool (7) iwwer d'Orifice (6).

Den Drock iwwerschreift de Wäert, deen am Fréijoer (8) festgeluecht gouf, de Pilotkolben (5) gëtt géint d'Feder (8) bewegt.

D'Signal gëtt intern vum Hafen A iwwer Kontrolllinn (4.1) kritt.

D'Flëssegkeet op der Fréijoer gelueden Säit vun der Haaptrei Piston (7) fléisst elo zu port B iwwer orifice (9), Kontroll Land (10) a Kontroll Linnen (11) an (12). (7), d'Verbindung vum Hafen A op den Hafen B ass oppe fir den Drock am Fréijoer (8) z'erhalen. D'Leckage Ueleg um Pilot Piston (5) gëtt intern iwwer Kontrollleitung (13) op Port B gefouert. En optionalen Réckschlagventil (3) ka fir de fräie Retourfluss vum Hafen B op A montéiert ginn.

Sequenzventil Typ DZ...50B/...X..

(Kontrolllinnen 4.2, 12 an 13 op; Kontrolllinnen 4.1, 14 an 15 verstoppt)

D'Funktioun vun dësem Ventil ass haaptsächlech d'selwecht wéi fir de Ventil DZ--50B/.

Wéi och ëmmer, op Drocksequenzventil Typ DZ...50B/...X... gëtt d'Signal extern duerch

heescht Kontroll Linn (4.2).

Sequenzventil Typ DZ...50B/...Y.

(Kontrolllinnen 4.1, 12 an 14 oder 15 op; Kontrolllinnen 4.2 an 13 verstoppt)

D'Funktioun vun dësem Ventil ass haaptsächlech d'selwecht wéi fir Ventil Typ DZ...50B/... Allerdéngs fir Typ DZ. .50B/...Y... Leckage um Pilot Piston (5) muss ouni Drock iwwer Linn (14) oder (15) op den Tank ofgeleet ginn. Pilot Ueleg gëtt iwwer d'Linn (12) an den Hafen B gefüttert.

Sequenzventil Typ DZ...50B/...XY..

(Kontrolllinnen 4.2, 14 oder 15 op; Kontrolllinnen 4.1, 12 an 13 verstoppt)

Den Drock am Hafen X wierkt op de Pilotkolben (5) am Pilotventil (2) iwwer Kontrolllinn (4.2). Gläichzäiteg

Zäitdrock am Hafen A wierkt op der Fréijoersbelaaschtung Säit vun der Haaptspool (7) iwwer Ouverture (6). Wéini

den Drock am Hafen X iwwerschreift de Wäert, deen am Fréijoer (8) festgeluecht gouf, de Pilotkolben (5) gëtt géint de Fréijoer (8) bewegt. Wann de Pilotkolben (5) géint d'Fréijoer (8) bewegt gëtt, kann d'Flëssegkeet vun der Fréijoersbelaaschte Säit vun der Haaptspool (7) an d'Fréijoerkammer (17) vum Pilotventil (2) iwwer d'Ourifice (9) passéieren.

an Linn (16) an Drock brécht op der Fréijoer gelueden Säit vun der Haaptrei spool (7).

D'Flëssegkeet kann also vum Hafen A op B mat minimalem Drockverloscht passéieren. De Pilot Ueleg an der Fréijoerskammer (17) soll ouni Drock iwwer d'Linn (14) oder (15) an den Tank ofgeleet ginn. En optionalen Réckschlagventil (3) ka fir de fräie Retourfluss vum Hafen B op A montéiert ginn.

Struktur vun DZ...50B/210...

Symboler vun DZ ... 50B
