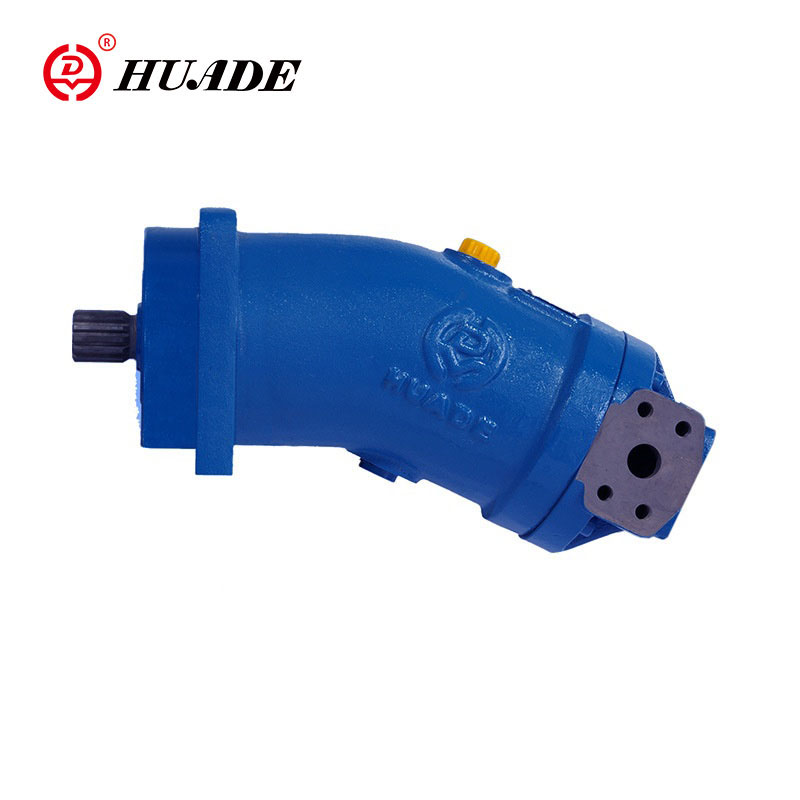

Huade Mark A2FO fix Pompel ass gëeegent fir hydrostatic fiert an engem oppene Circuit. Baséierend op d'Konzept vun Energiespueren an Emweltschutz, Huade Hydraulic schafft schwéier fir gréng axial Piston fix Pompel ze bidden. A2FO Serie Pompel huet Fonctiounen vun kleng Gréisst, héich Effizienz an Energie spueren, déi eng ideal Wiel fir Client ass.
■Wellendichtung ... Zulässlech Drockbelaaschtung
▶D'Liewensdauer vun der Wellendichtung gëtt beaflosst vun der Geschwindegkeet vun der Axialkolbeneenheet an dem Kofferdraindruck (Këschtdrock).
▶Den duerchschnëttleche Differentialdrock vun 2 Bar tëscht dem Fall an dem Ëmfelddrock däerf bei normaler Operatiounstemperatur net kontinuéierlech iwwerschratt ginn.
▶Fir e méi héije Differenzdrock bei reduzéierter Geschwindegkeet, kuckt Diagramm.
Momentan Drockspikes (t < 0,1 s) vu bis zu 10 Bar sinn erlaabt. D'Liewensdauer vum Schaftsiegel fällt mat enger Erhéijung vun der Frequenz vun Drockspikes erof.
▶De Falldrock muss gläich oder méi héich sinn wéi den Ëmfelddrock.
■Statesch Charakteristik
♦Gréissten 10 bis 200
♦Gréissten 250 bis 500
NOTÉIERT:D'Wäerter si valabel fir en Ëmfelddrock Pabs = 1 bar
■Temperaturbereich
▶D'FKM Schaftdichtung kann fir Kofferdraintemperaturen vun -25 ℃ bis +115 ℃ benotzt ginn
▶Fir Uwendungsfäll ënner -25 °C ass en NBR-Welldichtung erfuerderlech (zulässlech Temperaturberäich: -40 °C bis +90 °C). Staat NBR Schacht Sigel am Kloertext beim Bestellen. Weg Kontakt eis.
■ Flowrichtung
| Rotatiounsrichtung, gekuckt op d'Antriebswelle | Flux Richtung |
| Auer (R) | S→B |
| géint Auer (L) | S→A |
■ Laangzäitlager
▶ Gréissten 250 ~ 500
▶Fir laang Liewensdauer a benotzt mat HF hydraulesche Flëssegkeeten. Identesch extern Dimensiounen als Motor mat Standardlager. Eng spéider Konversioun op laang Liewenslager ass méiglech.
▶Lager- a Fallspülen iwwer Port U gëtt recommandéiert.
▶Spülfluss...recommandéiert
| Gréissten | 250 | 355 | 500 |
| qvSpull (L/min) | 10 | 16 | 16 |
| Häfen | Port fir | Diagramm |
| A, B | Aarbechtshafen |
|
| S | Saugport | |
| T | Drain port | |
| U (Gréissten 250 ~ 500) | Spülen Hafen |
Gréissten 5 ~ 500 Serie 6 Nominell Drock 400 bar Maximum Drock 450 bar
Fonctiounen:
▶ Fixéiert Pompel mat axialkonischter Kolben-Rotatiounsgrupp mat gebogenen Achs-Design, fir hydrostatesch Fuert an engem oppene Circuit
▶ Fir Benotzung a mobilen a stationären Uwendungen ass de Flux proportional zu der Fuergeschwindegkeet an der Verdrängung
▶ D'Antriebswelllager si fir d'Lagerliewensbedéngungen entworf, déi normalerweis an dëse Beräicher begéinen
▶ Héich Kraaftdicht, Kleng Dimensiounen, Héich Gesamteffizienz, Ökonomeschen Design, Een-Stéck konisch Kolben mat Kolbenringen fir Dichtung
Applikatioun:
Axial Piston fixe Pompel A2FO ass gëeegent fir mobil Maschinnen oder industriell Felder.
