Wann d'Leit no Informatioun iwwer den Directional Control Valve WE 5 fir Rexroth sichen, wëlle se normalerweis verstoen wat dëse Ventil mécht, wéi et funktionnéiert an ob et hir Bedierfnesser passt. D'WE 5 Bezeechnung bezitt sech op eng spezifesch Gréisstkategorie an der Rexroth Ventilopstellung, awer d'Geschicht ass méi interessant wéi just ee Ventilmodell.
Wat ass den Direktional Kontrollventil WE 5
Den ursprénglechen WE 5 vu Rexroth war e Richtungskontrollventil gebaut op den NG5 Gréisst Standard. Dës Ventile kontrolléiert den hydraulesche Flëssegkeetsfloss a Systemer déi moderéiert Drock a Flowraten gebraucht hunn. Den traditionelle WE 5 konnt Drock bis zu 250 Bar a Flowraten tëscht 14 an 20 Liter pro Minutt handhaben. Fir vill Joren huet dëse Leeschtungsniveau gutt geschafft fir méi kleng hydraulesch Systemer wéi kompakt Maschinnen a liicht industriell Ausrüstung.
Wéi och ëmmer, modern industriell Uwendungen erfuerderen méi Kraaft a méi héije Flowraten. Dëst ass wou d'Evolutioun vum Directional Control Valve WE 5 wichteg gëtt. Rexroth huet d'5X Serie entwéckelt, déi d'5-.WE 10 Modeller enthält. Dës méi nei Ventile behalen d'Designphilosophie vum ursprénglechen WE 5 awer skaléieren op d'NG10 Gréisst. D'Resultat ass e Ventil dee bis zu 160 Liter pro Minutt bei Drock op 420 Bar packt. Wann d'Ingenieuren haut no engem Directional Control Valve WE 5 sichen, da wielt se dacks dës NG10 Modeller well se aktuell Leeschtungsfuerderunge entspriechen.
D'Direktiounskontrollventil WE 5 Famill follegt international Norme wéi ISO 4401-05 an NFPA D05. Dës Standardiséierung bedeit datt d'Ventile kënnen op Standard Ënnerplacke montéieren an ähnlech Ventile vun aneren Hiersteller ersetzen ouni de ganze System nei ze designen.
Wéi de Ventil bannen funktionnéiert

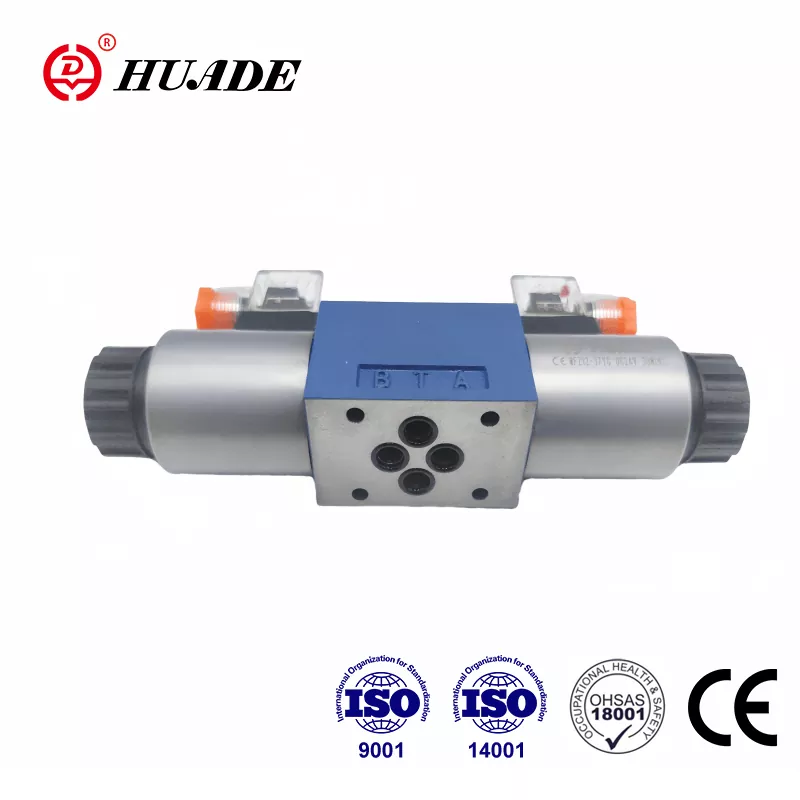

D'Basisstruktur vun engem Directional Kontrollventil WE 5 ass einfach. Bannen am Ventilkierper sëtzt e rutschen Spull, deen sech zréck an zréck beweegt fir verschidde Ports ze verbannen. Wann de Spull Positioun verännert, ännert et wéi eng Ports matenee verbannen. Zum Beispill kann de Spull den Hafen P (Drock) mam Hafen A verbannen, während de Port B mam Hafen T (Tank) verbënnt. Wann de Spull déi aner Richtung bewegt, dréit se dës Verbindungen ëm.
Wat mécht den Direktional Kontrollventil WE 5 dës Spull ze beweegen? D'Äntwert ass en elektromagnetesche Solenoid. Rexroth benotzt wat se e "naass" Solenoid Design nennen. De Solenoid sëtzt an der hydraulesch Flëssegkeet anstatt dovun ofzeginn. Dëst kléngt vläicht riskant, awer et bitt tatsächlech besser Ofkillung a méi laang Liewen. D'hydraulesch Flëssegkeet féiert Hëtzt vun der Spule ewech, wat de Solenoid erlaabt kontinuéierlech ouni Iwwerhëtzung ze lafen.
Wann Dir d'Kraaft op de Solenoid ausschalt, dréckt d'Sprénger am Ventil de Spull zréck an d'Mëttpositioun. Verschidde Fréijoerskonfiguratiounen kreéieren verschidde Verhalen. De Standard Setup benotzt Retour Quellen op béide Säiten. E puer Versioune benotze méi staark Quelle fir de Ventil méi séier ze wiesselen. Aner Versiounen eliminéieren Quellen ganz fir speziell Uwendungen, wou de Spull soll an egal wéi enger Positioun bleiwen, déi se geplënnert ass.
Vill Directional Kontrollventil WE 5 Modeller enthalen eng manuell Iwwerschrëft Feature. Dëst ass en Dréckknäppchen uewen um Ventil, deen een de Spull mat der Hand beweegt. Wärend der Konfiguratioun oder der Troubleshooting beweist dës manuell Kontroll ganz nëtzlech. Dir kënnt de System testen ouni elektresch Kraaft ze benotzen.
Leeschtung Kënnen a Grenzen
Déi modern NG10 Versioune vum Directional Control Valve WE 5 System handhaben beandrockend Leeschtungszuelen. Standard Modeller funktionnéieren bei 350 Bar Drock, mat spezielle Versioune fir 420 Bar bewäert. Flow Kapazitéit erreecht 160 Liter pro Minutt mat DC Volt Operatioun, oder 120 Liter pro Minutt mat AC Volt no Rectification.
D'Temperaturberäich ass vu minus 30 Grad Celsius bis plus 80 Grad Celsius. De Ventil funktionnéiert mat hydraulesche Flëssegkeete vu ganz dënn (2,8 Millimeter Quadrat pro Sekonn) bis zimlech déck (500 Millimeter Quadrat pro Sekonn). Dës Flexibilitéit bedeit datt ee Ventildesign vill verschidden Uwendungen déngt.
Wéi och ëmmer, héich Leeschtung kënnt mat e puer Iwwerleeungen. Wann d'Flëssegkeet duerch de Ventil mat maximalen Tariffer fléisst, ginn hydraulesch Kräften, déi op der Spull handelen, wesentlech. Dës Kräfte kënnen Instabilitéit oder Schwéngung verursaachen. Fir dëst ze verwalten, bitt Rexroth Drosselpatrounen déi an den Häfen installéieren. Dës Patrounen beschränken de Flux liicht, wat d'dynamesch Kräfte reduzéiert an d'Operatioun glat mécht. Den Ofwiesselung ass méi héicht Drockfall iwwer de Ventil, awer déi verbessert Stabilitéit ass normalerweis et wäert.
Intern Leckage ass eng aner Charakteristik vum Directional Control Valve WE 5 Design. All Spullventile lekken e bësse Flëssegkeet laanscht de Spull, well de Spull brauch Spillraum fir fräi ze beweegen. Dëse Leckage erhéicht graduell wéi de Ventil iwwer Dausende vun Zyklen dréit. Fir Uwendungen déi Laascht op der Positioun fir laang Perioden halen mussen, kann den Direktional Kontrollventil WE 5 eleng net genuch Haltkraaft ubidden. D'Addéiere vun externe Kontrollventile oder d'Auswiel vun enger zouenen Zentrum Spoolkonfiguratioun hëlleft dëst Thema ze léisen.
Elektresch Kontroll an Äntwert Zäit
Déi elektresch Säit vum Directional Control Valve WE 5 funktionnéiert op Standard Industriespannungen. DC Versiounen akzeptéieren 12, 24, 110 oder 220 Volt, mat 24 Volt am meeschte verbreet. AC Versioune brauchen e Gläichretterverbindung fir den Ofwiesselungsstroum an den Direktstroum ze konvertéieren deen de Solenoid erfuerdert.
Stroumverbrauch läit tëschent 17 an 38 Watt jee no dem spezifesche Modell. D'Ventile si fir 100 Prozent Duty Cycle bewäert, dat heescht datt se kontinuéierlech ouni Schued energesch kënne bleiwen. Dës kontinuéierlech Bewäertung ass wichteg well vill hydraulesch Systemer eng Positioun fir verlängert Perioden halen.
D'Äntwertzäit variéiert op Basis vu verschiddene Faktoren. Standard Solenoiden huelen tëscht 65 an 150 Millisekonnen unzeschalten an tëscht 48 an 104 Millisekonnen fir auszeschalten. Dës Zäite kënne séier schéngen, awer e puer Uwendungen brauchen nach méi séier Äntwert. Rexroth bitt Pulsbreet Modulatiounspatrounen déi d'Schaltzäit an d'Halschent reduzéieren. Dës PWM Patrounen pulséieren séier d'Solenoidspannung an engem kontrolléierten Muster deen d'Spullbewegung beschleunegt.
Eng aner PWM Optioun reduzéiert den Energieverbrauch anstatt d'Geschwindegkeet ze verbesseren. Dës Energiereduktiounspatroun fällt d'Spuletemperatur ëm mindestens 30 Grad Celsius. Niddereg Temperatur verlängert d'Ventil Liewen an waarme Ëmfeld oder héich-Pflicht Uwendungen. Ingenieuren musse wielen tëscht Optimiséierung fir Geschwindegkeet oder Optimiséierung fir thermesch Gestioun. Den Directional Control Valve WE 5 System bitt Optiounen fir béid Prioritéiten.
Wann de Solenoid ausschalt, generéiert de kollapsende Magnéitfeld eng Spannungsspike. Dëse Spike kann sensibel Elektronik beschiedegen, déi mat der selwechter Stroumversuergung verbonne sinn. Standard K4 Solenoiden erfuerderen extern Ënnerdréckungsdioden fir dës Spannung ënner 500 Volt ze klemmen. D'K72L Solenoid Versioun enthält integréiert Schutz, deen d'Verdrahtung vereinfacht an d'Konformitéit mat elektresche Sécherheetsnormen garantéiert.
Wielt déi richteg Spool Konfiguratioun
De Spull an engem Directional Kontrollventil WE 5 bestëmmt wat de Ventil an all Positioun mécht. Am meeschte verbreet sinn véier-Wee, dräi-Positioun spools. Dës Spools hu véier Häfen (P, T, A, B) an dräi verschidde Positiounen (lénks, Mëtt, riets).
D'Zentralpositiounsverhalen ass besonnesch wichteg. En "E" Spull mécht all véier Häfen an der Mëtt Positioun zou. Dëst schaaft e zouenen Zentrum deen d'Laascht op der Plaz gespaart an den Drock op der Pompel baut. D'E Konfiguratioun bitt maximal Lasthaltung awer erfuerdert e Reliefventil fir d'Pompel virun Iwwerdrock ze schützen.
En "H" Spull mécht d'Ports P, A a B zou wärend T an der Mëtt Positioun verbënnt. Dëst entléisst d'Pompel op den Tank, reduzéiert d'Energieverschwendung wann de Ventil zentréiert ass. D'Laascht bleift gespaart well A a B zougemaach sinn, awer d'Haltkraaft ass net sou staark wéi mat engem E Spull.
A "J" Spull mécht P zou wärend A, B, an T zesummen an der Mëtt Positioun verbënnt. Dëst erlaabt d'Laascht fräi ze schwammen a léisst d'thermesch Expansioun an den Tank flüchten. D'J Konfiguratioun ass nëtzlech fir Systemer déi einfach an neutraler Positioun musse bewegen oder fir den Drockopbau vun Temperaturännerungen ze vermeiden.
Wiel vun der falscher Spulltyp schaaft Problemer. Zum Beispill, d'Benotzung vun engem H-Spull op enger vertikaler Liftapplikatioun kéint d'Laascht lues erofgoen wéinst interner Leckage. Eng E Spull hält besser. Op der anerer Säit, mat engem E Spool op enger horizontaler Achs, déi fräi muss bewegen, géif de System steif fillen an Energie verschwenden. Är Applikatioun ze verstoen hëlleft Iech déi richteg Directional Control Valve WE 5 Konfiguratioun ze wielen.
Installatioun an Ënnerhalt Considératiounen
Installéiere vun engem Directional Kontrollventil WE 5 erfuerdert Opmierksamkeet op e puer Schlësselpunkten. De Ventil montéiert op enger Ënnerplack déi ISO 4401-05 Standards erfëllen muss. Rexroth subplates hunn spezifesch Deel Zuelen a muss separat bestallt ginn. Ier Dir de Ventil installéiert, gitt sécher datt d'Ënnerplack propper ass a richteg op der Manifold oder Block installéiert ass.

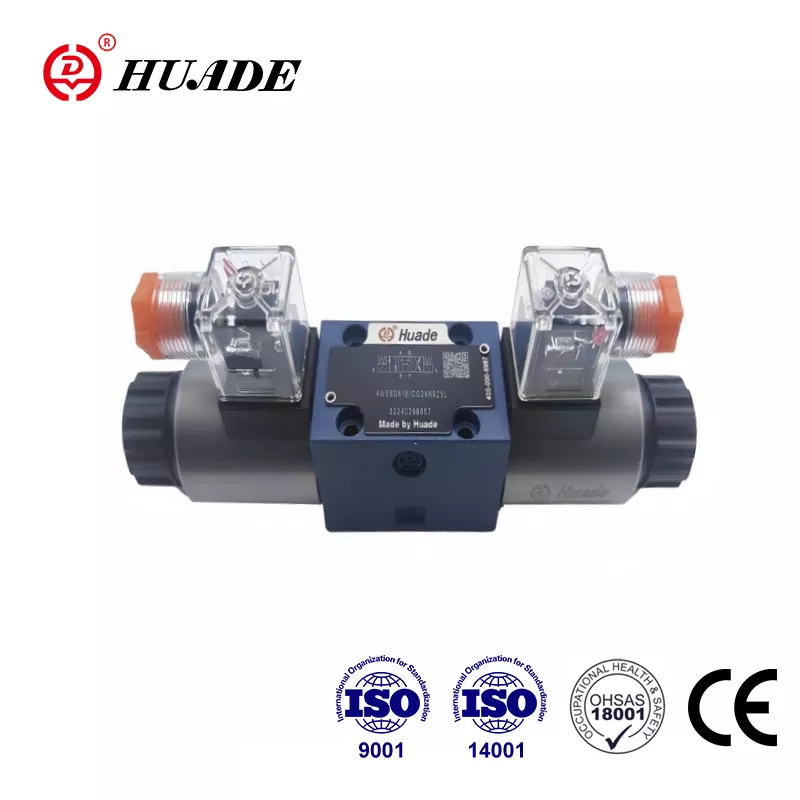

Elektresch Verbindungen benotzen DIN EN 175301-803 Standard Stecker. De Stecker kann 90 Grad rotéiert ginn fir verschidde Drotroutingbedürfnisser z'empfänken. E puer Stecker enthalen agebaute Gläichretter fir AC Operatioun, anerer addéieren LED Indikatoren fir visuell Bestätegung vum Solenoidzoustand.
Flësseg Propretéit ass méi wichteg wéi déi meescht Leit realiséieren. D'Spannungen am Directional Control Valve WE 5 moossen nëmmen e puer Mikrometer. Kontaminatiounspartikelen kënnen d'Spull stéieren, sou datt de Ventil festhält oder net verréckelt. Filtratioun op 25 Mikrometer oder méi fein ass staark recommandéiert. Regelméisseg Filterinhalt verhënnert déi meescht Ventilproblemer.
De Ventil schafft mat Mineral-baséiert hydraulesche Ueleger a verschidden Aarte vu biologesch ofbaubare Flëssegkeeten. Dichtungsmaterialien kommen an NBR (Nitril) fir Standardöle oder FKM (Viton) fir synthetesch Flëssegkeeten an héich Temperaturen. Vergewëssert Iech datt d'Dichtungsmaterial mat der Flëssegkeet an Ärem System entsprécht.
Ënnerhalt ass relativ einfach. D'Solenoidspiralen sinn ersatbar ouni de Ventil aus dem System ze läschen. Kontrolléiert d'Spiralresistenz periodesch fir d'Degradatioun z'entdecken ier de Feeler geschitt. Wann de Ventil ufänkt lues ze reagéieren oder net ze verschwannen, ass d'Kontaminatioun déi wahrscheinlechst Ursaach. De System spülen an d'Filteren ersetzen léist normalerweis de Problem. Verbrauchen intern Komponente kënnen duerch echt Rexroth Ersatzdeeler ersat ginn, déi typesch fir zéng Joer no der Produktioun verfügbar sinn.
Maachen d'Kaf Decisioun
Wann Dir décidéiert fir en Directional Control Valve WE 5 oder säi modernen NG10 Äquivalent ze kafen, beaflosse verschidde Faktoren d'Wiel. Als éischt, kontrolléiert Är Flow- an Drockfuerderunge. Wann Dir manner wéi 20 Liter pro Minutt bei mëttelméissegen Drock braucht, da kënnt eng traditionell NG5 Gréisst duer. Fir méi héich Leeschtung sinn d'5X Serie NG10 Modeller den aktuelle Standard.
Zweetens, betruecht d'elektresch Spannung, déi an Ärer Ariichtung verfügbar ass. D'24-Volt DC Versioun ass am meeschte verbreet an der industrieller Automatioun, während 110 oder 220 Volt Optiounen verschidde Regiounen an Uwendungen passen.
Drëttens, evaluéiert ob Dir speziell Funktiounen braucht wéi séier Schalten, Energiereduktioun oder Positiounsiwwerwaachung. Dës Optiounen addéiere Käschten awer bidden real Virdeeler bei exigent Uwendungen.
Präis variéiert wesentlech baséiert op Spezifikatioune a Fournisseur. Autoriséiert Distributeuren an industriell Fournisseuren droen dës Ventile, dacks mat technescher Ënnerstëtzung fir mat der Auswiel ze hëllefen. Bulk Akeef qualifizéieren typesch fir Volumen Rabatter. Den offiziellen Rexroth Katalog bitt detailléiert Spezifikatioune a Bestellungscodes fir sécherzestellen datt Dir genau dee richtege Ventil kritt.
Alternativ Fournisseuren bidden kompatibel Ventile zu méi niddrege Präisser, awer Kompatibilitéit an Zouverlässegkeet kënne variéieren. Fir kritesch Uwendungen liwweren echt Rexroth Ventile e bessere laangfristeg Wäert duerch konsequent Leeschtung an Deeler Disponibilitéit.
Praktesch Uwendungen an Erfollegsfaktoren
Den Direktional Kontrollventil WE 5 a seng Nokommen fannen Haiser an enger Onmass Uwendungen. Sprëtzmaschinne benotze se fir Schimmelklemmen an Ejektoren ze kontrolléieren. Robotesch Systemer vertrauen op si fir präzis Bewegungskontrolle. Forklifts hänke vun hinnen of fir Lenk- a Liftfunktiounen. Metallformende Pressen, Maschinneninstrumenter a Materialhandhabungsausrüstung enthalen all dës Ventile.
Erfolleg mat all Directional Kontrollventil WE 5 Installatioun hänkt dovun of, datt de Ventil un d'Applikatiounsufuerderunge passen. High-Flow Uwendungen brauchen Drosselpatrounen fir Stabilitéit z'erhalen. Héichtemperaturëmfeld profitéiere vun Energiereduktiounssolenoiden. Laaschthaltungsapplikatiounen erfuerderen zouenen Zentrumspolen a méiglecherweis extern Kontrollventile.
Den elektresche System muss déi richteg Spannung ubidden a Schutz géint Spannungsspikes enthalen. Hydraulesch System Design soll fir Drock Drëpsen duerch de Krunn Rechnung an adäquate Filtratioun bidden.
Regelméisseg Ënnerhalt verlängert d'Ventilliewen a verhënnert onerwaart Ausbroch. Einfach Praktiken wéi d'Iwwerwaachung vum Filterkonditioun, d'Iwwerwaachung vun externe Leckage, an d'Test vun der Solenoid-Äntwert halen de System zouverlässeg.
D'Evolutioun vun der ursprénglecher WE 5 bis zur moderner 5X Serie weist wéi industriell hydraulesch Komponenten virausgoen fir verännert Bedierfnesser z'erreechen. Versteesdemech souwuel de Patrimoine wéi och aktuell Fäegkeeten hëlleft Ingenieuren informéiert Entscheedungen ze treffen iwwer wéi eng Direktiounskontrollventil WE 5 Variant am Beschten hir Applikatioun déngt. Mat der korrekter Auswiel, Installatioun an Ënnerhalt liwweren dës Ventile Joeren zouverléissege Service an usprochsvollen industriellen Ëmfeld.
