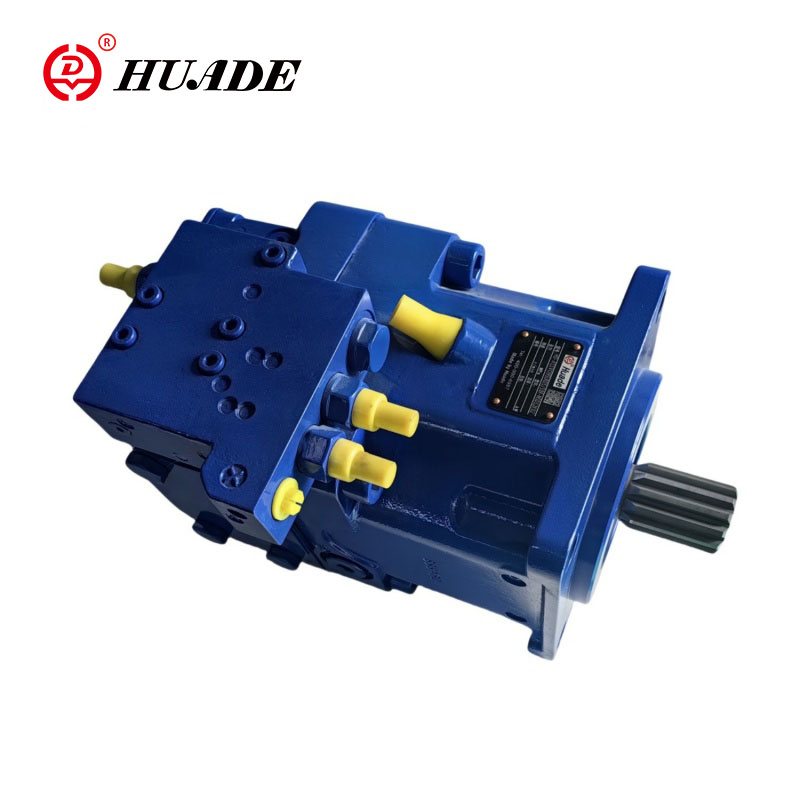

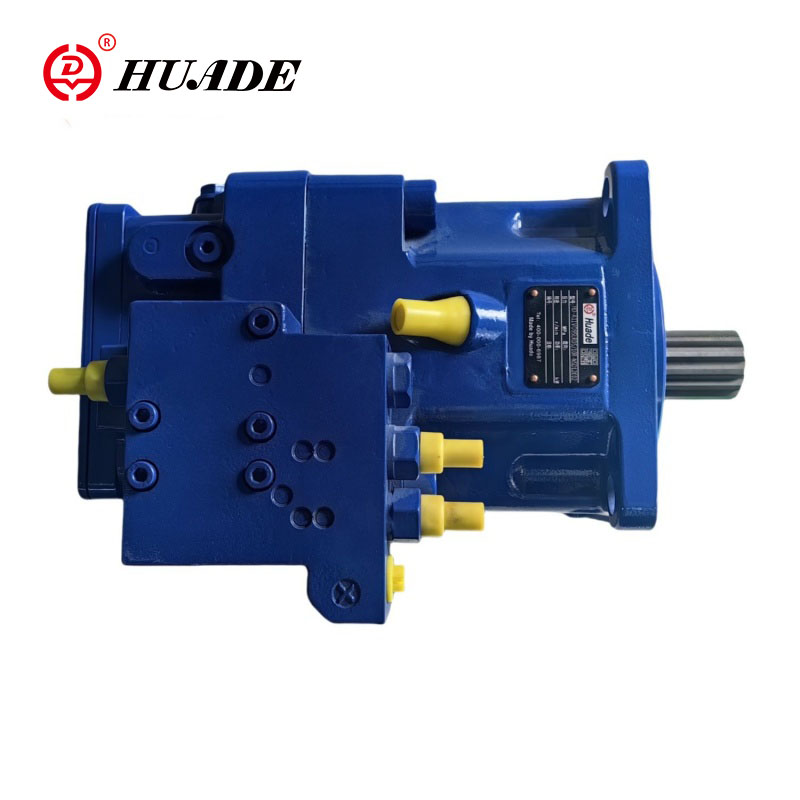

Axial Piston Variabel Pompel A11VO

Huade Mark A11VO Swash Plate axial Piston Variabel Pompel gëtt fir hydrostatesch Transmissioun an Open Circuit hydraulesch Systemer benotzt. De Flowrate vun dëser axialer Kolbenpompel ass proportional zu der Transmissiounsgeschwindegkeet an der Verdrängung. Andeems Dir de Wénkel vun der Wäschplack upasst, kann de Flowrate stepless geännert ginn. D'A11VO Pompel kann dem Rexroth seng Leeschtung passen.

Produit Parameter vun Axial Piston Variabel Pompel A11VO

• Betribsdrock Beräich

◇ Inlet ---- Absolut Drock um Hafen S (Saughafen)

Versioun ouni charge Pompel

Pabs min---------- 0,8 bar

Pabs max ---------- 30 bar

Wann den Drock > 5 bar ass, frot w.e.g. Huade Hydraulic.

Versioun mat Ladepompel

Pabs min---------- 0,6 bar

Pabs max ---------- 2 bar

◇Maximal zulässlech Geschwindegkeet (Vitesse Limit)

Zulässlech Geschwindegkeet duerch Erhéijung vun den Inletdruckpabs am Saugport S oder bei Vg ≤Vg max

◇Outlet ----Drock am Hafen A oder B

Nominell Drock pN---------- 350 bar

Maximum Drock Pmax ----------400 bar

Nominell Drock: Max.Design Drock bei deem Middegkeet Kraaft assuréiert ass

Maximum Drock: Max. Betribsdrock dee fir kuerzfristeg zulässlech ass (t <1s).

◇ Minimum Betribsdrock

E Minimum Operatiounsdrock pB min ass erfuerderlech an der Pompelservicelinn ofhängeg vun der Geschwindegkeet, dem Schwenkwénkel an der Verdrängung (kuckt Diagramm).

◇ Fall Drain Drock

De Fall Drain Drock op den Häfen T1 an T2 kann maximal 1,2 Bar méi héich sinn wéi den Inletdruck am Hafen S awer net méi héich wéi PL abs. max -------------- 2 bar.

Eng onbeschränkt, voll Gréisst Fall Drain Linn direkt op den Tank ass néideg.

◇ Temperaturbereich vum Schaftdichtring

Den FKM Schaftdichtring ass zulässlech fir Kofferdraintemperaturen vun -25 ℃ bis +115 ℃.

•Note:

Fir Uwendungen ënner -25°C ass en NBR Wellendichtring néideg (zulässlech Temperaturberäich: -40°C bis +90°C).

Staat NBR Schacht Dichtungsring am Kloertext an der Uerdnung.

Produkt Feature An Uwendung vun Axial Piston Variabel Pompel A11VO

Fonctiounen:

▶ Variabel axial Kolbenpompel aus Schwammplackentwurf fir hydrostatesch Fuert am Open Circuit hydraulesche System.

▶ Entworf haaptsächlech fir Benotzung a mobilen Uwendungen.

▶D'Pompel funktionéiert ënner selbstpriméierend Bedéngungen, mat Tankdrockung oder mat enger optionaler agebauter Ladepompel (Roter).

▶ Eng ëmfaassend Palette vu Kontrolloptiounen ass verfügbar fir all Applikatiounsfuerderung.

▶ Power Kontroll Optioun ass extern justierbar, och wann d'Pompel leeft,

▶Den Duerchgang ass gëeegent fir Gangpompelen an Axialkolbenpompelen op d'selwecht ze addéieren, d.h. 100/% Duerchgang.

▶Den Ausgangsfluss ass proportional zu der Fuergeschwindegkeet an onendlech variabel tëscht qv max an qv min = 0.

Applikatioun:

Huade axial Piston Variabel Pompel A11VO ass wäit an Déifbau Maschinnen a Liicht Industrie Equipement benotzt, Eisen a Stol Metallurgy a Biergbau Maschinnen, Schëffer, zivil Loftfaart Terrain Equipement, Petrol a petrochemesch Maschinnen, Bau a Spadséier- Maschinnen.
