Jeemols gesinn e Dreck Camion schaffen a gefrot:"Wéi weess et de Container fir d'éischt opzehiewen, duerno perfekt ze tippen?"Oder vläicht hutt Dir Fabrécksroboter gesinn déi an der perfekter Sequenz schaffen a geduecht hunn,"Wat mécht se sou koordinéiert?"
D'Äntwert kéint Iech iwwerraschen - et ass dacks en einfachen awer genialen Apparat deen en Drocksequenzventil genannt gëtt. An um Enn vun dësem Guide wäert Dir genee verstoen wéi dës "mechanesch Gehirer" eis Welt glat halen.

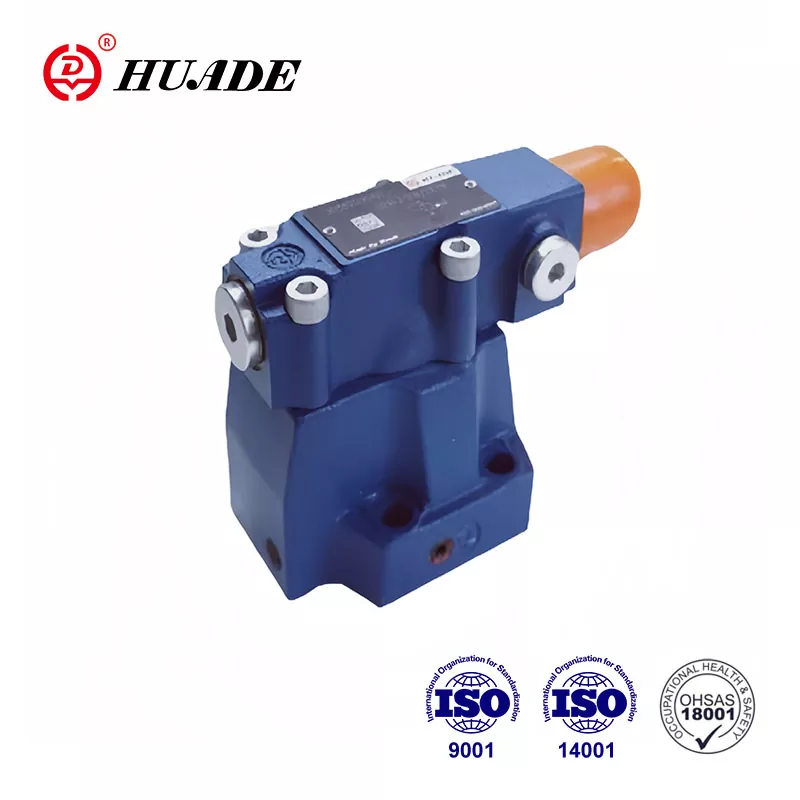

Wat ass en Drocksequenzventil? (Déi einfach Äntwert)
En Drocksequenzventil (Deel vunDrock Kontroll KrunnSystemer) ass wéi eSmart Traffic Luucht fir hydraulesch Systemer. Just wéi eng Traffic Luucht kontrolléiert wann Autoe kënne goen, kontrolléiert dëse Ventil wann verschidden Deeler vun enger Maschinn ufänke kënnen ze schaffen.
Hei ass d'Schlësselidee:Et bleift zou (rout Luucht) bis den Drock op e spezifeschen Niveau opbaut, da mécht op (gréng Luucht) fir d'hydraulesch Flëssegkeet op déi nächst Komponent ze fléien. Dëst erstellt automatesch Sequenzéierung ouni Computer oder elektresch Kontrollen néideg.
Schnell Beispill:
Denkt drun e Sandwich mat Erdnussbotter ze maachen:
Schrëtt 1:Maacht Brout prett (primär Aktioun)
Waart:Vergewëssert Iech datt d'Brout richteg positionéiert ass
Schrëtt 2:Erdnussbotter addéieren (sekundär Aktioun)
En Drocksequenzventil mécht datselwecht fir Maschinnen - et mécht sécher datt de Schrëtt 1 komplett fäerdeg ass ier de Schrëtt 2 ufänkt.
Firwat Är Maschinnen Drocksequenzventile brauchen
Frot Dir Iech firwat mir net alles op eemol kënne geschéien? Hei ass firwat déi richteg Sequenzéierung wichteg ass:
Ouni Sequenzkontrolle hätt Dir Chaos. Stellt Iech vir, wann d'Transmissioun vun Ärem Auto probéiert d'Gears z'änneren, während de Motor nach ufänkt, oder wann en 3D Drécker ugefaang huet ze drécken ier d'Bett erhëtzt gouf. Dat ass genau wat an hydraulesche Systemer geschitt ouni richteg Sequenzéierung.
De Business Case (Firwat Ingenieuren se gär hunn):
Null Stroum néideg- Schafft an explosive Ëmfeld wou Elektronik feelt
Bulletproof Zouverlässegkeet- Manner Deeler bedeiten manner Feeler (typesch Liewensdauer: 10+ Joer)
Käschte spueren- Kann $ 5,000 PLC Systemer mat engem $ 200 Ventil ersetzen
Ënnerhalt Einfachheet- Déi meescht Techniker kënnen se mat Basisinstrumenter servéieren
Real Fro:Géift Dir léiwer e Computerprogramm oder engem einfachen mechanesche Gerät an engem dreckegen, héichdrockend Ëmfeld vertrauen? Meescht erfuerene Ingenieuren wielen mechanesch all Kéier.
Wéi funktionnéiert en Drocksequenzventil?
De Prinzip vun der Aarbecht ass ganz einfach:
Basis Prozess:
Primär Aktioun fänkt un- Den éischten Zylinder oder Motor fänkt un ze schaffen
Den Drock baut sech op- Wann déi éischt Aktioun fäerdeg ass, stoppt d'Flëssegkeet ze beweegen an den Drock klëmmt
Ventil mécht op- Wann den Drock de Setpunkt erreecht (wéi 400 PSI), mécht de Sequenzventil op
Sekundär Aktioun fänkt un- Flëssegkeet fléisst op den zweeten Zylinder oder Motor
Denkt drun wéi en Damm an engem Floss. Den Damm (Sequenzventil) hält Waasser zréck bis de Waasserniveau (Drock) héich genuch gëtt. Da mécht et d'Paarten op fir Waasser erof ze fléien.
Schlësseldeeler (Wat ass dobannen):
Ventil Kierper- D'Haaptwunneng (wéi en Haus)
Fréijoer- Setzt den "Ausléiserdrock" (wéi en Dierschloss)
Stellschraube- Ären Drockwielt (wéi en Thermostat)
Extern Drain Hafen- Hält Liesungen korrekt (wéi en Drockrelief Lach)
Fir en Tipp:Den externen Drain ass entscheedend - ouni et kann de Réckdrock de Ventil op déi falsch Zäit opmaachen. Spezifizéieren ëmmer extern Drain an Ärem Systemdesign.
Hydraulesch Sequenzventil Typen: Wéi eng Braucht Dir?
Duercherneen iwwer wéi eng Zort ze wielen? Hei ass den Decompte deen Iech vun deiere Feeler spuert.
[Vergläiche mat anerenDrock Kontroll Krunn Typen]
1. Direkt handele hydraulesch Sequenz Ventile
Denkt drun wéi:Eng einfach Fréijoersbelaascht Dier
Äntwert Zäit:Blitzschnell (2-10 Millisekonnen)
Drockbereich:Bis zu 5.000 PSI typesch
Käschten:Budgetsfrëndlech ($50-$300)
Bescht fir:Kleng mobil Ausrüstung, Schnellzyklus Uwendungen
Nodeel:Kann bei héijen Drock "sprangen" sinn
2. Pilot-Operated Pressure Sequence Ventile
Denkt drun wéi:E raffinéierte zweestufe System
Äntwert Zäit:Méi lues awer stänneg (≈100 Millisekonnen)
Drockbereich:Bis zu 10.000+ PSI
Käschten:Méi héich Investitioun ($200-$1,500)
Bescht fir:Grouss industriell Pressen, Präzisioun Fabrikatioun
Virdeel:Fielsfest Stabilitéit ënner ënnerschiddleche Konditiounen
Wat soll Dir wielen?Wann Dir Geschwindegkeet an Einfachheet braucht, gitt direkt op. Wann Dir Präzisioun braucht an héich Flux handhabt, ass Pilotbetrieb Är Äntwert.
Drocksequenzventilapplikatiounen: Wou Dir se fannt
Virwëtzeg wou dës Ventile tatsächlech funktionnéieren? Si sinn iwwerall - Dir begéint se wahrscheinlech all Dag ouni et ze wëssen.
Fabrikatioun & Industrieausrüstung
CNC Veraarbechtungszentren:Clamp workpiece → Start opzedeelen → Retract Tools
Sprëtz molding:Schimmel zoumaachen → Plastik sprëtzen → Deel auswerfen
Hydraulesch Pressen:Positionéierungsmaterial → Drock opdroen → Fräiloossung an erausgoen
Mobile Maschinnen Uwendungen
Dreck Camionen:Lift de Container → Tipp a dump → zréck an d'Positioun
Bau Ausrüstung:Ausléiser Ausrigger → Last ophiewen → Boom zréckzéien
Landwirtschaftlech Maschinnen:Ausrüstung ophiewen → PTO engagéieren → Operatioun starten
Spezialiséiert Systemer
Teleskop Zylinder Kontroll:Verlängeren Sektiounen an adäquate Sequenz fir glat Operatioun
Multi-Etapp hydraulesch Systemer:Koordinéiert verschidde Aktuatoren ouni elektronesch Kontrollen
D'Muster?All Kéier wann Dir hydraulesch Ausrüstung gesitt Saachen a perfekt Uerdnung maachen, gëtt et méiglecherweis e Sequenzventil deen d'Show orchestréiert.
Wéi ass en Drocksequenzventil anescht wéi aner Ventile?
Et ass einfach Drocksequenzventile mat aneren ähnlechen Ventile ze verwiesselen. Hei ass wéi se se ënnerscheeden.
[Léiere méi iwwerRelief Ventil Funktiounen]
Sequence Valve vs Relief Valve
| Fonktioun | Sequenz Ventil | Relief Ventil |
|---|---|---|
| Zweck | Kontrollen Uerdnung vun Operatiounen | Schützt System virun héijen Drock |
| Default Staat | Zougemaach | Zougemaach |
| Wann et opmaacht | Um gesaten Drock fir déi nächst Aktioun ze starten | Nëmme wann den Drock ze héich gëtt |
| Wou Flëssegkeet geet | Fir den nächsten Aktuator | Zréck op den Tank |
Sequenz Krunn vs Reduktioun Krunn
| Fonktioun | Sequenz Ventil | Reduktioun Ventil |
|---|---|---|
| Default Staat | Normalerweis zougemaach | Normalerweis oppen |
| Wat et iwwerwaacht | Inlet Drock | Outlet Drock |
| Zweck | Start nächst Operatioun | Limitéiert Downstream Drock |
Hydraulesch Sequence Valve Selection Guide: Gitt et richteg déi éischte Kéier
Midd ze roden wéi ee Ventil funktionnéiert? Hei ass Äre Schrëtt fir Schrëtt Selektiounsprozess:
Schrëtt 1: Wëssen Är System Ufuerderunge
Maximum System Drock:Ventil muss 25% iwwer Ären héchsten Drock handhaben
Secondaire Circuit Flow Taux:Berechent GPM néideg (Ventil muss 20% méi handhaben)
Néideg Genauegkeet:± 50 PSI fir allgemeng Benotzung, ± 10 PSI fir Präzisiounsaarbecht
Äntwert Zäit brauch:Schnell (<50ms) oder stabil (>100ms)
Schrëtt 2: Ëmwelt- Realitéit Check
Stellt Iech dës Froen:
Wat ass d'Temperaturbereich? (Standard Dichtungen funktionnéieren -10°F bis +200°F)
Wéi dreckeg ass d'Ëmwelt? (Bedenkt Kontaminatiounsresistenz)
Wéi eng hydraulesch Flëssegkeetstyp? (Pëtrol, synthetesch, biobaséiert?)
All Explosiv Atmosphär Suergen? (Kann speziell Zertifizéierungen erfuerderen)
Schrëtt 3: Berechent Är Ventilgréisst
Einfach Formel fir Stroumkapazitéit:
Required Cv = Flow Rate (GPM) ÷ √(Drockfall iwwer de Ventil)
Beispill:20 GPM Secondaire Flow mat 100 PSI verfügbaren Drockfall brauch Cv = 20 ÷ √100 = 2.0
Fir en Tipp:Maacht Äre Ventil ëmmer 20-30% méi grouss wéi berechent fir op maximal Kapazitéit ze bedreiwen.
Drock Sequenz Ventil Installatioun Tipps: Vermeiden deier Feeler
Bereet fir ze installéieren awer besuergt iwwer falsch ze kréien? Follegt dës Feld-getest Richtlinnen:
Kritescher Setup Parameteren
Set Drock Berechnung:Primärbelaaschtung + 50-100 PSI Sécherheetsmarge
Relief Ventil Koordinatioun:Setzt Reliefventil 150-200 PSI iwwer Sequenzventil
Extern Drain Verbindung:Verbannen ëmmer mam Tank (Steck ni dësen Hafen!)
Montage Orientatioun:Follegt d'Spezifikatioune vum Hiersteller (normalerweis all Positioun OK)
Installatioun Sequenz Dat Wierker
Pre-Installatioun Kontroll:Verifizéiert all Häfen a Verbindungen
Montage Ventil:Benotzt entspriechend Dréimoment Spezifikatioune (typesch 15-25 ft-lbs fir Armaturen)
Setzt den initialen Drock:Start niddereg, ajustéiert no uewen während dem Test
Test Zyklus:Laf e puer komplett Zyklen virum final Upassung
Fine-tune:Ajustéieren Set Drock fir optimal Leeschtung
Gemeinsame Rookie Feeler:Den Drock am Ufank ze héich setzen. Fänkt ëmmer niddereg un a schafft op - et ass méi einfach den Drock ze erhéijen wéi beschiedegt Ausrüstung ze fixéieren.
Sequence Valve Troubleshooting: Fix Problemer séier
System net richteg sequencing? Hei ass Är diagnostesch Fahrplang:
Problem #1: Sekundär Aktioun wäert net ufänken
Symptomer:Primärzylinder fäerdeg Schlag, awer sekundär aktivéiert ni
Schnell Diagnos:Kontrolléiert de Systemdrockmeter wärend der Primärschlag fäerdeg
Léisungen (an der Reiefolleg vun der Wahrscheinlechkeet):
Ënneschten Sequenz Ventil Set Drock
Kloer blockéiert Drainlinn
Ersetzen schwaach oder gebrach Fréijoer
Vergewëssert Iech datt d'Reliefventil net ze fréi opmaacht
Problem #2: Virzäiteg Secondaire Aktivatioun
Symptomer:Béid Aktiounen probéieren gläichzäiteg ze geschéien
Root Ursaachen:Setzt den Drock ze niddreg ODER onerwaart Drockspikes
Fix Strategie:Erhéije de Setdrock ëm 25 PSI Inkremente bis déi richteg Sequenzéierung erreecht gëtt
Problem #3: Onregelméisseg oder Kaméidi Operatioun
Wat Dir héiert / kuckt:Chattering, Schwéngung, onkonsequent Vëlo
Gewéinlech Verdächtegen:Kontaminéiert Flëssegkeet, Loft am System, verschleeft intern Komponenten
Aktiounsplang:
Iwwerpréift Flëssegkeetsreinheet (soll ISO 18/16/13 oder besser sinn)
Bléien Loft aus all héich Punkten
Wann d'Problemer bestoe bleiwen, baut de Ventil op oder ersetzt
Noutfalldiagnostik Tipp:Wann Dir d'Produktiounszäit verléiert, passéiert de Sequenzventil temporär ëm a funktionnéiert manuell beim Bestellen vun Deeler.
Drock Sequence Ventil Ënnerhalt: Maximum Är Investitioun
Wëllt Dir onerwaart Ënnerbriechung vermeiden? Dës Ënnerhaltstrategien halen Är Ventile fir Joerzéngte lafen:
D'90-Dag Inspektioun Routine
Visuell Kontroll:Kuckt no externe Leckage, Korrosioun, lockere Armaturen
Drock Verifikatioun:Bestätegt datt de Setdrock net gedréckt ass (± 25 PSI Toleranz)
Flëssegkeet Analyse:Iwwerpréift Kontaminatiounsniveauen a Flëssegkeetszoustand
Zyklus zielen:Verfollegt Operatiounen fir predictive Ënnerhalt Zäitplang
Jährlech Ënnerhalt Aufgaben
Komplett System Spull:Filteren an hydraulesch Flëssegkeet ersetzen
Ventil Kalibrierung:Reset Drock op d'Original Spezifikatioune
Sigel Inspektioun:Kontrolléiert d'Verschleiung ier se katastrofal falen
Leeschtung Testen:Verifizéiert d'Äntwertzäiten an d'Drockgenauegkeet
Ënnerhalt Budget Realitéit:$ 200 / Joer u präventiven Ënnerhalt ausginn spuert normalerweis $ 2,000+ an Noutreparaturen a verluere Produktioun.
Smart Ënnerhalt Tipp:Halt e Ersatzventil konfiguréiert a prett. Wann d'Problemer entstinn, tauscht Ventile a baut déi gescheitert Eenheet offline op - minimal Ausdauer, maximal Produktivitéit.
Sequence Valve Technology Trends: Wat kënnt nächst
Frot Dir Iech ob Sequenzventile verouderd ginn? Hei ass wat Industrie Insider wëssen:
Smart Sequence Valve Integratioun
IoT Sensoren:Iwwerwaacht Zyklen, Temperatur an Drockdrift
Predictive Analyse:AI virausgesot Feeler 30-60 Deeg am Viraus
Ferndiagnostik:Kontrolléiert d'Ventil Gesondheet vun Ärem Telefon
Käschte Realitéit:Smart Ventile kaschten 2-3x méi, awer kënnen d'Ënnerhaltskäschte ëm 40% reduzéieren
Fortgeschratt Materialien an Design
Nano-Beschichtung Technologie:Verlängert Dichtungsdauer ëm 300-500%
Komposit Ventil Kierper:Méi liicht Gewiicht, besser Korrosiounsbeständegkeet
Niddereg Reibung intern:Reduzéiert Energieverloscht ëm 15-25%
D'elektronesch vs mechanesch Debatt
Elektronesch Kontroll Virdeeler:Onendlech programméierbar, präzis, Datenräich
Mechanesch Ventil Virdeeler:Keng Programméierung gebraucht, funktionnéiert ouni Kraaft, méi einfach Troubleshooting
Industrie Realitéit:Och wann d'Elektronik fortgeschratt ass, behalen mechanesch Sequenzventile staarken Maartundeel an:
Käschte-sensibel Uwendungen
Geféierlech Ëmfeld
Remote Plazen ouni zouverlässeg Kraaft
Einfach Systemer wou Elektronik onnéideg Komplexitéit bäidréit
Bottom Line:Drocksequenzventile ginn néierens iwwerall - si entwéckelen sech méi schlau wärend se mechanesch zouverlässeg bleiwen.
Är nächst Schrëtt: Dëse Wëssen op d'Aarbecht setzen
Prett fir en Drocksequenzventil ze spezifizéieren, z'installéieren oder ze léisen? Hei ass Ären Aktiounsplang:
Fir System Designer:
Berechent Är Ufuerderungebenotzt d'Gréisstformelen déi ugebuede ginn
Wielt Ventil Typbaséiert op Vitesse vs Präzisioun Besoinen
Spezifizéiert extern Drain- Loosst Optraghueler net bëlleg eraus op dëser
Plan fir Upassung Zougang- Techniker wäerten Iech spéider Merci soen
Fir Maintenance Teams:
Fänkt dës 90 Deeg Inspektiounsroutine undirekt
Stock gemeinsam Ersatzdeeler(Frieder, Dichtungen, Stellschrauwen)
Dokument aktuell gesat Drockier se dréinen
Zuch Opérateurenfréi Warnungsschëlder ze erkennen
Fir Troubleshooter:
Iwwerpréift ëmmer d'Basis als éischt- Drock, Flëssegkeetsniveau, Filterzoustand
Halt en Drockmeter prakteschfir séier Diagnostik
Erënneren der externen Drain Regel- et fixéiert 60% vun de Sequenzventilproblemer
Froen iwwer Är spezifesch Applikatioun?Déi meescht Ventilhersteller bidden gratis Uwendungsingenieurssupport - profitéiert vun hirer Expertise.
Finale Gedanken:Dee beschten Sequenzventil ass deen deen richteg ausgewielt ass, korrekt installéiert a reegelméisseg gepflegt ass. Master dës Fundamenter, an Dir wäert ni méi mysteriéis Sequenzéierungsproblemer hunn.
