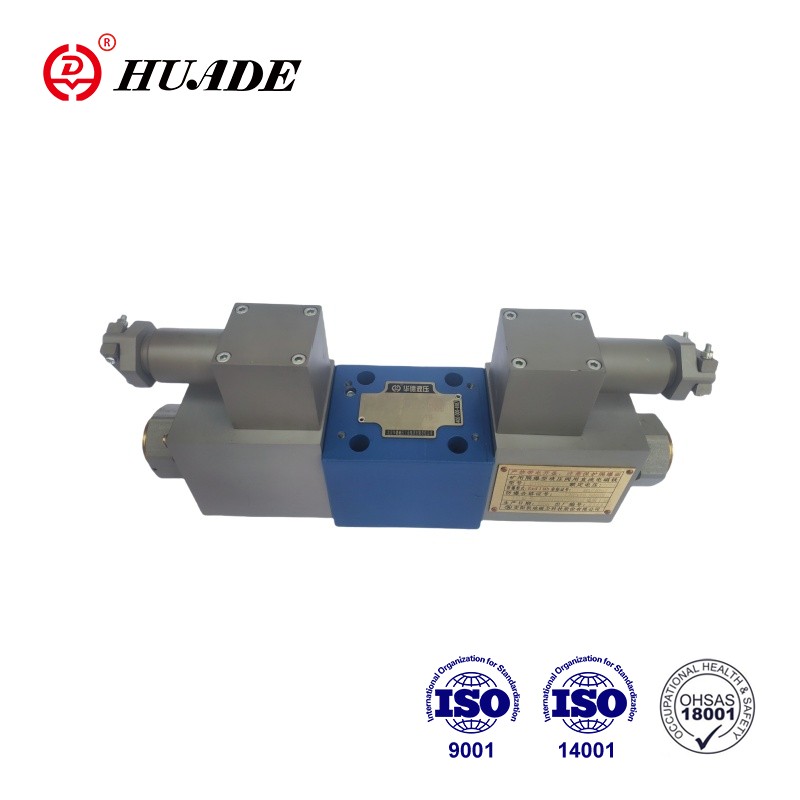

Huade's explosionsbeständeg proportional Richtungsventil 4WRA 6-2X sinn 4/2- a 4/3-Wee proportional Richtungsventile. Si sinn als direkt operéiert Komponente fir Ënnerplackmontage entworf. Si ginn duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule aktivéiert. D'solenoids kontrolléiert entweder b externen Kontroll elektronesch. Dëse 4WRA 6-2X explosionsbeständeg Ventil huet eng breet Palette vun Uwendungen, haaptsächlech an Gebidder, wou präzis Kontroll vum hydraulesche Systemflow, Drock, Geschwindegkeet an aner Parameteren erfuerderlech ass.
| Hydraulesch | |||
| Installatioun | Optional, am léifsten horizontal | ||
| Nominell Gréisst | 6 | 10 | |
| Gewiicht (kg) | 4WRA...2X | 2 | 6.6 |
| Nominell Flux Qvnom bei △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Reversal span (%) | ≤1 | ||
| Äntwert Sensibilitéit (%) | ≤ 0,5 | ||
| Max.betriebsdruck | Ports A, B, P (Bar) | 350 | |
| Port T (bar) | 210 | ||
| Drock Flëssegkeet | Mineralöl (HL,HLP) nach DIN 51524 | ||
| Aner Drockflëssegkeeten op Ufro! | |||
| Ambient Temperaturbereich (℃) | 4WRA...2X | -20°C bis 70°C (-4°F bis 158°F) | |
| Viskositéitsberäich (mm2/s) | 20 bis 380 (virun allem 30 bis 46) | ||
| Flësseg Propretéit Klass | NAS1638 class9 oder ISO 4406 class 20/18/15 | ||
| Elektresch | ||||
| 1) Solenoid Daten | ||||
| Volt Typ | DC | |||
| Kommando Wäert Signal fir 4WRA | ± 10Vor4~20mA | |||
| Max.stroum pro Solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid coil Resistenz (Ω) | Kale Wäert bei 20°C | 2 | 4.8 | 19.5 |
| Max.waarm Wäert | 3 | 7.2 | 28.8 | |
| Flicht (%) | ED 100% | |||
| Max.coil Temperatur (℃) | 150 | |||
| Ventilschutz nach EN60529 | IP Mëttelklass B: 65 | |||
| 2) Kontroll elektronesch | ||||
| Verstärker | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Versuergungsspannung (V) | Nominell Volt | 24 | ||
| Ënneschten limitéieren Wäert | 21/22 (4WRA) | |||
| Ieweschte limitéieren Wäert | 35 | |||
| Verstärker Energieverbrauch (A) | Imax | <1.8 | ||
| Impulsstroum | 3 | |||
Fonctiounen:
▶ Direkt operéiert proportional Richtungsventil fir d'Richtung an d'Gréisst vun engem Flow ze kontrolléieren
▶Fir Ënnerplackmontage: Portingmuster entsprécht ISO4401
▶Bedienung duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule
▶ Fréijoerszentréiert Kontrollspool
Applikatioun:
Explosiounsbeständeg proportional Richtungsventil 4WRA 6-2X kann an der Fabrikatioun vu schwéiere Maschinnen, Maschinnen, Industrieautomatioun benotzt ginn.
D'Ventile besteet am Fong aus: Kierper (1) mat Montagefläch, Kontrollspool (3) mat Kompressorfedern (2), Solenoiden (4) mat zentrale Fuedem.
Mat de Solenoiden (4), entsuergt, gëtt d'Kontrollspool (3) an der zentraler Positioun duerch d'Kompressiounsfedern (2) gehal.
Direkt Operatioun vun der Kontroll spool (3) vun Energie eent vun de proportional solenoids (4) z.B. Kontroll vun solenoid riets, dann Bewegung vun der Kontroll spool (3) no lénks am Verhältnis zu der elektrescht Input Signal, a Verbindung vun P zu A a B zu T iwwer orifce-wëll Kräizer mat progressiv Flux Charakteristiken.
4WRA(E)...A-2X déi 2 gewiesselt Positiounsventile sinn awer nëmme mat Solenoid "a" ausgestatt. E Stecker (6) ass op der "b" proportional Solenoid installéiert.
Symboler vun Explosioun-Beweis Proportional Direktional Krunn 4WRA 6-2X
