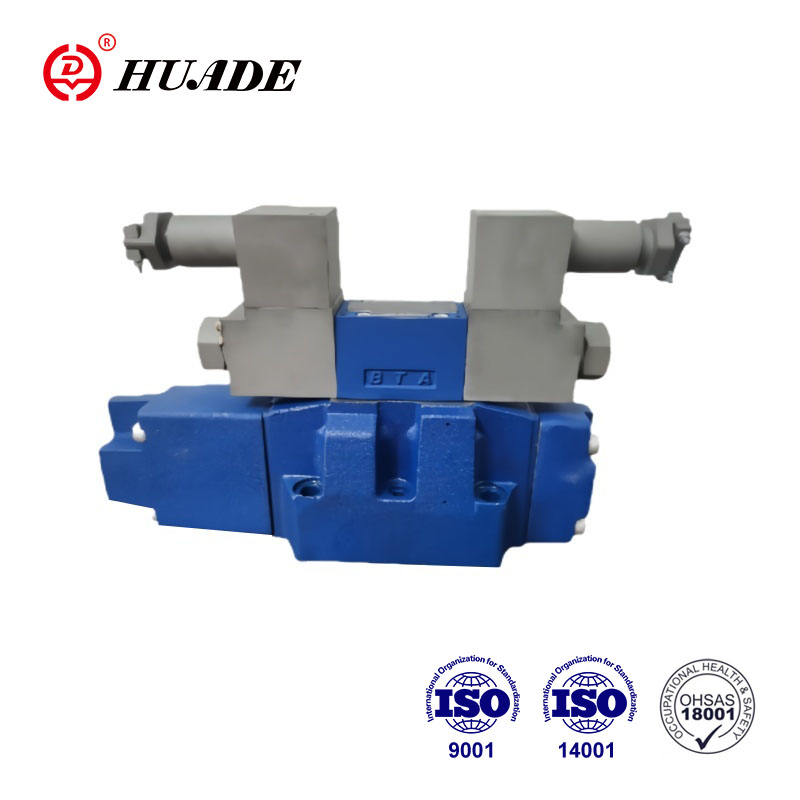

Explosiounsbeständeg proportional Richtungsventil 4WRZ gëtt wäit an hydraulesche Systemer benotzt, déi präzis Kontroll an Explosiounsbeständeg Leeschtung erfuerderen. Huade's 4WRZ Serie explosionsbeständeg Ventile sinn CNEX zertifizéiert. Explosiounsbeständeg Bewäertungen an Zertifizéierungen entspriechen normalerweis relevant international Normen. Explosiounsbeständeg proportional Ventil 4WRZ huet sensibel Flowreguléierungseigenschaften, déi präzis Kontroll vum Drock, Flow a Richtung vum hydraulesche System erreechen kënnen.
| Général | ||
| Ventil Typ | SEP | |
| Installatioun | fakultativ, am léifsten horizontal | |
| Späichertemperaturbereich (℃) | -20 bis +80 | |
| Ambient Temperaturbereich (℃) | -20 bis +70 | |
| Gewiicht (Kg) | NG 10 | 7.8 |
| NG 16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydraulesch (gemooss mat HLPAG.p=100bar : 40 ℃ ± 5 ℃) | ||||||
| Nominell Gréisst | 10 | 16 | 25 | 32 | ||
| Betriebsdruck (bar) | Pilotventil | Extern Pilot Ueleg Fourniture | 30 bis 100 bar | |||
| Intern Pilot Ueleg Fourniture | 100 ze 350 mat "D3" nëmmen | |||||
| Haaptventil | bis 315 | bis 350 | bis 350 | bis 350 | ||
| Retour Drock (bar) | Port T (port R) (extern Pilot Ueleg drain) | bis 315 | bis 250 | bis 250 | bis 150 | |
| Port T (intern Pilot Ueleg drain) | bis 30 | bis 30 | bis 30 | bis 30 | ||
| Port Y | bis 30 | bis 30 | bis 30 | bis 30 | ||
| Pilot Ueleg Volume Input Signal 0- 100% (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilot Ueleg Flux am Port X an Y mat engem Schrëtt Input Signal 0-100% (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Flow vum Haaptventil (L/min) | bis 170 | bis 460 | bis 870 | bis 1600 | ||
| Hydraulesch Flëssegkeet | Mineralöl (HL, HLP) nach DIN 51524 Weider Flëssegkeeten op Ufro! | |||||
| Hydraulesch Flëssegkeet Temperaturbereich (℃) | -20 bis +80 (Preferenz +40 bis +50) | |||||
| Viskositéitsberäich (mm2/s) | 20 bis 380 (am léifsten 30 bis 46) | |||||
| Grad vun der Kontaminatioun | Maximal zulässlech Verschmotzungsgrad vun der Drockflëssegkeet ass no NAS 1638 oder ISO 4406(c) | E Filter mat engem Minimum Retentiounsquote vu βx≥ 75 ass recommandéiert | ||||
| Pilotventil | NAS 1638 Class 7 | x = 5 | ||||
| Haaptventil | NAS 1638 Class 9 | x = 15 | ||||
| Hysteresis (%) | ≤ 6 | |||||
| Elektresch | ||
| Ventil Typ | SEP | |
| Typ vum Schutz vum Ventil no EN 60529 | IP65 mat Kabel Socket montéiert a gespaart | |
| Volt Typ | DC | |
| Kommando Wäert Iwwerlappung (%) | 15 | |
| Max. aktuell (A) | 1.5 | |
| Solenoid coil Resistenz (Ω) | Kale Wäert bei 20 ℃ | 4.8 |
| Max. waarm Wäert | 7.2 | |
| Flicht (%) | 100 | |
| Coil Temperatur (℃) | bis 150 | |
| Ventilschutz nach EN 60529 | IP65 mat montéierten a fixen Plug-in Stecker | |
| Kontroll elektronesch | ||
| Extern Verstärker fir Typ WRZ | VT-VSPA2-1-L2X/... | |
| Kommando Wäert Signal | Spannungsingang "A1" (V) | V±10 |
| Aktuelle Input "F1" (mA) | 4 bis 20 | |
Fonctiounen:
▶Pilotbetrieb proportional Richtungsventil fir d'Richtung an d'Gréisst vun engem Flow ze kontrolléieren
▶Operatioun ass duerch proportional Solenoiden mat zentrale Fuedem an eraushuelbare Spule
▶Fir Ënnerplackmontage:
Porting Muster nach ISO 4401 an DIN 2430
▶ Fréijoerszentréiert Kontrollspool
▶4WRZE: Integréiert Elektronik (OBE) mat Spannungs- oder Stroumingang (A1 resp. F1)
▶4WRZ: assoziéiert Kontrollelektronik (separat Bestellung)
Applikatioun:
Explosiounsbeständeg Richtungsventil 4WRZ-L7X gëtt benotzt fir d'Richtung an de Flow am Spulemining, Kuelegrouwenmaschinnen, Metallurgesche Maschinnen ze kontrolléieren.
■Pilotventil Typ 3DREP 6...
De Pilotventil ass e proportional Solenoidbetrieb 3-Wee Drockreduktiounsventil. Et gëtt benotzt fir en elektrescht Input Signal an e proportional Drockausgangssignal ze konvertéieren a gëtt op all 4WRZ ... Ventile benotzt.
D'Proportional Solenoiden sinn kontrolléierbar DC naass Pin Solenoiden mat zentrale Fuedem an eraushuelbare Spule. De Solenoid gëtt optional vun externen Elektronik kontrolléiert.
Design:
De Ventil besteet haaptsächlech aus:
- Haus (1)
– Kontrollspool (2) mat Drockmessspoolen (3 a 4)
- Solenoiden (5 a 6) mat zentrale Fuedem
Aarbecht Prinzip
-Wann d'Solenoiden (5 a 6) am energeschen Zoustand sinn, gëtt d'Kontrollspool (2) gehal
duerch Drockfedern an der zentraler Positioun
–Direkt Operatioun vun der Kontrollspul (2) andeems en proportional Solenoid aktivéiert gëtt, z.B. d'Energie vum Solenoid "a" (5). Drockmessspol (3) a Kontrollspool (2) ginn no lénks am Verhältnis zum elektresche Inputsignal verréckelt; Verbindung vu P op B an A bis T duerch d'Ofschnëttähnlech Querschnëtter mat progressive Flowcharakteristiken; Energization vun der Solenoid (5), Kontroll Spull (2) gëtt zréck an d'Zentral Positioun duerch d'Kompressioun Fréijoer, An der zentraler Positioun, Ports A a B sinn op T opgemaach, dh d'hydraulesch Flëssegkeet kann an den Tank fléien ouni all Restriktiounen.
– Manuell Iwwerschrëft, fakultativ, mat der Hëllef vun der Kontrollspool (2) kann bewegt ginn ouni d'Energie vum Solenoid ze erfuerderen.
Notizen:
Typ 3DREP 6:D'Drainage vun der Tanklinn muss verhënnert ginn. Am Fall vun enger entspriechender Installatiounssituatioun soll e Virlaaschtventil installéiert ginn (Virlaaschtdrock ca. 2 bar).
Pilotventil mat zwee Spullplazen
(Typ 3DREP 6...B...)
Prinzipiell entsprécht d'Funktioun vun dëser Ventilversioun déi vum Ventil mat dräi Spullplazen. Allerdéngs ass dësen 2-Positiounsventil nëmme mat Solenoid "a" (5) ausgestatt. Amplaz vum 2. proportional Solenoid gëtt eng Steckerschraube (7) ugepasst.
■Pilot operéiert proportional Richtungsventil Typ 4WRZ ...
Ventile vum Typ 4WRZ ... si Pilotbetrieb Direktiounsventile mat Operatioun duerch proportional an Undeel Solenoiden. Si kontrolléieren d'Richtung an d'Gréisst vun engem Flow.
Design:
D'Ventile besteet haaptsächlech aus:
– E Pilotventil (9) mat proportionalen Solenoiden (5 a 6), Kontrollspool (2) an Orife Stecker (15)
– En Haaptventil (10) mat Haaptspool (11) an Zentrfeder (12).
Aarbecht Prinzip
- Wann d'Solenoiden (5 a 6) entschlësselt sinn, gëtt d'Haaptspool (11) duerch Zentrfedern (12) an der zentraler Positioun gehal.
- Operatioun vun 1thAe TmBain Spull (11) duerch de Pilotventil (9), den Haaptspool gëtt proportional bewegt, jee no der Spullpositioun, Flux vu P op A a B op T(R) oder P op B an A op T (R).
z.B. duerch d'Energie vum Solenoid "b" (6) gëtt d'Kontrollspool (2) no riets verréckelt, Pilotöl gëtt duerch de Pilotventil (9) an d'Drockkammer (13) gefüttert a bewegt d'Haaptspool (11) proportional op d'elektresch Input Signal; Verbindung vu P op A a B op T duerch Ëffnungsähnlech Querschnitt mat progressivem Stroum.
Charakteristiken.
Energization vun der Solenoid (6), der Kontroll Spull (2) an Haaptrei Spull (11) ginn zréck an d'Mëtt Positioun.
– Pilotölversuergung an de Pilotventil intern iwwer Port P oder extern iwwer Port X.
- Mat der Hëllef vun enger optionaler manueller Iwwerschrëft kann de Kontrollspool (2) geréckelt ginn ouni d'Energie vum Solenoid ze erfuerderen.
Notizen:
Fir Systemdrock iwwer 100bar muss den Typ D3 Pilotdruckreduktiounsmodul (14) tëscht Pilotventil (9) an Haaptventil (10) gepasst ginn.
Symboler vun Explosioun-Beweis Proportional Direktional Krunn 4WRZ
