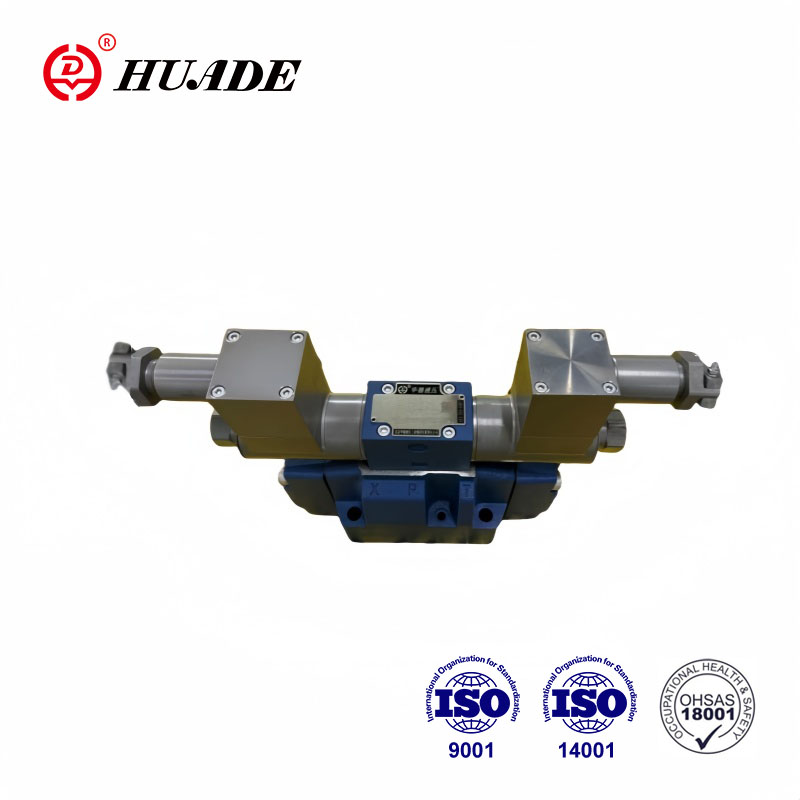

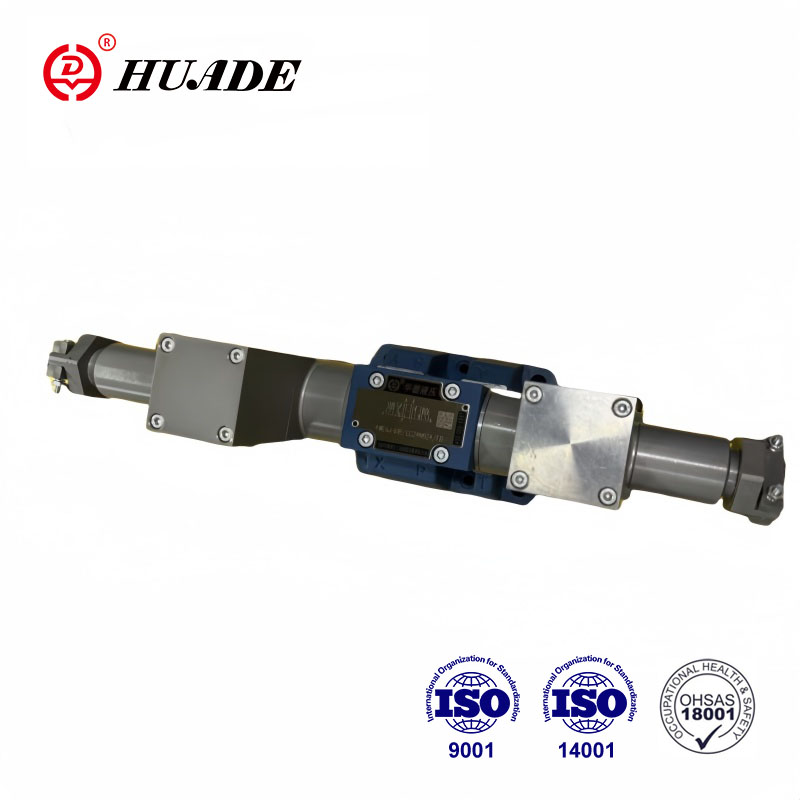

Den explosionsbeständegen Solenoid-Direktiounsventil ass en Apparat deen d'Flëssegkeetsrichtung duerch elektromagnetesch Kraaft kontrolléiert. Explosiounsbeständeg WE6 Serie adoptéiert e speziellen explosionsbeständegen Design fir sécherzestellen datt et keng Funken oder héich Temperaturen an entzündlechen an explosive Ëmfeld verursaacht, an doduerch Explosiounen vermeit. Dësen explosiounsbeständeg Solenoidventil gëtt haaptsächlech benotzt fir d'Flowrichtung vu Flëssegkeeten an hydraulesche oder pneumatesch Systemer ze kontrolléieren fir d'Bedierfnesser vu verschiddenen Aarbechtsbedingungen z'erreechen.
|
Technical Daten |
||
|
Befestegt Positioun |
Fakultativ | |
| Ëmfeld Temperaturbereich (℃) | -30 bis +50 (NBR Sigel) | |
| -20 bis +50 (FKM Sigel) | ||
| Gewiicht | Eenzel Solenoid (kg) | 2.6 |
| Duebel Solenoiden (kg) | 4.3 | |
| Max.betriebsdruck | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| wann de Betribssystemer Drock méi wéi d'Erlaabnes Wäert, spool Symbol A an B muss port T fir draining maachen | ||
| Max. Débit (l/min) | 80 | |
| Flow Querschnitt (neutral Positioun wiesselen) | Versioun Q (mm2) | Ongeféier 6% vum nominale Beräich |
| Versioun W (mm2) | Ongeféier 3% vum nominale Beräich | |
| Flëssegkeet | Mineralöl gëeegent fir NBR an FKM Sigel | |
| Phosphatester fir FKM Dichtung | ||
| Flëssegkeet Temperaturbereich (℃) | -30 bis +80 (NBR Sigel) | |
| -20 bis +80 (FKM Sigel) | ||
| Viskositéitsberäich mm2/s | 2,8 bis 500 | |
| Grad vun der Kontaminatioun | Maximum zulässlechem Grad vu Flëssegkeetkontaminatioun: Klass 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Elektresch Daten | ||
| Typ vun Volt | DC | |
| Verfügbar Spannung (V) | 12, 24, 36, 110 | |
| Zulässlech Spannung (Ofwäichung) % | -15 bis +10 | |
| Eingangsleistung (W) | 30 | |
| Operatioun Modus vun solenoid | Kontinuéierlech schaffen | |
| Schaltzeit Accord mat ISO 6403 | AN (ms) | 25 bis 45 |
| OFF (ms) | 10 bis 25 | |
| Schaltfrequenz (Zeiten/h) | Bis 15000 | |
| Max. coils Temperatur (℃) | +150 | |
Fonctiounen:
▶ Direkt operéiert Typ Explosiounsschutz Richtungsventil gëtt als Standardtyp benotzt
▶DIN24 340 A Typ op der Montagefläch ISO 4401
▶ Naass-Typ DC Explosiounsschutz Solenoid
▶ 90° rotéierbar Explosiounsschutzsolenoid
▶Drockdicht Chamber brauch net opgemaach ze ginn wann d'Spiral ersat gëtt
Applikatioun:
Explosiounsbeständeg Solenoid-Direktiounsventile gi wäit am Feld vun de Petrochemie benotzt. An der petrochemescher Industrie gi se haaptsächlech benotzt fir d'Flowrichtung vu brennbaren an explosive Medien wéi Ueleg an Äerdgas ze kontrolléieren.
WE Typ Direktional Kontrollventil ass de Richtungsventil vum Explosiounsschutzsolenoid deen benotzt gëtt fir Start, Stop a Flow Richtung vun Uelegflëssegkeet ze kontrolléieren.
D'Richtungskontrollventile besteet aus engem Haus (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourfederen (4).
Am energeschen Zoustand gëtt d'Kontrollspool (3) an der neutraler oder initialer Positioun mat Hëllef vun de Retourfederen (4) gehal (ausser Impulsspoolen). D'Kontrollspool (3) gëtt iwwer naass Pin Solenoiden (2) ageschalt.
Fir eng zefriddestellend Operatioun ze garantéieren, sollt suergfälteg geholl ginn fir sécherzestellen datt d'Solenoiddruckkammer mat Ueleg gefëllt ass.
D'Kontrollspool (3) gëtt duerch Solenoid (2) an Dréckstab (5) an déi erwaart Positioun geréckelt, an dëst gëtt de fräie Floss vu P op A a B op T oder P op B an A op T.
Wann den Explosiounsschutzsolenoid (2) ausgeschalt ass, gëtt d'Kontrollventilelement (3) duerch d'Reset Fréijoer (4) an d'Ufangspositioun gedréckt.
Typ 4WE6...61B/O.. (limitéiert op Funktiounen A, C an D).
Dësen Typ enthält 2 Schaltpositiounen an 2 Richtungssteuerventile ouni Locatiounsmechanismus Explosiounsschutzsolenoid.
Typ 4WE6...61B/0F... Pulsatiounsventil (limitéiert op Funktiounen A, C an D).
Et enthält 2 Schaltpositiounen, 2 Explosiounsschutzsolenoiden an 1 Direktional Kontrollventil mat Locatiounsmechanismus. 2 Schaltpositioune si separat fixéiert, sou datt et onnéideg ass d'Explosiounsschutzsolenoid kontinuéierlech ze elektrifizéieren.
Cartouche Drossel
D'Kartouche Drossel ass noutwendeg well den aktuellen Flow méi grouss ass wéi d'Leeschtungsgrenze vum Ventil beim Schaltprozess.
Struktur vun Explosioun-Proof Magnetventil WE6 Serie
Symboler
