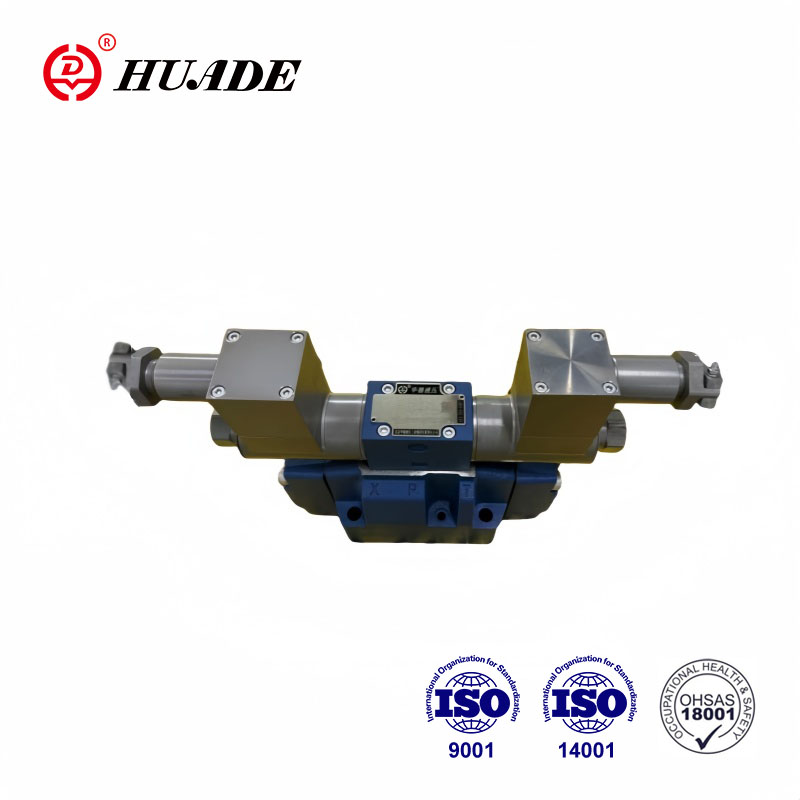

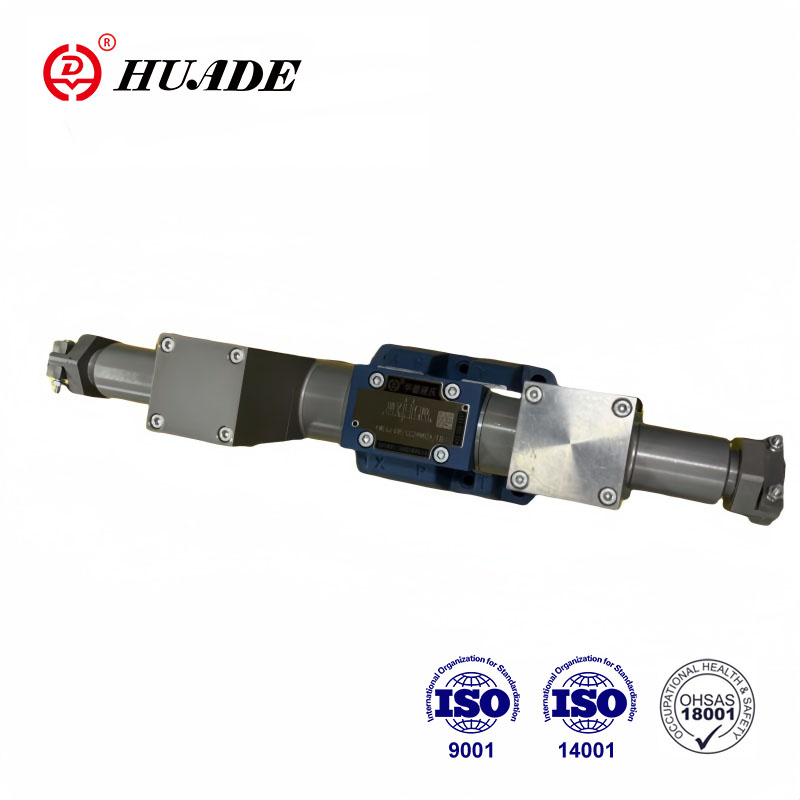

Hatad's Explosion-beeidlech hydraulesch Ventile adoptéiert speziell Design an der Fabrikatioun Technologie, mat Korrosion-resistent héichwäerteg Materialien. Explosion-Beweis Ventwall wit10 Serie gi wäit op Plazen mat Explosiounsrisarde wéi Mining, Kuel, a Chemikmotrischen. Hatade ass eng zouverlässeg national Mark a China. D'Fabrik huet fortgeschratt Produktiounstechnologie an Testerausrüstung a bezuelt vill Opmierksamkeet fir Produktqualitéit.
| Technesch Dateien | ||
| Fixéieren Positioun | Fakultativ | |
| Ëmfeld Temperaturbereich (℃) | -30 bis +50 (nbr seral) | |
| -20 bis +50 (fkm seeg) | ||
| Gewun Du | Eenzeg Zeilid (kg) | 5.9 |
| Duebel Solenoiden (kg) | 8.9 | |
| Max.operéierendrock | Port p, a, b (Bar) | 350 |
| Port t (Bar) | 210 | |
| Wann den Operatiounsdrock iwwerschratt ass d'Erlaabneswäert, Spully Symbol A a B muss den Hafen fir d'Drainage maachen | ||
| Max. Flow-Taux (l / min) | 120 | |
| Flow Kräiz Sektioun (Wiessel vun neutrale Positioun) | Versioun v (mm2) | 11 (A / B → T); 10.3 (P → A / B) |
| Versioun w (mm2) | 2.5 (A / B → T) | |
| Versiouns Q (mm2) | 5.5 (A / B → t) | |
| Flukid | Mineral Ueleg gëeegent fir nbr a fkm seal | |
| Phosphat Ester fir fkm seal | ||
| Flësseg Temperaturbereich (℃) | -30 bis +80 (nbr SIAL) | |
| -20 bis +80 (fkm seal) | ||
| Viscosity Range mm2/ s | 2.8 bis 500 | |
| Grad vun der Kontaminatioun | Maximum zulässlech Grad vu Flëssegkeetskontaminatioun: Klass 9. NAS 1638 oder 20/18/1406 | |
| Elektresch Daten | ||
| Aart vu Voltage | DK | |
| Verfügbar Spannung (V) | 12, 24, 36, 110 | |
| Spannung Toleranz (Nominal Spannung)% | -15 bis +10 | |
| Kraaftverbrauch (W) | 35 | |
| Hand Flichtsyklus | Kontinuéierlech | |
| Wiesselt Zäit agefouert mat ISO 6403 | On (MS) | 45 bis 60 |
| Off (MS) | 20 bis 30 | |
| Wiesselt Frequenz (Mol / H) | Zu 15000 | |
| Schutzklass no din 40050 | IP65 | |
| Max. Hochzäittemperatur (℃) | +150 | |
Eegeschaften:
▶ Operations operéiert Typ Explosion-resistente Solenoid Operatioun Rutsch Slide Valve gëtt als Standard benotzt
▶ Din24 340 E Typ op der Montage Uewerfläch ISO 4401
▶ Wet-Typ DC Explosiounsschutz Solenoid
▶ 90 ° rotéierbar Explosiounsschutz Solenoid
▶ Drock-enk Chamber muss net opgemaach ginn wann d'Cile ersat gëtt
Uwendung:
Mir typen Explosion-Beweis Ventil ass déi Direktiv Ventil vun Explosiounsschutz Solenoid benotzt fir Start ze kontrolléieren, stoppen a fléissendem Uelegflëssegkeet.
D'Rendez -Déierungskontrolle besteet aus Wunneng (1), eng oder zwou Solenoiden (2), d'Kontrollbonn (3), an een oder zwee Retour (4). An der dei-energescher Bedingung d'Kontrollboun (3) gëtt an der neutraler oder initialer Positioun mat Rendementsprings (4) (ausser fir Puls Cups). De Kontroll Spull (3) gëtt iwwer naass Pin Zolloiden iwwerwaacht (2).
# Méiglechzef méiglech Ofsécherung solle gemaach ginn fir sécherzestellen datt déi zemolidologesch Drock mat Ueleg gefëllt ass.
De Kontroll Spull (3) ass op déi erwaart Positioun duerch Solenoid geplënnert (2) an dréckt Staang (5), an
Dëst gëtt GRATIS-Flow vu P zu Aand b bis t oder p zu b an engem bis t.
Wann den Explosion Schutz Solenoid (2) ugedriwwe ginn, Kontroll valvive Element (3) gëtt gedréckt
zu der initialer Positioun andeems Dir de Spring Reset (4) zréckgesat.
Struktur vun der Explosioun-Beweis sonnomid Ventil Wei10
Symboler
