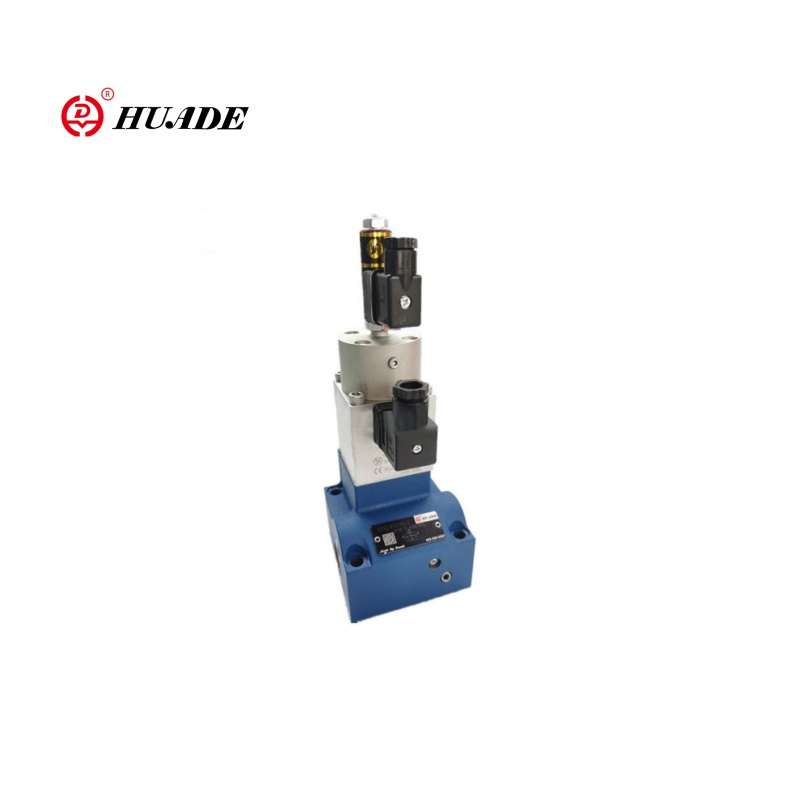

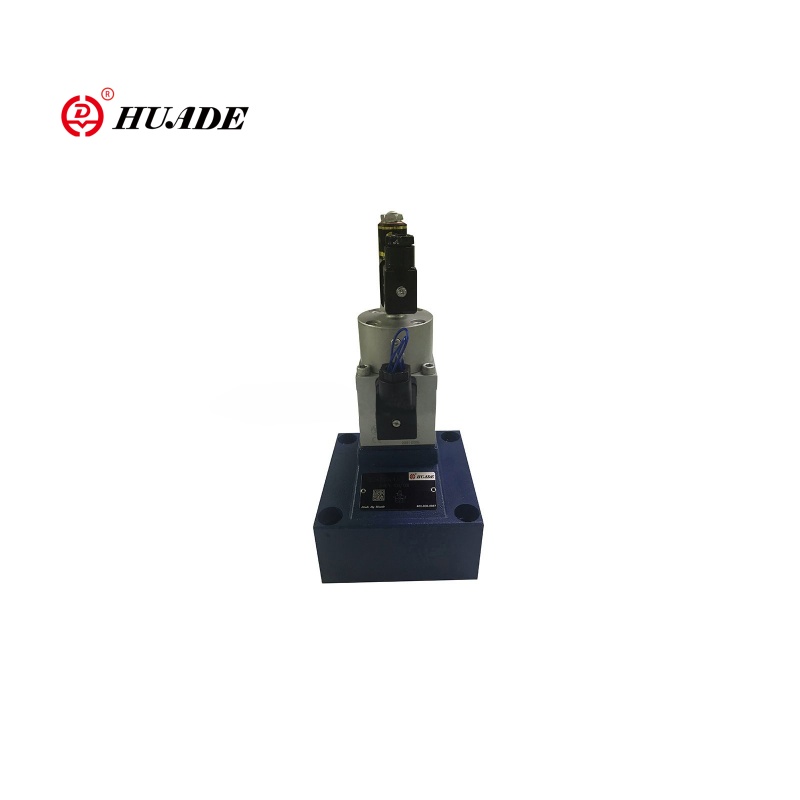

Proportional Flow Kontroll Ventil 2fre10

Den 2fre10 Zwee-Wee proportional Flowkontrollkrete ass e Floumkontkredit fir hydraulesch Systemer mat enger proportionaler Reguléierungsfunktioun. Valve 2fre10 ass gëeegent fir Szenarie wou d'Geschwindegkeet vun den Aktuatoren (sou wéi hydraulesch Zylinder oder Motors) muss korrekt kontrolléiert ginn. Proportional Flux Valve 2Fre10 huet kontinuéierlech d'Ventil opmierksam gemaach andeems se elektresch Signaler maachen (sou wéi 0 ~ 10 ~ 20ma) Et ass einfach ze installéieren an gëtt dacks a Kombinatioun mat aneren Drock Ventile benotzt (wéi Drock Kompensuren) fir Systemstabilitéit ze verbesseren.

Produktparameter vun proportional Flow Kontroll Ventil 2fre10

Hydraulesch
Betrib Drock (MPA)	31.5
Minimum Drock Differenzial (MPA)	Gréisst Méi	Gréisst 16
	0.3 ~ 0.8	0,6 ~ 1
Drockflëssegkeet	Mineralueleg (fir NRB Sigel), Phosphat Ester (fir FPM Sial)
Viscosity Range (mm2/ s)	2,8 bis 380
Drockflëssegkeet Temperaturbereich (℃)	-20 bis +70
Hysteresis (%)	<± 1Qmax
Widderhuelen (%)	<1 Qmax
Probe verbreet (%)	<± 2
Inst Depalaat vum Installatioun	fakultativ
Gewiicht (kg)	6	8.3
Elektell
Stroumspannend Säit	DC 24V
Coil Resistenz vum Solenoid (ω)	Kale Wäert um 20 ℃ 10, Max waarm Wäert 13,9
Max. Kraaft (Va)	50
Inductivitéit (mh)	6 bis 8
Oscillator Frequenz (khz)	2.5
Vt-5010s30 Ufro vun Isolatioun IP65	IP65

Eegeschaften:Produkt Feature an Uwendung vun proportional Flux Kontroll Ventil 2fre10

▶ Ventil mat engem Drockkompensator fir Drock kompenséiert Kontroll vun engem Flow

▶ Intervuatioun iwwer e proportional Soloid

▶ mat elektresche Positioun Feedback vun der Kontroll Orfifice

▶ D'Positioun transduccer-Cile kann Axesch geplënnert sinn déi Ziel Punkt Upassung vun der Kontrollzuchung ze maachen, ouni d'Elektronik (elektronesch ze berouegen (elektronesch-hydronics)

▶ Minimum Probimm vum Ventil an elektresch Amplifier vt 5004 (separat Uerdnung)

Uwendung:

Den zwee-Wee proportional Flowkontrolle Valve 2freas gëtt wäit an industriell Hydraulesch Systemer an Ingenieurmaschinn benotzt. Valve 2Fre10 passt d'Geschwindegkeet vun hydraulesche Zylinder oder Motoren an der Ausfäll, Kraner, Zauberer an optiminéiert Effizienz an optimizieniséiertem Effizienz.

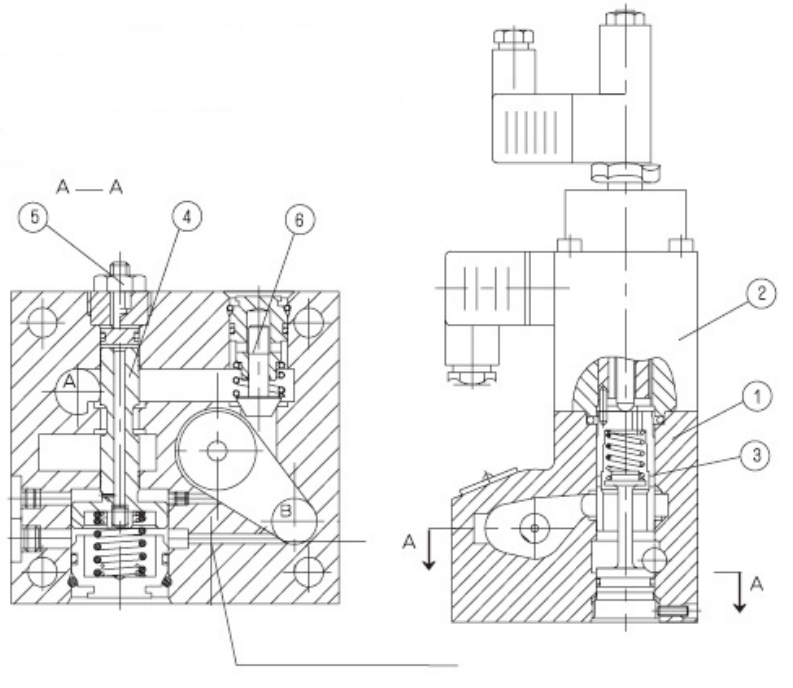

Funktioun a Sektioun vun proportional Flow Kontroll Ventil 2fre10

Den Typ 2fre .. proportional Flow Control Ventiles hunn eng 2-Weeër Funktioun. Si kënnen, vun engem applizéierten elektresche Kommando Wäert, reglementéiert e Flux deen Drock gëtt an op eng grouss Ausmiessung ouni ze kompetentéieren.

Si kompriméieren am Zesummenhang vum Logement (1), proportional Solenoid mat induktiven Positiounsinducer (2), Mooss, Moossname (3), Drock, Drockknäppchen (4), wéi och en Optional

D'Astellung vum Floss gëtt bestëmmt (0 Bis 100%) am Kommando Wäertpotter. De applicéierten Kommando Wäert, verursaacht iwwer de Verpflichtung souwéi déi proportional Solensood, d'Upassung vun der Miessung (3). D'Positioun vun der Miessung vun der Miessung (3) gëtt vum Positioun iwwer d'Plaz kritt. All Deviatiounen aus dem Kommando-Wäert sinn kompenséiert fir duerch d'Positioun Feedback Kontroll.

Den Drockkompensator (4) hält den Drock erof op d'Miessung vun der Messung (3) op engem konstante Wäert. De Flow ass dofir Drock kompenséiert.

Vun der klengem Temperatur gëtt erreecht wéinst dem Design vun der Miessung vun der Miessung. Op engem 0% Kommunikatiounswäert ass d'Miessung vun der Miessung zou.

Am Fall vun engem Verloscht vun der Kraaft oder enger Kabelbroch op der Positioun Transduccer d'Miessung vun der Schold zou. Vun engem 0% Kommando Wäert e Sprong gratis Start ass méiglech. Iwwer zwee Rampen am elektresche Bedruch ass et méiglech ass d'Ouverture ze verspéiten an d'Zoumaache vun der Miessung ze zoumaachen.

Iwwer de Scheckdréif (6) fräi Flow ass méiglech vu b an A.

Gestierzt vun Proportional Flow Kontroll Ventil 2fre10

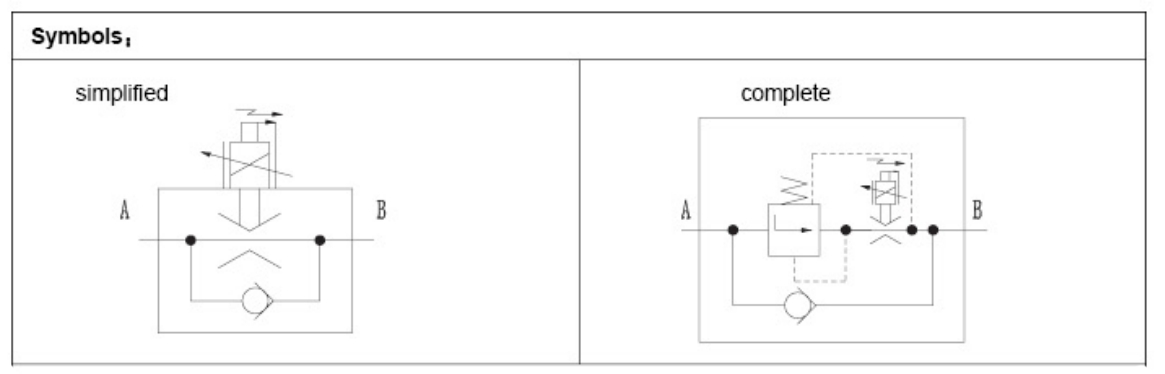

Symboler vun proportional Flux Kontroll Ventil 2fre10
