Dëse komplette Guide erkläert d'hydraulesch proportional Kontrolltechnologie an einfache Begrëffer, deckt alles vu Basisfunktiounsprinzipien bis fortgeschratt Servo Kontroll Uwendungen.

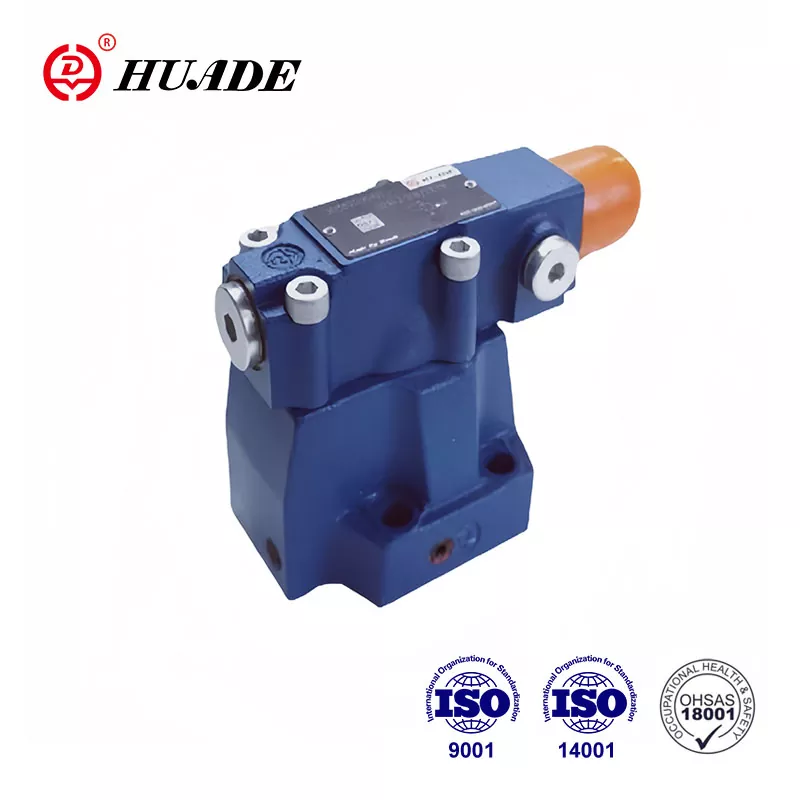

Wat ass en Hydraulesche Proportionalventil?
En hydraulesche proportional Ventil ass en elektro-hydraulescht Apparat deen elektresch Inputsignaler an proportional hydraulesch Ausgänge konvertéiert. Am Géigesaz zu einfachen On / Off Solenoidventile bidden proportional Ventile kontinuéierlech, variabel Kontroll iwwer Flëssegkeetsfloss, Drock a Richtung. Fir eng ëmfaassend Iwwersiicht, kucktwat ass e proportional Krunn.
Schlëssel Charakteristiken:
- Konvertéiert analog elektresch Signaler (0-10V, 4-20mA) a präzis hydraulesch Kontroll
- Bitt onendlech Positionéierung tëscht voll oppenen a zouenen Zoustand
- Erlaabt glat, graduell Maschinnbewegungen
- Integréiert nahtlos mat PLC Kontrollsystemer an Automatisatiounsnetzwierker
Denkt un et als en Dimmerschalter fir hydraulesch Kraaft - déi Iech exakt Kontroll gëtt anstatt just "voll Kraaft" oder "Off".
Wéi hydraulesch proportional Ventile funktionnéieren:De Kontrollprozess
Basis Operatiounsprinzip
De Ventilkontroller schéckt en analogt elektrescht Signal (typesch 0-10V DC oder 4-20mA Stroumschleife) un de proportional Solenoidaktuator.
De proportional Solenoid konvertéiert elektresche Stroum a magnetesch Kraaft. Méi héije Stroum = méi staark Magnéitfeld = méi grouss Aktuatorkraaft.
Magnéitesch Kraaft bewegt de Ventilspool géint d'Fréijoerresistenz. Spool Positioun entsprécht direkt der Input Signal Kraaft.
D'Spullbewegung variéiert d'hydraulesch Ëffnungsöffnung, kontrolléiert de Flowrate, den Drock oder d'Direktiounsweeër.
LVDT Positiounssensoren oder Drocktransducer bidden Echtzäit Feedback un de Ventilverstärker fir präzis Servokontrolle.
Fortgeschratt Kontroll Technologies
Pulse Width Modulation (PWM):Reduzéiert Stroumverbrauch an Hëtztgeneratioun wärend präzis Kraaftkontrolle behalen.
Ënnerhalt Käschten:Kleng Schwéngungen (typesch 100-300 Hz) iwwerwannen statesch Reibung a verbesseren d'Ventilopléisung op ± 0,1% vu voller Skala.
Signal Rampen:Graduell Input Ännerungen verhënneren hydraulesch Schock a garantéieren glat Aktuator Beschleunegung / Verzögerung.
Technesch Spezifikatioune a Performance Parameteren
Kritesch Leeschtung Metriken
| Parameter | Typesch Range | High-Performance |
|---|---|---|
| Flow Kapazitéit | 10-500 l/min | Bis zu 2000 l/min |
| Operatiounsdrock | 210-350 bar | Bis zu 700 bar |
| Äntwert Zäit | 50-200 ms | 15-50 ms |
| Linearitéit | ± 3-5% | ± 1% |
| Hysteresis | 2-5% | <1% |
| Opléisung | 0,5-1% | 0,1% |
| Frequenz Äntwert | 10-50 Hz | 100+ Hz |
Signal Kompatibilitéit
Spannung Kontroll:± 10V, 0-10V DC
Aktuell Kontroll:4-20mA, 0-20mA
Digital Protokoller:CANopen, EtherCAT, IO-Link, Profinet
Feedback Typen:LVDT, Potentiometer, Drocktransducer
Aarte vu proportional Kontrollventile
1. Proportional Flow Kontrollventile
Funktioun:Volumetresch Flowrate fir Geschwindegkeetskontroll regelen
Uwendungen:Verdeelt Kontroll am mobilen an industriellen Ausrüstung
Flow Range:5-500 L/min mat ± 2% Genauegkeet
2. Proportional Drock Relief / Reduktioun Ventile
Funktioun:Erhalen konstante Drock oder maximal System Drock limitéieren
Uwendungen:Sprëtzen, Materialprüfung, Spannsystemer
Drock Range:5-350 Bar mat ± 1% Regulatioun Genauegkeet
3. Proportional Directional Kontrollventile
Funktioun:Kontroll Flow Richtung an Taux gläichzäiteg
Konfiguratiounen:4/3-Wee, 4/2-Wee mat proportionaler Flux Kontroll
Uwendungen:Mobil Hydraulik, Industrieautomatioun, Servopositionéierung
4. Zwee-Etapp Servo-Proportional Ventile
Funktioun:Héich-Flow Uwendungen mat Servo-Niveau Präzisioun
Pilot Etapp:Kleng Servo Krunn Kontrollen Haaptrei spool
Uwendungen:Stol Walzwierker, grouss Pressen, Marine Lenkung Systemer
Proportional vs Servo vs Standard Ventile: Technesch Verglach
| Spezifizéierung | Standard Ventil | Proportional Ventil | Servo Ventil |
|---|---|---|---|
| Kontroll Resolutioun | Nëmmen On / Off | 0,1-1% | 0,01-0,1% |
| Frequenz Äntwert | N/A | 10-50 Hz | 100-500 Hz |
| Drock drop | 5-20 bar | 5-15 bar | 3-10 bar |
| Kontaminatioun Toleranz | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Käschte Faktor | 1x vun | 3-5x vun | 8-15x |
| Ënnerhalt Intervall | 20 00h | Motor o'lchamiga mos keladigan quvvat ehtiyojlari | 1000-2000 Uhr |
Fortgeschratt Uwendungen an Industrie benotzt Fäll
Fabrikatioun Automatisatioun
- Sprëtz molding:Drock Kontroll bannent ± 0,5% fir konsequent Deel Qualitéit
- Metal Formatioun:Kraaftkontrolle bis zu 5000 Tonnen mat proportionaler Drockreguléierung
- Assemblée Linnen:Geschwindegkeetsmatch tëscht Multiple Aktuatoren bannent ± 1%
Mobil Ausrüstung
- Bagger Kontroll:Joystick-zu-Ventil Äntwertzäit <100ms fir Bedreiwer Komfort
- Kran Operatiounen:Load-sensing Drock Kontroll fir Energieeffizienz
- Landwirtschaftlech Maschinnen:Variabel Verdrängung Pompel Kontroll fir PTO Uwendungen
Raumfaart a Verdeedegung
- Flight Simulatoren:Bewegungsplattform Kontroll mat ± 0,1 mm Positionéierungsgenauegkeet
- Fliger Systemer:Landung Ausrüstung a Fluch Kontroll Uewerfläch Aktuatioun
- Test Ausrüstung:Middegkeet Testen mat präzis Kraaft a Frequenz Kontroll
Kontroll System Integratioun an Netzwierker
PLC Integratioun
Déi meescht proportional Ventile interface mat programméierbare Logik Controller duerch:
- Analog I/O:4-20mA Stroumschleifen oder ± 10V Spannungssignaler
- Ventil Verstärker:Konvertéiert PLC Ausgänge fir richteg Ventildrivsignaler
- On-Board Electronics (OBE):Kontroll Flow Richtung an Taux gläichzäiteg
Industriell Kommunikatioun Protokoller
- EtherCAT:Echtzäit Ethernet fir Héich-Vitesse Servo Uwendungen
- KAN opmaachen:Verdeelt Kontroll am mobilen an industriellen Ausrüstung
- IO Link:Punkt-zu-Punkt Kommunikatioun fir Smart Sensor Integratioun
- Profinet/Profibus:Siemens Automatioun Ökosystem Kompatibilitéit
Zougemaach-Loop Kontroll Algorithmen
- PID Kontroll:Proportional-Integral-Derivat Feedback Kontroll
- Feed Forward:Anticipatory Kontroll fir eng verbessert dynamesch Äntwert
- Adaptiv Kontroll:Self-tuning Parameteren fir variéieren Laascht Konditiounen
Troubleshooting an Diagnostice Prozeduren
Gemeinsam Feeler Modi a Léisungen
Spool Sticking (80% vun de Feeler)
Ursaach:Kontaminéiert hydraulesch Flëssegkeet oder Lackopbau
Léisung:Spülen System, ersetzen Filteren, behalen ISO 19/16/13 Propretéit
Präventioun:Entdeckt mechanesch Verschleiung a Ventilkomponenten
Signal Drift / Linearitéit Verloscht
Ursaach:Temperatureffekter, Komponentalterung, elektresch Interferenz
Léisung:Rekalibratioun, EMI-Schirmung, Temperaturkompensatioun
Test Prozedur:5-Punkt Linearitéitskontroll mat kalibréierten Instrumenter
Lues Äntwert Zäit
Ursaach:Intern Leckage, net genuch Versuergungsdrock, elektresch Problemer
Léisung:Seal Ersatz, Drockoptimiséierung, Verstärkertuning
Miessung:Schrëtt Äntwert Test mat Oszilloskop Iwwerwachung
Predictive Maintenance Strategien
- Vibratioun Analyse:Entdeckt mechanesch Verschleiung a Ventilkomponenten
- Ueleg Analyse:Iwwerwaacht d'Kontaminatiounsniveauen an d'Additivverschmotzung
- Thermesch Imaging:Identifizéieren elektresch Verbindungsproblemer
- Performance Trend:Verfollegt d'Äntwertzäit a Genauegkeetsdegradatioun
Auswiel Critèren a Gréisst Richtlinnen
Stafrænn tvíburi:
Berechent néideg Flux:
- Q = Flowrate (L/min)
- A = Aktuatorfläch (cm²)
- V = Gewënschte Geschwindegkeet (m/min)
- η = Systemeffizienz (0,85-0,95)
Gréisst Krunn fir 120-150% vun berechent Flux fir optimal Kontroll.
Drock Bewäertungen
- System Drock:Ventil Bewäertung ≥ 1,5 × maximal System Drock
- Drock drop:Halt 10-15 Bar iwwer de Ventil fir eng gutt Kontroll
- Réck Drock:Betruecht Retour Linn Restriktiounen am Gréisst
Ëmweltvirschléi
- Temperaturbereich:Standard (-20°C bis +80°C), Héichtemperaturoptioune verfügbar
- Schwéngungsresistenz:IEC 60068-2-6 Konformitéit fir mobil Uwendungen
- IP Schutz:IP65 / IP67 Bewäertunge fir haart Ëmfeld
- Explosioun Schutz:ATEX/IECEx Zertifizéierung fir geféierlech Beräicher
Zukünfteg Trends an der proportionaler Ventiltechnologie
Industrie 4.0 Integratioun
- IoT Konnektivitéit:Wireless Iwwerwaachung a Cloud-baséiert Analyse
- Maschinn Léieren:Заменіце гідраўлічную вадкасць
- Digital Zwilling:Virtuell Ventil Modeller fir System Simulatioun
- Blockchain:Sécher Ënnerhalt records an Deeler Authentifikatioun
Fortgeschratt Materialien an Design
- Additive Fabrikatioun:Komplex intern Geometrie fir verbessert Flux Charakteristiken
- Smart Material:Form-Erënnerung Legierungen fir adaptiven Kontroll
- Nanotechnologie:Fortgeschratt Beschichtungen fir verbessert Verschleißbeständegkeet
- Bio-inspiréiert Design:Flëssegkeet Dynamik Optimisatioun vun Natur
Nohaltegkeet Focus
- Energie Erhuelung:Regenerativ Kreesleef mat proportionaler Kontroll
- Biodegradéierbar Flëssegkeeten:Kompatibilitéit mat ëmweltfrëndlecher Hydraulik
- Liewenszyklus Bewäertung:Design fir Verwäertbarkeet a reduzéierten Ëmweltimpakt
- Effizienz Optimisatioun:AI-Undriff Kontroll fir Minimum Energieverbrauch
Käschte-Virdeeler Analyse a ROI Considératiounen
Ufank Investitioun vs Betribssystemer Spueren
Typesch Payback Berechnung:
Proportional Krunn Premium: $ 2.000-5.000
Energiespueren: 15-30% vum hydraulesche Stroumverbrauch
Reduzéiert Ënnerhalt: 25% manner Service Uriff
Verbessert Produktivitéit: 10-15% Zyklus Zäit Reduktioun
Duerchschnëtt ROI: 12-24 Méint an héichbenotzen Uwendungen
Total Käschten vum Besëtz Faktoren
- Energieverbrauch:Variabel vs fix Flux Systemer
- Ënnerhalt Käschten:Geplangte vs reaktiv Ënnerhalt Strategien
- Downtime Reduktioun:Predictive Ënnerhalt Kënnen
- Produit Qualitéit:Verbessert Konsistenz reduzéiert Schrottraten
Conclusioun
Hydraulesch proportional Ventile representéieren eng kritesch Technologie déi traditionell hydraulesch Kraaft mat modernen elektronesche Kontrollsystemer iwwerbréckt. Hir Fäegkeet fir präzis, kontinuéierlech Kontroll ze bidden mécht se wesentlech fir Uwendungen déi Genauegkeet, Effizienz a glat Operatioun erfuerderen.
Schlëssel Takeaways fir Ëmsetzung:
- Passt Ventilspezifikatioune mat Applikatiounsufuerderunge virsiichteg
- Investéiert an de richtege Systemdesign a flëssege Propretéit
- Plan fir Integratioun mat bestehend Kontroll Architekturen
- Betruecht laangfristeg Ënnerhalt an Ënnerstëtzung Ufuerderunge
Wéi d'Fabrikatioun sech a méi Automatioun a Präzisioun beweegt, geet d'Proportionalventiltechnologie weider mat méi intelligenter Diagnostik, besserer Konnektivitéit a verstäerkte Leeschtungsfäegkeeten.
Egal ob Dir existent Ausrüstung upgraden oder nei Systemer designt, d'Verstoe vu proportional Ventiltechnologie hëlleft d'hydraulesch Systemleistung ze optimiséieren wärend Dir op zukünfteg Industrie 4.0 Integratiounsufuerderunge virbereet.
Prett fir proportional Ventiltechnologie an Ären hydraulesche Systemer ëmzesetzen? Bedenkt Iech mat erfuerene Automatisatiounsingenieuren ze konsultéieren fir eng optimal Auswiel an Integratioun fir Är spezifesch Uwendungen ze garantéieren.
