Etabléiert duerch eng strategesch Partnerschaft tëscht de chinesesche an däitsche Regierungen am Joer 1979, huet d'Firma modernste Technologie vu Rexroth integréiert. Huade® Cartouche Ventil M-SR ass Alternativ zu Rexroth Produkter vun der selwechter Serie. Et ass rentabel. All Produkter ënnerleien strikt Tester ier se d'Fabréck verlassen a sinn a Standardkarton mat waasserdichte Verpackung verpackt. Bannent der Garantiezäit vun engem Joer ass et gratis ze reparéieren. Huade ass un déi international Standarde komm, nämlech ISO9001, ISO14001, an ISO45001. Huade® Patrounventil M-SR hunn zouverlässeg Leeschtung a si scho populär bei chinesesche Konsumenten. Et ass eng gutt-bekannt national Mark a China.
|
Technesch Donnéeën (fir Uwendungen ausserhalb vun dëse Parameteren, konsultéiert eis w.e.g.!) |
|
|
Max. Drock (MPa) |
Bis 31.5 |
|
Rëss Drock (MPa) |
Gesinn charakteristesch Kéiren |
|
Max. Flow (L/min) |
Gesinn charakteristesch Kéiren |
|
Operatioun Flëssegkeet |
Mineralöl oder Phosphatester |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
|
Flësseg Propretéit |
Maximal zulässlech Verschmotzungsgrad vun der Drockflëssegkeet ass op NAS 1638 cass 9. Mir recommandéieren dofir e Filter mat engem Minimum Retentiounsquote vu β10≥75 |
Fonctiounen:
▶ Fir Installatioun a Verdeelungsblocken als rechtwénkeg Kontrollventilpatroun
▶ Leck gratis Zoumaache an eng Richtung
▶ 6 Ëffnungsdrock, optional
Applikatioun:
Et gëtt haaptsächlech am Outlet vun der Pompel als Réckdrock a Säit duerch Ventile benotzt.
4.Funktiounen, Sektioun, Symboler vum Patrounventil M-SR
D'Kontrollventil Patroun Typ M-SR huet d'Aufgab, léiwer e Flow an eng Richtung ze doseren an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen.

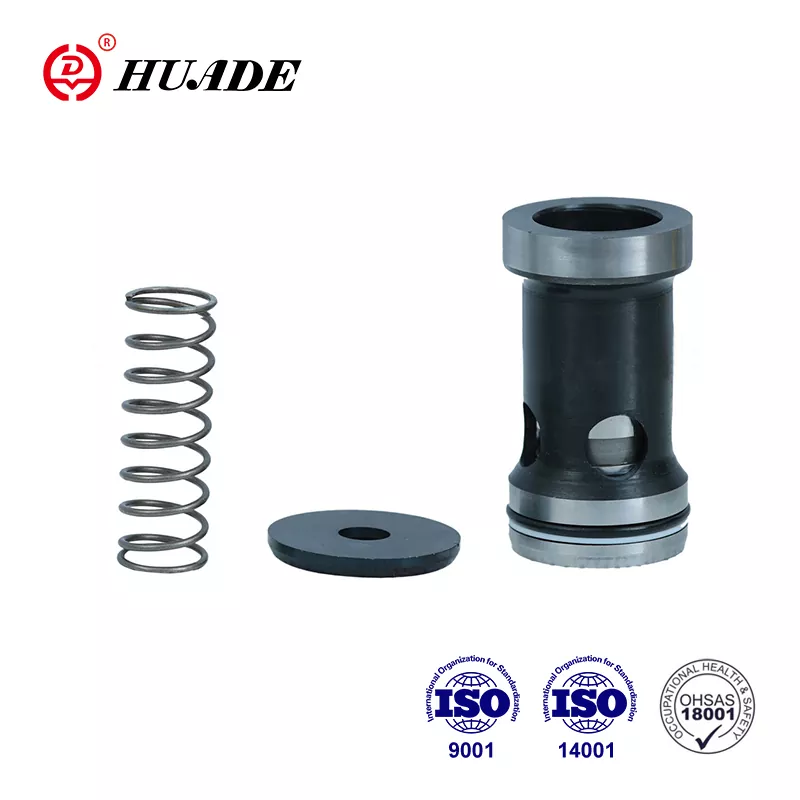

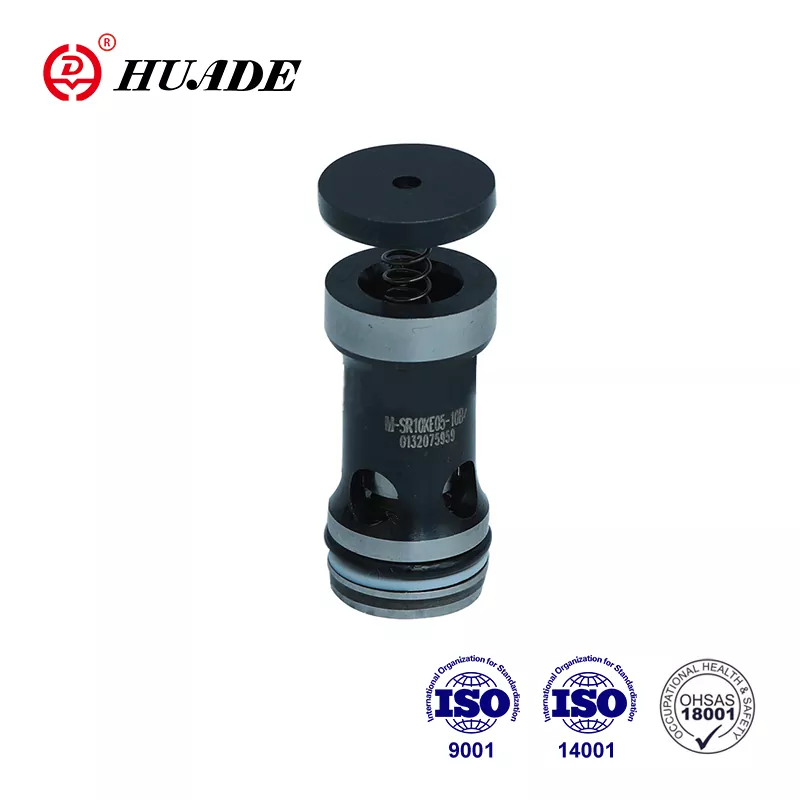

De Ventil enthält Ventilhülse (1), Spull (2), Fréijoersitz (3) a Quellen (4).
Symbol
Strukturdiagramm
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.
4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
