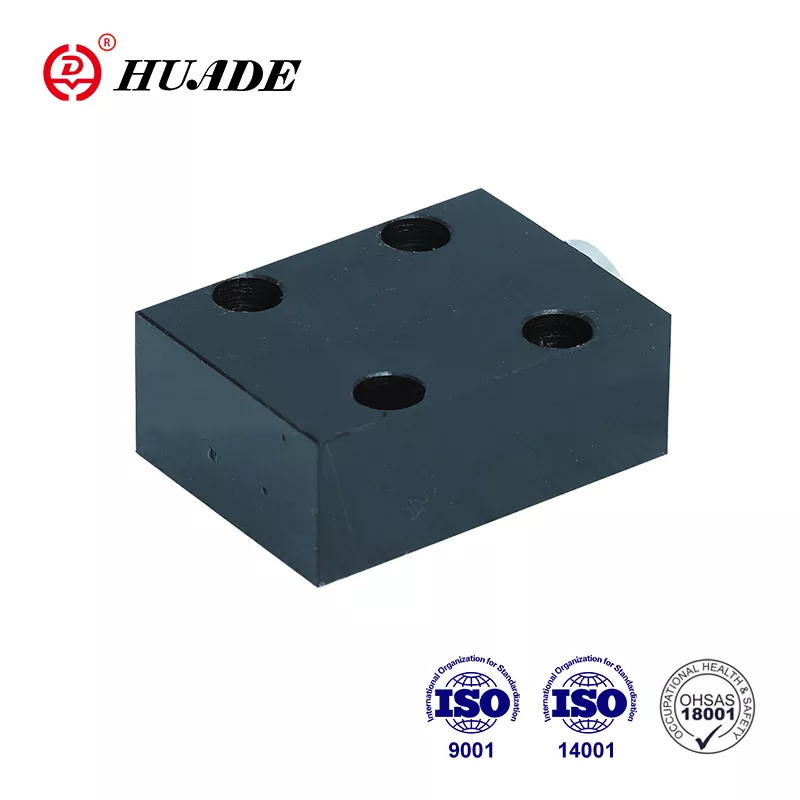

Kontrollventil RVP 6

Zesummenaarbecht mat Rexroth fir méi wéi 7 Joer vun 1979, Huade® Kontrollventil RVP 6 kann deeselwechten Typ Ventil komplett ersetzen, dee vum Rexroth ugebuede gëtt. D'Fabréck huet ISO9001, ISO14001, an ISO45001 passéiert. Huade d'Kontrollventile gi wäit an der Ingenieurs- a Baumaschinen, Metallurgie, Maschinninstrumenten, etc.

Produktparameter vum Check Valve RVP 6

Produkt Feature an Uwendung vum Check Valve RVP 6

Fonctiounen:

▶ Subplate Verbindung

▶ Leckagefräi Zoumaache an enger Richtung

Applikatioun:

De Kontrollventil RVP 6 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.

Produktioun Detailer vum Check Valve RVP 6

D'Kontrollventil Typ RVP 6 huet d'Aufgab, am léifsten e Flossleck fräi an eng Richtung zouzemaachen an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen. an Fréijoer Sëtz (4). De Schlag vun der Popp (2), déi op seng geleet gëtt

baussenzegen Duerchmiesser, ass limitéiert duerch e mechanesche Stop. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) d'Popp (2) an der zouener Positioun och wann et kee Stroum duerch de Ventil ass.

Symbol

Strukturdiagramm

①Wunneng  ②Poppet  ③Fréijoer  ④Fréijoer Sëtz

Notifikatioun vum Check Valve RVP 6

1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.

2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn

3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.

4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass

5. Roughness vun der Uewerfläch verbonne mam Ventil ass erfuerderlech op 0,8/

6. Surface Ofschloss vun mating Stéck néideg 0,01 / 100mm.
