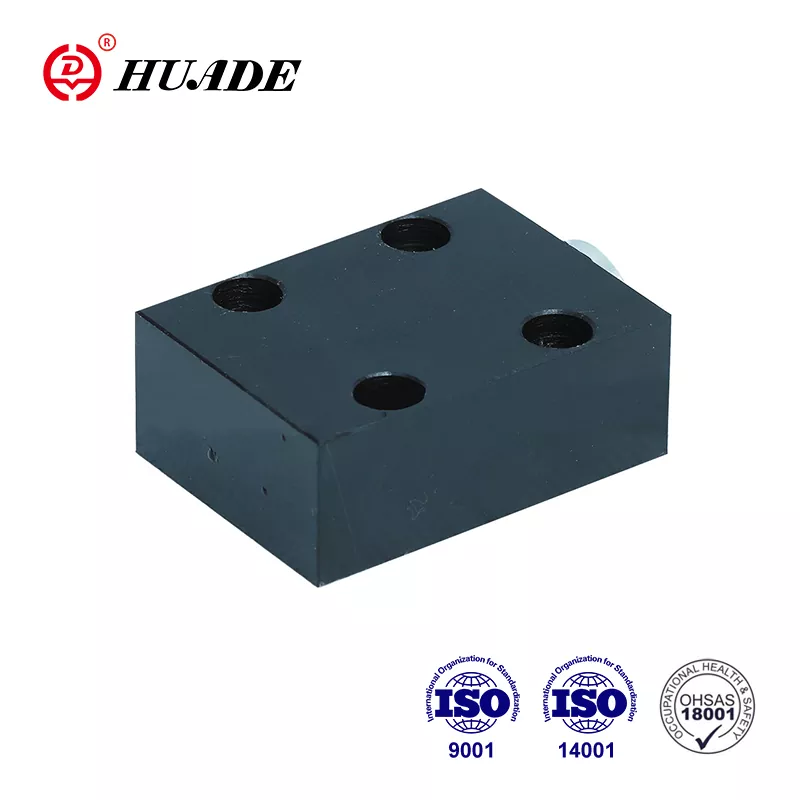

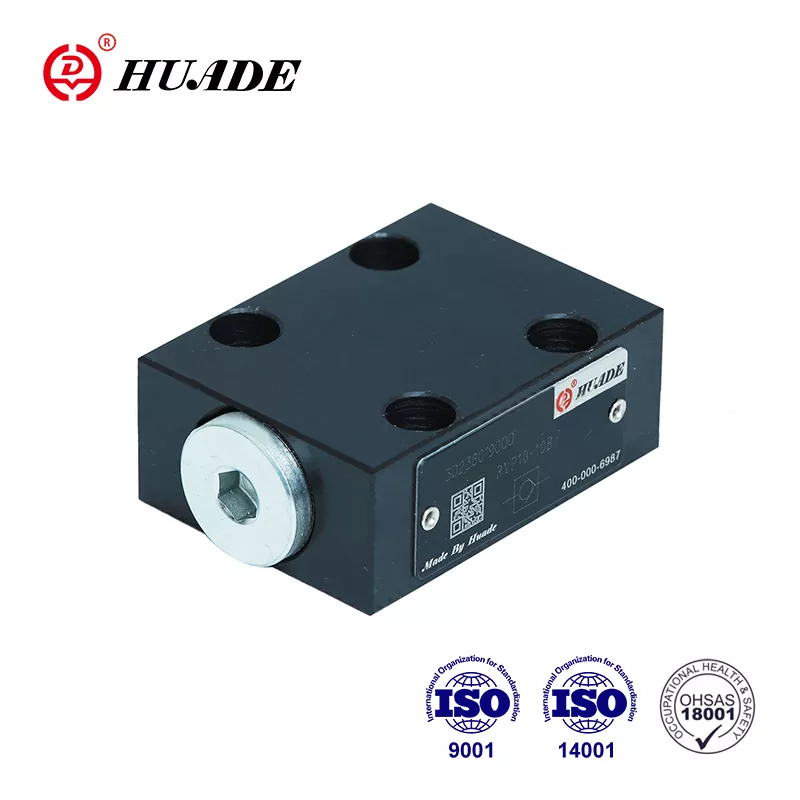

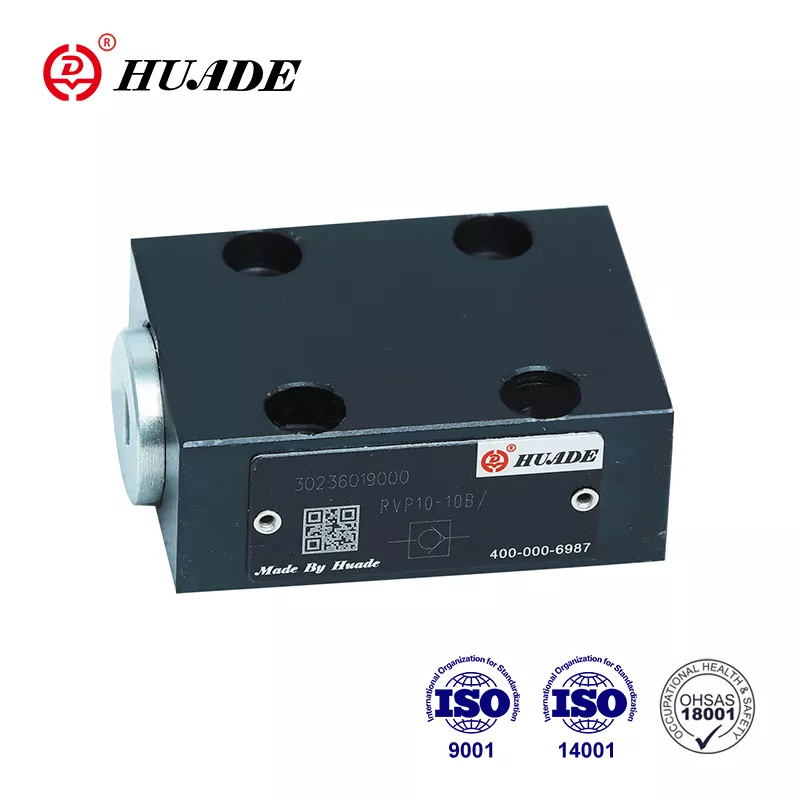

Als China's féierende Fabrikant vun der hydraulescher Transmissioun a Kontrolltechnologie, Huade® Topqualitéit Kontrollventil RVP 8 kann d'RVP 8 Serie komplett ersetzen, déi vun Rexroth ugebuede gëtt. De Präis ass méi raisonnabel. D'Fabréck huet ISO9001, ISO14001, an OH SAS18001 passéiert. Huade® hydraulesch Richtungskontrollventile hunn eng super Leeschtung a si scho populär bei de chinesesche Konsumenten. Huade® hydraulesch Ventile gi wäit an der Ingenieurs- a Baumaschinn benotzt, Metallurgie, Maschinninstrumenten, asw. Mir garantéieren d'Qualitéit vun all Kontrollventil fir ee Joer. Wärend der Garantiezäit ass et gratis ze reparéieren.
|
Technesch Donnéeën |
|||||||||
|
Gréisst |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Betriebsdruck, max (MPa) |
31.5 |
||||||||
|
Ouverturesdrock (MPa) |
0.05 |
||||||||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||||||||
|
Befestegt Positioun |
fakultativ |
||||||||
|
Gewiicht (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fonctiounen:
▶ Subplate Verbindung
▶ Leckagefräi Zoumaache an enger Richtung
Applikatioun:
De Kontrollventil RVP 8 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.
D'Kontrollventil RVP 8 huet d'Aufgab, am léifsten e Flossleck fräi an eng Richtung zouzemaachen an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen. Fréijoer Sëtz (4). De Schlag vun der Popp (2), déi op seng geleet gëtt
baussenzegen Duerchmiesser, ass limitéiert duerch e mechanesche Stop. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) de Popp (2) an der zouener Positioun och wann et kee Flux duerch de Ventil ass.
Symbol
Strukturdiagramm
①Wunneng ②Poppet ③Fréijoer ④Fréijoer Sëtz
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn
3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.
4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass
5. Roughness vun der Uewerfläch verbonne mam Ventil ass erfuerderlech op 0,8/
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
