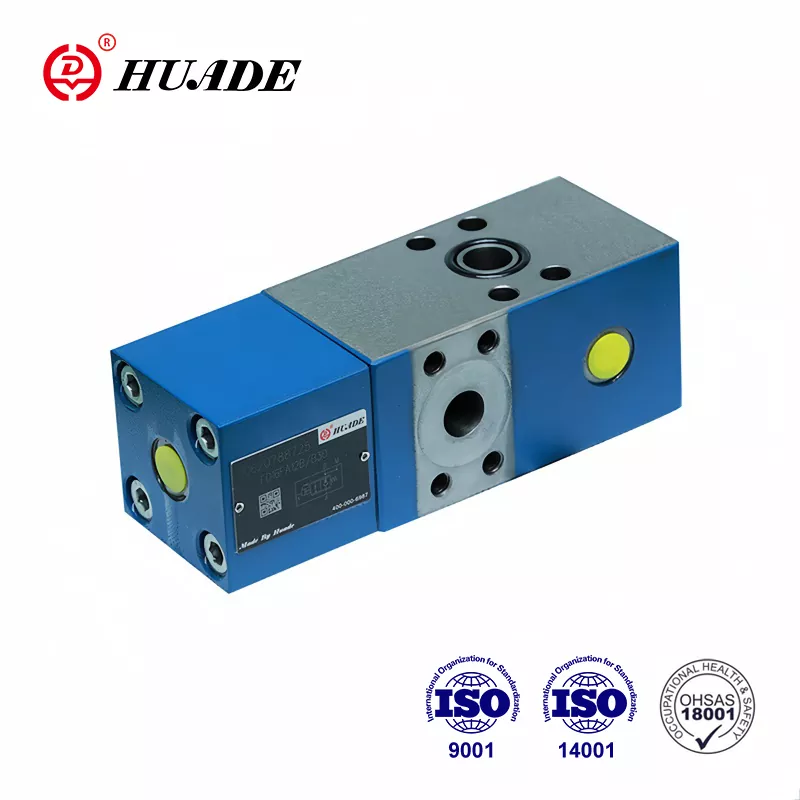

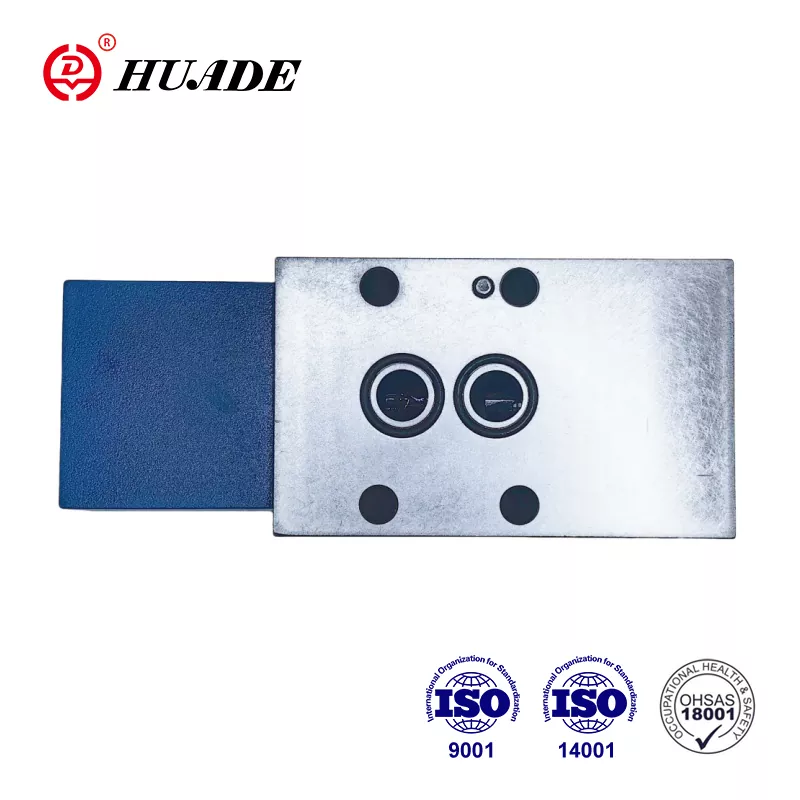

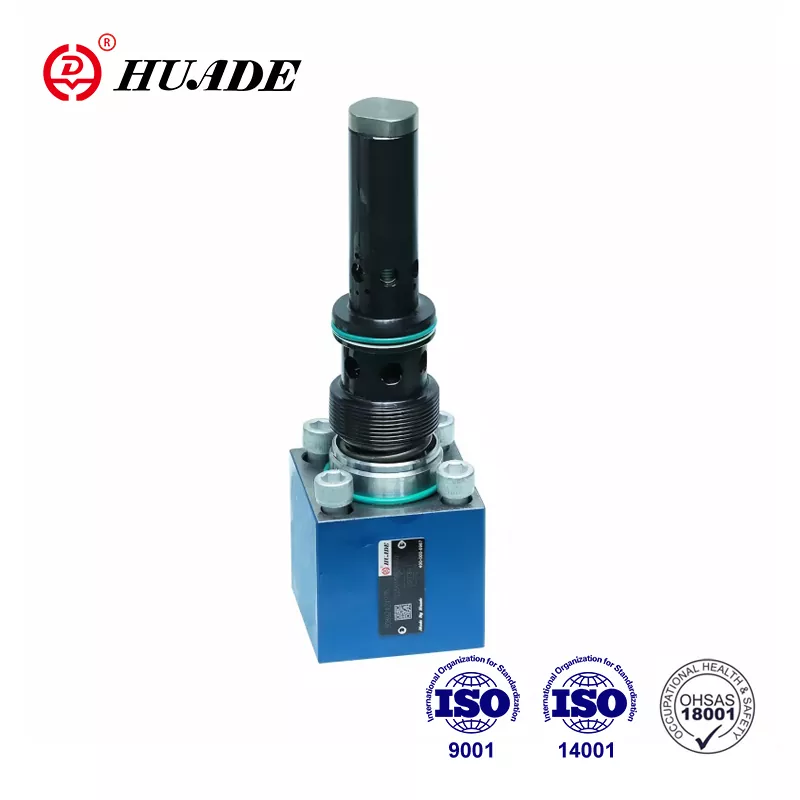

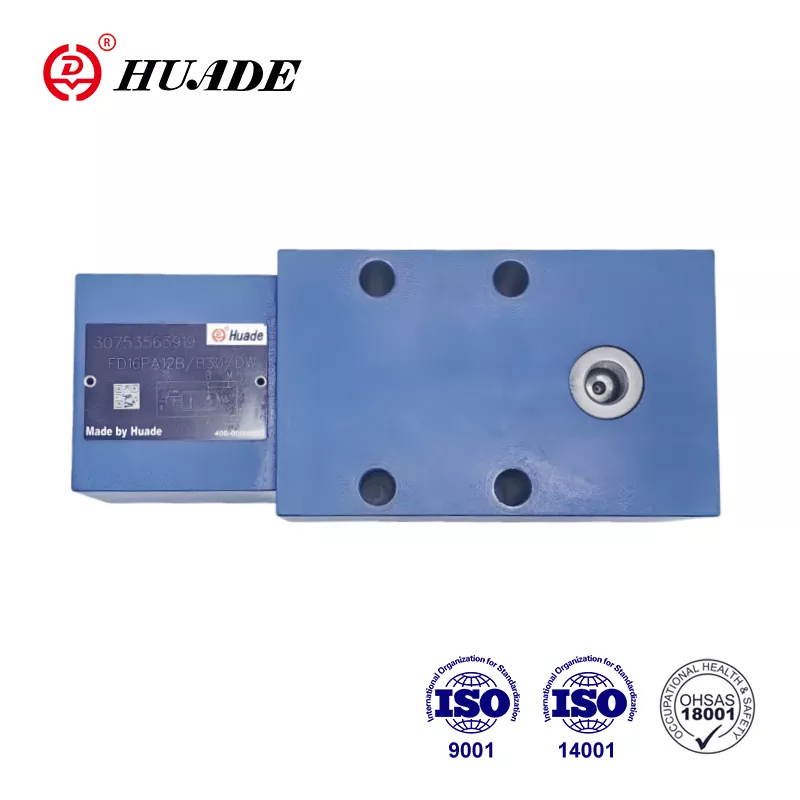

De Flowventil FD 12 gëtt am hydraulesche System benotzt fir d'Geschwindegkeet vum hydraulesche Motor an Zylinder ze kontrolléieren. Et huet héich Qualitéit a bëlleg Präis. Huade Hydraulic kontrolléiert erfollegräich d'Käschte vun de Produkter a bitt Clienten bezuelbar hydraulesch FD Check-Q-Meter Ventile. Ee vun de Grënn fir gutt Qualitéit ass datt Huade Hydraulic e gudden Inspektiounssystem huet. D'Fabréck huet méi wéi 750 fortgeschratt Ausrüstung aus der ganzer Welt agefouert. All d'Flowventile vun Huade Hydraulic entspriechen den internationale Standarden.
|
Betribsdrock, Ports A, X (MPa) |
bis 31.5 |
|
Betribsdrock. Port B (MPa) |
zu 42 |
|
Pilotdruck, Port X (Flow Control Range) (MPa) |
min.2 bis 3.5, max. 31.5 |
|
Rëssdruck, A bis B (MPa) |
0.2 |
|
Astellungsdrock fir Secondaire Drock Relief Ventil (MPa) |
zu 40 |
|
Flow (L/min) |
80 (Gréisst 12) 200 (Gréisst 16) |
|
Beräich Verhältnis vun der Pre-Ouverture |
Poppet Sëtzberäich / Gebitt vum Pilotspool = 1/20 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
Fonctiounen:
▶ Portingmuster nach DIN 24 340, aus D,ISO 5781 und CETOP - RP 121H
▶ Pilotbetriebte Réckschlagventil, lekfrei. De Scheck-Q-Meter kontrolléiert de Retourfloss Q2 par rapport zu dem Floss, deen an déi entgéintgesate Säit vum Aktuator Q1 mat Zylinder geleet gëtt, muss de Flächeverhältnis (Q2=Q1φ) berücksichtegt ginn.
▶ By-Pass-Ventil, fräi Floss an entgéintgesate Richtung
▶ Optional agebaute Sekundärdruckreliefventil (nëmme fir Ventil mat Flensverbindungen).
Applikatioun:
Check-Q-Meter Ventile FD12 ginn an hydraulesche Systemer benotzt fir d'Geschwindegkeete vun hydraulesche Motoren an Zylinder onofhängeg vun der Laascht ze beaflossen (verhënnert datt se fortlafen). Zousätzlech gëtt et eng isoléiert Funktioun fir Pipe Burst Sécherheet.
De Check-Q-Meter besteet am Fong aus dem Gehäuse (1), Haaptpopp (2), Pilotdeel (3), Pilotspool (4), Dämpfungsspool (5) a Pilotdämpfung (6).
Struktur vum Check-Q-Meter Ventil FD 12
Symbol vum Check-Q-Meter Ventil FD 12
Circuit Beispiller
Notiz:
Zwee Scheck-Q-Meter kënnen net benotzt ginn fir zwee Zylinder ze kontrolléieren déi mechanesch gezwongen sinn zesummen ze beweegen, well d'Synchroniséierung an de selwechten Drock net an all Zylinder garantéiert kënne ginn.
Dofir mussen d'Zylinder mat zwee Pilotbetriebene Kontrollventile vum Typ SL ausgestatt sinn. De Scheck-Q-Meter ass an enger gemeinsamer Linn ageriicht.
An dësem Fall däerf de Lastdrock net méi wéi 20MPa sinn!
