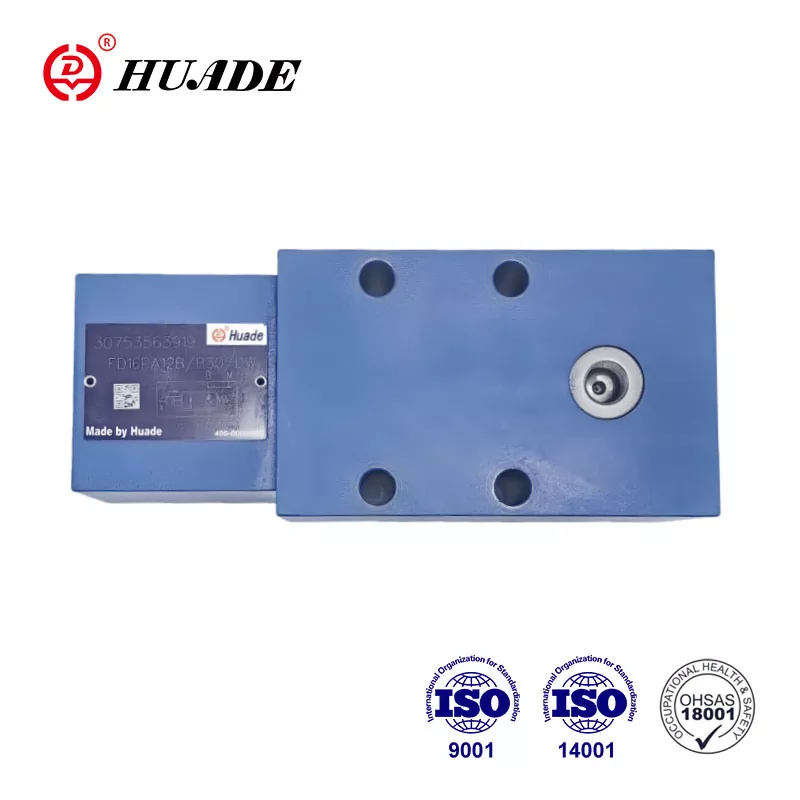

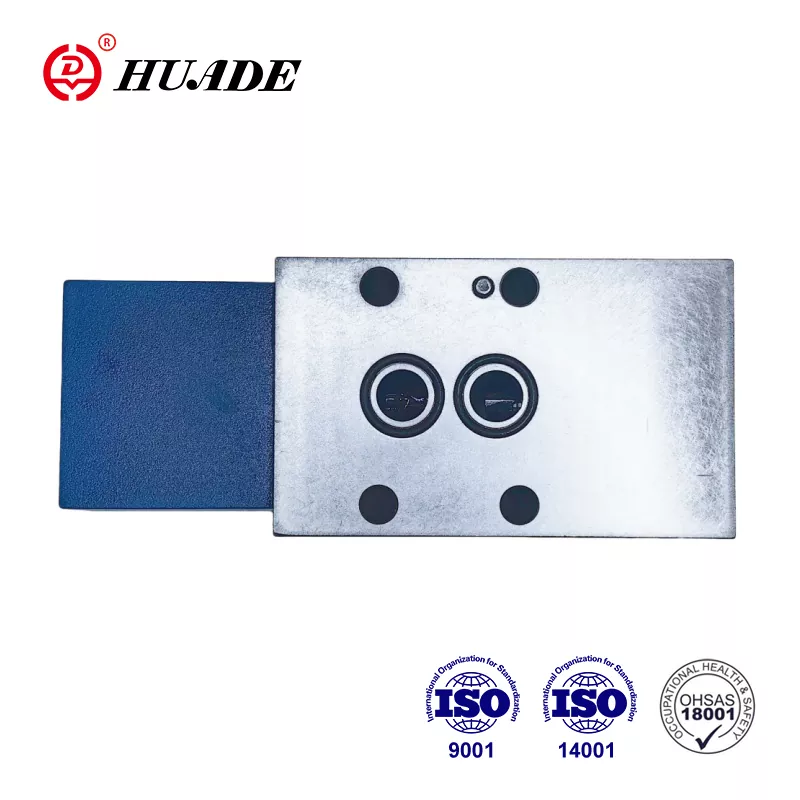

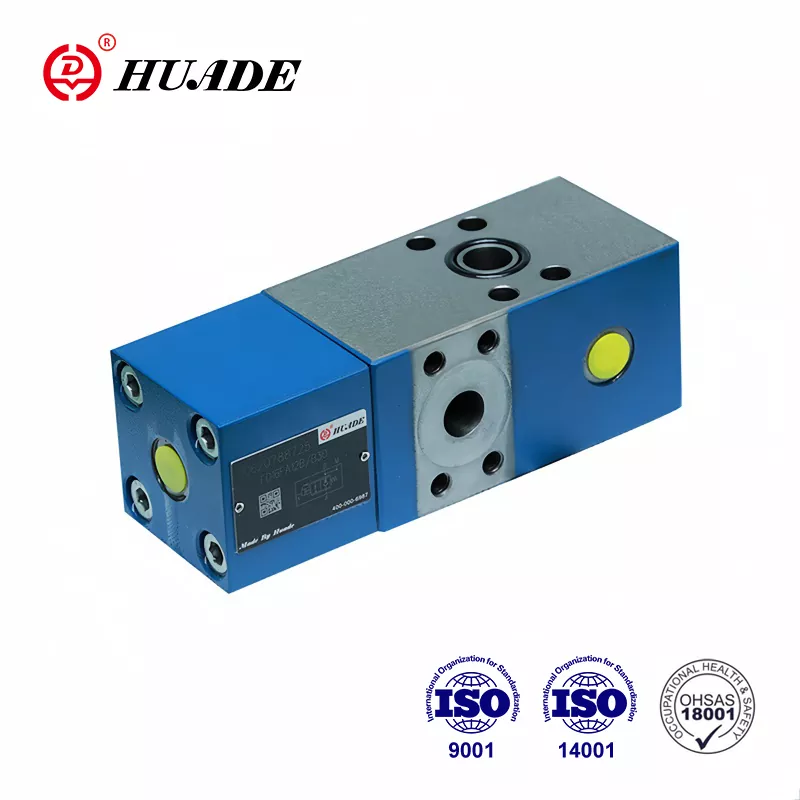

De Check-Q-Meter Ventil Typ FD 16 ass haaptsächlech bekannt fir seng Funktioun vum Flowreguléierung. Huade Hydraulesch Ventile Typ FD 16 sinn kompatibel mat Rexroth Produkter. D'Tatsaach ass datt Huade Hydraulic zwee laangfristeg Zesummenaarbecht mat Rexroth hat. D'Fabréck bezuelt méi Opmierksamkeet op d'Käschte-Effizienz a Praktikitéit. D'Fabréck huet e strenge Testsystem a fortgeschratt Produktiounsausrüstung aus der ganzer Welt fir déi stabil Leeschtung vum Produkt ze garantéieren.
|
Betribsdrock, Ports A, X (MPa) |
bis 31.5 |
|
Betribsdrock. Port B (MPa) |
zu 42 |
|
Pilotdruck, Port X (Flow Control Range) (MPa) |
min.2 bis 3.5, max. 31.5 |
|
Rëssdruck, A bis B (MPa) |
0.2 |
|
Astellungsdrock fir Secondaire Drock Relief Ventil (MPa) |
zu 40 |
|
Flow (L/min) |
80 (Gréisst 12) 200 (Gréisst 16) |
|
Beräich Verhältnis vun der Pre-Ouverture |
Poppet Sëtzberäich / Gebitt vum Pilotspool = 1/20 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
Fonctiounen:
▶ Portingmuster nach DIN 24 340, aus D,ISO 5781 und CETOP - RP 121H
▶ Pilotbetriebte Réckschlagventil, lekfrei. De Scheck-Q-Meter kontrolléiert de Retourfloss Q2 par rapport zu dem Floss, deen an déi entgéintgesate Säit vum Aktuator Q1 mat Zylinder geleet gëtt, muss de Flächeverhältnis (Q2=Q1φ) berücksichtegt ginn.
▶ By-Pass-Ventil, fräi Floss an entgéintgesate Richtung
▶ Optional agebaute Sekundärdruckreliefventil (nëmme fir Ventil mat Flensverbindungen).
Applikatioun:
D'Haaptfunktioun vu Kontroll-Q-Meter Ventile FD16 ass d'Vitesse vun hydraulesche Motoren an Zylinder onofhängeg vun der Laascht ze beaflossen (verhënnert d'Lafen). Zousätzlech gëtt et eng isoléiert Funktioun fir Pipe Burst Sécherheet.

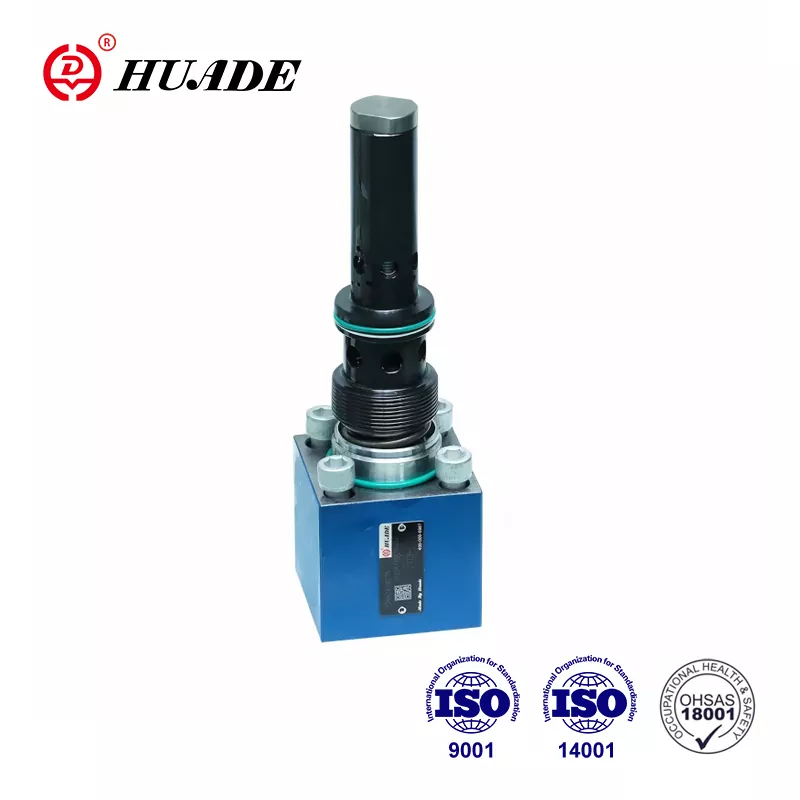

De Check-Q-Meter besteet am Fong aus dem Gehäuse (1), Haaptpopp (2), Pilotdeel (3), Pilotspool (4), Dämpfungsspool (5) a Pilotdämpfung (6).
Struktur vum Check-Q-Meter Ventil FD 16
Symbol vum Check-Q-Meter Ventil FD 16
Circuit Beispiller
Notiz:
Zwee Scheck-Q-Meter kënnen net benotzt ginn fir zwee Zylinder ze kontrolléieren déi mechanesch gezwongen sinn zesummen ze beweegen, well d'Synchroniséierung an de selwechten Drock net an all Zylinder garantéiert kënne ginn.
Dofir mussen d'Zylinder mat zwee Pilotbetriebene Kontrollventile vum Typ SL ausgestatt sinn. De Scheck-Q-Meter ass an enger gemeinsamer Linn ageriicht.
An dësem Fall däerf de Lastdrock net méi wéi 20MPa sinn!
