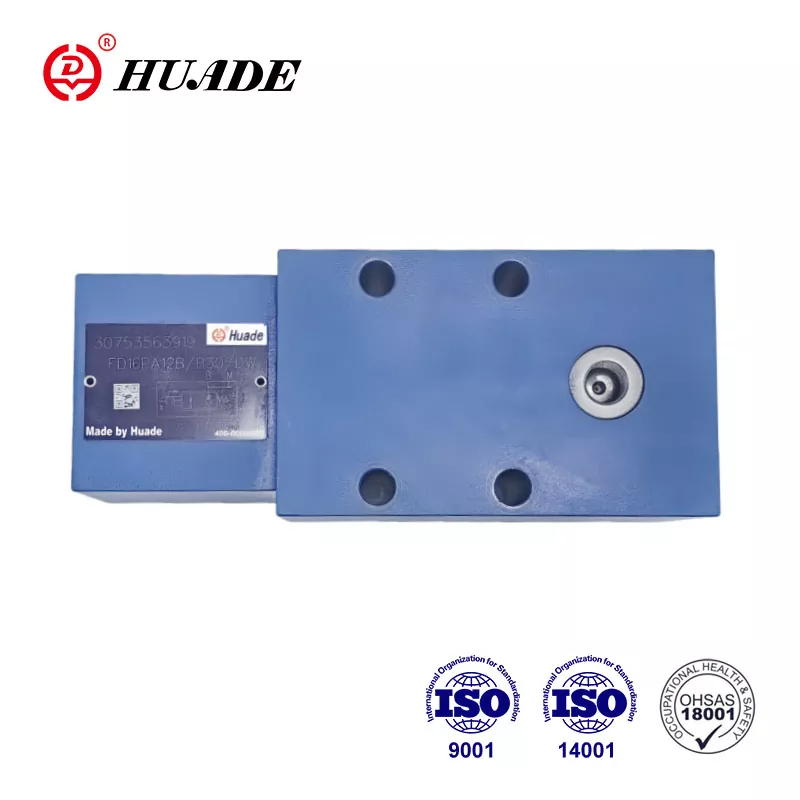

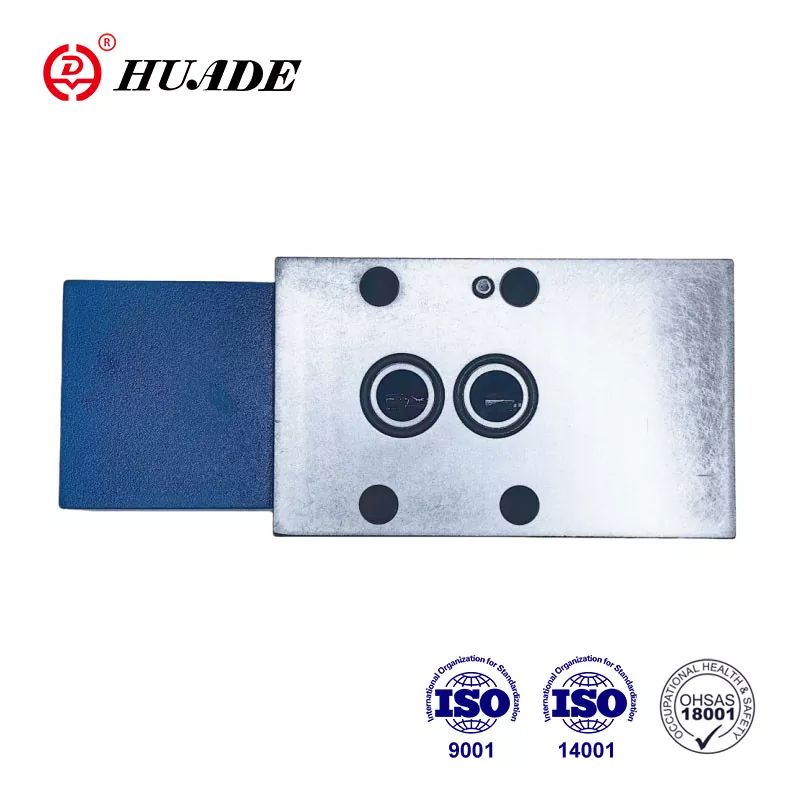

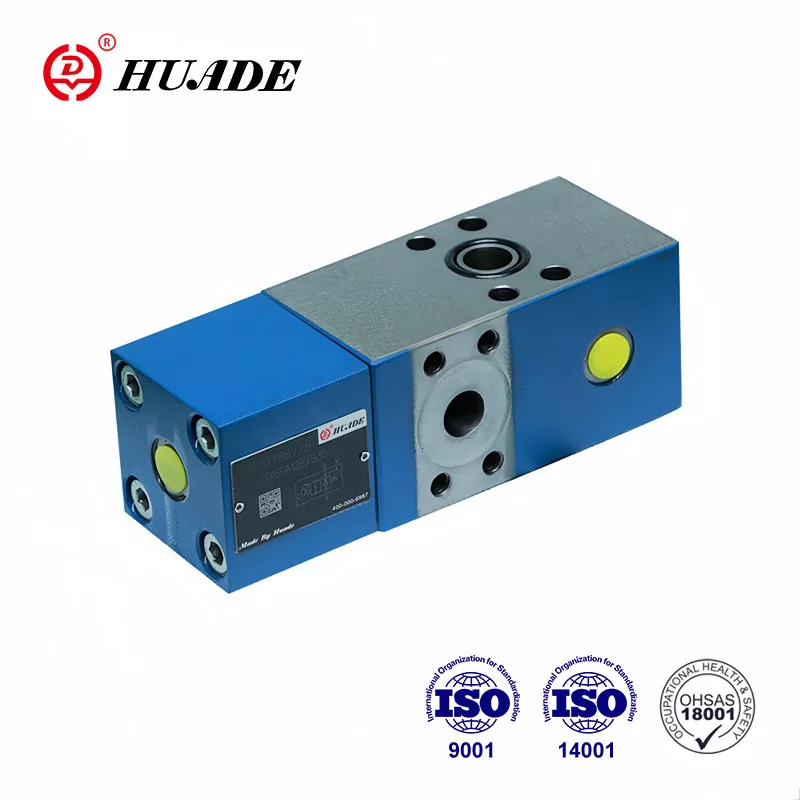

Check-Q-Meter Ventil FD 25 ass e spezielle Ventilapparat, deen haaptsächlech benotzt gëtt fir de Flowbalance am hydraulesche System z'erhalen an déi stabil Operatioun vum System ze garantéieren. De Grond firwat Huade® FD 25 Check-Q-Meter Ventile grouss Benotzervertrauen gewannen ass haaptsächlech wéinst senger héijer Qualitéit a relativ nidderegen Präis. D'Verpakung vun de Produkter kann personaliséiert ginn, sou wéi Standard Kartongverpackungen, Holzkëschtverpackungen, Sperrholzkëschtverpackungen, Plastiks waasserdichte Verpackungen, asw.
|
Betribsdrock, Ports A, X (MPa) |
bis 31.5 |
|
Betribsdrock. Port B (MPa) |
zu 42 |
|
Pilotdruck, Port X (Flow Control Range) (MPa) |
min.2 bis 3.5, max. 31.5 |
|
Rëssdruck, A bis B (MPa) |
0.2 |
|
Astellungsdrock fir Secondaire Drock Relief Ventil (MPa) |
zu 40 |
|
Flow (L/min) |
80 (Gréisst 12) 200 (Gréisst 16) |
|
Beräich Verhältnis vun der Pre-Ouverture |
Poppet Sëtzberäich / Gebitt vum Pilotspool = 1/20 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
Fonctiounen:
▶ Portingmuster nach DIN 24 340, aus D,ISO 5781 und CETOP - RP 121H
▶ Pilotbetriebte Réckschlagventil, lekfrei. De Scheck-Q-Meter kontrolléiert de Retourfloss Q2 par rapport zu dem Floss, deen an déi entgéintgesate Säit vum Aktuator Q1 mat Zylinder geleet gëtt, muss de Flächeverhältnis (Q2=Q1φ) berücksichtegt ginn.
▶ By-Pass-Ventil, fräi Floss an entgéintgesate Richtung
▶ Optional agebaute Sekundärdruckreliefventil (nëmme fir Ventil mat Flensverbindungen).
Applikatioun:
Check-Q-Meter Ventile FD25 ginn an hydraulesche Systemer benotzt fir d'Geschwindegkeete vun hydraulesche Motoren an Zylinder onofhängeg vun der Laascht ze beaflossen (verhënnert datt se fortlafen). Zousätzlech gëtt et eng isoléiert Funktioun fir Pipe Burst Sécherheet.

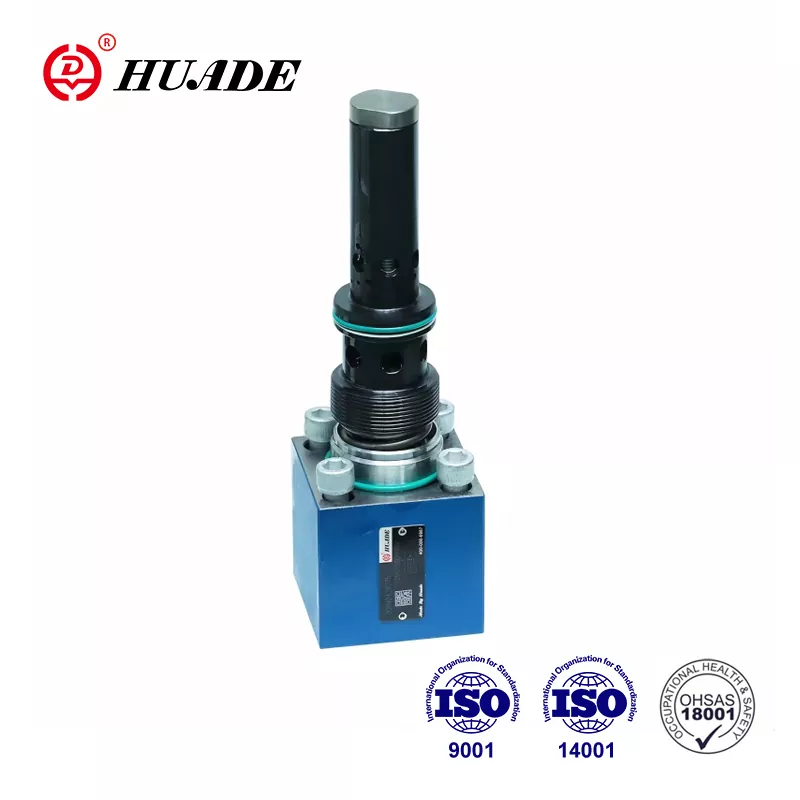

De Check-Q-Meter besteet am Fong aus dem Gehäuse (1), Haaptpopp (2), Pilotdeel (3), Pilotspool (4), Dämpfungsspool (5) a Pilotdämpfung (6).
Struktur vun FD Check-Q-Meter Krunn
Symbol vun FD Check-Q-Meter Krunn
Circuit Beispiller
Notiz:
Zwee Scheck-Q-Meter kënnen net benotzt ginn fir zwee Zylinder ze kontrolléieren déi mechanesch gezwongen sinn zesummen ze beweegen, well d'Synchroniséierung an de selwechten Drock net an all Zylinder garantéiert kënne ginn.
Dofir mussen d'Zylinder mat zwee Pilotbetriebene Kontrollventile vum Typ SL ausgestatt sinn. De Scheck-Q-Meter ass an enger gemeinsamer Linn ageriicht.
An dësem Fall däerf de Lastdrock net méi wéi 20MPa sinn!
