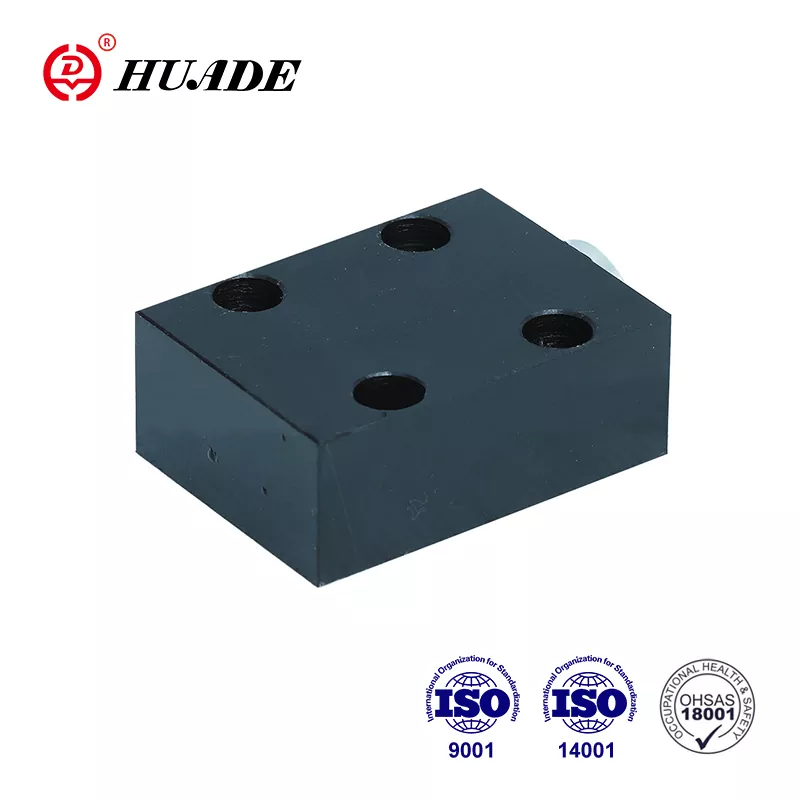

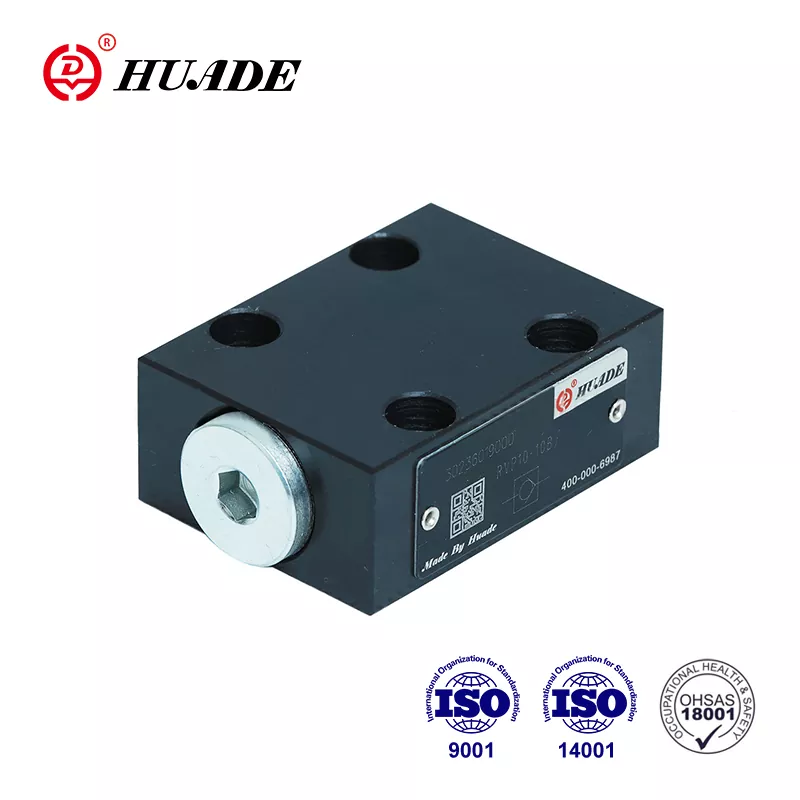

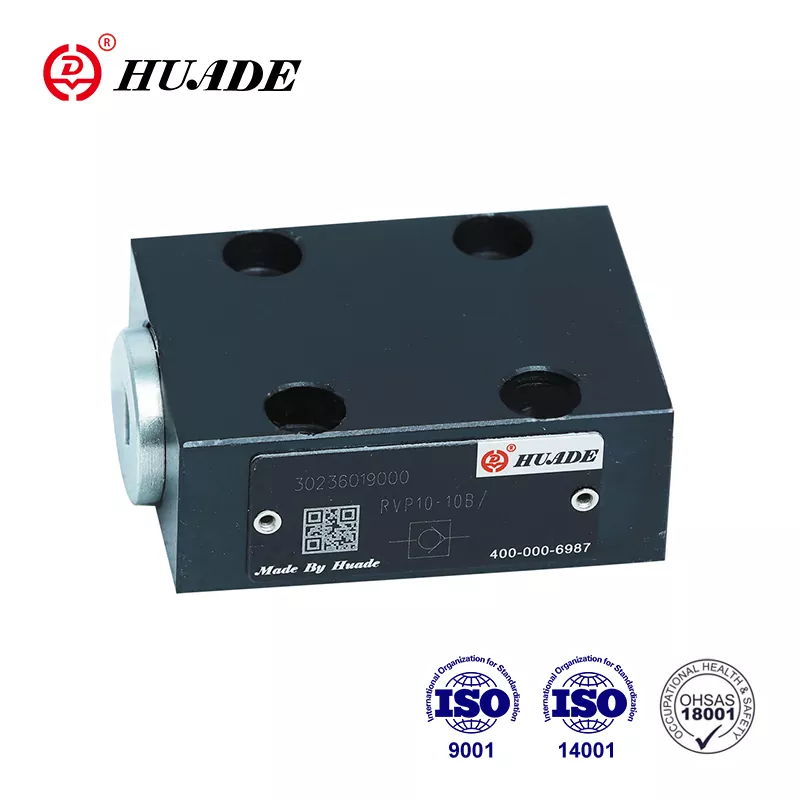

Strategesch Zesummenaarbecht tëscht de chinesesche an däitsche Regierungen am Joer 1979, Huade huet déi modernste Technologie vu Rexroth integréiert. Huade® Kontrollventil RVP 12 ass kompatibel mat Rexroth's RVP 12. Huade's Commodity ass op déi international Standarde komm, nämlech ISO9001, ISO14001, an OH SAS18001. D'Fabréck setzt grouss Belaaschtung op d'Qualitéit mat engem gudden Inspektiounssystem fir eng exzellente Qualitéit vun all Kontrollventil RVP 12 ze garantéieren ier Dir d'Fabréck verléisst. Dem Huade seng Produkter kënne wäit an der militärescher Industrie an anere Beräicher a China benotzt ginn. Dëst ass eng zouverlässeg Mark a China.
|
Technesch Donnéeën |
|||||||||
|
Gréisst |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Betriebsdruck, max (MPa) |
31.5 |
||||||||
|
Ouverturesdrock (MPa) |
0.05 |
||||||||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||||||||
|
Befestegt Positioun |
fakultativ |
||||||||
|
Gewiicht (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fonctiounen:
▶ Subplate Verbindung
▶ Leckagefräi Zoumaache an enger Richtung
Applikatioun:
De Kontrollventil RVP 12 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.
De Kontrollventil RVP 12 ass eng Poppventilstruktur mat klengen Drockverloscht. D'Strukturdiagramm ass wéi hei ënnendrënner. Et huet d'Aufgab, am léifsten e Floss Leck fräi an eng Richtung zouzemaachen an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen. ). De Schlag vum Popp (2), deen op sengem äusseren Duerchmiesser geleet gëtt, gëtt duerch e mechanesche Stop begrenzt. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) d'Popp (2) an der zouener Positioun och wann et kee Stroum duerch de Ventil ass.
Symbol
Strukturdiagramm
①Wunneng ②Poppet ③Fréijoer ④Fréijoer Sëtz
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn
3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.
4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
