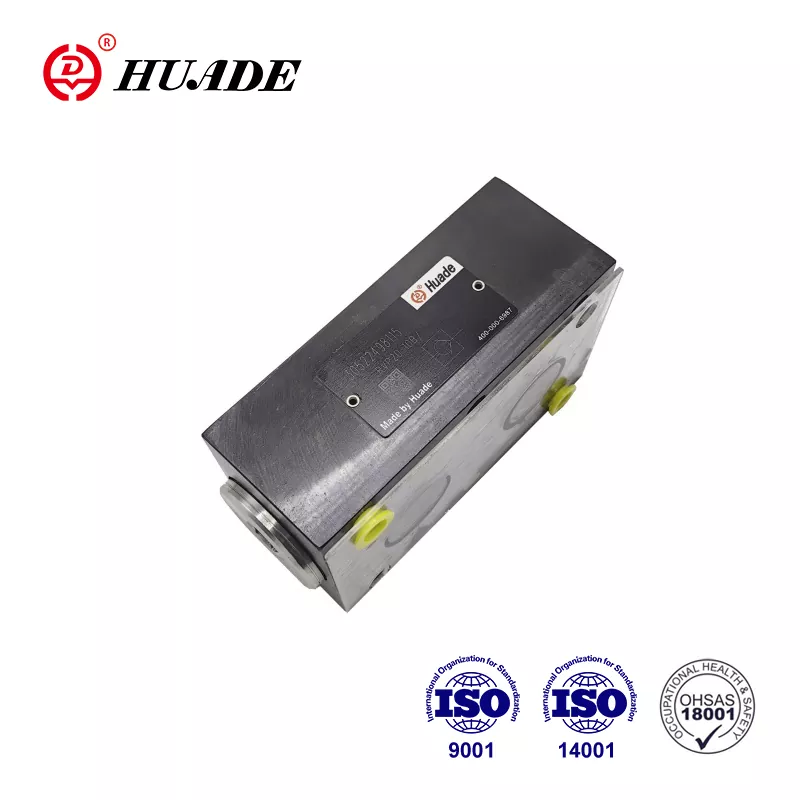

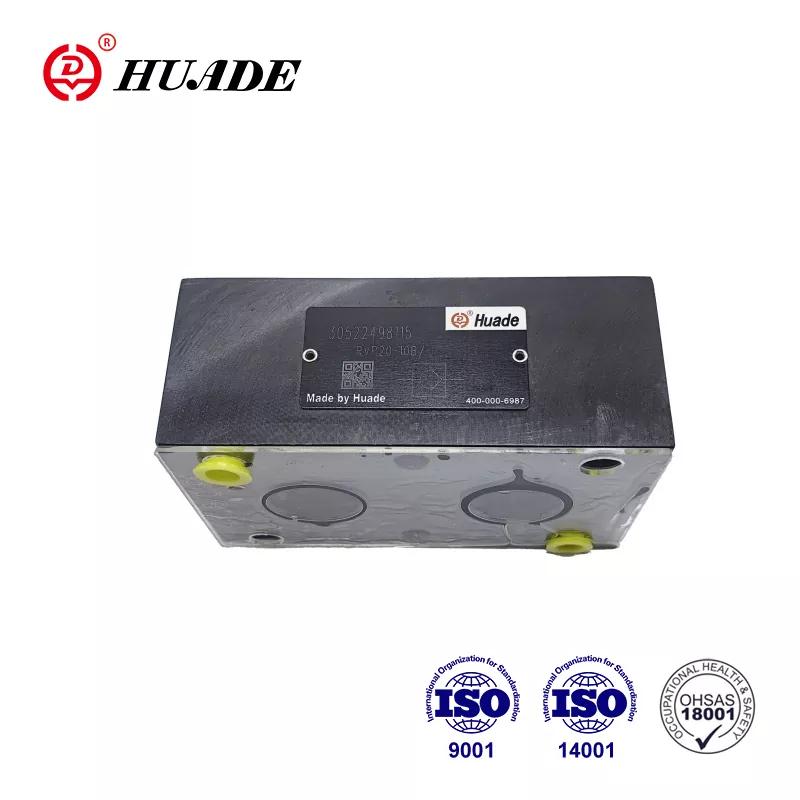

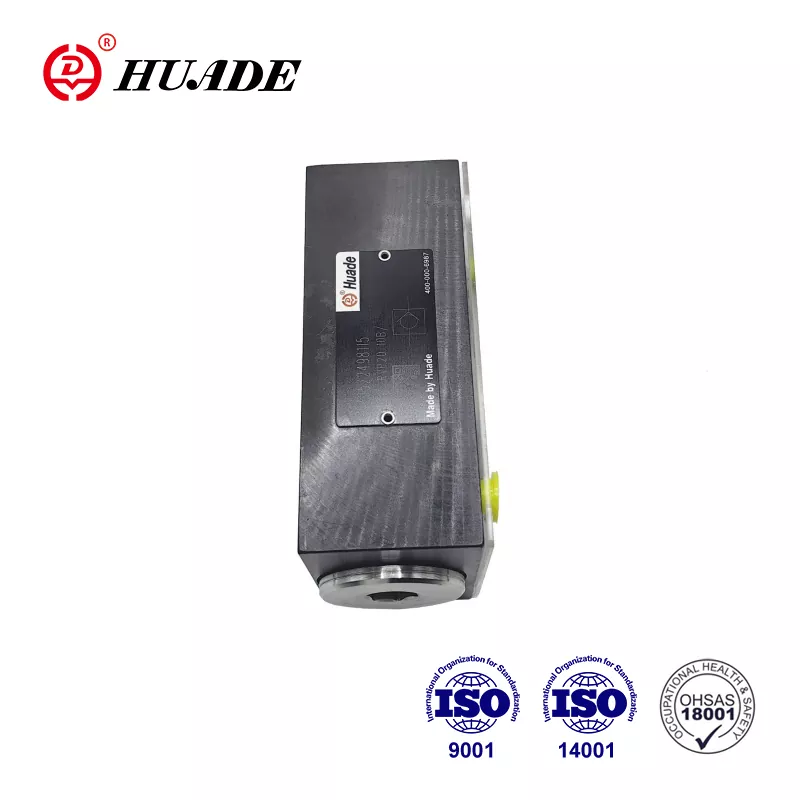

Kontrollventil RVP 20

Zesummenaarbecht mat Rexroth fir d'zweete Kéier am Joer 1995, Huade's High Performance Check Valve RVP 20 kann deeselwechten Typ Ventil komplett ersetzen, dee vum Rexroth ugebuede gëtt. De Präis ass méi raisonnabel. All Huade® Kontrollventil RVP 20 hunn ee Joer Garantie. D'Fabréck huet ISO9001, ISO14001, an ISO45001 passéiert. Huade® Kontrollventile gi wäit an Ingenieurs- a Baumaschinne benotzt, Metallurgie, Maschinnen, asw. Dëst ass eng al Mark a China.

Produktparameter vum Check Valve RVP 20

Produkt Feature an Uwendung vum Check Valve RVP 20

Fonctiounen:

▶ Subplate Verbindung

▶ Leckagefräi Zoumaache an enger Richtung

Applikatioun:

De Kontrollventil RVP 20 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.

Produktioun Detailer vum Check Valve RVP 20

D'Kontrollventil Typ RVP 20 huet d'Aufgab, am léifsten e Flux Leck fräi an eng Richtung zouzemaachen an fräi Flux an der Géigendeel Richtung ze erlaben. D'Strukturdiagramm ass wéi follegt. Et besteet grondsätzlech aus dem Gehäuse (1), Popp (2), Kompressiounsfeder (3), a Fréijoerssëtz (4). De Schlag vun der Kopplung (2), déi op sengem baussenzegen Duerchmiesser geleet gëtt, ass limitéiert duerch e mechanesche Stop. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) de Popp (2) an der zouener Positioun och wann et kee Flux duerch de Ventil ass.

Symbol

Strukturdiagramm

①Wunneng  ②Poppet  ③Fréijoer  ④Fréijoer Sëtz

Notice of Check Valve RVP 20

1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.

2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn.

3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.

4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass.

5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.

6. Surface Ofschloss vun mating Stéck néideg 0,01 / 100mm.
