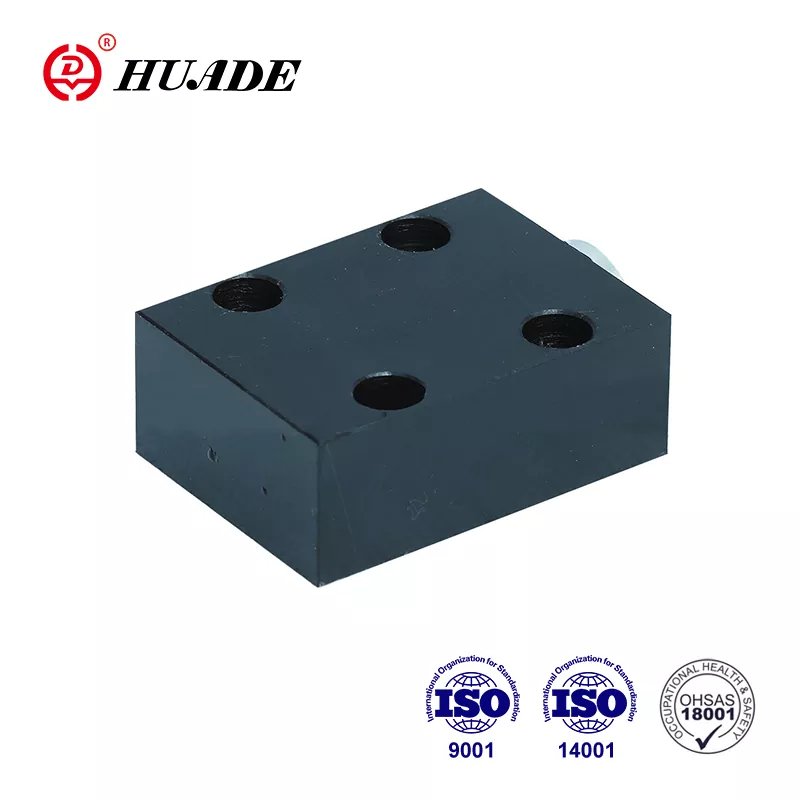

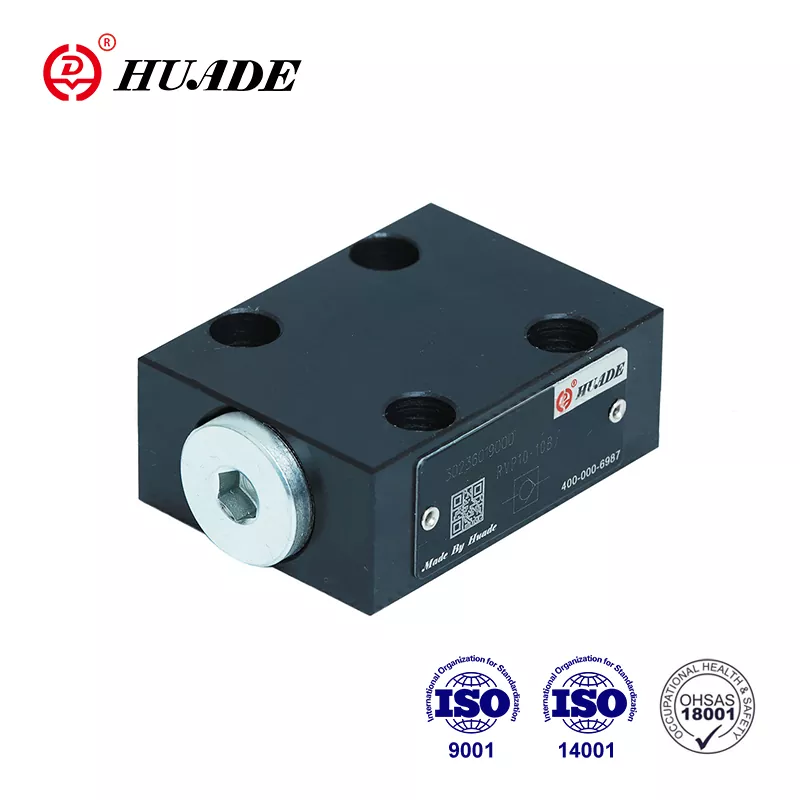

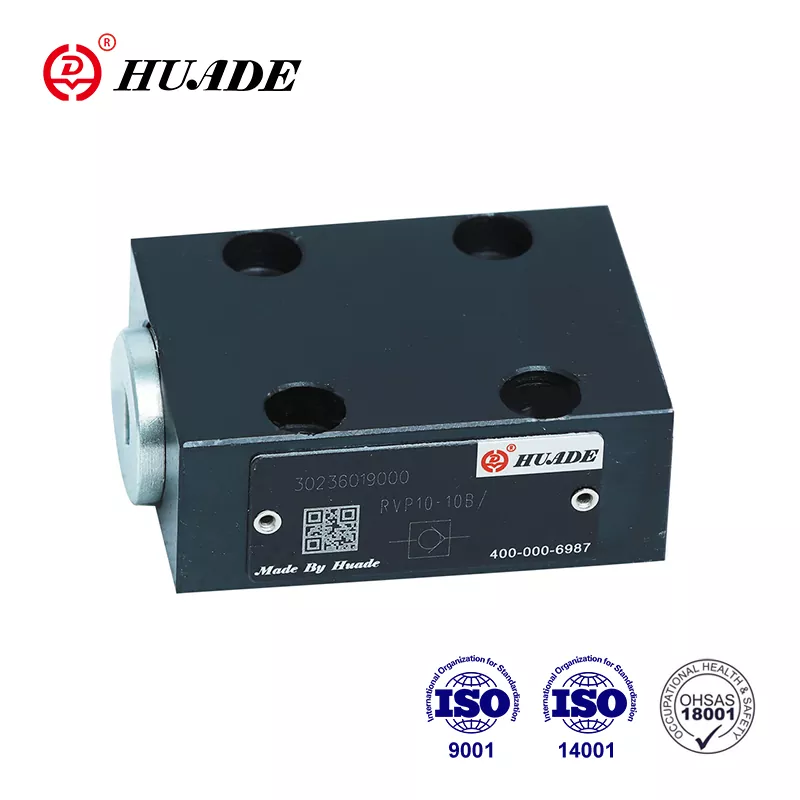

Etabléiert duerch eng strategesch Partnerschaft tëscht de chinesesche an däitsche Regierungen am Joer 1979, Huade huet modernste Technologie vu Rexroth integréiert. Huade® Kontrollventil RVP 10 kann de Rexroth säi Kontrollventil komplett ersetzen. D'Fabréck huet ISO9001, ISO14001, an OH SAS18001 passéiert. Huade® Kontrollventil gi wäit an Ingenieurs- a Baumaschinne benotzt, Metallurgie, Maschinneninstrumenter, Ëmweltschutz, Schëffsbau, Raumfaart, Eisebunnstransit, Petroleum a Petrochemie an aner Felder. All Kontrollventil RVP 10 wäert strikt Tester ënnergoen ier Dir d'Fabréck verléisst fir exzellent Qualitéit ze garantéieren.
|
Technesch Donnéeën |
|||||||||
|
Gréisst |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Betriebsdruck, max (MPa) |
31.5 |
||||||||
|
Ouverturesdrock (MPa) |
0.05 |
||||||||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||||||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
||||||||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||||||||
|
Befestegt Positioun |
fakultativ |
||||||||
|
Gewiicht (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fonctiounen:
▶ Subplate Verbindung
▶ Leckagefräi Zoumaache an enger Richtung
Applikatioun:
De Kontrollventil RVP 10 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.
De Kontrollventil RVP 10 ass eng Poppventilstruktur mat klengem Drockverloscht. Et huet d'Aufgab, am léifsten e Floss Leck fräi an eng Richtung zouzemaachen an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen. ). De Schlag vun der Popp (2), déi op seng geleet gëtt
baussenzegen Duerchmiesser, gëtt duerch eng mechanesch stoppen limitéiert. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) d'Popp (2) an der zouener Positioun och wann et kee Stroum duerch de Ventil ass.
Symbol
Strukturdiagramm
①Wunneng ②Poppet ③Fréijoer ④Fréijoer Sëtz
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn
3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.
4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass
5. Roughness vun der Uewerfläch verbonne mam Ventil ass erfuerderlech op 0,8/
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
