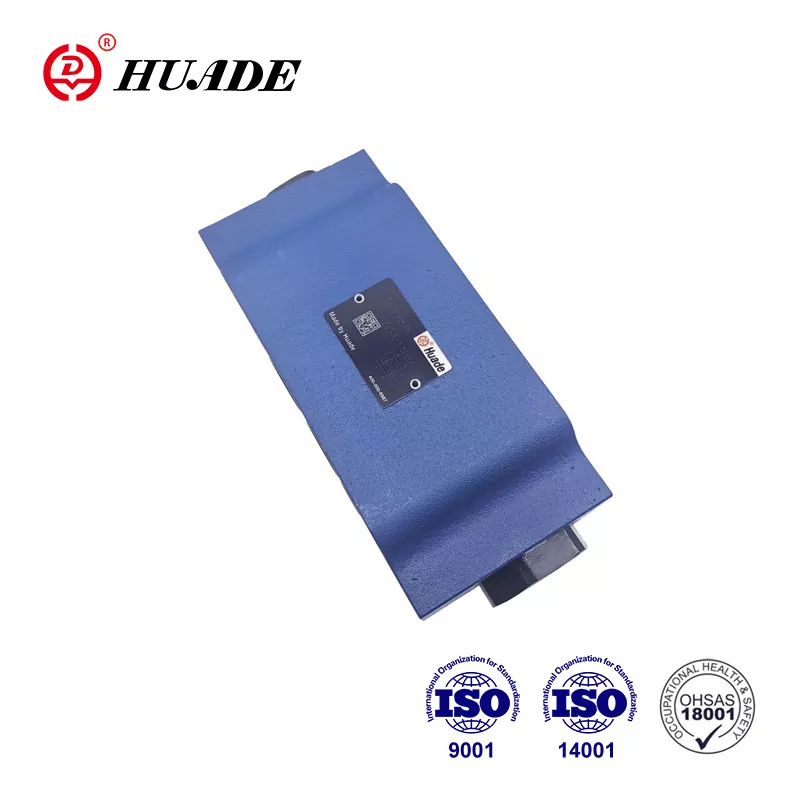

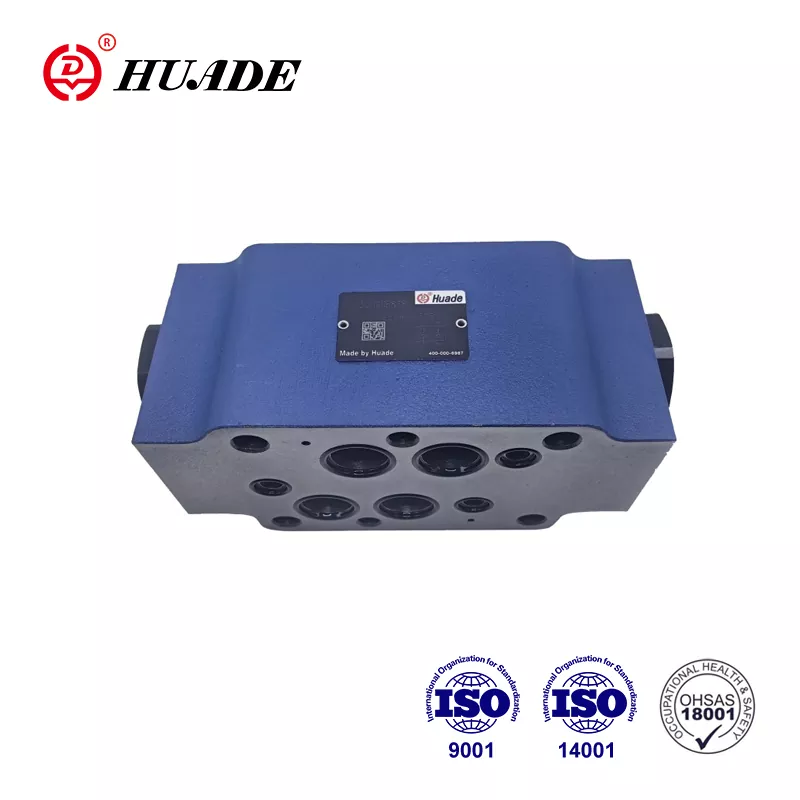

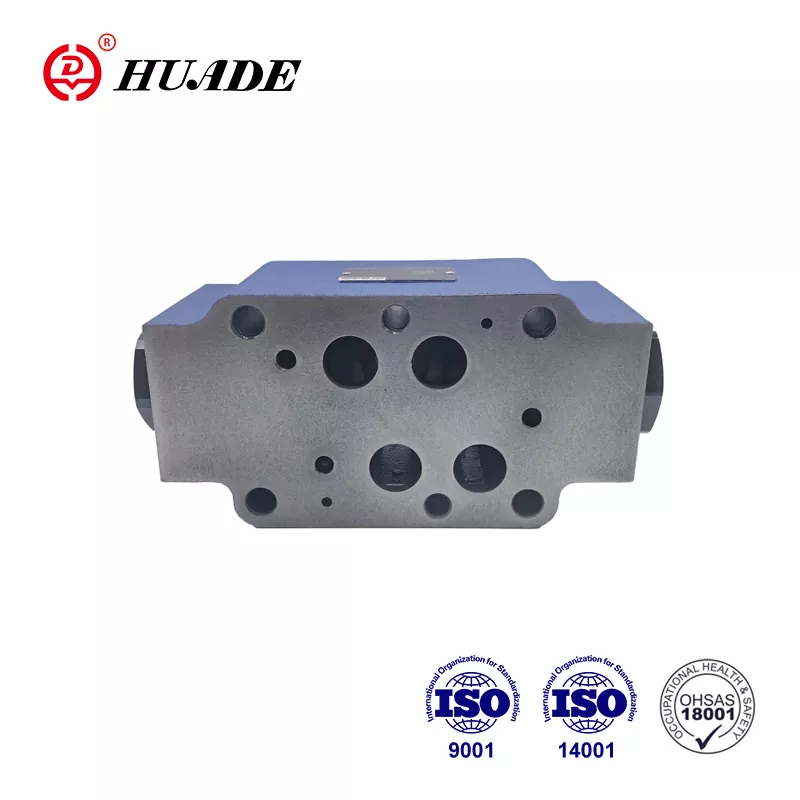

Etabléiert duerch eng strategesch Partnerschaft tëscht de chinesesche an däitsche Regierungen am Joer 1979, Huade huet zweemol mam Rexroth kooperéiert. Huade® Kontrollventil Z2S 16 kann de Rexroth Z2S 16 an der selwechter Serie ersetzen. De Präis ass méi raisonnabel. D'Fabréck huet e gudden Inspektiounssystem fir eng stabil Leeschtung ze garantéieren. All Z2S 16 gëtt a Standardkartonen a waasserdichte Plastiksverpackungen verpackt ier Dir d'Fabréck verléisst. Huade huet ISO9001, ISO14001, an OH SAS18001 passéiert. Huade® hydraulesch Richtungsventile ginn an der Militärindustrie benotzt wéinst zouverléissege Leeschtung. Et ass eng al national Mark a China.
|
Gréisst |
6 |
10 |
16 |
22 |
|
Max.flow (L/min) |
zu 60 |
zu 120 |
zu 300 |
zu 450 |
|
Max. Betribsdrock (MPa) |
bis 31.5 |
|||
|
Rëssdrock (MPa) |
Gesinn charakteristesch Kéiren |
|||
|
Richtungen |
Gesinn Symboler |
|||
|
Beräich Verhältnis |
A1/A2=1:3 |
A1/A2=1:11.45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|||
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|||
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
|||
|
Gewiicht (Kg) |
ongeféier 0,8 |
ca 3 |
ongeféier 6,5 |
ca.12 |
Fonctiounen:
▶ Fir Gebrauch a vertikale Stackversammlungen
▶ Fir d'leckfräi Zoumaache vun engem oder zwee Serviceporten
▶ Porting Muster op Din 24 340 Form A, ISO4401 an CETOP - RP 121H
Applikatioun:
Dëse Kontrollventil Z2S gëtt fir vertikal Stackinstallatioun benotzt. Et kann een oder zwee schaffen Ueleg Häfen ouni Leckage wéi néideg Sigel.
Pilot operéiert Kontrollventil Typ Z2S 16 ass Sandwichplackdesign. Et gëtt fir d'leckfräi Zoumaache vun engem oder zwee Service Ports benotzt, och fir laang Zäit. Free Flux geschitt vun A1 op A2 oder B1 op B2. Flow an A1 B1 déi entgéintgesate Richtung ass blockéiert. Wann d'Flëssegkeet vun A1 op A2 fléisst, gëtt d'Spull gedréckt a gëtt no riets gedréckt, doduerch de Kugelpoppventil opgemaach, deen dann d'Poppet opmaacht. Fir d'korrekt Schließung vum Ventil ze garantéieren, mussen d'A2 B2 Serviceports vum Richtungsventil mam Tank an der neutraler Positioun verbonne sinn.
Symbol vun Z2S
Typesch Circuit Beispill vun Z2S
