Wann hydraulesch Systemer mussen Drock halen ouni Leck, gëtt d'Scheckventil Sandwich Plack Z2S 10 e wesentleche Bestanddeel. Dëse pilotbetriebene Réckschlagventil vu Bosch Rexroth ass zënter Joeren eng zouverlässeg Wiel an der industrieller Hydraulik, a Verständnis wéi et funktionnéiert kann Iech hëllefen besser Entscheedunge fir Är Ausrüstung ze treffen.
Wat mécht den Z2S 10 anescht
Den Z2S 10 ass net nëmmen en einfache Kontrollventil. Et ass e pilotbetriebenen Design deen tëscht hydraulesche Komponenten sëtzt a wat Ingenieuren eng Sandwichplackkonfiguratioun nennen. Dëst bedeit datt Dir et direkt tëscht anere Ventile oder Aktuatoren stackelt ouni extra Piping oder Montageklammern ze brauchen. D'Ventilblocken fléissen an eng Richtung komplett, wärend kontrolléiert Verëffentlechung erlaabt wann néideg duerch e Pilotsignal.
Den Design benotzt zwee Haaptdeeler déi zesumme schaffen. E Kontrollspool reagéiert op Pilotdrock, an e Kugelsitzventil bitt déi tatsächlech Spärfunktioun. Wann de Pilotdrock den X- oder Y-Hafen erreecht, verännert de Spull an mécht de Ballsëtz op, wat d'Flëssegkeet hannerlooss léisst. Ouni dat Pilot Signal hält d'Scheckventil Sandwich Plack Z2S 10 de Circuit mat Null Leckage gespaart.
Technesch Spezifikatioune déi Matière
D'Zuelen hannert der Z2S 10 ze verstoen hëlleft Iech ze wëssen ob et Äre System passt. Dëse Ventil handhabt Drock bis zu 315 Bar, wat déi meescht industriell Uwendungen ofdeckt. Flowkapazitéit erreecht 120 Liter pro Minutt, gëeegent fir mëttel bis grouss Aktuatoren. De knackendrock an der fräier Flow-Richtung kënnt a véier Optiounen: 1,5, 3, 6 oder 10 Bar. Dir wielt d'Versioun baséiert op wéi vill Réckdrock Äre System brauch.
Temperaturbereich ass och wichteg. Standard NBR-Dichtungen funktionnéieren vun -30 ° C bis +80 ° C, während FKM-Dichtungen -20 ° C bis +80 ° C handhaben, awer eng besser Kompatibilitéit mat biologesch ofbaubare hydraulesche Flëssegkeeten ubidden. De Ventil waacht ongeféier 3 Kilogramm a montéiert an all Positioun, obwuel vertikale Stacking am beschten fir déi meescht Installatiounen funktionnéiert.
Flesseggassystem Propretéit ass kritesch fir de kontrolléieren Krunn Sandwich Plack Z2S 10. Den Hiersteller recommandéiert ISO 4406 Propretéit Niveau vun 20/18/15 oder besser. Dreckeg Ueleg verursaacht d'intern Deeler ze halen, wat zu Feelfunktioun féiert. D'Installatioun vun enger korrekter Filtratioun verhënnert dës Probleemer a verlängert d'Ventilliewen.
Wéi de Pilot Operatioun Wierker
D'Pilotbetrieb Feature setzt dëse Ventil ausser Basis Kontrollventile. An engem typesche Setup verbënnt Dir den Hafen A1 mat Ärem Aktuator an A2 mat Ärem Richtungskontrollventil. Flow bewegt sech fräi vun A1 op A2 wann den Drock d'Krackendrockinstellung iwwerwannt. Awer wann Dir probéiert d'Flëssegkeet zréck vun A2 op A1 ze drécken, blockéiert de Ballsëtz et komplett.
Fir de gefaangenen Drock ze befreien, gitt Dir Pilotdrock op den Hafen X. Dëse Pilotdrock kann zimmlech niddereg sinn, dacks just 1,5 bis 10 Bar ofhängeg vun Ärer Konfiguratioun. D'Kontrollspool wiesselt, mechanesch de Kugelsitzventil opmaachen. Elo kann Flëssegkeet vun der Aktuatorsäit zréck duerch de Ventil zréckkommen. Dës kontrolléiert Fräisetzung verhënnert Schock a Kaméidi an Ärem hydraulesche Circuit.
D'Pre-Ouverture Feature an Standardversioune bedeit datt de Ventil liicht opmaacht ier de vollen Pilotdrock ukomm ass. Dës graduell Handlung glat den Drockiwwergang. E puer Versioune wéi de SO41 eliminéieren d'Pre-Ouverture fir Uwendungen wou Dir méi schaarf Kontroll wëllt, obwuel dëst méi Kaméidi beim Wiessel erstellen kann.
Installatioun an Opriichte Detailer
Montage vun der Kontrollventil Sandwich Plack Z2S 10 follegt den ISO 4401 Standard fir Gréisst 05 Ventile. D'Montagemuster benotzt véier M6 Schrauwen, déi op 15,5 Newton-Meter gedréint sinn. Surface Finish op Ärer Montageplack soll Rz 4 Mikrometer oder méi glatter sinn fir Leckage laanscht d'O-Réng ze vermeiden.
Wann Dir Komponenten stackelt, berechent d'Bolzlängt suergfälteg. Dir musst duerch all d'Sandwichplacke plus d'Basisventil oder Manifold goen. Den Z2S 10 füügt 50 Millimeter op Är Stack Héicht an der Standardkonfiguratioun. Portverbindunge passen Standard ISO Musteren, sou datt et kompatibel ass mat de meescht industrielle hydraulesche Komponenten.
O-Réng versiegelen all Portverbindungen. Dës musse mat Ärer hydraulescher Flëssegkeet kompatibel sinn. Mineral Ueleg Systemer benotzen NBR Seals, iwwerdeems Systemer Lafen HETG oder aner biodegradable Flëssegkeeten brauchen FKM Seals. Installéiere vun beschiedegten oder falschen Dichtungen verursaacht Leckage- a Kontaminatiounsproblemer.
Gemeinsam Uwendungen an der Industrie
Machine Tools benotzen d'Scheckventil Sandwich Plack Z2S 10 fir Workpiece Positiounen während Tool Ännerungen ze halen. Ouni dëse Ventil géif den hydraulesche Zylinder aus Uelegleckage dreiwen, an d'Präzisioun ruinéieren. De Pilot Verëffentlechung erlaabt kontrolléiert Bewegung wann de Maschinnzyklus erëm geet.
Injektiounsformmaschinne vertrauen op dës Ventile fir de Schimmelklemmdrock konstant ze halen während der Ofkillphase. All Drock drop géif defekt Deeler schafen. Den Z2S 10 sperrt de Klemmzylinder zolidd wärend de minimale Pilotdrock fir d'Verëffentlechung tëscht Zyklen benotzt.
Hydraulesch Pressen brauche präzis Positiounshale wärend Multi-Schrëtt Formingsoperatiounen. D'Kontrollventil Sandwich Plack Z2S 10 verhënnert datt de Ram tëscht Presseschlag no ënnen kräizt. Dëst verbessert Deelqualitéit an Bedreiwer Sécherheet andeems onerwaart Bewegung eliminéiert gëtt.
Material Handhabungsausrüstung wéi Forklifts benotzt dës Ventile fir d'Laascht drop ze vermeiden wann hydraulesch Linnen feelen. De Pilotbetrieb Design erlaabt normal Erhiewung an Ofsenkung wärend d'Sécherheetsausschloss an der Laaschtrichtung ubitt.
Bestellung Coden a Varianten
Bosch Rexroth benotzt e spezifesche Codesystem fir d'Z2S 10 Serie. D'Basisformat ass Z2S 10 gefollegt vu Buschtawen an Zuelen, déi spezifesch Features uginn. Eng eidel Positioun bedeit datt béid Ports A a B Spärfunktioun hunn. De Bréif A bedeit nëmmen Port A Blocks, während B heescht nëmmen Port B Blocks.
D'Zuel duerno weist de Rëssdrock un: 1 fir 1,5 Bar, 2 fir 3 Bar, 3 fir 6 Bar, a 4 fir 10 Bar. Da kënnt 3X weist d'Komponente Serie. De Bréif V schéngt wann FKM Seals Standard NBR Seals ersetzen. Zousätzlech Coden wéi SO14, SO40, SO41 oder SO60 weisen speziell Features wéi Schlagbegrenzung oder extern Kontrollports un.
Eng gemeinsam Deel Zuel ass R900407394 fir Standard duebel-port Versioun mat 1,5 Bar knacken Drock. D'Single-Port A Versioun huet d'Nummer R900407424. Wann Dir FKM Seals fir biodegradéierbar Ueleg braucht, kuckt no Deelnummeren wéi R900407439.
Flëssegkeet Kompatibilitéit an Ënnerhalt
D'Scheckventil Sandwich Plack Z2S 10 funktionnéiert mat de meeschte hydraulesche Flëssegkeeten. Standard Versiounen handhaben Mineralöle wéi HL, HLP, an HVLP ouni Probleemer. Viskositéit Gamme vun 2,8 ze 500 Quadratmillimeter pro Sekonn, deckt alles aus dënn hydraulesch Flëssegkeeten ze décke Ueleg an kal Konditiounen.
Biodegradéierbar Flëssegkeeten erfuerderen Opmierksamkeet op d'Versiegelungsmaterial. HFC Flëssegkeeten Aarbecht mat NBR Seals, mee HETG an HFDU Uelecher brauchen FKM Seals fir eng Verschlechterung verhënneren. D'Benotzung vum falschen Dichtungsmaterial féiert zu Schwellung, Härtung oder Rëss, wat Leckage a Kontaminatioun verursaacht.
Regelméisseg Ënnerhalt involvéiert d'Hydraulesch Flëssegkeetsreinheet ze kontrolléieren an d'Filterelementer z'ersetzen ier se ëmgoen. Kontaminatioun weist sech als schlëmm Ventilreaktioun oder Versoen ze befreien wann de Pilotdrock gëllt. D'Uelegprouwen huelen an se no ISO 4406 Standarden analyséieren, fënnt Problemer fréi.
Seal Ersatz Intervalle hänkt op Betribssystemer Konditiounen. Héich Temperatur Operatioun oder aggressiv Flëssegkeeten verkierzen Sigel Liewen. Wann Dir de Ventil opbaut, passt d'Dichtungsmaterial mat Ärem Flëssegkeetstyp un a kontrolléiert all intern Deeler fir Verschleiung oder Schued.
Alternativ Léisunge vergläichen
Aner Hiersteller bidden Pilotbetrieb Kontrollventile, awer den Z2S 10 Sandwich Plack Design huet Virdeeler. Parker d'CVS Serie stellt ähnlech Funktioun mat méi héich Flux Kapazitéit bis zu 150 Liter pro Minutt, mee fehlt der Pre-Ouverture Fonktioun dass Drock Iwwergäng am Z2S smooths 10. Eaton PVG Serie benotzt méi kompakt Dimensiounen, mee bitt manner knacken Drock Optiounen.

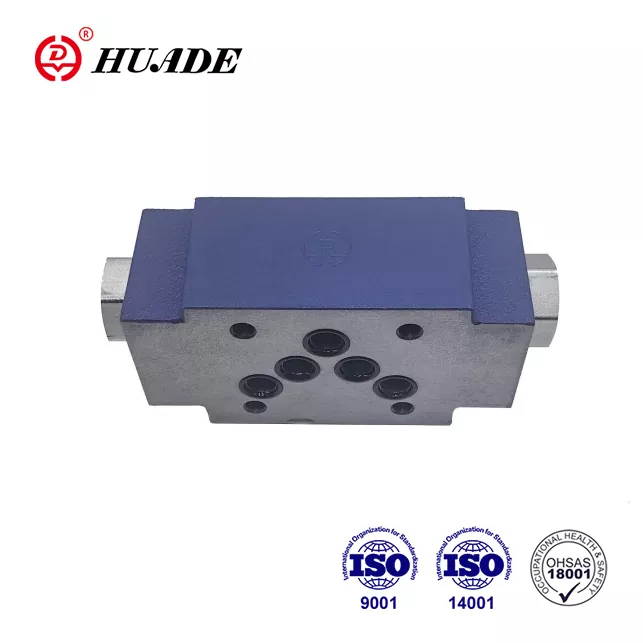

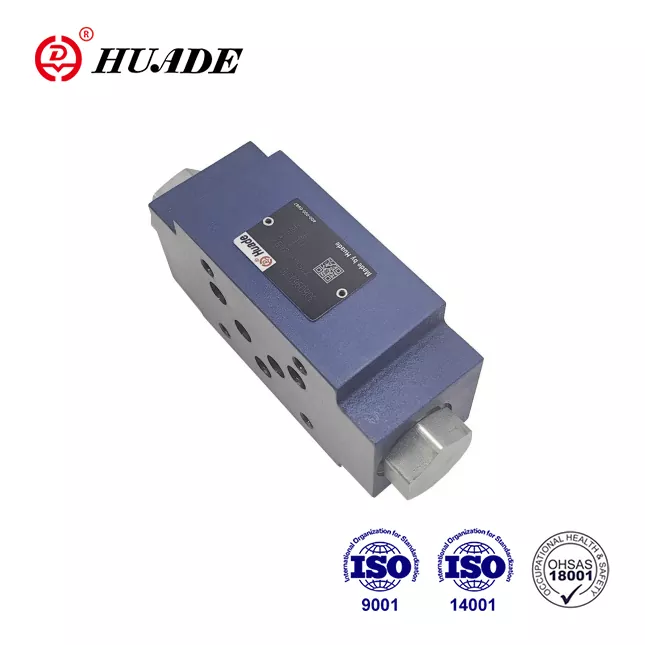

E puer asiatesch Hiersteller wéi Huade produzéieren Z2S 10 kompatibel Ventile zu méi niddrege Präisser. Dës funktionnéieren adequat a manner usprochsvollen Uwendungen awer passen vläicht net mat der Haltbarkeet vum Bosch Rexroth an haarden Ëmfeld oder mat kontaminéiertem Ueleg. D'Metallurgie an d'Dichtungsqualitéit an der origineller Ausrüstung beweist allgemeng besser iwwer laang Liewensdauer.
Einfach Kontrollventile ouni Pilotoperatioun kaschten manner a montéieren méi kompakt. Wéi och ëmmer, si kënnen net kontrolléiert Verëffentlechung vum gefangenen Drock ubidden. Dës Begrenzung mécht se net gëeegent fir Uwendungen wou Dir den Aktuator a béid Richtungen ënner Kontroll muss bewegen.
Pilot Drock Ufuerderunge
Pilotdrockbedürfnisser ze verstoen hëlleft Iech zouverlässeg Circuiten ze designen. D'Scheckventil Sandwichplack Z2S 10 brauch nëmmen ongeféier 1,5 bis 10 Bar am Pilothafen fir voll opzemaachen, ofhängeg vum Haaptdrock a Stroum. Dës niddereg Ufuerderung bedeit datt Dir dacks Pilotdrock vun existente Kontrollventile kënnt tippen ouni Boosterkreesser ze addéieren.
D'Kontrollöffnungsverhältnis vu ongeféier 1 bis 11,5 tëscht Pilotberäich an Haaptpoppberäich gëtt dës gënschteg Drockmultiplikatioun. Kleng Pilot Kräften schafen grouss Ouvertureszäiten Kräften op de Ball Sëtz. Dës Effizienz reduzéiert den Energieverbrauch an d'Wärmegeneratioun an Ärem System.
Wann de Pilotdrock ënner der Schwell fällt, mécht de Ventil direkt zou. Fréijoer Kraaft setzt de Ball fest géint säi Sëtz. Dës séier Schließung verhënnert de Réckfluss, awer kann Drockspikes kreéieren wann de Circuit eng korrekt Schockabsorptioun feelt. Füügt kleng Akkumulatoren oder Restriktiounsventile dampen dës Transienten.
System Integratioun Considératiounen
D'Integratioun vun der Kontrollventil Sandwich Plack Z2S 10 an Ärem hydraulesche Circuit erfuerdert Planung. De Ventil muss tëscht dem Direktiounskontrollventil an dem Aktuator um Hafen sëtzen, deen Dir wëllt spären. Pilot Linnen Verbindung zu der Richtung Krunn Géigendeel Aarbecht port, sou Pilot Drock kënnt automatesch wann Dir Richtung ëmgedréint.
Tankverbindunge fir d'Kontrollspooldrainage si wichteg. D'Versioun SO60 bitt e separaten T Hafen fir d'Pilotsektioun op den Tank ze drainéieren, fir den Drockopbau ze verhënneren, deen d'Ventiloperatioun kéint stéieren. Standardversioune drain intern duerch den Haaptkreeslaf, wat an de meeschte Applikatiounen gutt funktionnéiert, awer a spezialiséierte Circuiten kann Problemer verursaachen.
Wann Dir méi Z2S 10 Ventile an engem System benotzt, brauch jidderee säin eegene Pilotsignal. Cross-connecting Pilot Häfen kënnen onerwaart Interaktiounen kreéieren wou d'Ouverture vun engem Ventil en aneren beaflosst. Halen Pilot Kreesleef onofhängeg ausser Dir speziell Design fir kombinéiert Operatioun.
Troubleshooting gemeinsam Problemer
Wann d'Kontrollventil Sandwichplack Z2S 10 net richteg blockéiert, ass d'Kontaminatioun déi üblech Täter. Dreckpartikelen kommen tëscht dem Kugel a Sëtz, a kreéiert e Leckwee. De System spülen an d'Filtratioun verbesseren fixen déi meescht Fäll. Wann d'Leckage no der Botzen bleift, kann de Sëtz Schued hunn, deen Ersatz erfuerdert.
Versoen fir mam Pilotdrock opzemaachen heescht dacks datt d'Kontrollspool festhält. Dëst geschitt wann Lacker aus iwwerhëtzten Ueleg opbaut oder wann Waasserverschmotzung Korrosioun verursaacht. Demontage a Botzen vum Ventil restauréiert d'Funktioun, awer Dir sollt och d'Wurzelursaach an Ärem hydraulesche Flëssegkeetszoustand adresséieren.
Exzessiv Kaméidi während der Ouverture weist normalerweis op Kavitatioun oder séier Drockännerungen. D'Pre-Ouverture Fonktioun verhënnert normalerweis dëst, sou Kaméidi proposéiert entweder eng Net-Pre-Ouverture Versioun oder gedroe intern Deeler datt d'Ouvertureszäiten Sequenz verzögeren. D'Versioun ze kontrolléieren an d'Verschleiung ze kontrolléieren hëlleft d'Fixatioun ze identifizéieren déi néideg ass.
Lues Äntwert op Pilot Signaler kann niddereg Pilot Drock oder intern Auswee ronderëm de Kontroll spool uginn. Miessung vum Pilotdrock um Ventilinngang bestätegt ob Äre Circuit genuch Signal gëtt. Intern Leckage erfuerdert Ventil nei opzebauen mat neien Dichtungen an Inspektioun vum Spullbuerzoustand.
Käschten an Disponibilitéit
Präisser fir d'Scheckventil Sandwich Plack Z2S 10 variéieren jee no Regioun a Fournisseur. Original Bosch Rexroth Ventile duerch autoriséiert Distributeuren am UK kaschten ongeféier £ 605 virun TVA fir Standardversioune. Präisser an anere Regiounen ënnerscheeden baséiert op lokal Verdeelung Netzwierker an Import Flichten.
Alternativ Fournisseuren a kompatibel Produkter kaschten manner. Asiatesch fabrizéiert Äquivalente kënnen 30 bis 50 Prozent ënner Bosch Präisser lafen, wärend raisonnabel Qualitéit fir manner kritesch Uwendungen behalen. Kaafen duerch industriell Versuergungsplattforme wéi MISUMI oder allgemeng Maartplaze wéi eBay bréngt heiansdo Remise, obwuel d'Authentizitéit z'iwwerpréiwen wichteg gëtt.
Lead Zäiten hänkt dovun of, ob Distributeuren déi spezifesch Versioun stockéieren déi Dir braucht. Gemeinsam Varianten wéi der duebel-port 1,5 Bar Versioun Schëff séier aus Inventar. Ongewéinlech Konfiguratiounen mat speziellen Optiounen kënnen Fabréckbestellunge mat e puer Wochen Liwwerzäit erfuerderen. Planung viraus an Erhalen Ersatzstécker fir kritesch Maschinnen verhënnert deier Ënnerbriechung.
Ëmwelt- an Zukunft Trends
Hydraulesch Ausrüstung benotzt ëmmer méi biodegradéierbar Flëssegkeeten fir den Ëmweltimpakt vu Spills a Lecker ze reduzéieren. D'Scheckventil Sandwichplack Z2S 10 passt op dësen Trend duerch FKM-Dichtungsoptiounen kompatibel mat HETG an aner Bio-baséiert Flëssegkeeten. Dës Kompatibilitéit léisst Iech op ëmweltfrëndlech Hydraulik upgraden ouni all Är Ventile ze ersetzen.
Méi streng Emissiounsreglementer drécke fir besser Dichtung an hydraulesche Systemer. Null Leckage Blockéierung am Z2S 10 hëlleft Maschinnen dës Normen ze treffen. Ausrüstung, déi a sensiblen Ëmfeld wéi Liewensmëttelveraarbechtung oder propper Zëmmer funktionnéiert, profitéiert besonnesch vun der zouverléisseger Dichtung déi dëse Ventil ubitt.
Zukünfteg Entwécklunge kënnen elektronesch Iwwerwaachung op hydraulesch Ventile bréngen. Sensoren, déi Pilotdrock, Flowrate oder Ventilpositioun erkennen, kënne mat Maschinnekontrollsystemer integréieren. Wärend de Basis Z2S 10 Design reng mechanesch bleift, wäerten dës Ergänzunge prévisiv Ënnerhalt a besser Systemoptimiséierung erméiglechen.
Déi richteg Wiel maachen
Auswiel vun der Kontrollventil Sandwich Plack Z2S 10 mécht Sënn wann Dir zuverlässeg Drockhaltung an engem kompakten Package braucht. D'Sandwichplackmontage spuert Plaz a reduzéiert potenziell Leckpunkte am Verglach mat Inline Ventilinstallatiounen. Pilot Operatioun gëtt Iech kontrolléiert Fräisetzung ouni komplex zousätzlech Circuit.
Bedenkt Är Drockniveauen, Flowfuerderungen a Flëssegkeetstyp wann Dir bestellt. Match der knacken Drock op Äre System Besoinen, Equiliber tëscht niddereg Resistenz am fräi Flux an adäquate Preload fir fest Sëtzung. Wielt FKM Seals wann Dir eppes anescht wéi Mineralöl lafen fir laang Dichtungsliewen ze garantéieren.
Den Z2S 10 funktionnéiert am Beschten a Systemer mat gudder Flëssegkeet a regelméissegen Ënnerhalt. Wann Är Operatioun op vernoléissegt Ënnerhalt oder ganz dreckeg Bedéngungen tendéiert, kann de Ventil Zouverlässegkeetsprobleemer erliewen. An deene Fäll kënne méi robust Designen mat méi grousse Spillraum besser déngen trotz hire méi héije Leckraten.
Fir déi meescht industriell hydraulesch Applikatiounen, déi Positiounshaltung a kontrolléiert Verëffentlechung erfuerderen, liwwert d'Scheckventil Sandwichplack Z2S 10 zouverlässeg Leeschtung zu vernünfteg Käschten. Seng laang Streck Rekord a breet Disponibilitéit maachen et eng sécher Wiel fir nei Motiver an Ersatz Uwendungen gläich.
