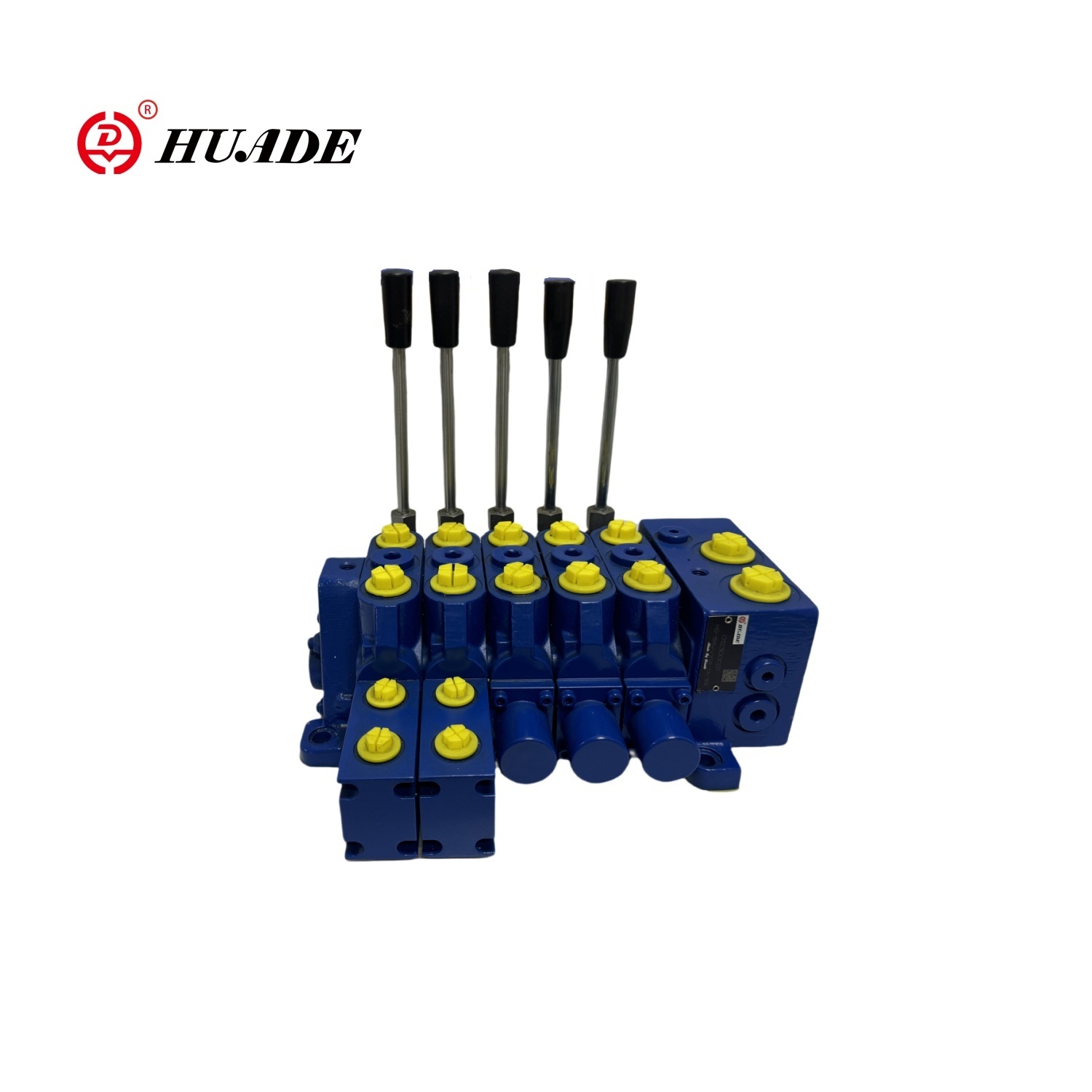

MWVX12-1x Multi-Way Valve haaptsächlech gëlteg an Felder wéi Baumaschinn, Pile Maschinn Maschinnen, an anerer. Et weist eng Drock Kompensatiounsfunktioun (Post-Ventil Kompensatioun). De Flowverdeelung huet e Last-onofhängege Verdeelungsmodus verdeelt, bekannt als Luddv (Last-Sensing an entléisst mat rariabele Ventilementsplack) System. Ënner béide Flow Ënnerbau an d'Sättigungskonditioune kënnen all Auswierkungen normalerweis weider bedreiwen. De Produkt huet e moduläre Design adoptéiert, erlaabt flexibel Kombinatiounung no dem Benotzerbedierfnesser.
| Normalerweis | ||||||
| Gewun Du | Eent-Stéck Multi-Wee Valve (kg) | 5.5 | ||||
| Enn Plate | 1.5 | |||||
| Ueleg Import | 7 | |||||
| Installatiounsplaz | All Location | |||||
| Ueleg Port Type | Threaded Verbindung | |||||
| Hydraulesch Parameteren | ||||||
| Bewäerten Flow | Ueleg Inlet p (l / min) | 120 | ||||
| Schafft Uelegport a, b (l / min) | 70 | |||||
| Bewäerten Drock | Ls (Bar) | 250 | ||||
| Maximum Aarbechtsdrock vum Uelegport | P (Bar) | 250 | ||||
| A, b (Bar) | 300 | |||||
| T (Bar) | 20 | |||||
| a, b (Bar) | 35 | |||||
| Maximal Pilotdrock beim Ueleghart | Benotzt eng Kontrollkurve vu 6 bis 25 Bar an dofir suergt den Ueleg Inletdrock (minimum 3 Bar) | |||||
| Range | ||||||
| Hydraulesch Ueleg | Din51524 Mineralueleg oder VDMA24569 HEES | |||||
| Hydraulesch Ueleg Temperatur (℃) | -20 bis 80 | |||||
| Viscosity Range v mm2 / s | 10 bis 380 | |||||
| Permissibel Kontaminatioun Niveau vun hydraulesche Ueleg | 20/18/16 Niveau | |||||
| Propretéit Niveau no der IS04406 (c) | Et ass recommandéiert e Filter mat enger Minermfiltratioun vun Β1,75 ze benotzen | |||||
| Uwendungsmëttel | Circuit Ueleg Port | |||||
| P, t (a) | P, t (s) | M, ls | A, b, p3 | A, B | ||
| Pipe passt op décke Dréimoment (nm) | 50 | 70 | 20 | 50 | 20 | |
| System Drock Astellung | Astellung vun der LS Drockreliefliewe | |||||
| NOTIZ: Spray net de Ventilblock direkt mat der prebrieger Flëssegkeet | ||||||
Eegeschaften:
| Dréckt | 300bar |
| Fléissen | 120L / min |
| Nominell Drock | 250Bar (Pump Säit) |
| 300bar (Aktuator Säit) |
1.Load Drock-onofhängeg Flowverdeelung (Ludv)
Fir variable Pompelen / fir fix Verdrängung Pompelen
Gebaut-in Last Holding Ventil
Ausluede Funktioun
2.Good Äntwert Charakteristiken
3.RErring Ceak Wäert
4.Flushing a killt
5.Low Risiko vu Cavitation
6.Chip Struktur: Ueleg Inlet; kann duerch Chipverbindung ausgebaut ginn (maximal 8 Verbindungen op enger Säit, bis zu 16 Verbindungen mat Tëschprüfung)
7.Control Form: Hydraulesch Kontroll; manuell Floss Kontroll; hydraulesch an manuelle Verbindung Kontroll
8.LOladrock Kompensatioun; héich Widderhuelung; Niddereg Hysteresis
9.VALVE CORE BRECK ALTER KANN EDE FLOW APPLUS
10.Laad Relief Ventil: Grouss-Gréisst Pilot-Operéiert Companaktorgepatroune mat Uelegverflossfunktioun
11.SS Drock limitéierend Funktioun: Fir de ganze Multi-Way Ventil benotzt
Uwendung:
MWVX12-1x Multi-Way Valve haaptsächlech gëlteg an Felder wéi Baumaschinn, Pile Maschinn Maschinnen, an anerer.
