Wann e pneumatesche Zylinder ze séier bewegt oder mat Stick-Slip Bewegung kämpft, läit d'Léisung normalerweis an der korrekter Flowkontrollventil Selektioun an Installatioun. E pneumatesch Flow Kontrollventil reguléiert de kompriméierte Loftfloss fir d'Aktuatorgeschwindegkeet ze kontrolléieren, sou datt et essentiell ass fir all automatiséiert System, deen e präzise Bewegungstiming erfuerdert. Am Géigesaz zu hiren hydraulesche Géigeparteien mussen dës Ventile mat kompressibel Flëssdynamik handelen, wou Drockverhältnisser a sonesch Flowbedéngungen d'Kontrollkarakteristiken grondsätzlech änneren.

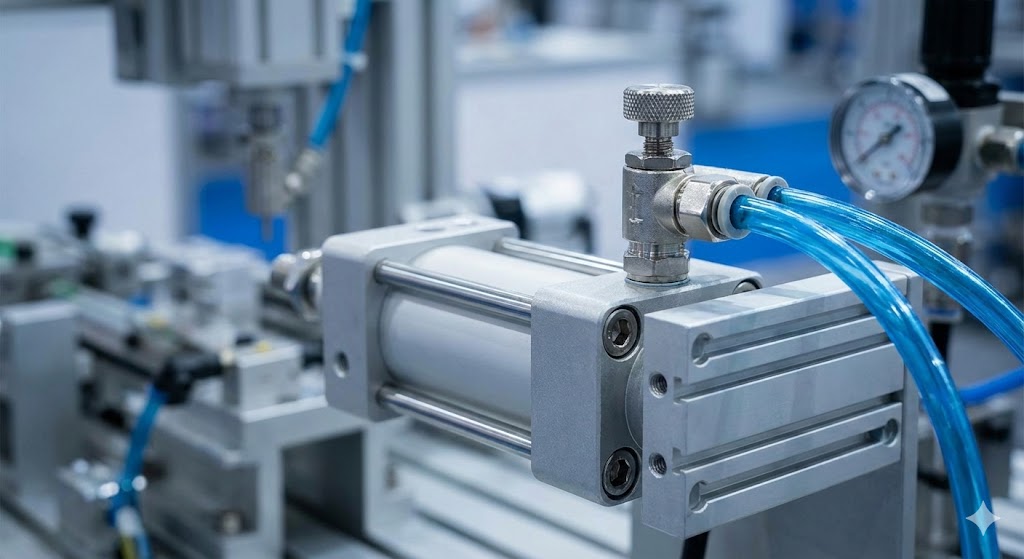

Wéi pneumatesch Flow Kontrollventile funktionnéieren
D'Basisfunktioun beinhalt eng variabel Restriktioun am Loftwee ze kreéieren. Wéi kompriméiert Loft duerch déi verréngert Ouverture passéiert, konvertéiert Drockenergie an kinetesch Energie, a produzéiert en Drockfall, deen den Downstream Flowrate reduzéiert. Awer kompriméiert Loft behält sech anescht wéi inkompressibel Flëssegkeeten, a féiert Komplexitéiten, déi d'Kontrollstabilitéit beaflossen.
Wann d'Loft duerch eng Restriktioun fléisst, bestëmmt d'Relatioun tëscht Upstream-Drock ($ P_1 $) an Downstream-Drock ($ P_2 $) de Stroumregime. Bei moderéierten Drockfäll erhéicht de Flux proportional mam Drockdifferenz. Wéi och ëmmer, wann den Drockverhältnis $P_2/P_1$ ënner engem kritesche Wäert fällt (typesch ëm 0,528 fir Loft), erreecht d'Flowgeschwindegkeet am Hals lokal Schallgeschwindegkeet. Dësen Zoustand, genannt choked flow oder sonic flow, stellt eng fundamental Limite duer.
Am erstéckten Flow, weider Ofsenkung vum Downstream Drock erhéicht net méi d'Massflowquote. De Flow huet effektiv "maximéiert" mat der Geschwindegkeet vum Toun duerch dës Ouverturesgréisst. Dëst kierperlecht Phänomen bitt inherent Stabilitéit a pneumatesch Systemer.
ISO 6358 Flow Bewäertung StandardTraditionell hydraulesch Cv Wäerter falen kuerz fir pneumatesch Uwendungen well se op onkompressibel Waasserfloss baséieren. Den ISO 6358 Standard adresséiert dëst mat zwee Parameteren:
- Sonic conductance (C):Maximal Stroumkapazitéit ënner versteckten Bedingungen, ausgedréckt an dm³/(s·bar).
- Kriteschen Drock Verhältnis (b):Den Iwwergangspunkt tëscht subsonic an sonic Flux (typesch 0,2 bis 0,5).
D'Flow Equatioune baséiert op dëse Parameteren sinn:
Fir choked Flux wann $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Fir subsonic Flux wann $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Wou $K_t$ den Temperaturkorrekturfaktor ass.

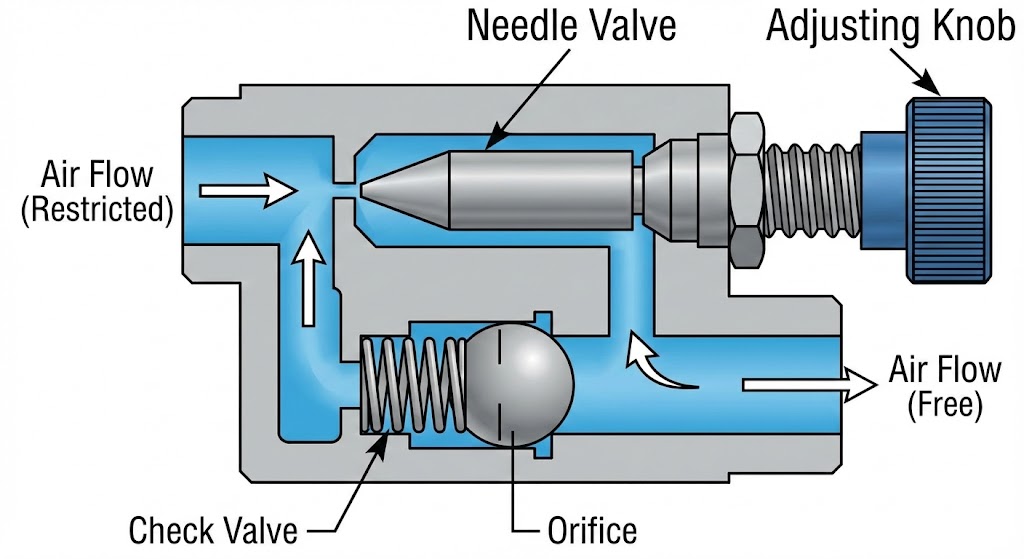

Intern Konstruktioun a Komponenten
En typesche Geschwindegkeetskontroller kombinéiert zwou Funktiounen an engem kompakten Kierper: Drossel a Richtungskontrollventil.
Ventil Kierper Material:D'Auswiel hänkt vun der Ëmwelt of. Messing mat Néckelbeschichtung servéiert allgemeng Fabrikbedierfnesser, während anodiséierter Aluminium d'Gewiicht reduzéiert. Edelstol (304/316) ass essentiell fir Wäschberäicher, an Ingenieursplastik (PBT) bitt kosteneffektiv liicht Léisungen.
Nadelventil Design:Héichqualitativ Designs benotzen fein-Pitch thread (10-15 Rotatiounen) fir präzis Kontroll am 10-50 mm / s Beräich. Kegelwénkel beaflosst d'charakteristesch Kurve - linear Kegelen bidden proportional Verännerungen, während gläiche Prozentsaz Kegel méi fein Kontroll bei nidderegen Ëffnungen ubidden.
Kontrollventil Konfiguratioun:Den integréierte Réckschlagventil erlaabt de fräie Floss am Réck. Lip Sigel Zorte si kompakt mee kann um niddereg Drock Leck; Kugel- oder Poppentypen bidden méi enk Ausschaltung awer erfuerdert méi Plaz.
Meter-In vs Meter-Out Kontrollstrategien
Installatiounspositioun beaflosst grondsätzlech Systemverhalen. Dësen Ënnerscheed verursaacht méi Feldproblemer wéi all aner Aspekt vun der pneumatescher Flowkontrolle.
Meter-Out Kontroll (Auspuff Restriktioun)An dëser Konfiguratioun erlaabt de Kontrollventil e fräie Floss an den Zylinder, während d'Nadel d'Auspuffloft beschränkt, déi déi entgéintgesate Chamber verléisst. Den Aarbechtsprinzip erstellt en Drockkëssen. Wéi de Kolben bewegt, entsteet d'Ofgasluft Réckdrock, verbessert d'Steifheit a verhënnert Stick-Rutsch.
Meter-In Kontroll (Versuergungsbeschränkung)Hei beschränkt d'Nadel déi erakommen Loft wärend d'Auspuff fräi ventiléiert. Dëst féiert dacks zu onbestänneg Beweegung ("Ruck"), well de Versuergungskammerdrock fällt wann de Volume eropgeet, wouduerch de Kolben stallt bis den Drock erëm opbaut.
"Wann am Zweiwel, Meter eraus." Meter-out ass d'Standardwahl fir duebelwierkende Zylinder. Meter-an soll nëmme fir Single-handelen cilinder (Fréijoer zréck) oder spezifesch Soft-Start Uwendungen reservéiert ginn.
| Charakteristesch | Meter-Out (Auspuff) | Meter-In (Versuergung) |
|---|---|---|
| Motion Smoothness | Excellent (verhënnert Stick-Rutsch) | Schlecht (ufälleg fir ze rucken) |
| Laascht Ëmgank | Gutt Dämpfung fir Iwwerlaaschtung | Risiko vu Flucht mat Schwéierkraaftlasten |
| Geschwindegkeet Stabilitéit | Héich (Këssen Effekt) | Variabel (ofhängeg vun der Versuergung) |
| Beschte Applikatiounen | Duebelwierkende Zylinder | Eenzegaarteg Zylinder |
Valve Auswiel a Gréisst Prozess
Déi richteg Gréisst verhënnert ënnerdimensional Ventile déi d'Aktuatorkraaft limitéieren an iwwerdimensionéiert Ventile déi d'Geschwindegkeetskontrollresolutioun opferen.
Start mat der Berechnung vum erfuerderleche Flow baséiert op Zylinderspezifikatiounen:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Wou $A$ Kolbenfläch ass (cm²), $L$ ass Schlaglängt (cm), an $t$ ass Schlagzäit (Sekonnen).
Drock drop:Limitéiert den Drockfall iwwer de Ventil op 0,5-1,0 Bar beim bewäerten Flow. Méi héich Drëpsen Offall Energie; extrem niddereg Drëpsen weisen op en iwwerdimensionéierte Ventil mat enger schlechter Opléisung.
Installatioun an Troubleshooting
Installéiert de Flowkontrollventil sou no beim Zylinderport wéi praktesch. Laang Réierbunnen kreéieren kompressibel Volumen, deen als Loftfréi handelt, degradéiert Äntwert.
Éischt Upassung:Fänkt mat der Nadel 3-4 Wendungen op. Wann Stick-Rutsch geschitt, kontrolléiert d'Meter-Out Kontroll. Wann d'Bewegung ze séier ass, schléisst lues a lues a Véierel-Wend-Inkremente.
| Symptom | Wahrscheinlech Ursaach | Léisung |
|---|---|---|
| Ruckbewegung (Stick-Slip) | Meter-an Kontroll op duebel-handelen Zylinder | Rekonfiguréieren op Meter-out |
| D'Vitesse ännert sech an der Mëtt vum Schlag | Versuergung Drock Schwankung | Installéiert dedizéierten Regulator |
| Keng Vitesse Kontroll | Kontaminatioun oder gebrach Nadel | Inspektioun vum Filter; ersetzen Ventil |
| Zylinder dreift nom Stoppen | Kontrolléiert Ventil intern Leckage | Ventil ersetzen; kontrolléieren Kontaminatioun |
Ënnerhalt a Service Liewen
Pneumatesch Flow Kontrollventile qualifizéieren als niddereg Ënnerhalt Komponenten, awer regelméisseg Inspektioun verhënnert onerwaart Feeler.
Ënner normalen industrielle Bedéngungen mat richteg gefilterter Loft (40 Mikron Minimum), Qualitéitsventile liwweren5-10 Joervum Service Liewen.
Liewen Reduktioun Faktoren:
- Kontaminéiert Loftversuergung (halvert Dichtungsdauer)
- Extrem Temperaturen iwwer Sigel Bewäertungen
- Aggressiv Upassung verursaacht Fuedemverschleiung
- Chemesch Belaaschtung (erfuerdert Edelstol / FKM)
Wéi industriell Systemer entwéckelen, passt d'pneumatesch Flowkontrolle un andeems d'Sensoren an d'Netzverbindung integréiert sinn. Wärend opkommende elektresch Aktuatoren Präzisioun ubidden, bleift d'Pneumatik superieur fir Héichgeschwindegkeet, Kuerzschlag Uwendungen, explosive Atmosphären, a Washdown Ëmfeld wou robust Iwwerlaascht Toleranz erfuerderlech ass.
