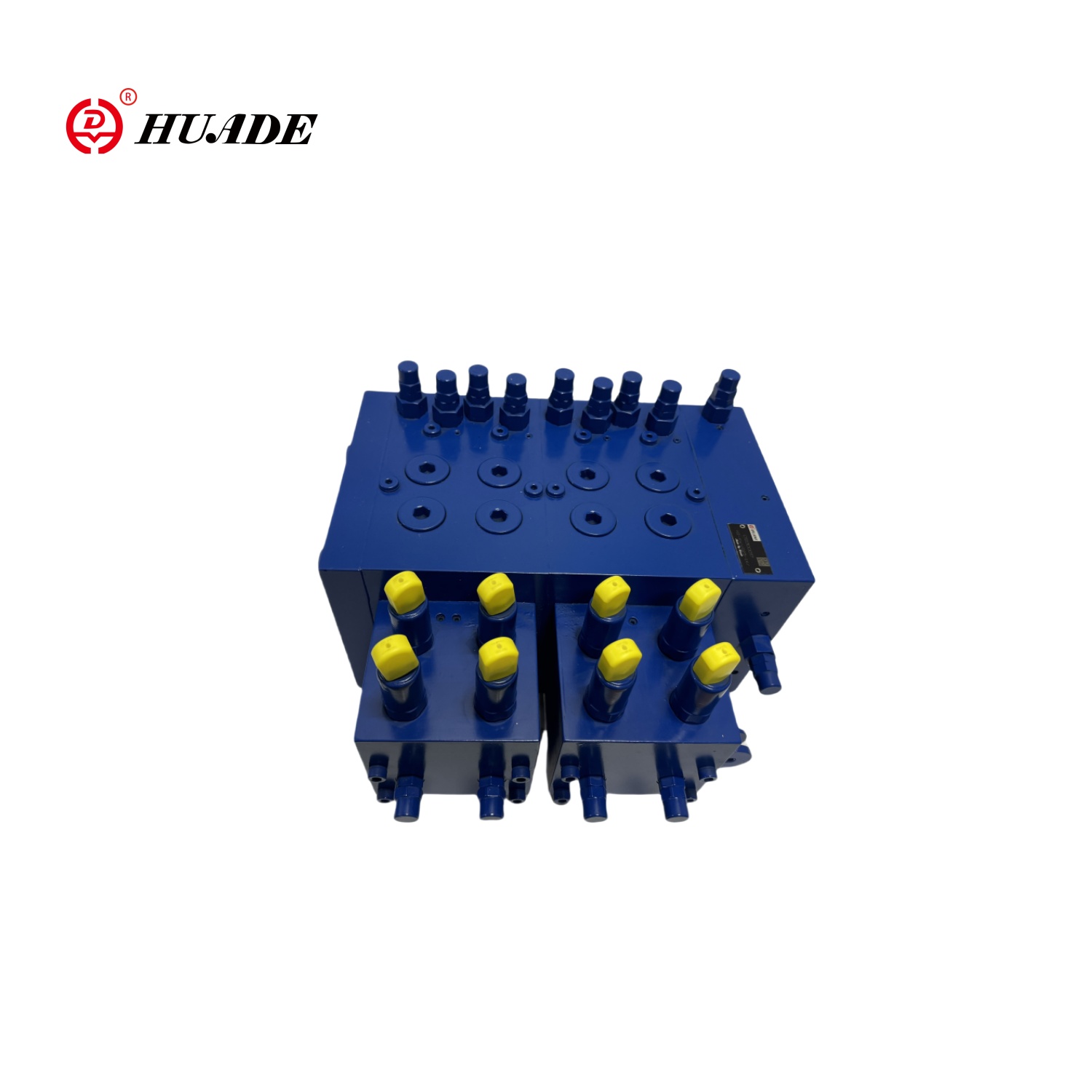

Eng Laad-sensiblen Multi-Way-Ventil ass e Ventil, deen d'Verwaltungszeechenlide vum Drock zréckfält, fléisst an d'Kraaft fir d'Kontrollfunktioun ze realiséieren. Et kann och de Flux azepassen no der Beliichtung vun der Stabilitéit an Effizienz vum System. D'Laascht sensibel Multi-Way Valve ass normalerweis mat engem Drock Sensor equipéiert fir den hydraulesche Drock an de System an der Rei ze iwwerwaachen.
| Normalerweis | ||
| Installatiounsplaz | Keng Fuerderung | |
| Ueleg Port | Pipe thread ass0228 / 1 | |
| Gewun Du | Ueleg Inlet (Säit) (kg) | 7 |
| Richtungsalent, hydraulesch (kg) | 7.1 | |
| Richtungsalent, elektro-hydraulesch (kg) | 7.5 | |
| Enn (kg) | 5.8 | |
| Hydraulesch Ueleg an Ambient Temperaturbereich (℃) | -20 bis 80 | |
| Hydraulesch | ||
| Fléissen | Port p q l / min | 300 mat Zwëschenzäit Ueleg Inlet |
| L / min | 200 mat Säit Ueleg Inlet | |
| Port a, b q l / min | 150 mam Drockkompensator a lueden Holding Funktioun (S Typ) | |
| L / min | 190 mam Drockkompensator, ouni Last Holding Funktioun (T Typ) | |
| L / min | 200 Drockkompensator (Typ c) | |
| Nominell Drock P Bar | 350 | |
| Maximal Aarbechtsdrock pro Hafen | P p b Bar | 350 |
| A, B P Bar | 420 | |
| Ls p Bar | 330 | |
| T P Bar | 30 | |
| An p Bar | Keen Drock zréck op Tank | |
| Maximal Pilotdrock pro Hafen | X p Bar | 35 |
| A, B P Bar | 35 | |
| Pilotdrock Range | Hydraulesch p Bar | 8.5 bis 22.5 |
| Elektro-hydraulesch p Bar | 6.5 bis 17.2 | |
| Erfuerderlech Kontroll Differenzial Drock vu Multi-Way Ventil | S-Typ an C-Typ p Bar | 18 |
| T-Typ p Bar | 25 | |
| Ls Relief Ventil Funktioun (Upassung Range) Bar | 50 bis 149? 150 bis 330 | |
| Hydraulesch Ueleg | Din51524 Mineralueleg | |
| Viscosity Range v mm2/ s | 10 bis 380 | |
| Permissibel Kontaminatioun Niveau vun hydraulesche Ueleg | 20/18/15 Niveau | |
| Propretéit Niveau no der IS04406 (c) | Et ass recommandéiert e Filter mat enger Minermfiltratioun vun Β1,75 ze benotzen | |
| Elektronesch Geräter | ||
| Elektresch Pilot Kontroll Ventil | TM1005110 Wiessel Ventil | |
| Tm82002 proportional Ventil | ||

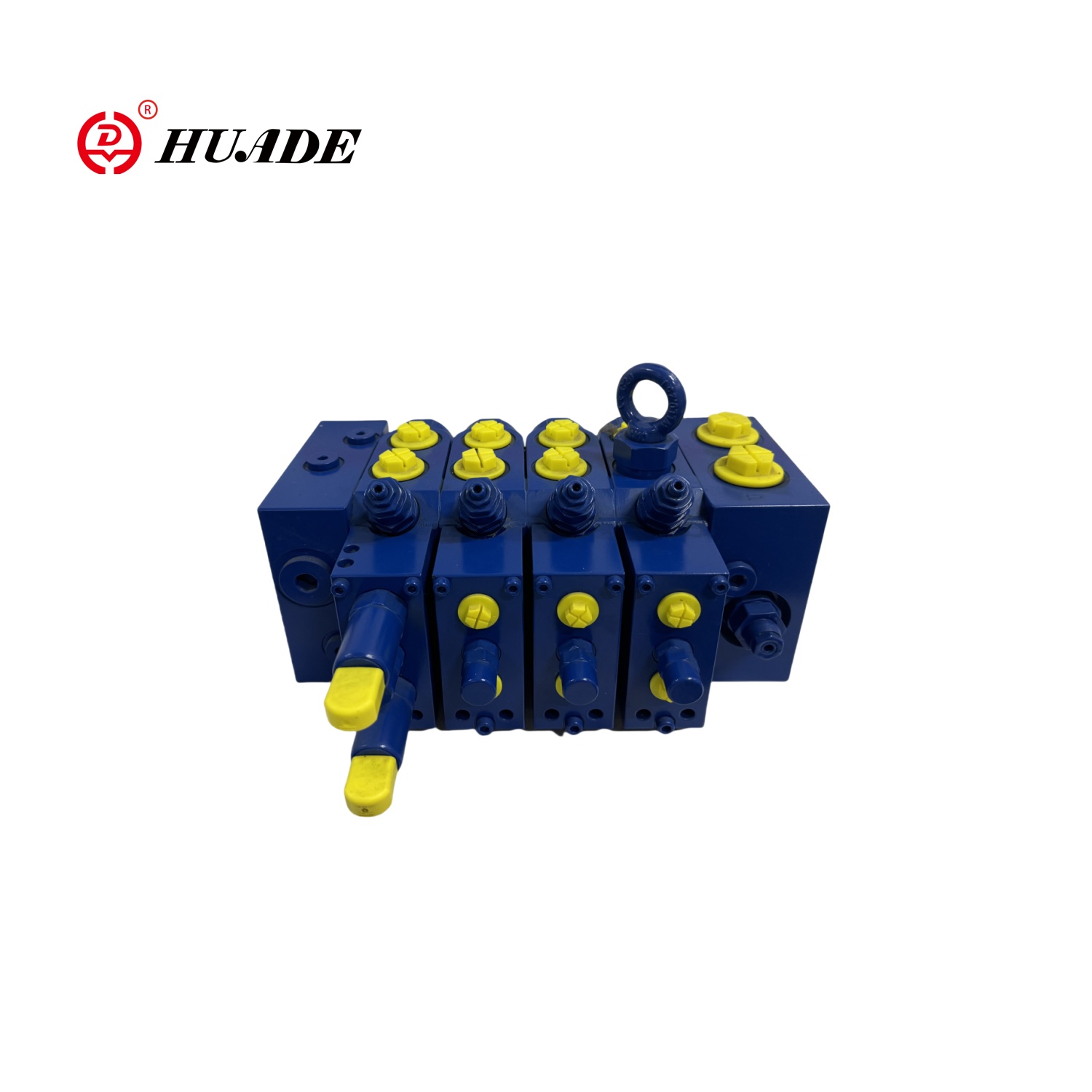

Eegeschaften:
▶ Proportional Richtlinn fir Flux Kontroll onofhängeg vum Last Drock
▶ Kip-Typ Struktur
▶ Mat Laaschtdrock Kompensatioun Funktioun
▶ héich Widderhuelbarkeet an niddreg Hysteesis
▶ kann duerch Stroke-Limiter ugepasst ginn
▶ Iwwerschwemmung Ventil mat Uelegfunktiounsfunktioun
| Dréckt | 300bar |
| Fléissen | 120L / min |
| Nominell Drock | 250Bar (Pump Säit) |
| 300bar (Aktuator Säit) | |
| Maximal Flux | |
| (Pump Säit) | 200l / min (Säit Ueleg Inlet) |
| 200l / min (Mëttelstuf Ueleg Inlet) | |
| (Actuator Säit) | 200l / min (mat Last Holding Funktioun) |
| 190l / min (mat Drockkompensator) | |
| 150l / min (mam Drockkompensator a Last Holding Valve) |
Uwendung:
Maschinnen, Verschécken a Marinine Ingenieur.
