Hutt Dir jeemools Är hydraulesch Ausrüstung op eemol gekuckt bis zu engem Crawl? Oder gemierkt datt Äre Waassersystemdrock komesch handelt? Néng Mol aus zéng ass den Täter e Flowkontrollventil deen e bësse Opmierksamkeet brauch. Wann Dir Äre Kapp gekraazt hutt a sech gefrot wéi Dir dës entscheedend Komponente feinstemmt, sidd Dir op der richteger Plaz.
Flow Kontrollventile si wéi d'Volumenknäppchen vu Flëssegkeetssystemer - si kontrolléieren wéi séier Flëssegkeet oder Gas duerch Päifen fléisst. Just wéi d'Croisière Kontroll vun Ärem Auto unzepassen, dës Ventile richteg ageschalt ze kréien kann den Ënnerscheed tëscht glatter Operatioun an deier Decompte bedeiten.
Egal ob Dir Probleemer mat Ventiljustéierungsprobleemer an hydraulesche Systemer léist, Waasserfluss an industrielle Prozesser verwalten oder pneumatesch Ausrüstung feinstemmt, dëse komplette Guide féiert Iech duerch alles wat Dir wësse musst iwwer d'Upassung vu Flowkontrollventile sécher an effektiv.

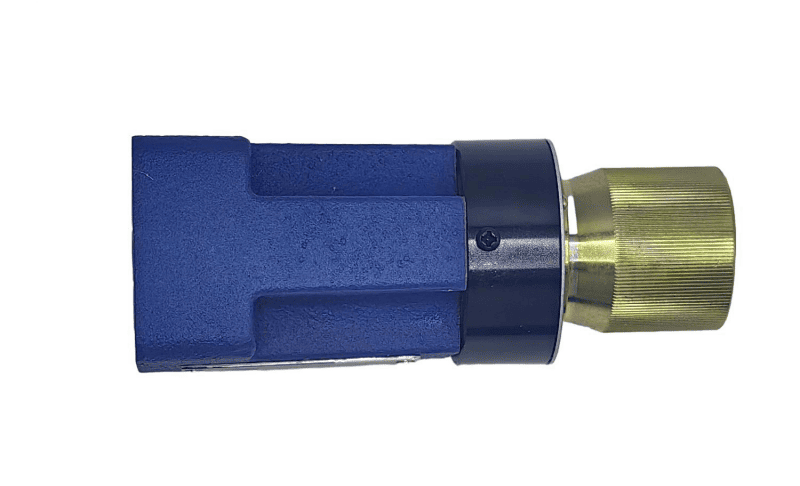

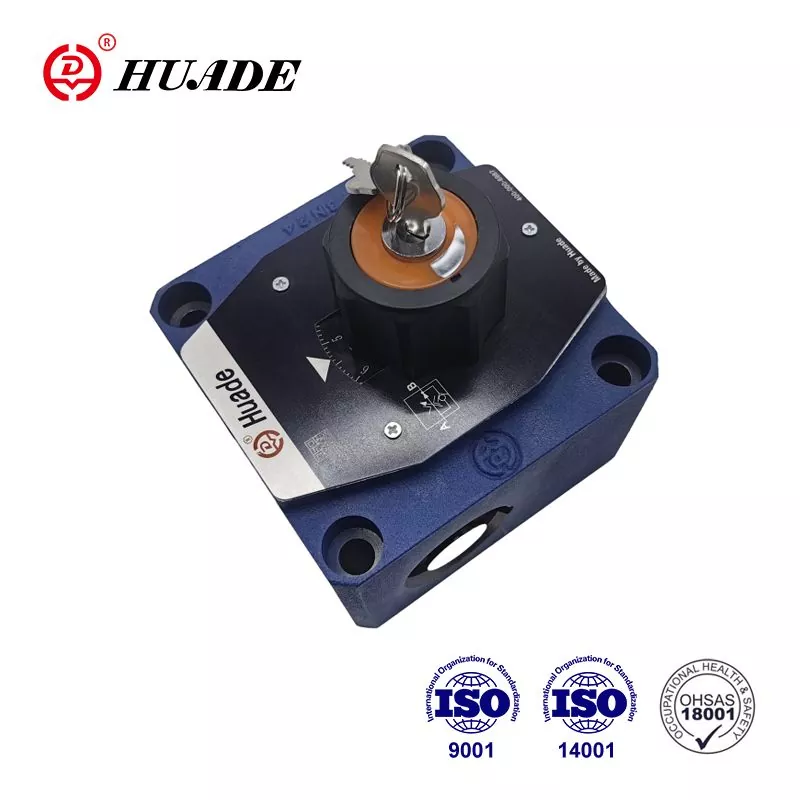

Wat ass e Flow Kontrollventil?
E Flowkontrollventil ass en Apparat dat kontrolléiert wéi vill Flëssegkeet (Flëssegkeet oder Gas) duerch eng Päif oder System passéiert. Denkt drun wéi e Krunn an Ärer Kichen - Dir kënnt et dréinen fir méi oder manner Waasser eraus ze loossen. Awer Flowkontrollventile si vill méi präzis a ginn an industrielle Systemer, Maschinnen an Ausrüstung benotzt.
Laut der International Society of Automation (ISA) sinn Flowkontrollventile fundamental Komponenten an der industrieller Prozesskontrolle, déi als final Kontrollelementer déngen, déi Flëssegkeetsraten regelen fir d'gewënscht Systemleistung z'erhalen.[5]
Firwat Flow Kontrollventile Matière
Dës Ventile si wesentlech well se:
- Kontrolléiert d'Geschwindegkeet vun hydraulesche Zylinder a Motoren
- Verhënneren System Schued duerch ze vill Drock
- Spuert Energie andeems Dir Flowraten optiméiert
- Garantéieren glat Operatioun vun Maschinnen
- Hëlleft eng konsequent Leeschtung ze halen
Wann e Flow Kontrollventil net richteg ugepasst ass, kënnt Dir bemierken:
- Ausrüstung leeft ze séier oder ze lues
- Rucken oder rau Bewegungen an hydraulesche Systemer
- Verschwenden Energie a méi héich Käschten
- Virzäiteg Verschleiung op Systemkomponenten

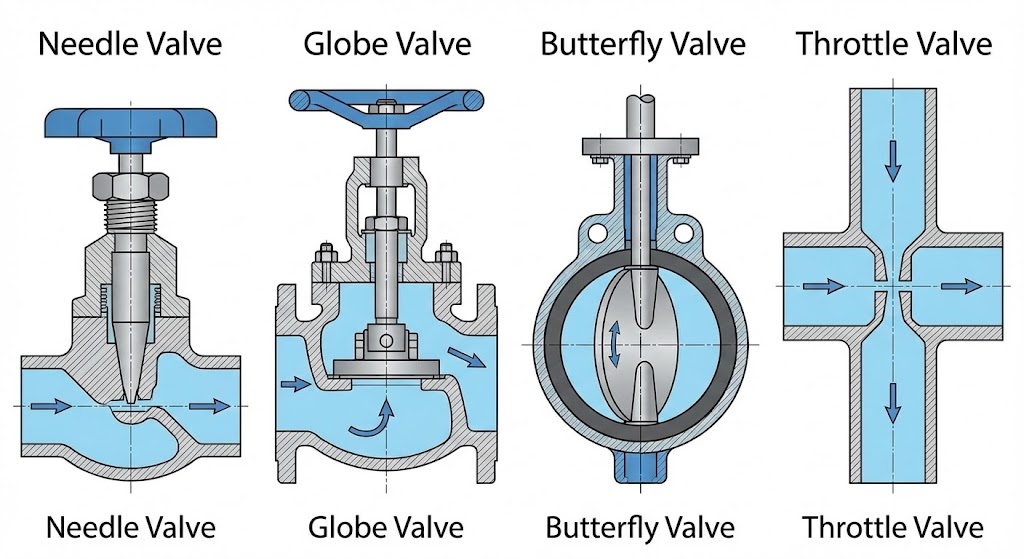

Aarte vu Flow Kontrollventile
Ier mir an Upassungen dauchen, kucke mer op d'Haaptarten déi Dir wäert begéinen:
Nadel Ventile
Dës benotzen eng spitz Nadel fir de Flux duerch eng kleng Ouverture ze kontrolléieren. Si si super fir präzis Kontroll, awer kreéiere méi Drockfall.
Bescht fir: Fine-tuning Flux a klenge Systemer, Brennstoff Mëschungen, oder delikat Uwendungen.
Globus Ventile
Dës hunn eng Scheif déi op an erof beweegt fir de Flux ze kontrolléieren. Si sinn exzellent fir Drossel (gradual Flow Kontroll) awer kënne voluminös sinn.
Bescht fir: Waassersystemer, Dampapplikatiounen, a Situatiounen wou Dir gutt Ausschaltfäegkeet braucht.
Schmetterlingsventile
Dës benotzen eng rotéierend Scheif fir de Flux ze kontrolléieren. Si si séier ze bedreiwen awer manner präzis fir fein Upassungen.
Bescht fir: Grouss Päifsystemer, Schnellschaltapplikatiounen a Systemer wou Plaz limitéiert ass.
Drosselventile
Einfach Ventile déi de Flux duerch eng justierbar Ouverture beschränken. Allgemeng an pneumatesch (Loft) Systemer.
Bescht fir: Basis Flux Kontroll an Loft Systemer an einfach hydraulesch Kreesleef.
Drock-kompenséiert vs Net-kompenséiert Ventile
Dëst ass e wichtegen Ënnerscheed deen beaflosst wéi Dir Äre Ventil upasst:
- Wéi si schaffen:Flow Ännerungen wann System Drock Ännerungen
- Virdeeler:Einfach, zouverlässeg a kosteneffektiv
- Nodeeler:Flow variéiert mat Drockschwankungen
- Bescht fir:Systemer mat stabilen Drock
- Wéi si schaffen:Behalen konstante Flux och wann den Drock ännert
- Virdeeler:Konsequent Leeschtung onofhängeg vun Drock Variatiounen
- Nodeeler:Méi komplex an deier
- Bescht fir:Hëlleft eng konsequent Leeschtung ze halen
Fuerschung publizéiert am JournalMaschinnenweist datt Drockkompenséiert Flowkontrollventile intern Kompensatormechanismus benotzen fir automatesch fir Drockvariatiounen unzepassen, an doduerch konsequent Flowraten ënner dynamesche Belaaschtungsbedéngungen behalen.[6]
Industrie Standarden a Konformitéit
Wann Dir Flow Kontrollventile upasst, ass et essentiell fir etabléiert Industrienormen ze verfollegen. Déi primär Standardsorganisatiounen déi Ventildesign an Tester regéieren enthalen:[3] [4]
-
ANSI/ISA Standards:D'International Society of Automation publizéiert d'ISA-75 Serie vu Standarden, déi iwwergräifend Richtlinne fir Kontrollventil Design, Testen a Leeschtung ubidden. Schlëssel Standarden enthalen:
- ANSI/ISA-75.01.01 (Flow Kapazitéit Gréisst Equatioune)
- ANSI/ISA-75.05.01 (Kontrollventil Terminologie)
- ANSI/ISA-75.11.01 (Inherent Flowcharakteristiken a Rangabilitéit)
-
ISO Standards:D'International Organization for Standardization bitt weltwäit unerkannt Standards wéi:
- Méiglech Ursaachen: Dreck, Korrosioun oder Mangel u Schmieren
- ISO 6263 (Kompenséiert Flowkontrollventile Montageflächen)
- ISO 6403 (Ventile kontrolléiert Flow an Drock Testmethoden)
- API Standards:Den amerikanesche Petroleum Institut etabléiert Normen besonnesch relevant fir Ueleg- a Gasapplikatiounen, dorënner API 598 fir Ventilinspektioun an Testprozeduren.
Dës Norme garantéieren Sécherheet, Zouverlässegkeet an Interoperabilitéit iwwer verschidde Ventilhersteller an Uwendungen.
Tools déi Dir braucht
Ier Dir eng Ventil Upassung ufänkt, sammelt dës wesentlech Tools:
| Tool | Zweck |
|---|---|
| Flow Meter | Mooss aktuell Flëssegkeetsgeschwindegkeet |
| Drockmeter | Monitor System Drock |
| Upassbar Schlëssel | Maacht Ventil Upassungen |
| Locknuts oder Clips | Séchert Är Astellungen |
| Sécherheet Equipement | Schützt Iech während der Aarbecht |
⚠️ Sécherheet Éischt: Wichteg Virsiichtsmoossnamen
Iwwersprang ni Sécherheetsschrëtt! Mat Drocksystemer ze schaffen kann geféierlech sinn. Hei ass wat Dir maache musst:
Ier Dir ufänkt:
- Schalt de System aus a léisst all Drock eraus
- Waart bis de System ofkillt wann et waarm ass
- Droen Sécherheet Brëller an Handschuesch
- Hutt e Mataarbechter an der Géigend am Noutfall
- Liest d'Systemhandbuch fir spezifesch Sécherheetsinstruktiounen
Lockout / Tagout Prozeduren:
- Spär a markéiert Energiequellen fir zoufälleg Startup ze vermeiden
- Vergewëssert Iech datt all Drock fräigelooss gëtt
- Informéiert aner Aarbechter iwwer d'Ënnerhaltsaarbecht
Schrëtt-fir-Schrëtt Guide fir Flow Kontroll Ventile Upassung
Schrëtt 1: Preparéieren fir Upassung
- Schalt de System sécher no passenden Prozeduren aus
- Identifizéieren Är Zil- Flux Taux aus System Spezifikatioune
- Kontrolléiert déi aktuell Positioun vum Ventil a notéiert all existent Astellungen
- Installéiert Äre Flow Meter an Drock gauges wann net schonn präsent
Schrëtt 2: Basis Upassung Prozess
Start mat klengen Upassungen - maacht ni grouss Ännerungen op eemol.
- Dréckt d'Stellschraube oder de Knäpp lues:
- Auer (Spannung)= Manner Flux
- Géigesaz (loosening)= Méi Flux
- Maacht nëmmen 1/8 bis 1/4 Wendungen gläichzäiteg
- Dréckt d'Stellschraube oder de Knäpp lues:
Schrëtt 3: Monitor a Fine-Tune
- Feier de System op a kuckt dee Flowmeter Liesen
- Ier mir an Upassungen dauchen, kucke mer op d'Haaptarten déi Dir wäert begéinen:
- Maacht kleng Tweaks wéi néideg - Gedold ass hei de Schlëssel
- Halen en Aa op déi Drock gauges fir bannent sécher Grenzen ze bleiwen
- Gitt de System eng Minutt fir sech no all Upassung ze settelen - presséiert et net!
Rezent Fuerschung iwwer digital hydraulesch Flow Kontroll weist datt de richtege Upassungstiming kritesch ass - Systemer erfuerderen Stabiliséierungsperioden tëscht Upassungen fir genee Flowmiessungen z'erreechen.[5]
Schrëtt 4: Spär Är Astellungen an Dokument Alles
Wann Dir de perfekte Flow nagelt, ass et Zäit dës Upassung ze sécheren.
- Benotzt Locknuts oder Clips fir ze vermeiden datt d'Astellung dreift
- Test alles ënner normalen Aarbechtsbedingungen - net nëmmen Idle
- Schreift Är Astellungen op - Vertrau mir, Dir wäert Iech spéider Merci soen
Wat fir opzehuelen:
- Startventil Positioun (dréit aus zou)
- Finale Flux Taux erreecht
- System Drock während Operatioun
- Datum vun Upassung
- Dréckt den Upassungsknop.
Ajustéieren spezifesch Ventil Typen
Nadelventil Upassung
Nadelventile erfuerderen extra Suergfalt well se ganz sensibel sinn:
- Maacht de Ventil komplett zou andeems Dir d'Auer dréit bis se schmaacht (net iwwerspann!)
- Lues opmaachen andeems Dir géint d'Auer dréit
- Maacht ganz kleng Upassungen - 1/8 Wendungen oder manner
- Kuckt de Flowmeter genau wéi Ännerungen séier geschéien
Fir en Tipp:Wann Dir e Brennstoffmëschung Nadelventil upasst, fänkt schlank un (manner Brennstoff) a füügt graduell méi derbäi bis Dir glat Operatioun kritt. Dëst verhënnert Iwwerschwemmungen a potenzielle Schued.
Notiz: Dëst ass d'Standardrichtung fir déi meescht Flow Kontrollventile. Wéi och ëmmer, kontrolléiert ëmmer mat Ärer spezifescher Ventildokumentatioun, well e puer spezialiséiert Ventile kënnen ënnerschiddlech Upassungsrichtungen hunn.
Globus Valve Throttling
Globusventile si méi verzeien fir Upassungen:
- De Ventil ganz zoumaachen
- Open eng voll Tour als Startpunkt
- Ajustéiert graduell bis Dir de gewënschten Flow erreecht
Dës Ventile handhaben méi grouss Upassunge besser wéi Nadelventile.
Drock-kompenséiert Ventil Upassung
Dës Ventile si méi einfach ze ajustéieren well se konsequent Flux behalen:
- Spär der Upassung Mechanismus wann et e Spär huet
- Dréckt den Upassungsknop.
Einfach Ventile déi de Flux duerch eng justierbar Ouverture beschränken. Allgemeng an pneumatesch (Loft) Systemer. - Den internen Kompensator handhabt Drockvariatioune automatesch
- Spär d'Astellung wann Dir zefridden sidd mam Flow
Wéi an der Hydrauliksystemfuerschung bemierkt, benotzen Drockkompenséiert Ventile Kompensatorspools, déi konstante Flux behalen andeems se automatesch fir Drockännerungen upassen, mat Dämpfungsmechanismen fir d'Juegd tëscht der Pompel a Ventil ze vermeiden.[6]
Non-kompenséiert Ventil Upassung
Dës erfuerderen méi Opmierksamkeet op Systemdrock:
- Iwwerwaacht souwuel de Flux wéi och den Drock wärend Upassungen
- Benotzt d'Hiersteller Charts fir Astellunge mat Flowraten ze korreléieren
- Sidd bewosst datt Drockännerungen Äre Flow beaflossen
- Kann nei Upassung brauchen wann System Drock während Operatioun variéiert
Gemeinsam Problemer a Léisungen
Méiglech Ursaachen: Dreck, Korrosioun oder Mangel u Schmieren
Léisung: Botzen a schmieren den Upassungsmechanismus
Смањује потрошњу енергије и стварање топлоте уз одржавање прецизне контроле силе.
Léisung: Duebelpréift all Sperrnëss fest sinn, ersetzen verschleeft Deeler wann néideg, betruecht Upgrade op Drockkompenséiert Ventile fir onbestänneg Systemer
Méiglech Ursaachen: Kavitatioun, turbulente Floss, Ventil ënnerdimensionéiert
Léisung: Iwwerpréift ob de Ventil richteg fir Är Uwendung ugepasst ass, reduzéiert den Drockfall oder installéiert Anti-Kavitatioun Trim
Méiglech Ursaachen: Verschratt Dichtungen, beschiedegt Ventilkierper
Léisung: Ersetzen Dichtungen oder de ganze Ventil wann de Kierper beschiedegt ass
Méiglech Ursaachen: Verstoppt Passagen, verschleeft intern Deeler
Léisung: Botzen Ventil intern, ersat verschleeft Komponente

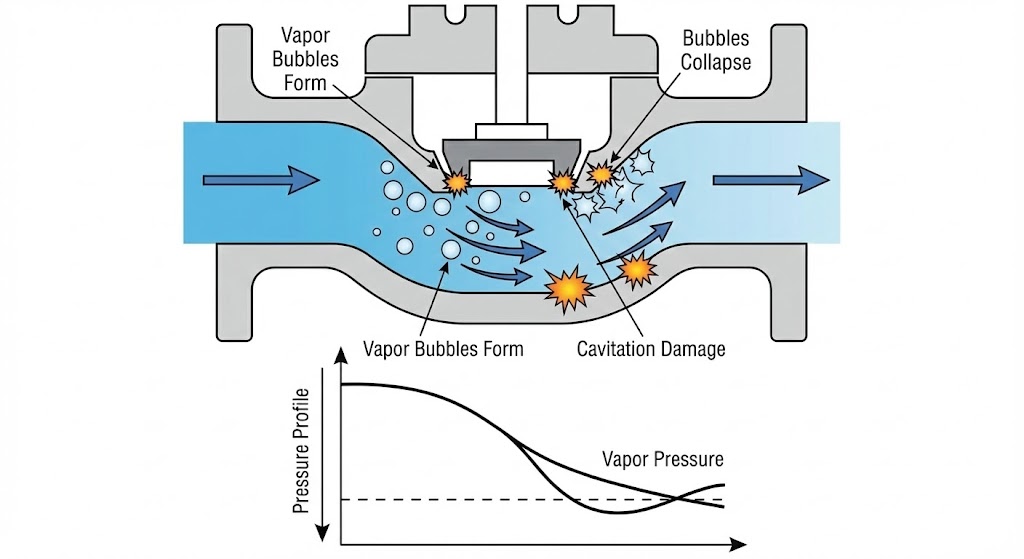

Kavitatioun a Kontrollventile verstoen
Kavitatioun ass ee vun de zerstéierendste Phänomener déi Kontrollventile beaflossen. Et geschitt wann de lokalen Drock am Ventil ënner dem Dampdrock vun der Flëssegkeet fällt, sou datt Dampblasen bilden. Wann dës Blasen duerno an Héichdrockregiounen zesummeklappen, kreéiere se Schockwellen, déi e schwéiere Schued un de Ventilintern verursaache kënnen.[7]
No der Fuerschung vum Emerson ass Kavitatioun duerch véier primär negativ Effekter charakteriséiert: héich Kaméidiniveauen (dacks iwwer 110 dB), exzessiv Schwéngung, Materialschued duerch Pitting a Verschlechterung vun der Flowkontrolleffizienz.[8]De Schued erschéngt typesch als rau, cinder-ähnlech Uewerfläch op Ventilkomponenten.
Präventiounsstrategien
Kavitation Präventioun ass kritesch fir Ventil Längegkeet. Experten aus der Industrie recommandéiere verschidde Approche:[9] [10]
- Korrekt Ventil Gréisst:Vergewëssert Iech datt de Ventil entspriechend Gréisst ass fir d'Applikatioun fir exzessiv Drockfäll ze vermeiden
- Drockfall Staging:Benotzt verschidde Ventile a Serien oder Multi-Stage Trim Designs fir den Drockfall graduell ze verdeelen
- Anti-Kavitation Trim:Installéiert spezialiséiert Trim mat multiple Stroumweeër déi de Kavitatiounskoeffizient erhéijen (Xfz)
- System Design:Plaz Ventile op méi nidderegen Héichten oder a kille Gebidder fir den Drock erof ze erhéijen
- Material Auswiel:Benotzt gehärte Materialien fir Ventilkomponenten déi u Kavitatioun ausgesat sinn
Den International Electrotechnical Commission Standard IEC 60534-8-4 bitt detailléiert Methoden fir Kavitatioun a Kaméidi Generatioun a Kontrollventile virauszesoen.[11]
Faktoren déi d'Ventilleistung beaflossen
Dës Faktore verstoen hëlleft Iech besser Upassungen ze maachen:
-
Flëssegkeet Properties:Déck Flëssegkeeten (héich Viskositéit) fléien méi lues wéi dënn Flëssegkeeten; Temperaturännerungen beaflossen d'Flëssegkeetsdicke; korrosive Flëssegkeete kënnen speziell Ventilmaterialien erfuerderen.
D'Fuerschung weist datt Ventilparameter wéi Kärdurchmesser, Fréijoerssteifheet an Dämpfungsloch Duerchmiesser wesentlech d'Flowdynamesch Leeschtung beaflossen.[12] - System Design:Pipe Gréisst an Layout Afloss Drock erofzesetzen; richteg Ventil Gréisst ass entscheedend fir eng gutt Kontroll; Ënnerstëtzung an Ausriichtung verhënneren mechanesch Stress.
- Operatiounsbedéngungen:Drockschwankungen beaflossen net kompenséiert Ventile méi; Temperaturextremer kënnen Ventilkomponenten beschiedegen; Kontaminatioun an der Flëssegkeet kann Ventilpassagen verstoppen.
Ënnerhalt Rotschléi fir optimal Leeschtung
Regelméisseg Ënnerhalt Aufgaben:
- Botzen de Ventil an Ëmgéigend all Mount
- Iwwerpréift fir Leckage während Routine Inspektiounen
- Schmieren bewegt Deeler no de Recommandatiounen vum Hiersteller
- Filteren ersetzen fir Flëssegkeet propper ze halen
- Kalibréiert Flow Astellunge jäerlech oder wéi spezifizéiert
Zeechen datt Äre Ventil Opmierksamkeet brauch:
- Schwieregkeeten Upassungen ze maachen
- Onkonsequent Flux Tariffer
- Ongewéinlech Geräischer während Operatioun
- Hugsanlegar orsakir: Laus stilliskrúfa, slitnir íhlutir, kerfisþrýstingsbreytingar
- Onregelméisseg System Verhalen
Real-World Applikatioun Szenarie
Fabrikatioun Equipement
De Problem:Den hydraulesche Feedrate vun Ärer CNC Maschinn ass inkonsistent, wat e schlechten Uewerflächefinanz verursaacht
D'Léisung:Ajustéiert de Flowkontrollventil fir stänneg Schneidgeschwindegkeet z'erhalen, d'Produktqualitéit an d'Toolliewen ze verbesseren
HVAC Systemer
De Problem:E puer Zëmmer sinn ze waarm, anerer sinn afréieren
D'Léisung:Gläichgewiicht Waasser Flux duerch Heizung / kille Kreesleef duerch Upassung Zone Kontroll Ventile
Hydraulesch Liften a Pressen
De Problem:Maacht ganz kleng Upassungen - 1/8 Wendungen oder manner
D'Léisung:Fine-tune Flow Kontroll fir glat, konsequent Geschwindegkeet z'erreechen, déi Äre Prozessfuerderunge passen
Iwwerdeems vill Ventil Upassunge kënne vun de Bedreiwer gemaach ginn, rufft e professionnelle wann: De Ventil ass Deel vun engem kritesche Sécherheetssystem, Dir sidd net sécher iwwer déi richteg Prozeduren, de System benotzt geféierlech Flëssegkeeten, verschidde Ventile brauche koordinéiert Upassungen, oder Dir stousse onerwaart Probleemer wärend der Upassung.
Conclusioun
Flow Kontrollventile richteg upassen ass eng Fäegkeet déi mat der Praxis verbessert. Start mat klengen Upassungen, prioritär Sécherheet, a presséiert de Prozess net. Denkt drun datt all System anescht ass, also wat fir eng Applikatioun funktionnéiert, brauch eventuell Ännerunge fir eng aner.
De Schlëssel zum Erfolleg ass Äre spezifesche Ventilart ze verstoen, no adäquate Sécherheetsprozeduren an Industrienormen ze folgen, a graduell Upassunge maachen wärend d'Systemleistung iwwerwaacht. Mat Gedold an Opmierksamkeet op Detailer kënnt Dir d'Performance vun Ärem System optimiséieren an d'Liewen vun Ärem Ausrüstung verlängeren.
Halt dëse Guide praktesch fir Referenz, an zéckt net fir d'Handbuch vun Ärem System ze konsultéieren oder e professionnelle kontaktéieren wann Dir net sécher sidd iwwer all Prozedur. Richteg Ventil Upassung ass eng Investitioun an d'Zouverlässegkeet an d'Effizienz vun Ärem System.
Quick Referenz Checkliste
Virum Start:
- ☑ System ausgeschalt an depressuriséiert
- ☑ Sécherheetsausrüstung an
- ☑ Tools gesammelt
- ☑ Zilflossrate identifizéiert
Wärend der Upassung:
- ☑ Nëmmen kleng inkrementell Ännerungen
- ☑ Flux an Drock iwwerwaachen
- ☑ Loosst de System stabiliséieren
- ☑ Rekord Astellungen
No Upassung:
- ☑ Astellungen op der Plaz gespaart
- ☑ System ënner normale Konditiounen getest
- ☑ Leeschtung dokumentéiert
- ☑ Ënnerhalt geplangt
Denkt drun: Wann Dir Zweifel hutt, konsultéiert mat engem erfuerene Techniker oder dem Ventilhersteller fir Orientéierung spezifesch fir Äre System. Verweist ëmmer op applicabel ANSI, ISA an ISO Standards fir Är spezifesch Ventiltyp an Uwendung.
Referenzen
- International Society of Automation (ISA). ISA 75.05.01-2016: Kontrollventil Terminologie.
- Untersuchung iwwer déi dynamesch Charakteristiken vun engem neien Héichdrock Waasser Hydraulesche Flow Kontrollventil. Maschinnen, 2024.
- Valve Standards - American National Standards Institute (ANSI), International Organization for Standardization (ISO), an International Society of Automation (ISA).
- ISA-75 Serie vu Standarden fir Kontrollventile. International Society of Automation.
- Digital hydraulesch Ventile: Fortschrëtter an der Fuerschung, Helion, 2024,
- Hydraulesch Flow Kontrollventil mat Relief - Instruction Manual. Delavan Fluid Power.
- Kavitatioun an Kontrollventile - Technesch Iwwersiicht. CLA-VAL, 2020.
- Kavitatioun a Kontrollventile. Emerson Automation Solutions.
- Kontrollventil Kavitatioun a Kaméidi Präventioun. Valin Corporation.
- Wéi Kavitatioun a Schmetterlingskontrollventile verhënnert. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Stop Kavitatioun aus der Zerstéierung vun Ärem Kontrollventil Trimmen." Valve World Magazine, 2018. Referenz op IEC Standard 60534-8-4.
- Struktur Verbesserung an Parameter Optimisatioun vun Mikro Flux Kontroll Krunn. Wëssenschaftlech Berichter, 2023.
