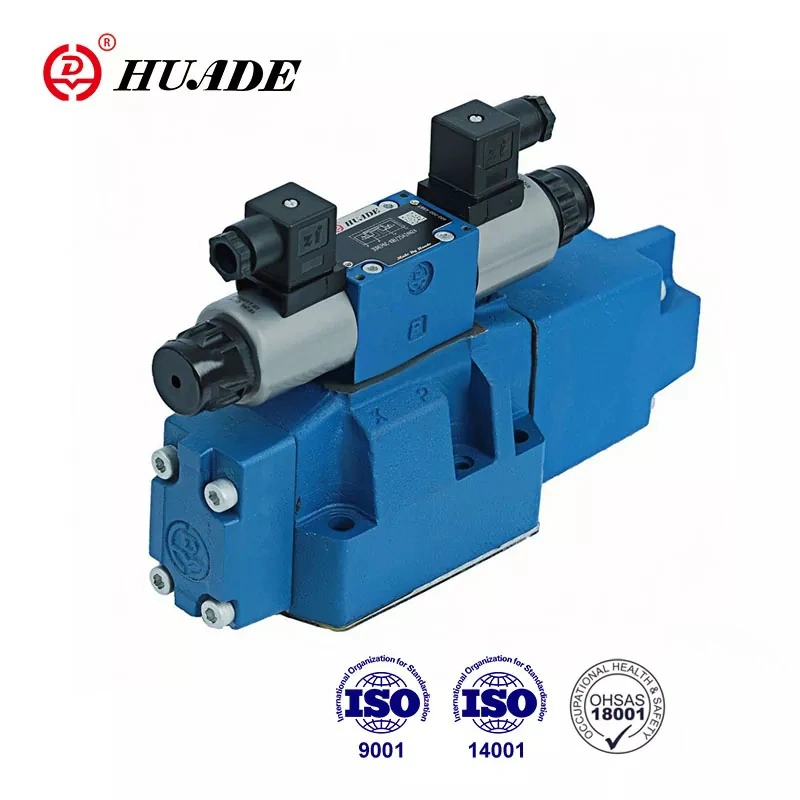

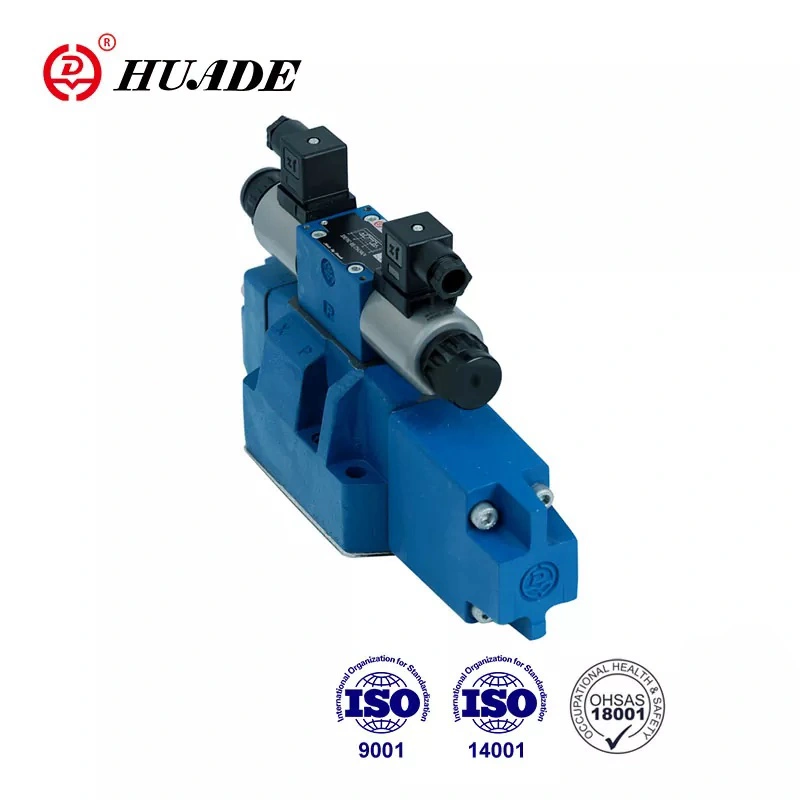

De proportional Richtungsventil 4WRZ adoptéiert Plackverbindung, déi déiselwecht Verbindungsgréisst huet wéi de gemeinsame Réckventil vum selwechten Duerchmiesser. Et ass einfach ze installéieren an ze debuggen. Den Haaptventil vum Huade® 4WRZ proportional Ventil ass Fréijoerszentréiert. Den Haaptventilkär huet keen Drift, héich Widderhuelbarkeet a gutt Zouverlässegkeet. De Ventil ass CE zertifizéiert.
|
Hydraulesch Daten |
|||||
|
Gréisst |
10 |
16 |
25 |
32 |
|
|
Pilotventil Drock (MPa) |
extern Pilot Ueleg Fourniture |
3 bis 10 |
|||
|
intern Pilot Ueleg Fourniture |
Bis zu 10 (iwwer 10 mussen ZDR6DP2-30B/75YM installéieren) |
||||
|
Haaptventil Drock (MPa) |
31.5 |
35 |
|||
|
Retour Drock (MPa) |
port T (extern Pilot Ueleg Retour) |
31.5 |
25 |
15 |
|
|
port T (intern Pilot Ueleg Retour) |
3 |
||||
|
Y port |
3 |
||||
|
Pilot Ueleg Volumen (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilot Ueleg Floss um Hafen X oder Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flow duerch Haaptventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/min) |
6 |
||||
|
Widderhuelbarkeet (%) |
3 |
||||
|
Grad vun der Kontaminatioun (㎛) |
≤20 |
||||
|
Flëssegkeet |
Mineralöl (fir NBR-Dichtung).Phosphatester (fir FPM-Dichtung) |
||||
|
Viskositéitsberäich (mm²/s) |
2,8 bis 380 |
||||
|
Flëssegkeet Temperaturbereich (℃) |
-20 bis +70 |
||||
|
Montéierung Positioun |
fakultativ |
||||
|
Gewiicht (kg) |
Ventil mat engem Solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
Ventil mat zwee Solenoiden |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektresch Daten |
||
|
Aart vun der Versuergung |
DC |
|
|
Nominell Stroum vum Solenoid (A) |
0.8 |
|
|
Coil Resistenz (Ω) |
kal (bei 20 ℃) 19,5; max.ventil, waarm 28,8 |
|
|
Ëmfeld Temperatur (℃) |
50 |
|
|
Coil Temperatur (℃) |
150 |
|
|
Flicht Zyklus |
Kontinuéierlech |
|
|
Pilotstroum (A) |
0.02 |
|
|
Isolatioun |
IP65 Eng |
|
|
Associéierten |
Mat 1 Ramp Zäit |
VT-3000S30 Fotoen |
|
Mat 5 Rampenzäiten |
VT3006S30 Ubidder |
|
|
Elektresch Verbindung |
Plug Verbindung |
|
Fonctiounen:
▶ Proportionalventil Pilot WRZ
▶ Fir Ënnerplackmontage
▶ Fir d'Kontroll vu béid Richtung a Flowrate vun enger hydraulescher Flëssegkeet
▶ Fréijoer zentréiert .no spool drift
▶ Niddereg Drockfall iwwer Kontrolllänner
▶ Ventil an elektronesch Kontroll vun enger Quell
▶ Proportional Solenoid Operatioun
▶ Porting Muster op DIN 24 340 Form A, ISO4401 an CETOP-RP121H
Applikatioun:
Typ 4WRZ proportional Direktional Krunn ass vill an verschiddenen Industrien benotzt wéi Maschinn Handwierksgeschir, Metallurgy, Liicht Industrie, Biergbau, Ingenieur, etc.
Ventil Typen 4WRZ ... sinn 4-Wee Ventile, déi duerch proportional Solenoiden bedriwwe ginn. Si kontrolléieren d'Richtung an de Flowrate vun der hydraulescher Flëssegkeet.
Si besteet am Fong aus dem Pilotventil (3), dem Haaptventil (7) mat der Haaptspool (8), an dem Zentréierungsfeder (9).
Wann de Solenoid 'B' energesch ass, gëtt de Pilotspool (4) no riets geréckelt. Pilotöl gëtt dann entweder intern vum Port P oder 'extern' vum Port X iwwer de Pilotventil (3) an d'Drockkammer (10) gefüttert. ) a bewegt d'Haaptspool (8) eng Distanz proportional zu der Kraaft vum elektresche Stroum.D'Drosselrillen an der Haaptspool ginn progressiv mat ëmmer méi Stroum op, sou datt de Stroum vun der hydraulescher Flëssegkeet an d'Aktuatorporte kontrolléiert.
Wann den elektresche Signal ausgeschalt ass, ginn souwuel d'Pilotspool (4) an d'Haaptspool (8) zréck an neutral onofhängeg vun der Kontrolldrockversuergung. En Noutfallhandbetreiber erlaabt d'Bewegung vun der Pilotspoolpositioun ouni d'Solenoiden z'aktivéieren
Struktur vun proportional Direktional Krunn 4WRZ
Pilotventil
De Pilotventil ass e proportional Solenoidbetrieb 3-Wee Drockreduktiounsventil (Typ 3DREP6). D'Drossel-Insert sinn am Hafen A a B installéiert, weider Detailer kuckt den Text vun 3DREP6
Struktur vum Pilotventil Typ 3DREP6
Symbol vun proportional Richtung Krunn 4WRZ
