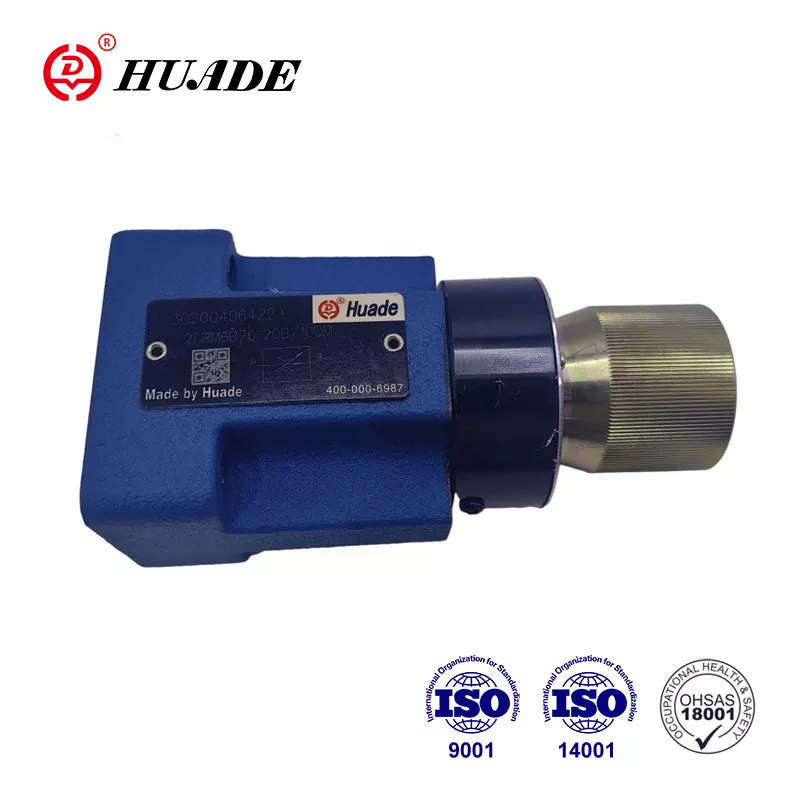

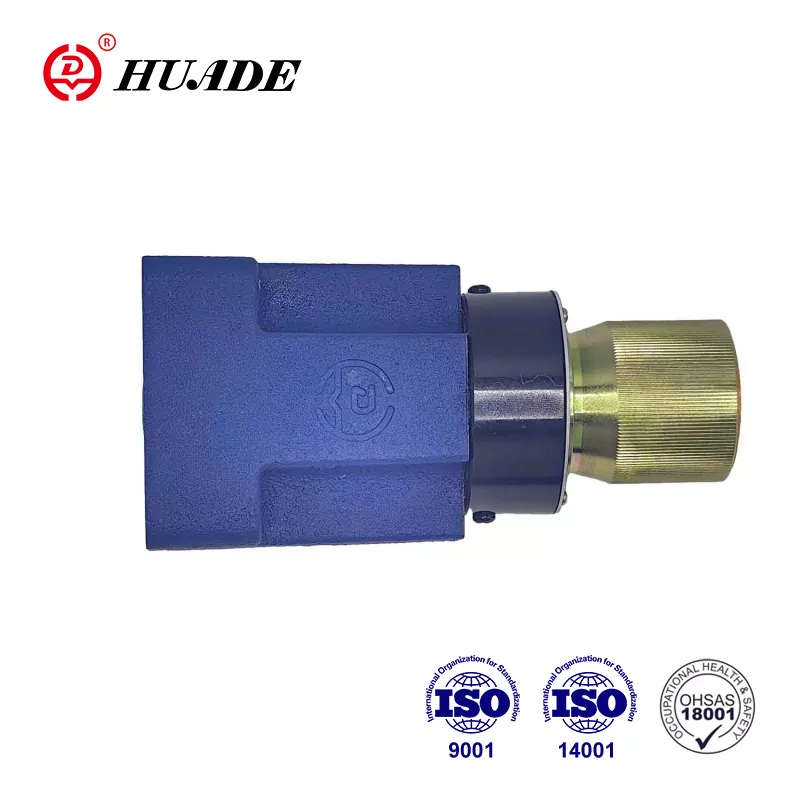

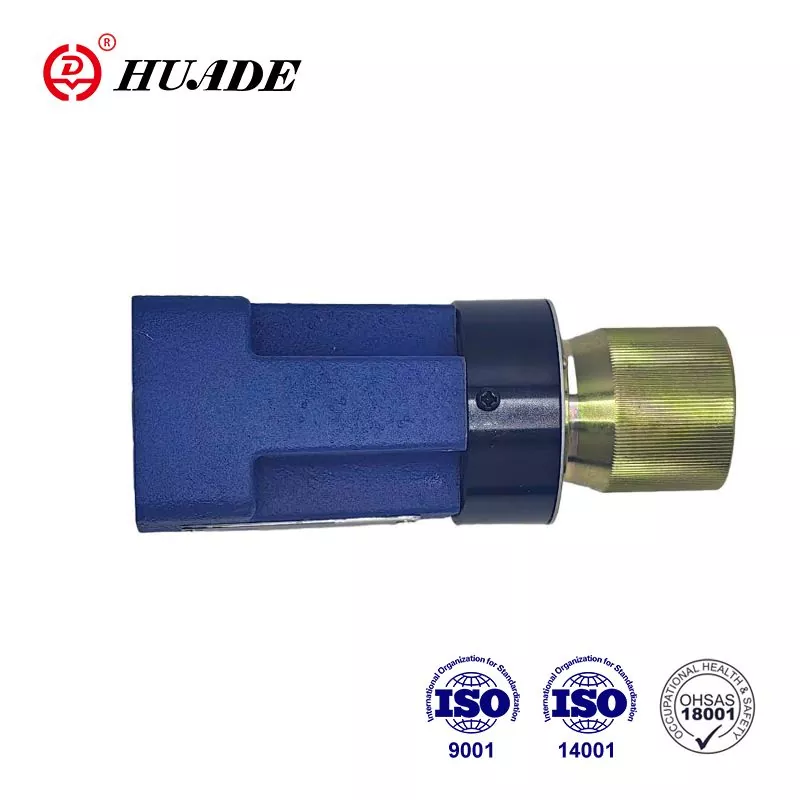

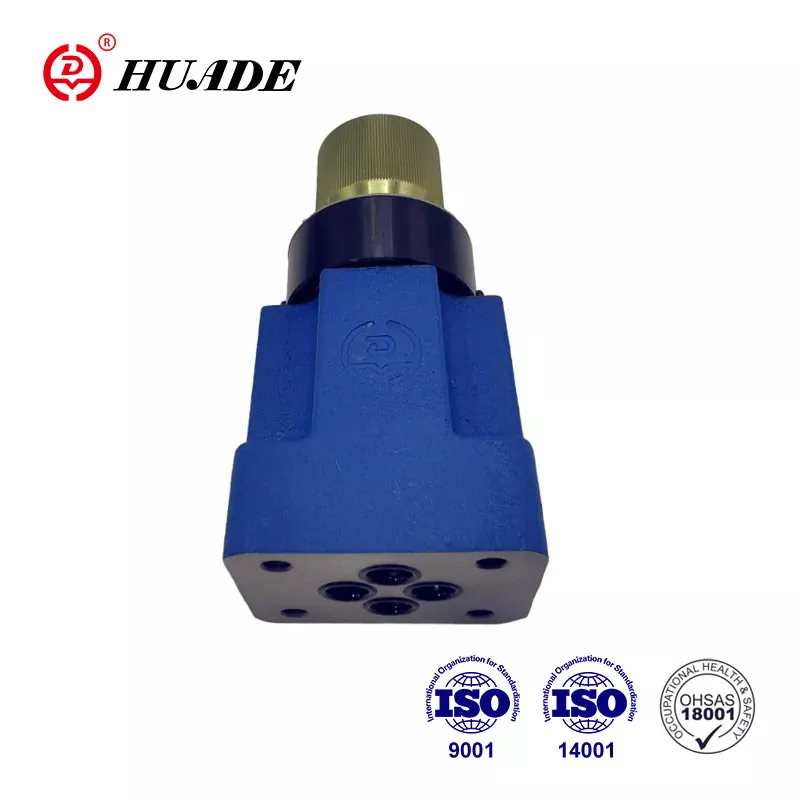

De Flow Kontrollventil Typ 2 FRM ass en 2-Wee Flow Kontrollventil. D'Fabréck konzentréiert sech op d'Praktikitéit vun de Produkter wärend d'Qualitéit vun de Produkter strikt kontrolléiert. Et zielt fir qualitativ héichwäerteg hydraulesch Flowventile ze liwweren, déi d'Clienten leeschte kënnen.Huade® Flowventile 2FRM 6 si méi fortgeschratt an der Technologie duerch d'Aféierung vun der modernste Technologie. Produktverpackung kann personaliséiert ginn, sou wéi Holzkëschtverpackungen, Plastiksverpackungen a Standardkartonverpackungen.
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|||||
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|||||
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|||||
|
Flow qv max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Flow qv min bis 10 MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Flow qv min bis 31,5 MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Drockdifferenz ∆p fir fräi Retourfluss B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimum Drock Ënnerscheed (MPa) |
0,6 bis 1,2 |
|||||
|
Drockstabilitéit bis ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Maximum Betribsdrock um Hafen A (MPa) |
bis 31.5 |
|||||
|
Kontaminatioun (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Gewiicht (kg) |
ongeféier 1,3 |
|||||
Fonctiounen:
▶ Extern Zoumaache vum Drockkompensator, optional
▶ Kontrollventil, optional
▶ Rotary Knob mat Skala
▶ Spärbar.fakultativ
1) Wann benotzt a Verbindung mat enger Gläichretterplack bis zu 21 MPa
Applikatioun:
Flow Kontrollventil 2FRM 6 gëtt benotzt fir e konstante Stroum z'erhalen, onofhängeg vum Drock an der Temperatur.
Allgemeng:
2-Wee Flow Kontrollventil 2FRM 6 besteet am Fong aus Gehäuse (1), Rotatiounsknäppchen (2), Orifice (3), Drockkompensator (4) an engem optionalen Réckschlagventil.
Flow Kontrollventil Typ 2FRM 6 B.._20B/M
(ouni extern Zoumaache, ouni Réckschlagventil)
De Flow vum Hafen A op B gëtt an der Drosselpositioun (5) gedrosselt. D'Drossel-Querschnitt gëtt variéiert andeems de Rotatiounsknäppchen (2) gedréint gëtt. Fir de Flux konstant ze halen, onofhängeg vum Drock, eng
Drockkompensator (4) ass am Hafen B no ënnen vun der Drosselpositioun (5) agebaut. D'Kompressiounsfeder (6) dréckt d'Orizise (3) an den Drockkompensator (4) no baussen géint hir jeeweileg Arrêten an hält also den Drockkompensator (4) an der oppener Positioun wann et kee Stroum duerch de Ventil ass. Wann d'Flëssegkeet duerch de Ventil fléisst, applizéiert den Drock, deen am Hafen A handelt, eng Kraaft op den Drockkompensator (4) iwwer d'Orizise (7). Den Drockkompensator (4) beweegt sech an d'Kompensatiounspositioun bis d'Kräfte ausgläichen. Wann den Drock am Hafen A eropgeet, beweegt den Drockkompensator (4) an d'Schlussrichtung, bis e Kräftebalance erëm erreecht gëtt. Duerch dës kontinuéierlech Ausgläichsaktioun vum Drockkompensator gëtt e konstante Stroum kritt. Fir e Flux duerch de Ventil a béid Richtungen ze kontrolléieren, kann e Gläichrichter Sandwichplack Typ Z4S 6 ënner dësem Flowkontrollventil ugepasst ginn.
Struktur vum Flow Kontrollventil 2FRM 6-20B/...M...
Typ 2FRM 6A..-20B/..R
D'Funktioun vun dësem Ventil ass am Fong d'selwecht wéi déi vum Ventil Typ 2FRM 6 B..-20B/..M
Wéi och ëmmer, dës Zort vu Flowkontrollventil ass mat engem externen Hafen ausgestatt, deen den Drockkompensator (4) erlaabt mat dem Port P (11) verbonnen ze ginn. Den externen Drock, deen am Hafen P (11) iwwer Ouverture (10) handelt, hält den Drockkompensator (4) zou géint d'Kraaft vum Kompressor Fréijoer (6). Wann de verbonne Richtungsventil (9) ageschalt gëtt fir de Flux vu P op B z'erméiglechen, gëtt eng zougemaach Schleifkontroll erreecht wéi mam Typ 2 FRM 6 B. Domat gëtt e Sprong beim Startup evitéiert.
Dës Versioun mat externen Zoumaache vum Kompensator däerf nëmme fir Meterkontrolle benotzt ginn.
Gratis Retourfluss vum Hafen B op A ass iwwer Kontrollventil (8).
Struktur vum Flow Kontrollventil 2FRM 6A..-20B/..R
Applikatioun Beispiller
Symbol vun 2-Wee Flow Kontrollventil 2FRM 6
