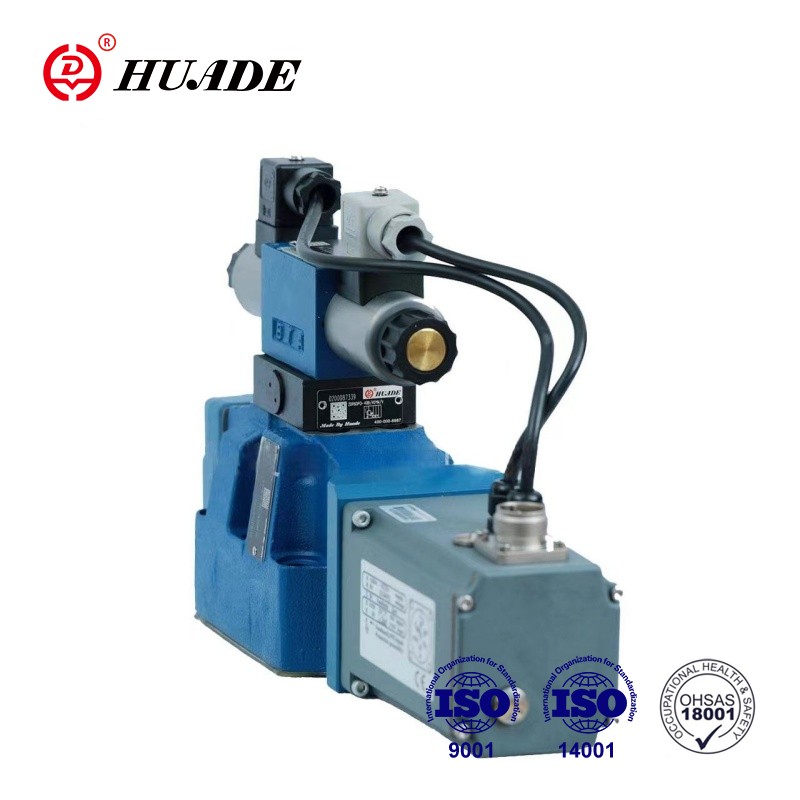

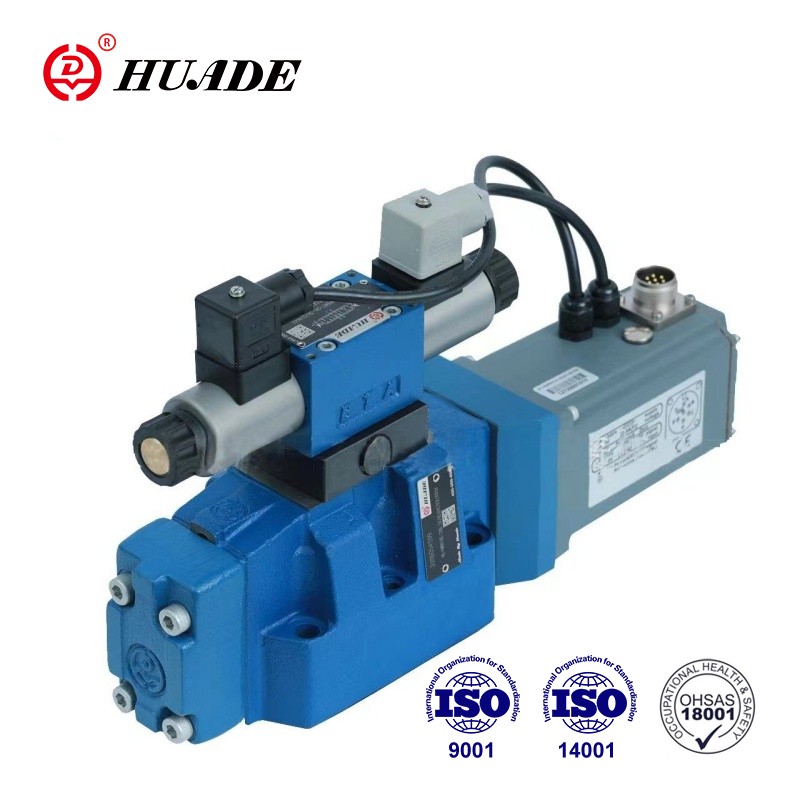

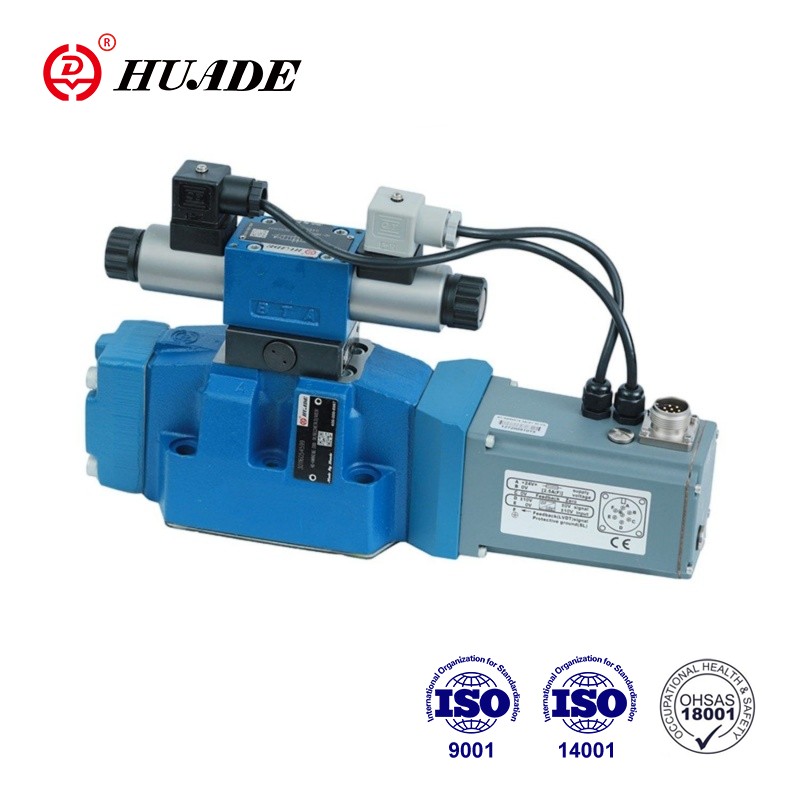

Proportional Ventile vum Typ 4WRTE si pilotbetriebt Direktiounskontrollventile mat elektresche Positiounsfeedback, integréiert Elektronik (OBE) an optional Spullpositiounsiwwerwaachung. Héich Präzisioun, séier Äntwert a stabil Kontroll vun proportional Krunn WRTE-4X maachen et e Schlëssel Komponent an vill industriell Systemer.
| Général | ||||||
| Gréissten | 10 | 16 | 25 | 27 | 32 | 35 |
| Gewiicht (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installatioun Positioun an Inbetreiung Informatiounen | Am léifsten horizontal | |||||
| Ambient Temperaturbereich (°C) | -20..+50 | |||||
| Maximal Späicherzäit (Joer) | 1 *(wann d'Lagerbedéngungen beobachtet ginn; kuckt op d'Betribsinstruktioun 07600-B) | |||||
| MTTF Wäerter no EN ISO 13849 Joer | 150 (fir méi Informatiounen, kuckt d'Dateblatt 08012) | |||||
| Tester nach DIN EN 60068-2-6 | 10.. 2000 Hz / Maximum vun 10 g / 10 Zyklen / 3 Achs | |||||
| Geräischertest nach DIN EN 60068-2-64 | 20...2000 Hz/10 gS/30 g peak/30 min. /3 Achs | |||||
| Transportschock nach DIN EN 60068-2-27 | 15 g / 11 ms / 3 Schock / 3 Ochs | |||||
| Feuchtig Hëtzt, zyklesch, nach DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% relativer Fiichtegkeet, 2 Zyklen vun 24 Stonnen | |||||
Fonctiounen:
▶ Design fir Zouverlässegkeet a Sécherheet ze verbesseren
1.Automatesch Drockkompensatioun an de Kontrollkammer vun der Haaptstadie vum Pilotkontrollventil
2.Kontrollspool vun der Haaptbühn an der Fréijoerszentréierter zentrale Positioun an / oder an der Offsetpositioun
3.Optional mat Spool Positioun Iwwerwaachung
▶ Flexibel - gëeegent fir Positioun, Geschwindegkeet an Drock Kontroll
▶Präzis - héich Äntwertempfindlechkeet a wéineg Hysteresis
Applikatioun:
proportional Richtung Krunn WRTE-4X kann wäit an petrochemical benotzt ginn, Auto Fabrikatioun, intelligent Ausrüstung, Muecht Generatioun, metallurgical Industrie an aner Industrien.
De WRTE-4X Ventil besteet am Fong aus 3 Haaptversammlungen:
1.Wunneng (1) mat Haaptbühn Kontrollspool (2) an optionaler Spullpositiounsiwwerwaachung (13)
2.Integréiert Elektronik (optional mat Elektronik Schutz Membran (14)) mat inductive Positioun Transducer (3) vun der Haaptrei
3.Pilot Kontroll Krunn (4) mat Kontroll spool / Socket Eenheet (5), inductive Positioun transducer (6) an Drock fidderen zréck fir zentrale Positioun vun der Haaptrei Kontroll Spull (2).
Mat de-energized proportional solenoids (7; 8) zentral Positioun vun der Haaptrei Kontroll spool (2) wéinst centrering Fréijoer (9) an Drock feed back. Kontroll vun der Haaptrei Kontroll spool (2) iwwer de Pilot Kontroll Krunn ( 4)→ d'Haaptbühne Kontrollspool (2) ass op eng reglementéiert Manéier positionéiert.D'Kontrollspool vum Pilotkontrollventil (4) ze kontrolléieren andeems d'Solenoidkraaft vun de proportional Solenoiden (7;8) geännert gëtt.Verbindung vum Kommando an tatsächlech Wäerter an der integréierter Elektronik.Pilot Uelegversuergung an de Pilot Kontrollventil intern iwwer Port P oder extern iwwer Port X Pilot Ueleg zréck intern iwwer Port T oder extern iwwer Y an den Tank.Mat engem Kommandowäert vun O V kontrolléiert d'Elektronik den Haaptrei Kontroll spool (2) an zentraler Positioun.
Symbol vun Proportional Richtungsventil WRTE-4X
