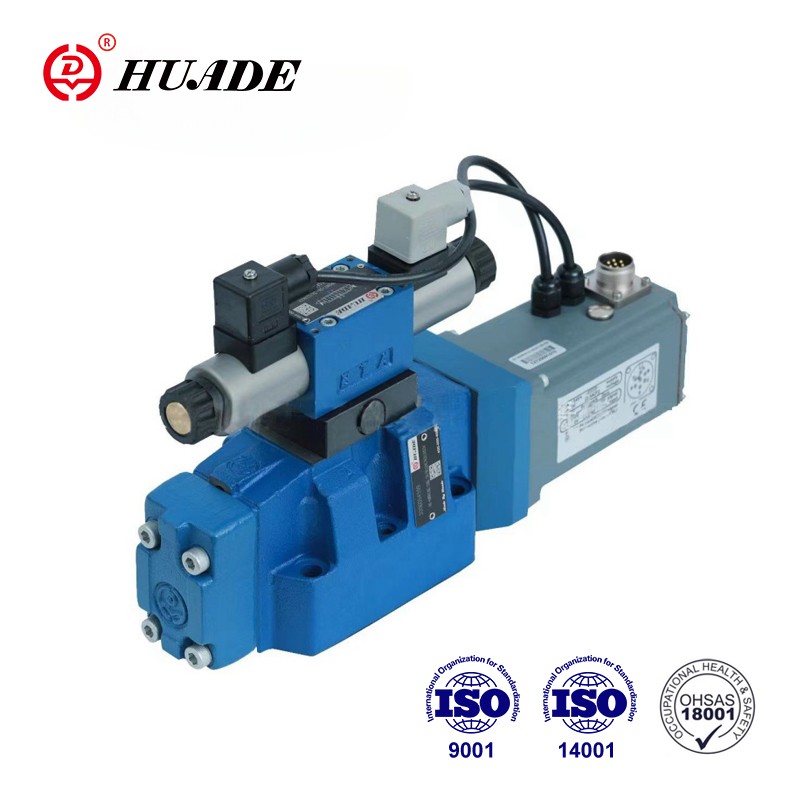

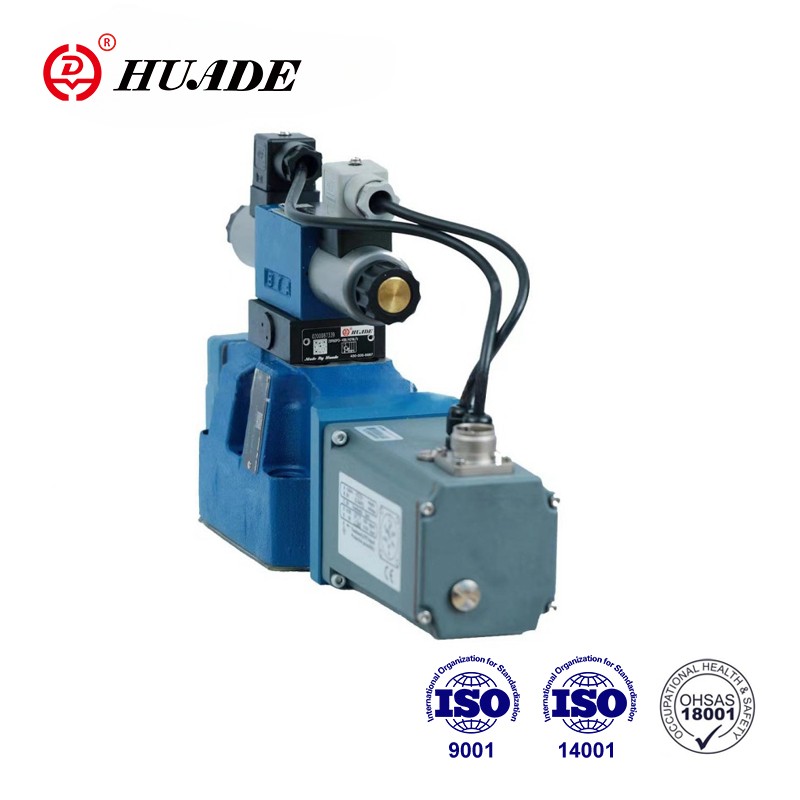

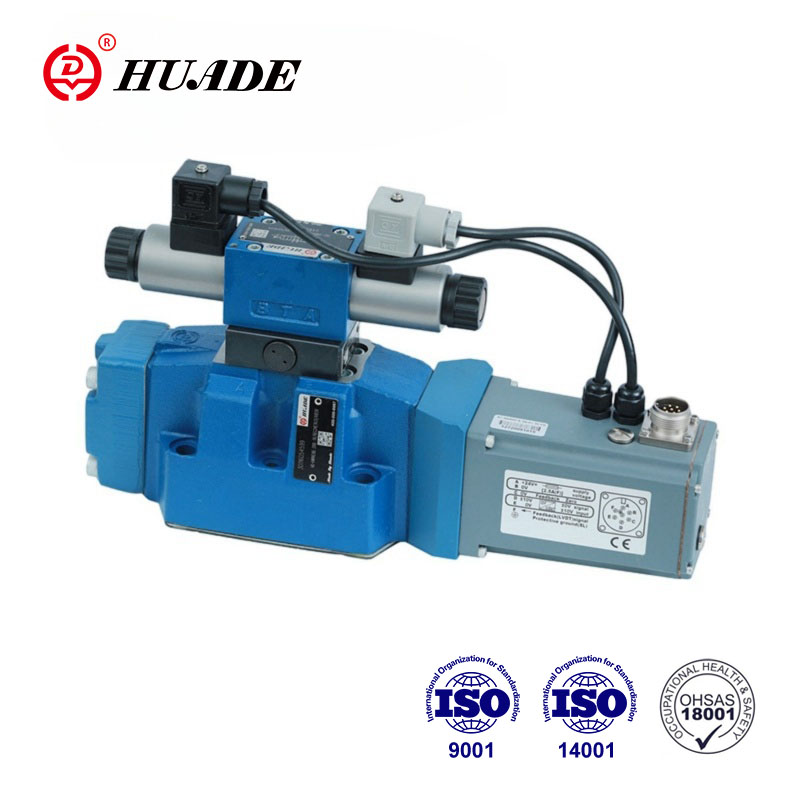

Ventile vum Typ 4WRKE sinn 2-Stuf proportional Richtungsventile. Si kontrolléieren d'Flowrichtung an d'Gréisst. D'Haaptbühn ass Positiounskontrolléiert sou datt d'Kontrollspoolpositioun onofhängeg ass vu Stroumkräften och am Fall vu méi grousse Floss. No der Aféierung vun Technologie an onofhängeg Fuerschung an Entwécklung, Huade Mark proportional Krunn Produiten hunn stabil Leeschtung an héich Qualitéit.
| Hydraulesch | |||||
| Gréisst | 10 | 16 | 25 | 32 | |
| Betribsdrock | Pilot control valve (MPa) Pilot oil supply | 2,5-31,5 | |||
| Haaptventil, Ports P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Retour Drock (MPa) | Pilot Ueleg drain, extern | 31.5 | 25 | 25 | 25 |
| Pilot Ueleg drain, intern | ＜1 | ||||
| Port Y | ＜1 | ||||
| Nominell Flux q ± 10% bei △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Flow vum Haaptventil (max. zulässlech) (L/min) | 170 | 460 | 870 | 1600 | |
| Pilot Uelegfloss um Hafen X oder Y mat enger Schrëttform vum Input Signal vun 0 bis 100% (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| Äntwert Sensibilitéit (%) | ≤0,5 | ||||
| Filter Präzisioun (μm) | ≤20 | ||||
| Drock Flëssegkeet | Mineralöl Phosphatester | ||||
| Mëttelméisseg Viskositéit (mm2/s) | 20-380 | ||||
| Drock Flëssegkeet Temperatur Beräich (℃) | -20-70 | ||||
| Gewiicht (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektresch Daten | |
| Ventilschutz nach DIN 40 050 | IP65 Eng |
| Volt Typ | DC |
| Signal Typ | Analog |
| Muecht, maximal (W) | 72 (Duerchschnëtt = 24 W) |
| Elektresch Verbindung | Mat Komponentstecker nach E DIN 43 563-AM6 |
| Stecker an E DIN 43 563-BF6-3 | |
| Kontroll elektronesch | Integréiert an de Ventil |
Fonctiounen:
▶Pilotbetrieb 2-Stuf proportional Richtungsventil mat elektresche Positiounsfeedback vun der Haaptsteuerspul an integréierter Elektronik (OBE);
▶Kontroll vun der Flowrichtung an der Gréisst vun engem Flow
▶Operatioun duerch proportional Solenoiden
▶Subplate Montage: Porting Muster no IS0 4401
▶ Fréijoerszentréiert Haaptkontrollspool
▶ Elektresch Positioun Feedback
▶Pilot Kontrollventil: Eenstufeg proportional Richtungsventil
▶ Haaptstad mat Positiounskontroll
Applikatioun:
Proportional Richtungsventil 4WRKE-3X gëtt benotzt fir d'Richtung an de Flux ze kontrolléieren.
D'Ventile besteet haaptsächlech aus dem Pilotsteuerventil (1), dem Gehäuse (8), der Haaptsteuerspul (7), den Deckelen (5 a 6), dem Zentrungsfeder (4), dem induktiven Positiounstransducer (9) an den Drockreduktiounsventil (3). Wann et keen Input-Signal gëtt, gëtt d'Haaptkontrollspool (7) an der zentraler Positioun duerch d'Zentralfeder (4) gehal. Souwuel d'Verännerung vun der Positioun vun der Haaptkontrollspool (7) an d'Verännerung vum Kommandowäert um Kräizungssummung vum Verstärker erstellt eng Differentialspannung. Beim Verglach vu Kommando an aktuelle Wäert gëtt eng méiglech Kontrollabweichung iwwer d'Elektronik festgeluegt an de proportional Solenoid vum Pilotkontrollventil (1) gëtt mat Stroum geliwwert. De Stroum induzéiert eng Kraaft am Solenoid, deen de Kontrollspool iwwer e Plunger an enger Zeil bedreift. De Flux, deen iwwer d'Kontrollkreuzsektiounen entlooss gouf, bewierkt eng Upassung vun der Haaptkontrollspool. D'Haaptkontrollspool (7) mam Kär vum induktiven Potenzwäert entsprécht dem Kommandowäert. An engem kontrolléierten Zoustand ass d'Haaptkontrollspool (7) ausgeglach an an dëser Positioun hält den Transducer (9), deen derbäi befestegt ass, bis d'Kontrollpositioun verdrängt ass. D'Kontrollspoolschlag an d'Kontrollöffnung änneren proportional zum Kommandowäert. D'Kontrollelektronik ass am Ventil integréiert. Andeems de Ventil an d'Elektronik ugepasst gëtt, gëtt d'Ofwäichung vun der Serieproduktioun vun den Apparater niddereg gehal. Den Tanklinnen däerfen net eidel lafen; Am Fall vun engem entspriechende Installatiounszoustand (Kontrastdrock ca. 0,2 MPa) muss e Virlaaschtventil installéiert ginn.
Symbol vun proportional Richtung Krunn 4WRKE-3X
Package vun Proportional Richtungsventil 4WRKE-3X
