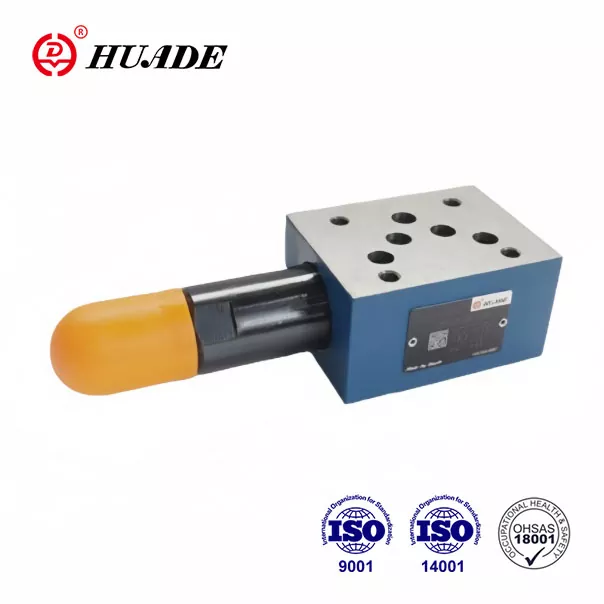

Huade® Drockreduktiounsventile ZDR 10 D gëtt benotzt fir den Drock vu verschiddene hydraulesche Systemer ze reduzéieren. Si hunn déi international Normen komplett konform. Huade Hydraulic huet déi fortgeschratt Technologie vu Rexroth agefouert wéinst zwee laangfristeg Zesummenaarbecht vun 1979. Huade Hydraulic mécht voll Notzung vun Hausressourcen fir d'Käschte ze kontrolléieren fir hydraulesch Produkter zu engem verstännegen Präis ze bidden.
|
Gewiicht (kg) |
ongeféier 2,8 |
|
Drock Flëssegkeet |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10-800 |
|
Grad vu Flëssegkeetkontaminatioun |
empfehlen e Filter mat engem Minimum Retentiounsquote vu β10 ≥ 75 |
|
Max. Betribsdrock (Inlet) (MPa) |
bis 31.5 |
|
Secondaire Drock (Output) (MPa) |
bis 2,5 bis 7,5 bis 15,0 bis 21,0 |
|
Réckdruckport (MPa) |
bis 16.0 |
|
Max.flow (L/min) |
80 |
Fonctiounen:
▶ Sandwich Teller Design
▶ Drockreduktioun an den Ports A, B oder P
▶ 4 Upassungselementer
. Rotary Knäppchen
. Hex. Kappschraube mat Schutzkapp
. Sperrbare Rotary Knob mat Skala
. Rotary Knob mat Skala
▶ 4 Drock Bewäertungen
▶ optional Kontrollventil
▶ Portingmuster nach DIN 24 340, Form A, ISO 4401 und CETOP - RP 121H
Applikatioun:
Ventil Typ ZDR 10 D gëtt benotzt fir de Systemdrock ze reduzéieren.
1. Sektioun a Symbol vun Drock Reduktioun Ventil ZDR 10 D
Den Drockreduktiounsventil Typ ZDR 10 D.. ass en 3-Wee direkt bedriwwe Ventil aus Sandwichplack Design mat enger Drockrelieffunktioun op der sekundärer Säit.
Den Drockreduktiounsventil besteet am Fong aus dem Gehäuse (1), der Kontrollspool (2), engem Kompressiounsfeder (3), an der Upassung (4) souwéi en optionalen Réckschlagventil.
De sekundären Drock gëtt vum Drockjustéierungselement (4) festgeluecht.
Modell 'JO'
An der Rou ass de Ventil normalerweis op, a Flëssegkeet kann onbehënnert vum Hafen A1 op den Hafen A2 fléien. Den Drock am Hafen A2 ass gläichzäiteg iwwer d'Kontrolllinn (5) präsent am Spullberäich vis-à-vis vum Drockfeder (3). Wann den Drock am Hafen A2 den Drockniveau, deen am Kompressiounsfeder (3) festgeluecht ass, iwwerschreift, bewegt d'Kontrollspool (2) an d'Kontrollpositioun géint d'Kompressor Fréijoer (3) an hält den agestallten Drock am Hafen A2 konstant.
De Kontrolldrock a Pilotöl ginn aus dem Hafen A2 iwwer Kontrolllinn (5) geholl.
Wann den Drock am Hafen A2 duerch externe Kräften nach weider eropgeet, gëtt d'Kontrollspool (2) nach méi wäit an d'Drockfeder (3) geréckelt.
Dëst bewierkt datt e Stroumwee am Hafen A2 iwwer Kontrollland (5) op der Kontrollspol (2) a Wunneng (1) zum Tank (Port TB) opgemaach gëtt. Genug Flëssegkeet fléisst dann an den Tank fir all weider Drock erop ze verhënneren.
D'Fréijoerskammer (7) gëtt ëmmer iwwer den Hafen TA fir den Tank extern ofgeleet.
Eng Drockmeterverbindung (8) erlaabt de sekundären Drock um Ventil ze iwwerwaachen.
Et ass nëmme méiglech e Réckschlagventil fir fräi Floss an den Ports A2 bis A1 an der Versioun 'DA' ze passen.
Modeller 'DP' an 'DB'
Am Modell 'DP' gëtt den Drock am Hafen P1 reduzéiert. De Kontrolldrock an de Pilotöl gëtt intern vum Hafen P1 geholl.
Am Modell 'DB' gëtt den Drock am Hafen P1 reduzéiert, an de Pilotöl aus dem Hafen B geholl.
Opgepasst!
Wann de Richtungsventil an der geschalter Positioun P op A ass, däerf den Drock am Hafen B net de festgeluegte Secondaire Drock iwwerschreiden. Soss gëtt den Drock am Hafen A reduzéiert.
Wann ouni Direktiounsventil benotzt gëtt, mussen TA an TB matenee verbonne sinn (z.B. an der Deckelplack).
Struktur vun ZDR 10 DA1-50B/...YM
Symboler vun ZDR 10 DP...-50B
