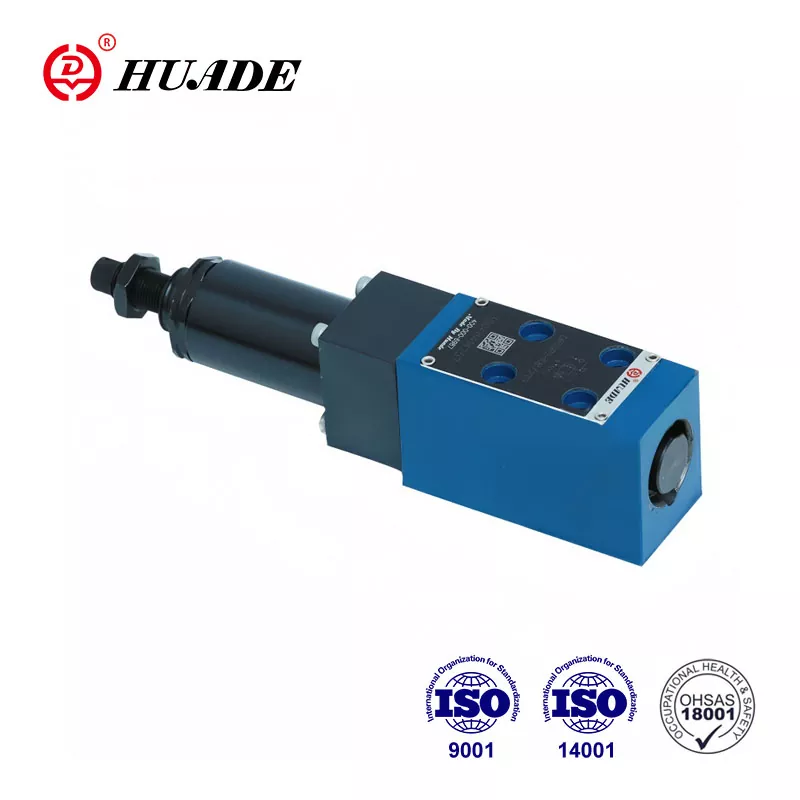

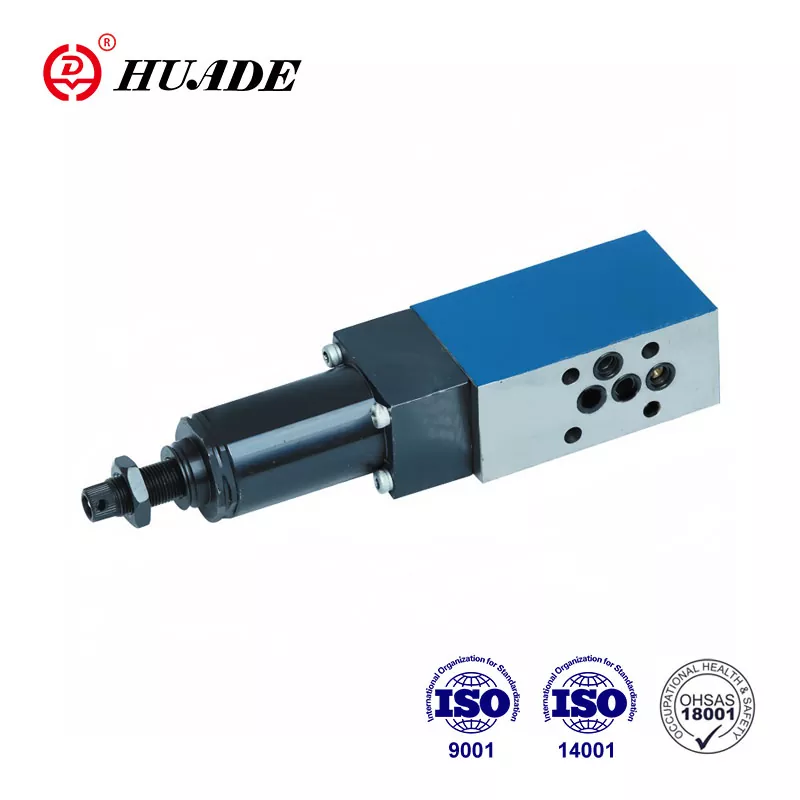

Drockreduktiounsventil DR 5 DP gëtt benotzt fir den Drock am hydraulesche System ze kontrolléieren. Duerch d'Aféierung vun der Rexroth Technologie kann Huade® DR 5 DP Serie Drockreduktiounsventile déiselwecht Aart vu Rexroth ersetzen. Huade Hydraulic huet e strenge Testsystem fir déi héich Qualitéit vu senge Produkter ze garantéieren. D'Serie vun Drockkontrollventile gi wäit am Marine hydraulesche System benotzt.
|
Max. Betribsdrock (Port P) (MPa) |
bis 31.5 |
|
Max. Secondaire Drock (Port A) (MPa) |
bis 21,0; ouni Réckschlagventil bis 31,5 |
|
Max. Réckdrock (Ports T(Y)) (MPa) |
bis 6,0 |
|
Max.flow (L/min) |
bis 15 |
|
Drockfluid Mineralöl |
Mineralöl (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
Viskositéitsberäich (mm²/s) |
10-800 |
|
Drock Flëssegkeet Temperatur Beräich (℃) |
-30 bis +80 |
|
Grad vun der Kontaminatioun (um) |
Maximal zulässlech Verschmotzungsgrad vun der Flëssegkeet ass NAS 1638 Klass 9. |
|
Gewiicht (kg) |
ongeféier 1,0 |
Fonctiounen:
▶ Ënnerplackmontage
▶ 5 Drock Bewäertungen
▶ 4 Upassungselementer
. Rotary Knäppchen
. Set screw with hexagon and protective cap,
. Sperrbare Rotary Knob mat Skala
. Rotary Knob mat Skala
▶ Kontrollventil, optional
▶ Portingmuster nach DIN 24 340, Form D, ISO 5781 und CETOP - RP 121H
Applikatioun:
Drockreduktiounsventil DR 5 DP gëtt benotzt fir de Systemdrock ze reduzéieren.
De Ventil Typ DR5 DP ass en 3-Wee direkt operéierten Drockreduktiounsventil mat enger Drockrelieffunktioun op der sekundärer Säit.
De sekundären Drock gëtt vum Drockjustéierungselement (4) festgeluecht. An der Rou ass de Ventil normalerweis op an d'Drockflëssegkeet kann ongehindert vum Hafen P op den Hafen A fléien. Den Drock am Hafen A ass gläichzäiteg iwwer d'Kontrollleitung (6) am Spullberäich vis-à-vis vun der Kompressioun präsent. Fréijoer (3). Wann den Drock am Hafen A den Drockniveau, deen am Kompressiouns Fréijoer (3) festgeluegt ass, iwwerschratt, bewegt de Kontrollspool (2) an d'Kontrollpositioun an hält de festgeluechten Drock am Hafen A konstant.
D'Kontroll a Pilot Ueleg ginn aus port A iwwer Kontroll Linn (6) geholl.
Wann den Drock am Hafen A ëmmer nach eropgeet wéinst externe Kräften op den Aktuator, beweegt d'Kontrollspool (2) nach méi wäit an d'Kompressiouns Fréijoer (3).
Dëst bewierkt e Flux Wee op port A via Kontroll Land opgemaach ginn (8) op der Kontroll spool (2) op den Tank. Genuch Drockflëssegkeet fléisst dann an den Tank fir all weider Drock erop ze verhënneren.
D'Fréijoerskammer gëtt ëmmer drainéiert fir extern iwwer Port T (Y) ze tanken.
Fir de fräie Retourfluss vum Hafen A op den Hafen P kann en optionalen Réckschlagventil (5) ugepasst ginn.
Struktur vun DR 5 DP 3 10B
Symboler vun DR 5 DP
