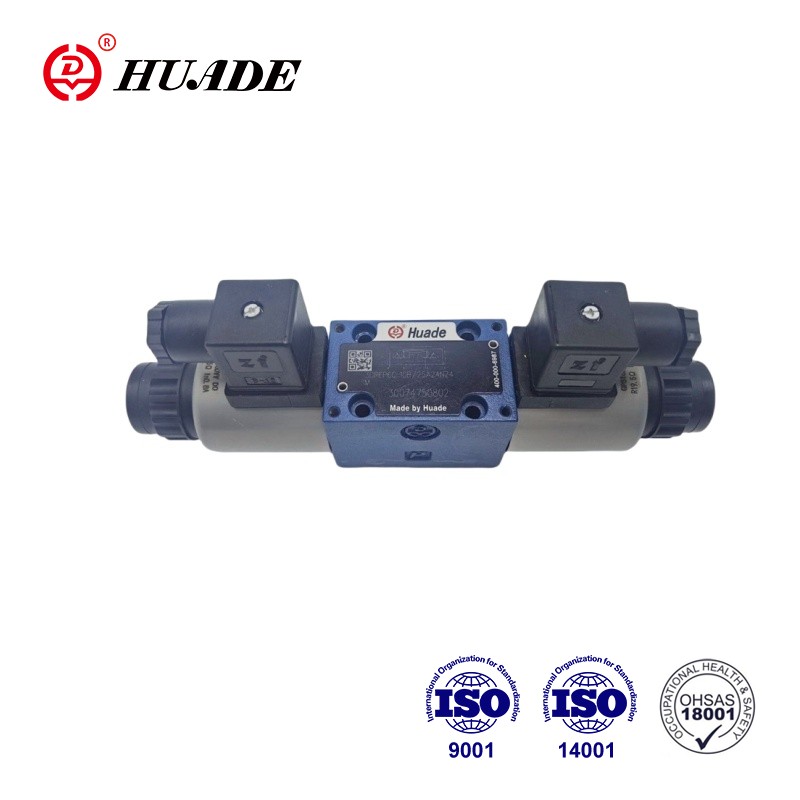

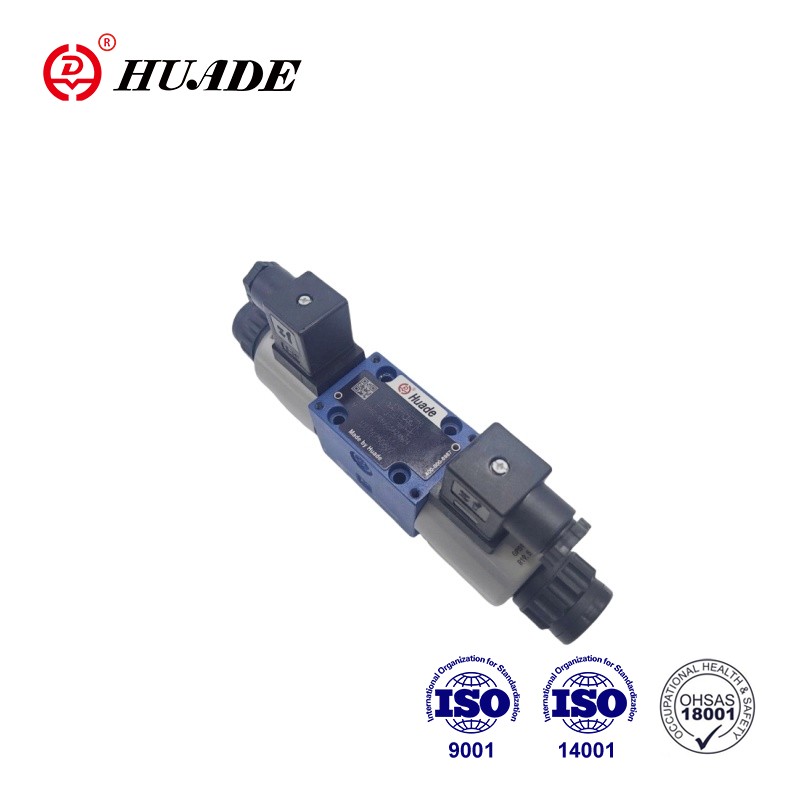

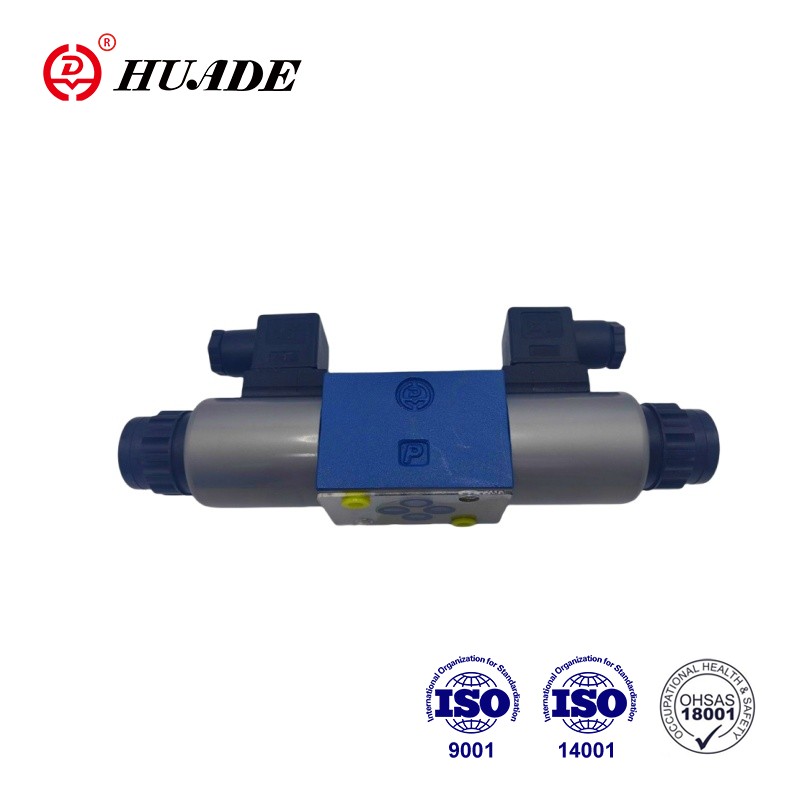

Den 3-Way Drock reduzéiert Valve Typ 3DREP 6b gëtt direkt per proportional Solenoiden ageschalt. Si konvertéieren en elektresche Input Signal an e proportional Drock Output Signal. Déi proportional Solenoids ginn kontracabel naass Pin DC Solenoiden mat zentrale Fuedem an eraushuelbare Coil. D'Solenoiden gi kontrolléiert op extern Kontroll Elektronik.
| Hydraulesch | ||
| Betrib Drock (MPA) | Port pun | 10, wann iwwerschësseg 10, da installéiert dann de Ventil, tippt zdr6dp .. 30b / ... am Input Port |
| Port T | 3 | |
| Max.flow (l / min) | 15 (ΔP = 5mpa) | |
| Grad vun der Kontaminatioun (um) | Filter Empfehlung mat engem Minimum Zeréckstëmmung vun β10,5 | |
| Hysteresis (%) | ≤3 | |
| Widderhuelen Genauegkeet (%) | ≤1 | |
| Äntwert Empfindlechkeet (%) | ≤1 | |
| Reversal Span (%) | ≤1 | |
| Drockflëssegkeet | Mineralueleg (fir NRB Sigel), Phosphat Ester (fir FPM Sial) | |
| Viscosity Range (mm2/ s) | 2,8 bis 380 | |
| Drockflëssech Temperaturbereich (° C) | -20 bis +70 | |
| Inst Depalaat vum Installatioun | fakultativ, am léifsten horizontalen | |
| Gewiicht (kg) | Typ C: 2.6; Typ A.b: 1,5 | |
| Elektresch, Solenoid | ||
| Liwwerreibei | DC24V | |
| Nominell aktuell pro Solenoid (a) | 0.8 | |
| Max.current pro Soloid (a) | ≤0.02 | |
| Solenoid Cile Resistenz (ω) | Kale Wäert op 20 ° C | 19.5 |
| Max. waarme Wäert | 28.8 | |
| Aarbechtsstaat | kontinuéierlech | |
| Management Temperatur (° C) | ~ + 50 | |
| Coil Temperatur (° C) | ~ + 150 | |
| Schutz op Din40 050 | IP65 | |
| Elektresch Verbindungen | 3Drep | Mat Komponent Plug op Din43650-AM2 Plug-in Connector zu Din 43 650-AF2 / PG11 |
| 3Drepe | Mat Komponent Plug op e Din43563-am6-3 Plug-in Connector e Din43563-bf6-3- | |
Eegeschaften:
▶ Kontroll kontrolléiert perportional Ventile fir d'Kontroll vun der Drock an Richtung vun engem Floss
▶ iwwerliewt iwwer proportional Solenoids mat zentrale Fuedem an eraushuelbare Cile
▶ Fréijoerszentrum Control Spool
Uwendung:
Dräi-Wee proportional Drock redving valving 3Drep 6b gëtt wäit an der Produktiounsausrüstung a Petroleum benotzt, chemipleesch, Pharmaberg.
◆Design:
De Ventil haaptsächlech ëmbréngen vun:
◆FOLTT:
Mat der Solenoiden (1 an 2) De-energiséiert de Kontrollboun (5) gëtt a senger Zentrum Positioun duerch Kompressiounspringen ofgehalen.
De Kontrollrett (2) ass direkt handelt wann ee vun de Solenoiden energesch ass.
Z.B. duerch energiziniséiert Solenoid "A" (1)
→ den Drockmiesser Spär (5) a kontrolléiert Spull (4) réckelen op d'Recht an der Undeel an de elektreschen Input Signal.
→ D'Verbindung vu p zu b an engem op t ass via Ordific Form Cross-Sektiounen mat progressive Floss Charakteristiken
◆De-Energisatioun vum Solenoid (1)
→ de Kontroll Spull (4) gëtt zréck an hir Zentrum Positioun duerch d'Kompressiounsprings
An der Mëtt Positioun d'Verbindunge A a B opt sinn op, dofir, d'Drockflëssegkeet kann fräi op Tank fussen. Eng optional Hand Iwwerdroung mécht et méiglech ass d'Kontroll Spull (4) ze réckelen ouni d'Solenoid ze energiséieren.
●Opmierksamkeet!
Onbedéngt Gebrauch vun der Hand Iwwerschoss kann onkontrolléiert Maschinnbewegung verursaachen!
Symboler vum proportionalen Drock redvuéieren Valve 3Drep 6b
