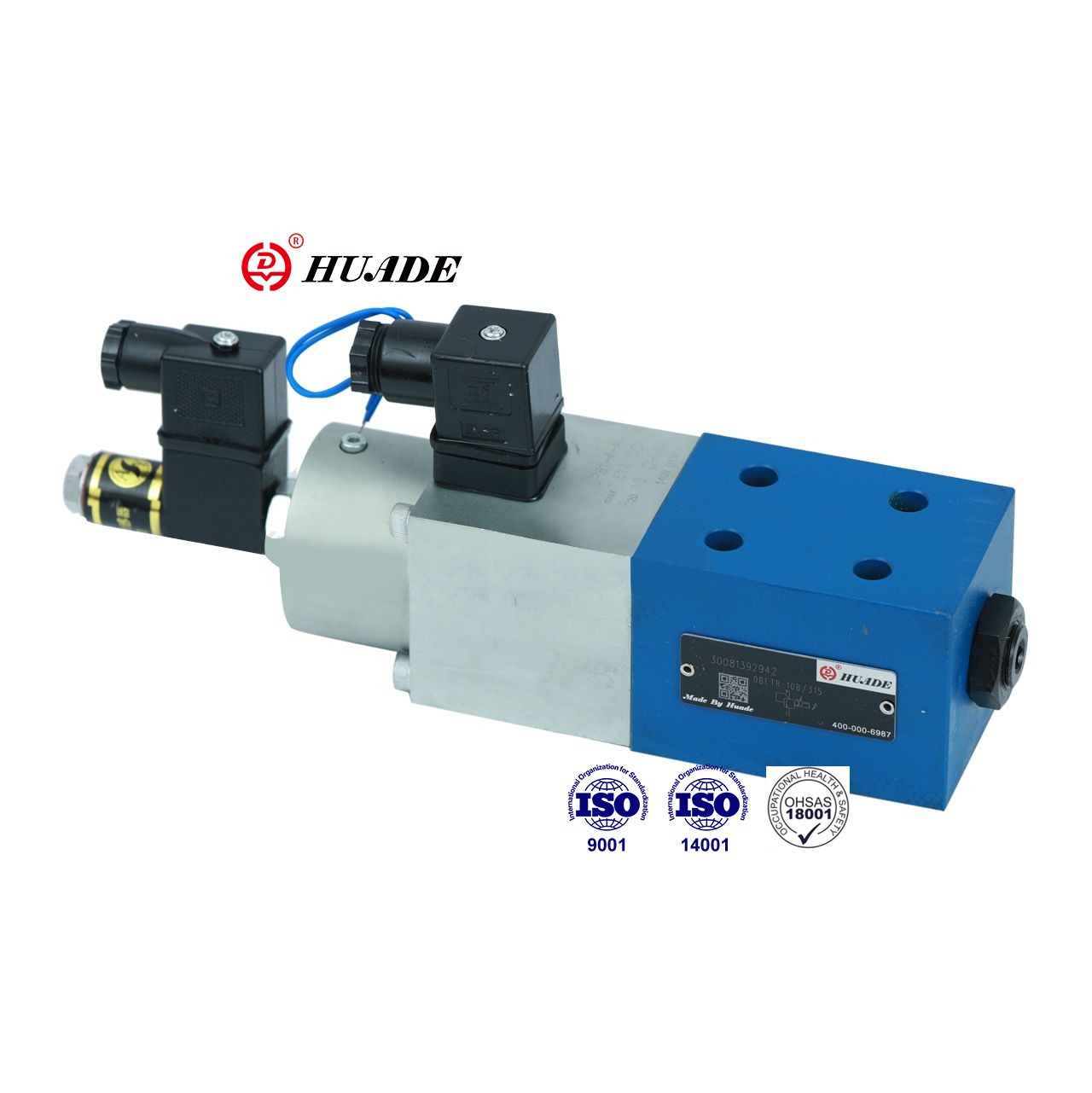

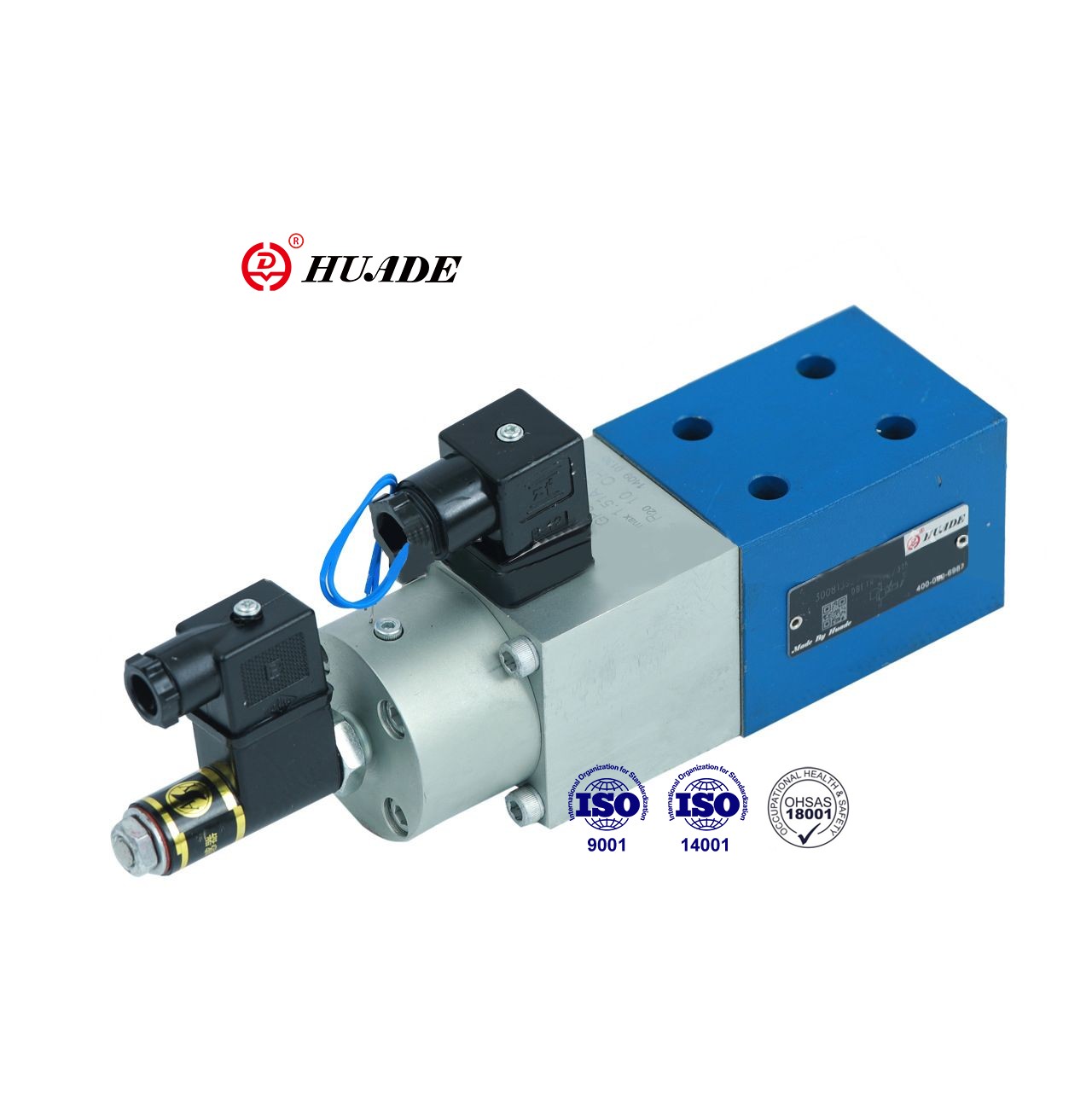

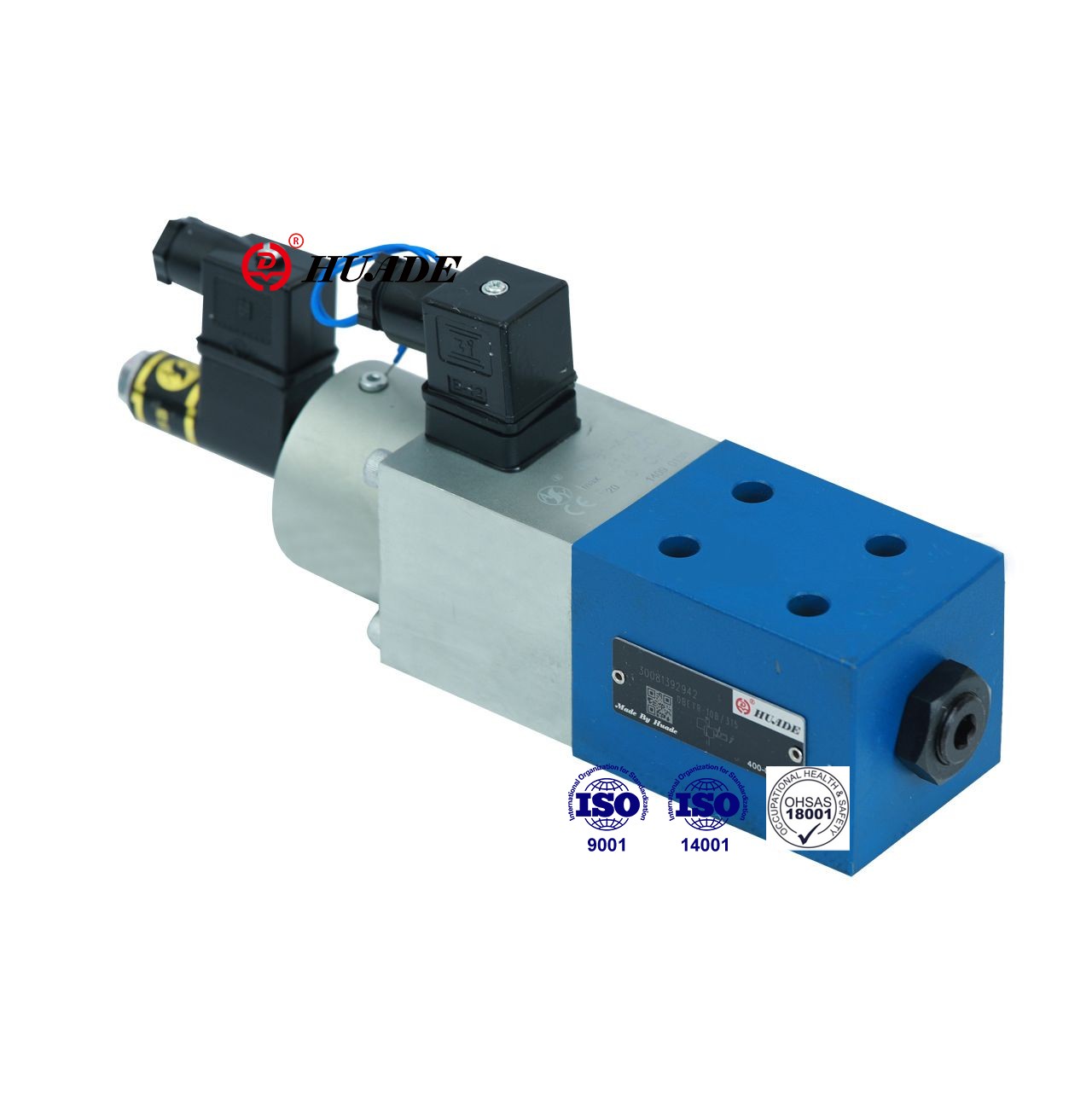

Dëse proportional Drockreliefliewe Ventil Dbetrresser registréiert Drock an Undeel an de elektresche Kommando Wäert. DBGR Ventil gëtt wäit an zouene Systemer gelagert mat Rerpen System Tendentdrock ze maachen. Hutt Dir Zoffdküre brauche ni déiselwecht Norme wéi Rexoth Produkter. Dëst pronoloreschen Drock vun den Valv je Dréim vu Proportersprochwierker fir Produkter vu senger Serie duerchsetze kënnen an de Präis ass relativ loulabel.
| Hydraulesch | |||
| Max. settbare Drock (MPA) | Drock Stage 2.5 MPA | 2.5 | |
| Drock Stage 8.0 MPA | 8 | ||
| Drock Stage 18.0 MPA | 18 | ||
| Drock Stage 31,5 MPA | 31.5 | ||
| Min. settbare Drock (MPA) | (kuckt charakteristesch Kéiren) | ||
| Max.operéiere Drock (MPA) | Port T (mat Drock Upassung) | 0.2 | |
| port t (ouni Drock Upassung) | 10 | ||
| port pun | 31.5 | ||
| Max.flow (l / min) | Drock Stage 25 | 10 | |
| Drockstadium 80 | 3 | ||
| Drockstadium 180 | 3 | ||
| Drockstadium 315 | 2 | ||
| Grad vun der Kontaminatioun (μm) | ≤20 (Empfehlung 10) | ||
| Hysteresis (%) | <1 vum Max. settbaren Drock | ||
| Widderhuelen (%) | <0,5 vum Max.Settbar Drock | ||
| Linearitéit (%) | 180; Drockstadium vun 3 bis 18 MPA | ≤ 1,5 vum Max.Settbar Drock | |
| 315; Drockstadium vun 6 bis 31.5mpa | |||
| Typesch Variatioun (%) | Valve | ± 3 vum Max. settbaren Drock | |
| Elektresch Kontroll | <0.5 | ||
| Steped Äntwert 0 bis 100% (MS) | Äntwert Zäit (Pmin-Pmax) | Äntwertzäit (PMAX-PMIN) | |
| Drock Stage 2.5 an 18mpa 0 bis100 | 100 | 50 | |
| Drock Stage 31.5mpa 0 bis100 | 150 | 100 | |
| Drockflëssegkeet | Mineralueleg (fir NRB Sigel), Phosphat Ester (fir FPM Sial) | ||
| Viscosity Range (mm2/ s) | 2,8 bis 380 | ||
| Drockflëssech Temperaturbereich (° C) | -20 bis + 70 | ||
| Installatiounspositioun | fakultativ | ||
| Gewiicht (kg) | 4 | ||
| Elektell | ||||
| Amplifier assoziéiert | Vt-50033S30 | |||
| Liwwerreibei | DC | |||
| Coil Resistenz (ω) | Kale Wäert op 20 ° C | 10 | ||
| Max. waarme Wäert | 13.9 | |||
| (Bestätegung) Flicht | Kontinuéierlech | |||
| Drockflëssegkeet Temperatur (° C) | +50 | |||
| Verstäerkt Spannung | pendelen komplett | 24 ± 10% | ||
| pendelen dräi elektresch Quell | 24 bis 35 | |||
| Max. Kraaftverbrauch (VA) | 50 | |||
| COIL RESTRESSANCE AN 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivitéit (Transducer) (mh) | 6 bis 8 | |||
| Oscillator Frequenz (Transducer) (khz) | 2.5 | |||
| Schutz fir din 40 050 | IP65 | |||
Eegeschaften:
▶ Niddereg Hysteesis
▶ Gutt Widderhuelung fir
▶ Electal zougemaach Loop Positioun Kontroll vu Fréijoer Pre-Spannung
▶ Proportional Solenoid Actuéierung mat induktive Positioun Transduccer (Drockgewiicht)
▶ Ventil an elektronesch Kontroll vun enger Quell
Uwendung:
Proitel vum Propitaly Ofdroung Eng Persoun verdätzt Dubst-Dubst trainéiert an verschiddene Felder a verschiddene Felder a verschiddene Felder a liicht Lëtzebuerger Tomenter, etc.
De Ventil besteet am Prinzip vun engem Logement (1), proportional Zolloid (2) mat indtransivosiv postvisive Transducer (3), Valve Sëtz (4)
Drock ass agestallt andeems Dir de Kommando Wäert Potentiometer upassen (0 bis 9 v). De Kommando-Wäert erhéijen Erierzunge vum Kompressiouns Fréijoer virum elektronesche Kontrollen an de proportional Soloid (2). Spuer vun der Kompressiouns Fréijoer (6), d.E. D'Positioun vum Fréijoersplack (7), gëtt vun der onduktiver Positiounspositiounspositiounspositiounspositiounspositiounspositioune festgeholl. All Deviatiounen aus dem Kommando-Wäert ginn duerch de zougemaachte Loop Positiounskontroll korrigéiert.
D'Benotzung vun dësem Prinzip eliminéiert den Effekt vun der Solenoid Reibung.
Virdeeler:
- niddereg Hysteresis
- gutt Widderhuelung
Symboler vun proportional Drockreliefliewe Vetbetr
