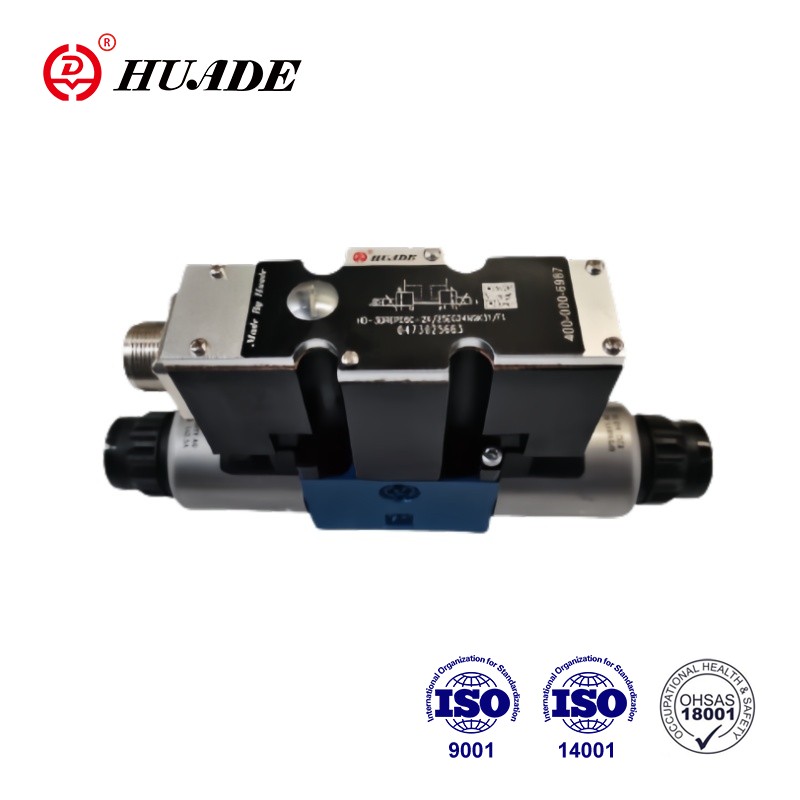

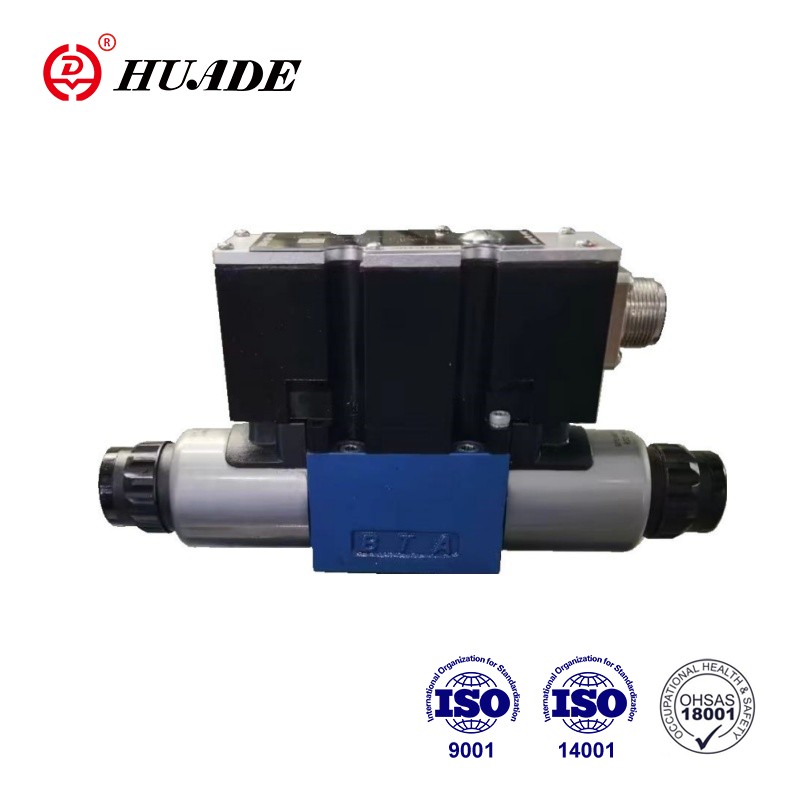

Am Verglach mat proportional Drock reduzéieren Krunn 3DREPE6-2X, proportional Drock reduzéieren Krunn 3DREPE6E-2X Krunn huet ähnlechen krut an Prinzip, mä den Ënnerscheed ass, datt et gebaut-an amplifier an Interface A1 huet. D'Solenoide ginn optional iwwer integréiert Kontrollelektronik kontrolléiert. Huade's 3DREPE6E-2X a Rexroth benotzen déiselwecht Qualitéitsnormen. D'Leeschtung kann Rexroth Match.
| Hydraulesch | |||
| Ventil Typ | HD-3DREP | HD-3DREPE | |
| Operatiounsdrockbereich MPa | Port P | 2 ze 10 fir Drock Etapp 1.6 | |
| 3 ze 10 fir Drock Etapp 2.5 | |||
| 5 ze 10 fir Drock Etapp 4.5 | |||
| Port T | 0 vu3 | ||
| L/min Max | 15 (△p=5MPa) | ||
| Filterfeinheet (μm) | ≤20 (Preferenz ≤10) | ||
| Hysteresis (%) | ≤5 | ||
| Widderhuelbarkeet Genauegkeet (%) | ≤1 | ||
| Äntwert Sensibilitéit (%) | ≤0,5 | ||
| Drock Flëssegkeet | Mineralöl, oder Phosphatester | ||
| Viskositéitsberäich mm2/s | 20-380 | ||
| Drock Flëssegkeet Temperatur Beräich (℃) | -20~+80 | ||
| Gewiicht (Kg) | 2 | 2.2 | |
| Elektresch | |||
| Elektresch Daten, solenoid | |||
| Ventil Typ | HD-3DREP | HD-3DREPE | |
| Volt Typ | DC | DC | |
| Nominell Spannung (V) | 24 | ||
| Max. aktuell (A) | 1.5 | 2.5 | |
| Solenoid coil Resistenz (Ω) | Kale Wäert bei 20 ℃ | 4.8 | 2 |
| Max.waarm Wäert | 7.2 | 3 | |
| Flicht (%) | 100 | ||
| Coil Temperatur ℃ | bis 150 | ||
| Schutz | IP65 | ||
| Elektresch, Kontroll elektronesch | |||
| Verstärker | HD-VT-VSPA2-50-1X/T1 (mat 1 Ramp Zäit) | integréiert Kontroll elektronesch | |
| HD-VT-VSPA2-50-1X/T5 (mat 5 Rampenzäiten) | |||
| Versuergung Volt | Nominell Volt VDC | 24 | |
| Niddereg Grenzwäert V | 19 | ||
| Ieweschte Grenzwäert V | 35 | ||
| aktuellen Konsum | Imax A | 1.8 | |
| Impulsstroum A | 4 | ||
Fonctiounen:
▶ Direkt kontrolléiert proportional Ventile fir d'Kontroll vum Drock a Richtung vun engem Stroum
▶ Iwwer proportional Solenoide mat zentrale Fuedem an eraushuelbare Spule aktivéiert
▶ Hand iwwerdribblen, fakultativ
▶ Fréijoerszentréiert Kontrollspool
▶Typ HD-3DREPE mat integréierter Elektronik, Interface A1
▶Extern Kontrollelektronik fir Typ HD-3DREP:
▶Analog Verstärker Typ HD-VT-VSPA2-50-1X/...am Eurocard Format
▶Digital Verstärker Typ HD-VT-VSPD-1-1X/. ..an Eurocard Format
▶ Elektresch Verstärker Typ HD-VT-11118 vum modulare Design
▶ Ventil a proportional Kontrollelektronik aus enger eenzeger Quell
Applikatioun:
Proportional Drockreduktiounsventil 3DREP6E-2X gëtt wäit an der automatescher Kontroll vun hydraulesche Systemer a verschiddenen Industrien benotzt wéi Maschinnen, Liichtindustrie, Metallurgie, asw.
Den 3-Wee Drockreduktiounsventil Typ 3DREP6-2X ... gëtt direkt vu proportional Solenoiden ageschalt. Si konvertéieren en elektrescht Input Signal an e proportional Drockausgangssignal. Déi proportional Solenoide sinn kontrolléierbar naass Pin DC Solenoiden mat zentrale Fuedem an eraushuelbare Spule. D'Solenoide ginn optional iwwer extern Kontrollelektronik (Typ 3DREP-2X) oder duerch integréiert Kontrollelektronik (Typ 3DREPE-2X) kontrolléiert.
De Ventil besteet haaptsächlech aus: Solenoiden (5 a 6), Wunnengen (1), Kontrollspool (2) mat Drockmessspulen (3 a 4) an optional integréiert Ventilelektronik (7).
Mat de Solenoiden (5 a 6) entgeschalt gëtt d'Kontrollspool (2) a senger zentraler Positioun duerch Kompressiounsfedern gehal. D'Kontrollspool (2) gëtt direkt ageschalt wann ee vun de Solenoiden energesch ass.
z.B. duerch energesch Solenoid (5): den Drockmessspol (3) a Kontrollspool (2) réckelen no riets am Verhältnis zum elektresche Inputsignal. D'Verbindung vu P op B an A op T ass iwwer Ëffnungsform Querschnitt mat progressive Flowcharakteristiken.
Energisatioun vum Solenoid (5): D'Kontrollspool (2) gëtt duerch d'Kompressiounsfedern an d'Mëttplaz zréckgezunn. An der mëttlerer Positioun sinn d'Verbindungen A a B bis T opgemaach, dofir kann d'Drockflëssegkeet fräi an den Tank fléien. Eng fakultativ Hand iwwerdréit (9 oder 10), mécht et méiglech de Kontrollspool (2) ze beweegen ouni de Solenoid z'aktivéieren.
D'Funktioun vun dëser Versioun vum 2-Positiounsventil ass am Fong d'selwecht wéi déi vum Ventil mat 3-Schalterpositioun.
Déi 2-Positiounsventile sinn awer nëmme mat engem Solenoid 5 oder 6 ausgestatt. Amplaz vum zweete Solenoid gëtt e Stecker (11) ugepasst
Symboler vun proportional Proportional Drock Reduktioun Valve 3DREP6E-2X
Benotzt a Verbindung mat anere proportional Ventile
Package Of The Combination Valve
