Wann Dir mat hydraulesche Systemer schafft, kënnt Dir de richtege Richtungskontrollventil auswielen den Ënnerscheed maachen. De Rexroth 4WE 10 D Direktional Kontrollventil ass eng zouverléisseg Wiel fir vill industriell Uwendungen ginn, an et gi gutt Grënn firwat Ingenieuren ëmmer erëm dorop kommen.
Wat mécht de 4WE 10 D Besonnesch
De Rexroth 4WE 10 D ass e solenoidbetriebene Richtungskontrollventil dee geréiert wéi d'hydraulesch Flëssegkeet duerch e System fléisst. Denkt un et als Traffic Controller fir Ueleg oder aner hydraulesch Flëssegkeeten. Wann Elektrizitéit duerch seng Spiralen fléisst, verännert de Ventil d'Positioun a féiert Flëssegkeet op verschidden Deeler vun Ärer Maschinn.
Dëse Ventil passt op den NG10 Gréisst Standard, deen och CETOP 5 oder ISO 4401-05 genannt gëtt. Wat dëst praktesch bedeit ass datt et e seriöse Drock- a Flowraten handhaben kann, wärend nach ëmmer Standardmontagemuster passen déi déi meescht hydraulesch Systemer benotzen.
D'Zuelen a sengem Numm soen Iech wichteg Informatioun. De "4" heescht datt et véier Haapthäfen huet wou Flëssegkeet erakënnt an erausgeet. De "WE" weist datt et e Richtungsventil ass, dee vu Solenoiden bedriwwe gëtt. Den "10" bezitt sech op seng nominal Gréisst, an den "D" beschreift eng spezifesch Spullkonfiguratioun déi bestëmmt wéi de Ventil sech behält wann et an der neutraler Positioun ass.
Drock a Flow Capabilities
Ee vun de Standout Features vum Directional Kontrollventil 4WE 10 D fir Rexroth ass seng Fäegkeet fir Héichdrock ze handhaben. D'Haaptaarbechtshäfen kënne bis zu 350 Bar verwalten, wat ongeféier 5,076 PSI entsprécht. Dat ass genuch Drock fir usprochsvoll industriell Aufgaben ze verschaffen ouni Schweess ze briechen.
Fir Stroumkapazitéit kann dëse Ventil tëscht 120 an 160 Liter pro Minute ofhängeg vun der spezifescher Modellvariant handhaben. Dat sinn ongeféier 32 bis 42 Gallonen pro Minutt an amerikanesche Miessunge. Dës Gamme gëtt Iech Flexibilitéit fir de Ventil un d'Bedierfnesser vun Ärem System ze passen ouni Är Komponenten ze iwwerdimensionéieren oder ënnerzemaachen.
De Retourhafen huet eng ënnescht Drocklimit, typesch ronderëm 210 Bar. Dëst ass wichteg well wann Dir e System designt, musst Dir sécher sinn datt Är Retourlinn net ze vill Drock opbaut. Soss kënnt Dir de Fréijoersmechanismus vum Ventil beschiedegen oder d'Gehäuse iwwer seng Designgrenze belaaschten.
De Wet-Pin Solenoid Design
De 4WE 10 D benotzt wat e naass-Pin-Solenoid-Design genannt gëtt, an dës Feature verdéngt Opmierksamkeet. An dësem Setup sëtzt d'Solenoid-Staang am hydraulesche Ueleg anstatt datt se komplett ofgeschloss sinn.
Dës Designwahl bréngt verschidde praktesch Virdeeler. Den hydraulesche Ueleg wierkt als Killmëttel, zitt Hëtzt vun der elektrescher Spule ewech. Dëst hëlleft dem Solenoid méi laang ze daueren a méi zouverlässeg ze schaffen, besonnesch wann Dir dacks mam Ventil fuert. Den Ueleg schmiert och déi bewegt Deeler, wat d'Verschleiung mat der Zäit reduzéiert.
Aus engem Ënnerhalt Siicht sinn naass-Pin Solenoiden praktesch. Dir kënnt d'Spule austauschen ouni den hydraulesche System ze drainéieren oder an zouene Drockkammeren ze briechen. Dëst spuert Zäit während Reparaturen a reduzéiert d'Chancen fir Är hydraulesch Flëssegkeet ze kontaminéieren. D'Spule kann souguer 90 oder 360 Grad rotéieren fir enk Installatiounsraim ze passen, wat Iech méi Méiglechkeeten gëtt wann Dir de Ventil montéiert.
Schaltgeschwindegkeet an Dämpfungskontroll
Wann Dir d'Direktiounskontrollventil 4WE 10 D fir Rexroth mat DC Kraaft energeet, schalt et normalerweis an 45 bis 70 Millisekonnen beim Ausschalten, an 35 bis 45 Millisekonnen beim Ausschalten. Dës Äntwertzäite funktionnéieren gutt fir déi meescht industriell Automatiounsbedierfnesser.
Wat dëse Ventil ënnerscheet vu ville Konkurrenten ass seng justierbar Dämpfung. E puer Versioune loossen Iech verlangsamen wéi séier de Spull bewegt wann Dir Positiounen wiesselt. Andeems Dir justierbar Drosselschrauwen oder fixen Oueren benotzt, kënnt Dir d'Schaltzäit op iwwer 100 Millisekonnen verlängeren wann néideg.
Firwat wëllt Dir e méi luesen Ventil? A Systemer mat groussen Zylinder oder schwéier Laascht, Direktnoriichten Ännerungen kënnen Drock Spikes schafen, datt duerch Är Päifen an Armature gehummert. Dëse Phänomen, heiansdo Waasserhammer genannt, kann Komponenten beschiedegen an d'Liewensdauer vun Ärem System verkierzen. Déi agebaute Dämpfung hëlleft dës Iwwergäng glat ze maachen ouni separat Schock-Suppressoren an Ärem Piping ze brauchen.
De Ventil kann bis zu 15.000 Schaltzyklen pro Stonn handhaben, wat et fir High-Speed-Produktiounslinnen gëeegent mécht, wou de Ventil de ganzen Dag ëmmer erëm muss opmaachen an zoumaachen.
Spool Konfiguratiounen an Operatioun Logik
Den "D" an der 4WE 10 D Bezeechnung bezitt sech op e spezifescht Spullsymbol, awer Rexroth bitt dës Ventilplattform mat ville verschiddene Spullkonfiguratiounen. Dir kënnt et an 4/3 Konfiguratiounen kréien (véier Häfen, dräi Positiounen) oder 4/2 Setups (véier Häfen, zwou Positiounen), ënner anerem Optiounen.
All Spulltyp kreéiert verschidde Stroumweeër wann de Ventil an der neutraler oder zentraler Positioun ass. E puer Konfiguratiounen zoumaachen all Häfen wann se energesch sinn, wat d'Zylinder op der Plaz hält. Anerer verbannen d'Pompel mam Tank, deen d'Pompel entlaascht an Energie spuert. D'Wiel hänkt dovun of wat Dir braucht Äre System ze maachen wann de Ventil net aktiv gewiesselt ass.
D'Direktiounssteuerventil 4WE 10 D fir Rexroth kënnt a béid Fréijoer-Retour- an Haltversioune. Fréijoer-Réckventile ginn automatesch zréck an eng Heempositioun wann Dir Kraaft schneiden, wat dacks wichteg ass fir d'Sécherheet. Detent Versioune bleiwen an hirer leschter Positioun bis Dir en anert Signal schéckt, wat besser funktionnéiert fir Uwendungen wou Dir eppes während Stroumausbroch muss halen.
Elektresch Spezifikatioune
Dëse Ventil funktionnéiert mat enger breet Palette vun elektresche Systemer. Dir kënnt et mat DC Spannungen vun 12V bis 230V bestellen, oder mat verschiddenen AC Spannungsoptiounen. De Standard DC Solenoid verbraucht ongeféier 30 bis 35 Watt Kraaft.
Déi elektresch Verbindunge kommen a verschiddene Stiler, dorënner Steckerverbindungen déi DIN Normen entspriechen. De Ventil huet en IP65 Schutzbewäertung, dat heescht datt et Staub a Waasserspray ouni Probleemer handhaben kann. D'Isolatioun entsprécht VDE Klass F Standarden, sou datt et gëeegent ass fir industriell Ëmfeld wou elektresch Sécherheet wichteg ass.
Fir Troubleshooting oder Noutfall Operatioun, vill Versiounen enthalen manuell iwwerdribblen Optiounen. Dës erlaben Iech de Ventil mechanesch ze wiesselen wann Dir e System opstellt oder eppes während engem Stroumausfall muss bewegen.
Wou Dëse Ventil benotzt gëtt
De 4WE 10 D weist sech a ville verschiddenen Industrien op, well et d'Performance mat Zouverlässegkeet balancéiert. A Marine Uwendungen fannt Dir datt et Lenksystemer op Schëffer kontrolléiert, Kranen managen déi d'Fracht lueden an entluede, a Variabel-Pitch Propeller upassen. Dës Ëmfeld verlaangen Ventile déi kontinuéierlech an haarde Bedéngungen lafen kënnen, an de Rexroth Design hält gutt op d'Salzloft a Schwéngungen.
Fabrikatiounsanlagen benotzen d'Direktiounssteuerventil 4WE 10 D fir Rexroth a Maschinnen, Sprëtzformausrüstung a Metallformpressen. Déi héich Schaltfrequenzfäegkeet mécht et nëtzlech fir automatiséiert Produktioun wou de Ventil Dausende Mol pro Verschibung zyklen. D'demping Upassung hëlleft Schock Schued ze Präzisioun Komponente an dëse Maschinnen verhënneren.
Bau a mobil Ausrüstung vertrauen och op dëser Ventilplattform, obwuel dës Uwendungen dacks liicht ënnerschiddlech Varianten benotzen, déi fir mobil Hydraulik optiméiert sinn.
Ënnerhalt a Flëssegkeetsreinheet
Wéi déi meescht Präzisioun hydraulesch Komponenten, brauch den 4WE 10 D propper Ueleg fir richteg ze schaffen. D'Spaltungen tëscht der Spull an dem Ventilkierper ginn a Mikrometer gemooss, an Dreckpartikelen kënnen d'Verschleiung an d'intern Leckage zimlech séier verursaachen.
Rexroth präziséiert datt d'hydraulesch Flëssegkeet den NAS 1638 Class 9 Cleanliness Standards entsprécht. Dir braucht e gudde Filtratiounssystem mat engem Beta-Verhältnis vu mindestens 75 fir 10 Mikron Partikelen. Dëst kléngt vläicht ze strikt, awer wann Dir 15.000 Zyklen pro Stonn laaft, gëtt de Kontaminatiounsschued séier erop.
Regelméisseg Ënnerhalt beinhalt d'Kontroll vun der Flëssegkeetsreinheet, d'Inspektioun op Leckage, an heiansdo d'Dichtungskits ersetzen. D'Dichtungskits enthalen typesch néng O-Réng a kommen mat Deelnummeren wéi R961006886 fir méi nei Serie. Wéinst dem naass-Pin Design kënnt Dir dacks d'Solenoidspiral ouni gréisser Demontage ersetzen, wat d'Dauer kuerz hält.
Verglach mat Aner Optiounen
D'Direktiounskontrollventil 4WE 10 D fir Rexroth konkurréiert mat Ventile vu Parker, Eaton an aner grouss Hiersteller an der NG10 Kategorie. D'D3W Serie vu Parker bitt ähnlechen Drockbewäertunge ronderëm 345 Bar. D'Eaton DG4V-5 Serie funktionnéiert och a vergläichbaren Drockbereich, obwuel d'Spezifikatioune vum Modell variéieren.
Wat d'Rexroth Optioun erausstécht ass haaptsächlech déi integréiert Dämpfungsfäegkeet. Wärend aner Hiersteller robust a reaktiounsfäeg Ventile maachen, enthalen vill keng agebaute Schock-Ënnerdréckung. Wann Dir dës Feature braucht, musst Dir extern Drosselen oder Këssen op Äre System addéieren, wat Plaz ophëlt a Komplexitéit bäidréit.

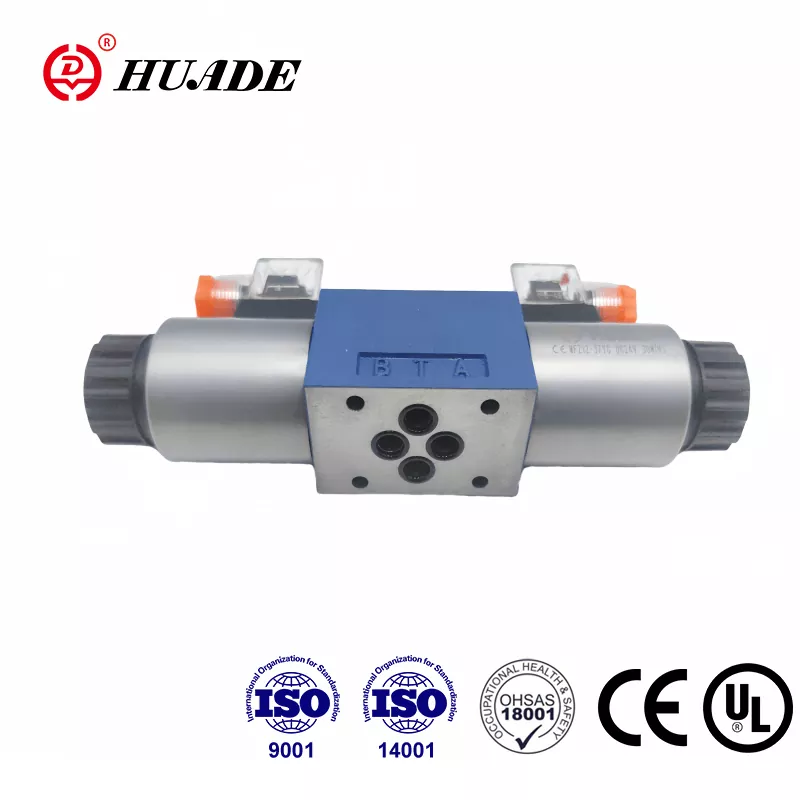

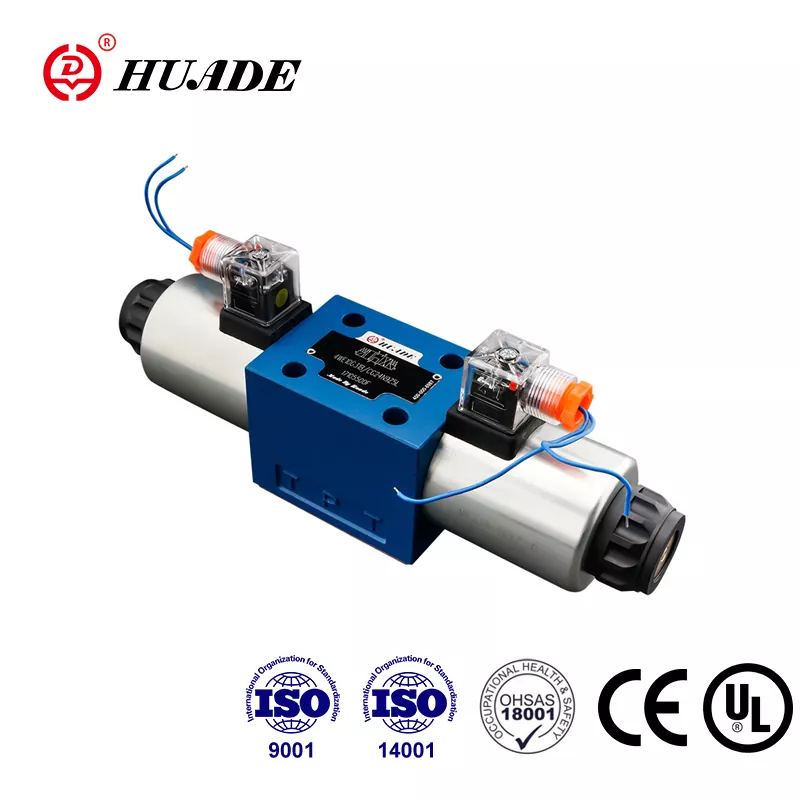

Et ginn och kompatibel Alternativen vu Firmen wéi Huade déi déiselwecht Montagenormen verfollegen a méi niddereg Präisser ubidden. Dës kënne gutt fir manner kritesch Uwendungen funktionnéieren, awer Dir sollt d'tatsächlech Leeschtungsspezifizéierung suergfälteg vergläichen, besonnesch maximal Flowraten a laangfristeg Haltbarkeetdaten.
Installatioun Considératiounen
De 4WE 10 D montéiert op eng Ënnerplack mam Standard ISO 4401-05 Muster. D'Bolzen Lächer sinn 80 vun 32 Millimeter vuneneen ewech, déi entsprécht der Industrie Standard fir dës Gréisst Klass. Dës Standardiséierung bedeit datt Dir dacks tëscht de Ventile vu verschiddene Hiersteller kënnt austauschen ouni Äert Manifold oder Ënnerplack nei ze designen.
Wann Dir de Ventil installéiert, oppassen op d'Portmarkéierungen. Port P verbënnt op Är Pompel, Häfen A an B ginn op Är actuator, an port T zréck an den Tank. Wann Dir dës Récksäit kritt, wäert Äre System falsch funktionnéieren an Ausrüstung beschiedegen.
D'Direktiounskontrollventil 4WE 10 D fir Rexroth kann an Ëmgéigend Temperaturen vun negativen 15 Grad Celsius bis 70 Grad Celsius operéieren. D'hydraulesch Flëssegkeetstemperatur beaflosst d'Schaltzäiten well d'Uelegviskositéit mat der Temperatur ännert. Wann Äre System an extremer Kälte oder Hëtzt leeft, musst Dir dëst an Ären Timing Berechnungen berücksichtegen.
Special Varianten fir geféierlech Beräicher
Fir Uwendungen an explosive Atmosphäre bitt Rexroth ATEX-zertifizéiert Versioune vun dësem Ventil. D'WE...XE Serie funktionnéiert an Zone 2 Ëmfeld wou explosive Gase oder Stëbs präsent sinn, awer normalerweis net erwaart ginn. D'WE...XN Serie handhabt Zone 3 Konditioune mat méi nidderegen Explosiounsrisiken.
Dës Explosioun-Beweis Varianten benotzen speziell coil Designs a Schutzmoossnamen Gebaier datt ignition Quellen verhënneren. Wann Dir an petrochemeschen Ariichtungen, Biergbau oder Offshore Plattformen schafft, braucht Dir dës zertifizéiert Versioune fir Sécherheetsreglementer ze erfëllen.
Zukunft-Proofing Äre System
Wéi industriell Systemer méi automatiséiert a verbonne ginn, gëtt Diagnosefäegkeeten méi wäertvoll. Wärend de Basis 4WE 10 D en einfachen On-Off Ventil ass, bitt Rexroth eng aktualiséiert Plattform genannt 4WEH 10 Serie déi Positiounsiwwerwaachung an elektronesch Schlagjustéierung bäidréit.
Dës fortgeschratt Versiounen benotzen déi selwecht bewährte Ventilkierper a Spulldesign wéi de Standard 4WE 10 D, awer si enthalen Sensoren déi Iech soen wou de Spull positionéiert ass. Dëse Feedback hëlleft mat predictive Maintenance a Conditioun Iwwerwaachung. Wann Dir e System baut deen d'Industrie 4.0 Standards erfëllen muss oder eng funktionell Sécherheetszertifizéierung erfuerdert, gëtt d'4WEH Plattform Iech en Upgrade Wee ouni Äert Basis hydraulesche Circuit Design z'änneren.
Déi richteg Wiel maachen
De Directional Kontrollventil 4WE 10 D fir Rexroth stellt e festen Mëttelstuf tëscht Leeschtung a Praktikitéit duer. Et handhabt héich Drock a Flowraten ouni iwwer-engagéiert fir einfach Uwendungen. De naass-Pin Solenoid-Design mécht den Ënnerhalt einfach, an d'justierbar Dämpfungsfunktioun hëlleft sensibel Systemer vum hydraulesche Schock ze schützen.
Wann Dir dëse Ventil spezifizéiert, gitt sécher datt Dir verstitt wéi eng Serie Dir kritt. D'3X an 5X Serie hunn e puer Differenzen am maximalen Drock Bewäertungen, mat méi nei 5X Versiounen erreechen 350 Bar am Verglach zu 315 Bar fir e puer eeler Varianten. Wann Dir Héichspannungsspiraler wéi 96V oder 205V DC benotzt, erënnert drun datt Dir de maximale Stroum ëm zéng Prozent reduzéiere musst fir iwwerhëtzt de Solenoid ze vermeiden.
De Schlëssel fir laang Liewensdauer ass eng korrekt Flëssegkeetsreinheet z'erhalen an déi empfohlene Filtratiounsnormen ze verfollegen. Dëst ass net fakultativ wann Dir wëllt datt de Ventil seng erwaart operationell Liewensdauer erreecht. Mat gudder Flëssegkeetsmanagement a periodesche Dichtungsersatz kënnen dës Ventile Millioune Zyklen am industrielle Service liwweren.
Egal ob Dir en neie System designt oder en existente Ventil ersetzt, de 4WE 10 D bitt bewisen Zouverlässegkeet mat genuch Flexibilitéit fir vill verschidden Uwendungen ze passen. Säin standardiséierte Montagemuster a breet Palette vu Spullkonfiguratiounen bedeit datt Dir normalerweis eng Versioun fannt déi Äre Besoinen entsprécht ouni personaliséiert Ännerungen.
