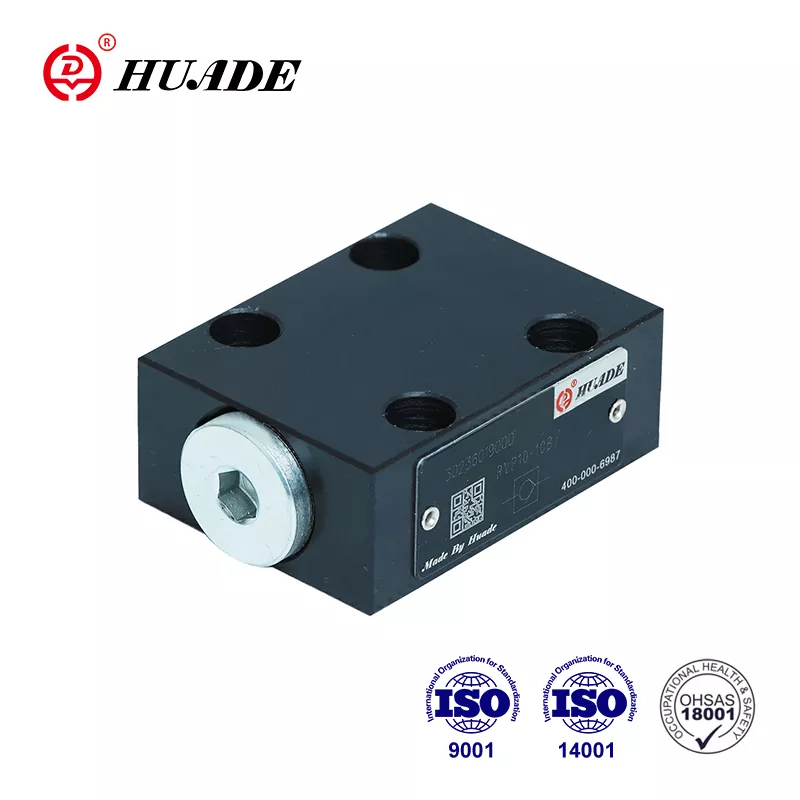

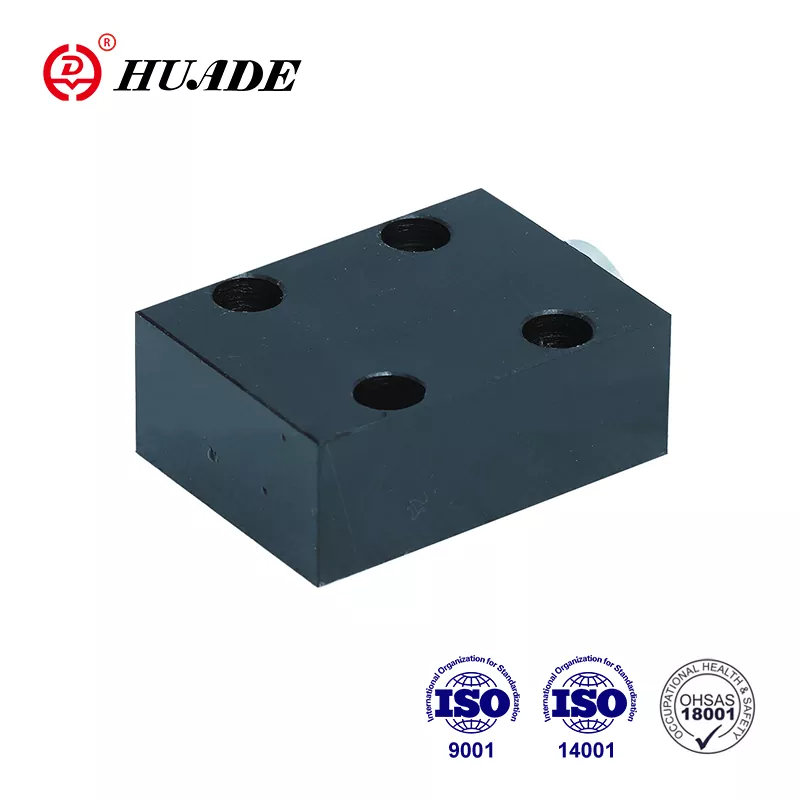

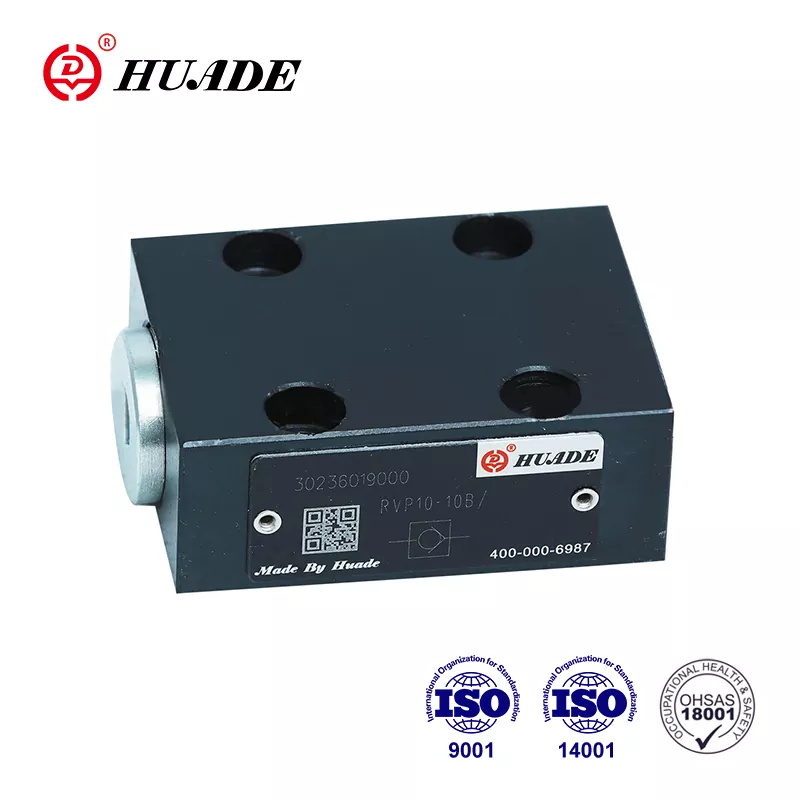

Kontrollventil RVP 16

Als China de féierende Fabrikant vun hydraulesch Transmissioun a Kontroll Technologie, Huade huet Zesummenaarbecht mat Rexroth fir méi wéi 7 Joer aus 1979. Huade® Check Ventil RVP 16 kann Rexroth d'RVP 16 komplett ersat. Dem Huade seng Commodity entsprécht den internationale Standarden, nämlech ISO9001, ISO14001, an OH SAS18001. D'Fabréck huet e gudden Inspektiounssystem fir eng exzellent Qualitéit vun alle Produkter ze garantéieren ier Dir d'Fabréck verléisst. Huade® Kontrollventil RVP 16 ka wäit an Ingenieurs- a Baumaschinnen, Metallurgie, Maschinninstrumenten, Ëmweltschutz, Schëffsbau, Raumfaart, Eisebunntransit, Petroleum a Petrochemie, Militärindustrie an aner Felder benotzt ginn. Dëst ass eng gutt-bekannt national Mark a China.

Produktparameter vum Check Valve RVP 16

Produkt Feature an Uwendung vum Check Valve RVP 16

Fonctiounen:

▶ Subplate Verbindung

▶ Leckagefräi Zoumaache an enger Richtung

Applikatioun:

De Kontrollventil RVP 16 gëtt haaptsächlech am Outlet vun der Pompel als Réckdruckventil a Bypassventil benotzt.

Produktioun Detailer vum Check Valve RVP 16

Et ass eng Poppet Ventil Struktur mat klengen Drockverloscht. Symbol a Strukturdiagramm sinn wéi hei ënnen illustréiert. Dëse Réckschlagventil RVP 16 huet d'Aufgab, am léifsten e Flossleck fräi an eng Richtung zouzemaachen an de fräie Floss an déi entgéintgesate Richtung z'erméiglechen. Fréijoer Sëtz (4). De Schlag vum Popp (2), deen op sengem äusseren Duerchmiesser geleet gëtt, gëtt duerch e mechanesche Stop begrenzt. Den agebaute Kompressiounsfeder (3) ënnerstëtzt d'Schließbewegung. Ausserdeem hält d'Kompressiouns Fréijoer (3) d'Popp (2) an der zouener Positioun och wann et kee Stroum duerch de Ventil ass.

Symbol

Strukturdiagramm

①Wunneng  ②Poppet  ③Fréijoer  ④Fréijoer Sëtz

Notice of Check Valve RVP 16

1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.

2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn

3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.

4. Ventilbefestigungsschrauwen mussen héich Intensitéitniveau sinn (Klass 10,9). Wielt w.e.g. a benotzt se no dem Parameter, deen am Probebuch opgezielt ass

5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.

6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
