Wann Dir mat hydraulesche Systemer schafft, kënnt Dir de richtege Richtungskontrollventil auswielen Är Operatioun maachen oder briechen. De Bosch Rexroth 4WE 10 E Direktional Kontrollventil huet säi Ruff als zouverlässeg Aarbechtspäerd an industriellen Uwendungen verdéngt, an et gi gutt Grënn firwat Ingenieuren ëmmer erëm dorop kommen.
Wat mécht 4WE 10 E Direktional Kontrollventil Special

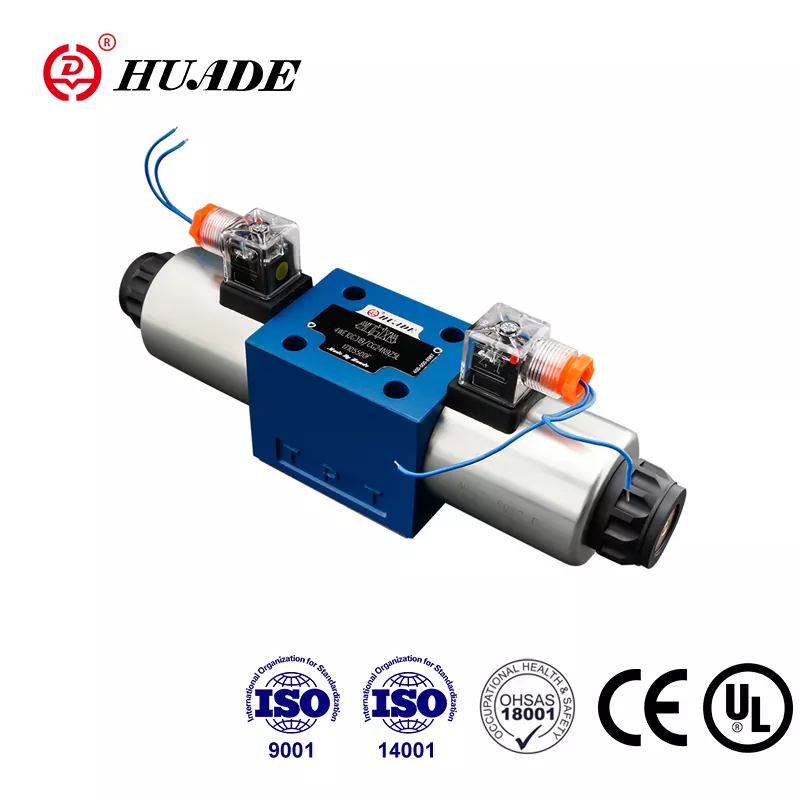

De Rexroth 4WE 10 E ass en direkt wierksam Solenoidventil dee kontrolléiert wéi d'hydraulesch Flëssegkeet duerch Äre System bewegt. Denkt un et als Traffic Controller fir Ären hydraulesche Ueleg. Et seet der Flëssegkeet wou goen, wéini ze stoppen, a wéi engem Wee ze huelen. Dëse spezielle Ventil benotzt elektromagnéitesch Spule fir eng intern Spull ze verschécken, déi dann de Flux ëmgeleet fir Är hydraulesch Zylinder oder Motore genau ze bewegen wéi Dir se braucht.
Wat dës Richtungskontrollventil ënnerscheet ass säin zouenen Zentrum Design, markéiert mat deem "E" a sengem Numm. Wann de Ventil an der neutraler Positioun sëtzt, bleiwen all Ports blockéiert. Ären hydraulesche Aktuator hält seng Positioun ouni ze dreiwen, wat wichteg ass wann Dir schwéier Laascht ophëlt oder eppes perfekt roueg muss halen.
Ofbriechen d'Modellnummer
Den Numm 4WE 10 E seet Iech alles iwwer wat dëse Ventil mécht. De "4" heescht datt et véier Ports huet fir Är hydraulesch Linnen ze verbannen. De "WE" weist datt et en direkt wierksamen Direktional Kontrollventil mat Solenoidoperatioun ass. Den "10" bezitt sech op seng Gréisst, déi dem NG10 Standard follegt, och bekannt als CETOP 5 oder ISO 4401-05-04-0-05. Dës Standardiséierung bedeit datt de Rexroth 4WE 10 E physesch op all Montageoberfläche passt fir NG10 Ventile, wat Iech Flexibilitéit gëtt wann Dir al Ausrüstung ersetzt oder nei Systemer baut.
D'Bezeechnung "E" beschreift d'Spullkonfiguratioun. An der Ventilwelt representéieren verschidde Bréiwer verschidde Flowmuster. Den E-Typ hält all Häfen an der Mëtt Positioun zou, sou datt et ideal ass wann Dir eng Laascht stänneg ouni Bewegung muss halen.
Technesch Fäegkeeten déi wichteg sinn
Den 4WE 10 E Directional Kontrollventil handhabt e seriösen Drock. Et kann op bis zu 350 Bar op den Haapthäfen operéieren, wat iwwersetzt op ongeféier 5,075 Pond pro Quadrat Zoll. Dat ass genuch fir déi meescht schwéier industriell Uwendungen, vu Sprëtzmaschinnen bis Bauausrüstung.
Flow Kapazitéit variéiert jee ob Dir DC oder AC Muecht wielt. D'DC Versioun vun dësem Rexroth Directional Kontrollventil bewegt sech bis zu 160 Liter pro Minutt, während d'AC Versioun maxéiert op 120 Liter pro Minutt. Dësen Ënnerscheed existéiert well AC coils méi Hëtzt generéieren wann de Ventil energesch bleift, sou datt de Bosch Rexroth de Flux limitéiert fir Iwwerhëtzungsproblemer ze vermeiden.
D'Äntwertzäit ass wichteg wann Dir séier a präzis Beweegunge braucht. De 4WE 10 E schalt a 45 bis 70 Millisekonnen un a verëffentlecht an 35 bis 45 Millisekonnen wann Dir DC Stroum benotzt. Dat ass séier genuch fir déi meescht automatiséiert Produktiounslinnen. Wann Dir nach méi glat Operatioun braucht, kënnt Dir fakultativ Dämpfungs-Inserts addéieren, déi d'Verréckelungsaktioun verlangsamen fir de Schock an Ärem System ze reduzéieren.
Wéi funktionnéiert de zouenen Zentrum
D'E-Typ Spullkonfiguratioun gëtt dësem Richtungskontrollventil seng Laaschthaltungsfäegkeet. Foto dräi Positiounen: Zentrum, lénks a riets. Am Zentrum Positioun, intern Lännereien op der spool Spär all véier Häfen. Port P verbënnt mat Ärer Pompel, Port T geet op Ären Tank, a Ports A a B verbannen mat Ärem Aktuator. Wann alles blockéiert bleift, kann den Ueleg an Ärem Zylinder net entkommen, sou datt Är Laascht genau bleift wou Dir se verlooss hutt.
Enerzéiert d'"a" Spule, an d'Spull réckelt lénks. Elo port P verbënnt zu port A iwwerdeems port B drain zu port T. Är actuator verlängert. Wiesselt op d'B-Spule, an de Spull bewegt sech richteg, ëmgedréint de Flowmuster. Port P fiddert den Hafen B wärend den Hafen A an den Tank zréckkënnt, an Ären Aktuator zréckgezunn.
Dëst zouenen Zentrum Arrangement Wierker perfekt fir Uwendungen wéi Lift Dëscher, Klameren, an Press Maschinnen wou Positioun Holding wichteg méi wéi Energieeffizienz. De Commerce ass datt Är Pompel den Drock hält och wann näischt bewegt, wat Hëtzt generéiert an Energie verschwënnt. Dir wäert dës Rexroth 4WE 10 E typesch mat engem Reliefventil koppelen fir Äre System ze schützen.
Real-World Uwendungen
Fabrikatiounsanlagen benotzen den 4WE 10 E Direktional Kontrollventil op eng Onmass Manéier. Sprëtzmaschinne vertrauen drop fir d'Schimmelklemmung mat Präzisioun ze kontrolléieren. Die-Casting Ausrüstung benotzt et fir Metalldeeler präzis ze positionéieren. Baumaschinne profitéiere vu senger Fäegkeet fir Eemer a Boom Positiounen op Steigungen ze halen ouni ze dreiwen.
De Ventil weist och a Marine Uwendungen, Metallveraarbechtungsausrüstung a Präzisiounsfabrikatiounssystemer op. All Kéier wann Dir en hydraulesche Aktuator braucht fir ënner Belaaschtung ze bleiwen, liwwert de zouenen Zentrum Design vun dësem Rexroth Direktional Kontrollventil d'Kontroll déi Dir braucht.
Installatioun an Montage

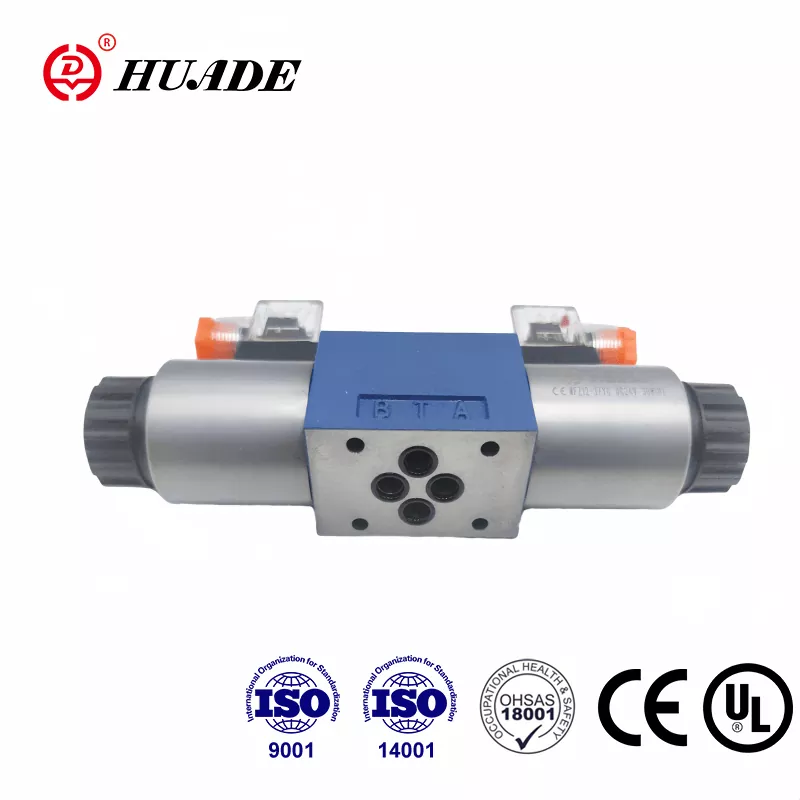

De 4WE 10 E montéiert direkt op eng Ënnerplack déi dem NG10 Standard entsprécht. Dës modulär Approche vereinfacht Installatioun an Ersatz. Dir kënnt zousätzlech Ventile uewen stackelen mat Hëllef vu Manifoldblocken, kompakt Ventilversammlungen bauen déi Plaz spueren an d'Zuel vun de Schlauch an Armaturen reduzéieren déi Dir braucht.
De naass Armature Solenoid Design bitt praktesch Virdeeler. D'Spule sëtzt an Ueleg, wat hëlleft d'Hëtzt opzeléisen an de Geräischer reduzéiert. Dir kënnt d'Spiralversammlung 360 Grad rotéieren fir den elektresche Stecker ze positionéieren wou et am meeschte bequem ass. Wann eng Spule feelt, kënnt Dir se ersetzen ouni Ären hydraulesche System ze drainéieren, sou datt d'Dauerzäit miniméiert.
Elektresch Verbindungen befollegen den DIN EN 175301-803 Standard, mat Schutzbewäertunge vun IP65 oder IP67 ofhängeg vun Ärer Konfiguratioun. Spannungsoptiounen enthalen 12, 24, 110 an 230 Volt fir béid DC an AC Stroum, mat enger Toleranz vu plus oder minus 10 Prozent.
Verglach mat Aner Optiounen
Wann Dir e Richtungskontrollventil an der NG10 Gréisst akaft, fannt Dir Alternativen vu Parker, Eaton an aner Hiersteller. D'Parker D3W Serie bitt ähnlechen Drock- a Flow Bewäertungen awer wiesselt méi lues, dauert ongeféier 110 Millisekonnen fir ze reagéieren. Den Eaton DG4V-5 entsprécht der Flowkapazitéit awer spezifizéiert seng Vëlosfrequenz net esou kloer.
De Rexroth 4WE 10 E steet eraus mat senger méi séierer Äntwertzäit a méi héijer Vëlosfäegkeet. Et kann bis zu 15.000 Schaltoperatioune pro Stonn handhaben, sou datt et gëeegent ass fir héichgeschwindeg automatiséiert Prozesser. D'justierbar Dämpfungsoptioun gëtt Iech och méi Kontroll iwwer wéi séier de Ventil verännert, hëlleft Iech d'Verhalen vun Ärem System ze feinjustéieren.
Präis variéiert wäit baséiert op Spezifikatioune a wou Dir kaaft. Basis Konfiguratiounen vun dësem Rexroth Direktional Kontroll Krunn ufänken ronderëm $ 56, iwwerdeems Versiounen mat spezielle coatings, Benotzerdefinéiert Volt, oder verstäerkte Seals $ 1,200 iwwerschreiden kann. Dir fannt se duerch offiziell Bosch Rexroth Distributeuren, industriell Versuergungshaiser, an Online Maartplazen. Wann Dir kaaft, vergewëssert Iech datt d'Modellnummer genau Är Ufuerderunge entsprécht, besonnesch Opmierksamkeet op d'Spannungswäertung an d'Spulltyp.
Halt et Lafen
De gréisste Feind vun all Richtungskontrollventil ass Kontaminatioun. Dreckpartikelen an Ärem hydraulesche Ueleg verursaachen datt de Spull festhält, wat zu onregelméissegen Operatioun oder komplette Versoen féiert. De 4WE 10 E brauch Ueleg gefiltert op 10 Mikron, wat dem NAS 1638 Class 9 oder ISO 4406 20/18/15 Propretéit entsprécht.
Regelméisseg Ënnerhalt fänkt mat der Iwwerwaachung vun Ärem Ueleg un. Kontrolléiert fir Verfärbung, wat Iwwerhëtzung oder Oxidatioun bedeit. Test d'Viskositéit periodesch well Ueleg dat ze dënn oder ze déck ass d'Ventilleistung beaflosst. Filteren op Zäitplang ersetzen, a betruecht d'Installatioun vun Drockmeter fir Problemer fréi ze fänken.
Wann dëse Rexroth Direktional Kontrollventil wierkt, weisen d'Symptomer normalerweis op spezifesch Ursaachen. Wann de Ventil hält awer funktionnéiert wann Dir d'manuell Iwwerschrëft dréckt, ass Kontaminatioun méiglecherweis. Verbrannt Spule op AC Versiounen entstinn dacks aus exzessive Floss, deen d'Spull hält wärend energesch, d'Spule iwwerhëtzt. Extern Leckage kommen typesch aus verschleeften Dichtungen, während intern Leckage sech als lues, spongy Aktuatorbewegung erscheint.
D'Botzen vum Ventil erfuerdert Suergfalt. Ewechzehuelen et aus dem System, virsiichteg demontéiert, a botzt d'Bohr an d'Spull mat WD-40 oder engem ähnlechen Léisungsmëttel. Ausblosen Passagen mat kompriméierter Loft a kontrolléiert op Verschleiung oder Schued. Ersetzen Dichtungen mat de richtege Kit fir Är Ventilversioun, notéiert datt Héichtemperaturapplikatiounen FKM Dichtungen brauchen anstatt Standard NBR Gummi.
Déi richteg Wiel maachen
De 4WE 10 E Direktional Kontrollventil excelléiert wann d'Laaschthaltung wichteg ass. Säin zouenen Zentrum Design verhënnert Drift, seng séier Äntwert ënnerstëtzt d'Automatisatioun, a seng standardiséierte Montage vereinfacht d'Installatioun. Déi modulär Konstruktioun erlaabt Iech komplexe Kontrollkreesser a kompakten Raum ze bauen, an d'naass Armature Coils bidden laang Liewensdauer mat minimalem Ënnerhalt.
Bedenkt d'Energiehandel. Déi blockéiert Zentrum Positioun hält Är Pompel gelueden och wann näischt bewegt, generéiert Hëtzt a verbraucht Kraaft. Wann d'Energieeffizienz méi héich ass wéi d'Positiounshalt an Ärer Applikatioun, kuckt op J-Typ Spullen, déi d'Pompel an Neutral entlaaschten. Fir Uwendungen déi gratis Schwämm brauchen, kënnen H-Typ Open-Center Konfiguratiounen besser funktionnéieren.
Passt Ären elektresche System op de Ventil virsiichteg. DC Versiounen handhaben méi héije Flux a reagéieren méi séier, sou datt se d'Standardwahl fir déi meescht industriell Uwendungen maachen. AC Kraaft funktionnéiert gutt fir méi lues Operatiounen, awer erënnert un datt 120 Liter pro Minute Flowlimit fir d'Spuleschued ze vermeiden.
De Rexroth 4WE 10 E huet seng Plaz an der industrieller Hydraulik duerch Joerzéngte vu bewährte Leeschtung verdéngt. Seng Kombinatioun vun Héichdrockfäegkeet, séier Äntwert, an zouverlässeg Belaaschtung mécht et eng zolitt Wiel fir exigent Uwendungen. Halt Ären Ueleg propper, wielt déi richteg Spullkonfiguratioun fir Är Bedierfnesser, an dëse Richtungskontrollventil liwwert Joere vun zouverléissege Service. Egal ob Dir en existente Ventil ersetzt oder en neie System designt, ze verstoen wat den 4WE 10 E Tick mécht hëlleft Iech dat Bescht aus Ärem hydraulesche Ausrüstung ze kréien.
