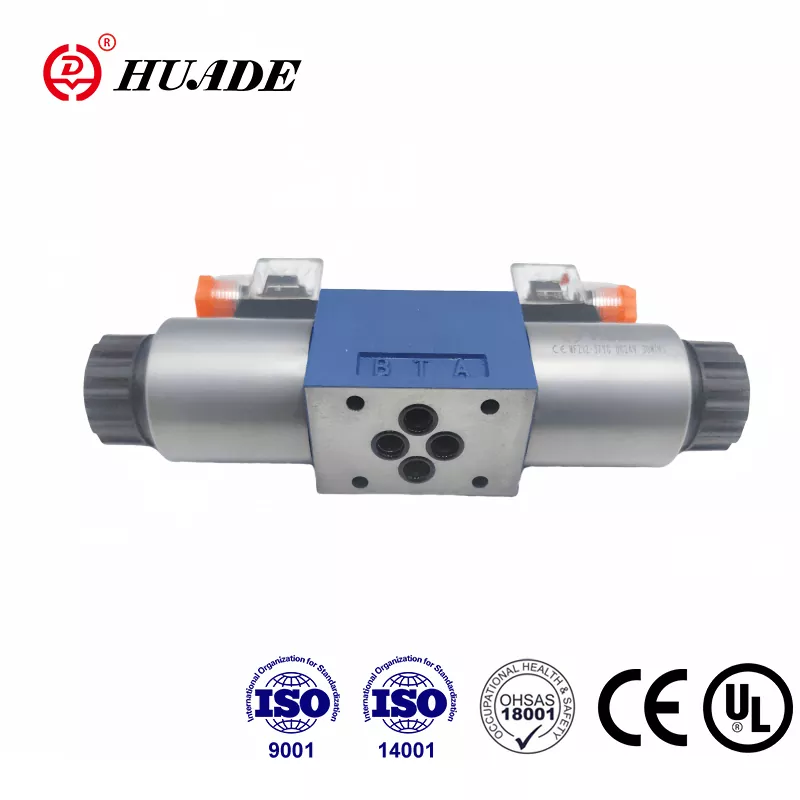

Beijing Huade Hydraulic gouf am Joer 1979 gegrënnt, et huet sech elo zu enger grousser staatlecher Firma entwéckelt, déi spezialiséiert ass am Design, Fabrikatioun, a Service vun hydraulesche Ventile an Ausrüstung. Huade® Direktional Spullventil Typ 4WE 10 D ass eng bezuelbar Alternativ zum selwechte Modell vum Rexroth. D'Solenoid Richtungsventil Serie huet CE an UL Zertifizéierungen passéiert. D'Ventile ginn a Standardkartonen mat Anti-Fälschungsetiketten verpackt. D'Fabréck huet de System Zertifizéierunge vu Qualitéitsmanagement, Ëmweltmanagement, a Beruffsgesondheets- a Sécherheetsmanagement passéiert. Huade® hydraulesch Richtungsventile gi wäit benotzt am Marine Lenkungshydrauliksystem, Schwenkkransystem a justierbaren Pitch Propeller hydraulesche System, Huade gehéiert eng rieseg Clientsgrupp an der Marineindustrie.
|
Betriebsdruck max. |
Ports A.B.P (MPa) |
bis 31.5 |
|
Ports T (MPa) |
16 |
|
|
Flow Max (L/min) |
120 |
|
|
Querschnitt (Schaltposition 0): |
Mam Symbol Q ongeféier 6% vun der nominale Beräich |
|
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
|
|
Gewiicht (kg) |
Ventil mat 1 Solenoid |
5.1 (DC), 4.3 (AC) |
|
Ventil mat 2 Solenoiden |
6.7 (DC), 5.1 (AC) |
|
Fonctiounen:
▶ Direkte Solenoid-bedriwwene Directional Spullventil als Standardversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Perfekt Kontur
▶ Spule kënnen ersat ginn ouni d'Drockdichte Chamber opzemaachen
▶ Wiel vun entweder zentral oder individuell elektresch Verbindungen
▶ Optional Hand-Over-Ride
▶ Laang Liewen
▶ Porting pattern to Din 24 340 form A, ISO 4401 and CETOP - RP 121H
Applikatioun:
4WE 10 D ass solenoid bedriwwe Richtungsspoolventil. Et kontrolléiert den Start, Stop a Richtung vun enger Flëssegkeet.
D'Richtungsventile enthalen am Fong d'Gehäuse (1), een oder zwee Solenoiden (2), Kontrollspool (3), an een oder zwee Retourquellen (4). An der Rou gëtt d'Kontrollspool (3) a senger zentraler oder initialer Positioun mat Hëllef vu Retourfederen (4) gehal (ausser am Fall vun Impulsspoolen). Kontroll Spull (3) gëtt duerch naass Pin Solenoiden (2) bedriwwen. D'Kraaft vum Solenoid (2) wierkt op d'Kontrollspool (3) a bewegt se vu senger Reschtpositioun an déi gewënschte Ennpositioun. Dëst erlaabt de fräie Floss vu P op A a B op T oder P op B an A op T.
Beim Entschlësselungssolenoid (2) gëtt d'Kontrollspool (3) duerch d'Retour Fréijoer (4) op seng initial Positioun zréckgezunn.
Optional Hand Over-Ride (5) erlaabt d'Kontrollspool (3) ze beweegen ouni datt d'Solenoiden energesch ginn.
Strukturdiagramm vun der WE 10 30B Serie
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn
3. Produkter ouni Ënnerplack wann Dir d'Fabréck verloosst, wann se se brauchen, bestellen w.e.g. speziell.
4. Ventilbefestigungsschrauwen mussen ausgewielt ginn a benotzt ginn no dem Parameter, deen am Probebuch opgezielt ass
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
