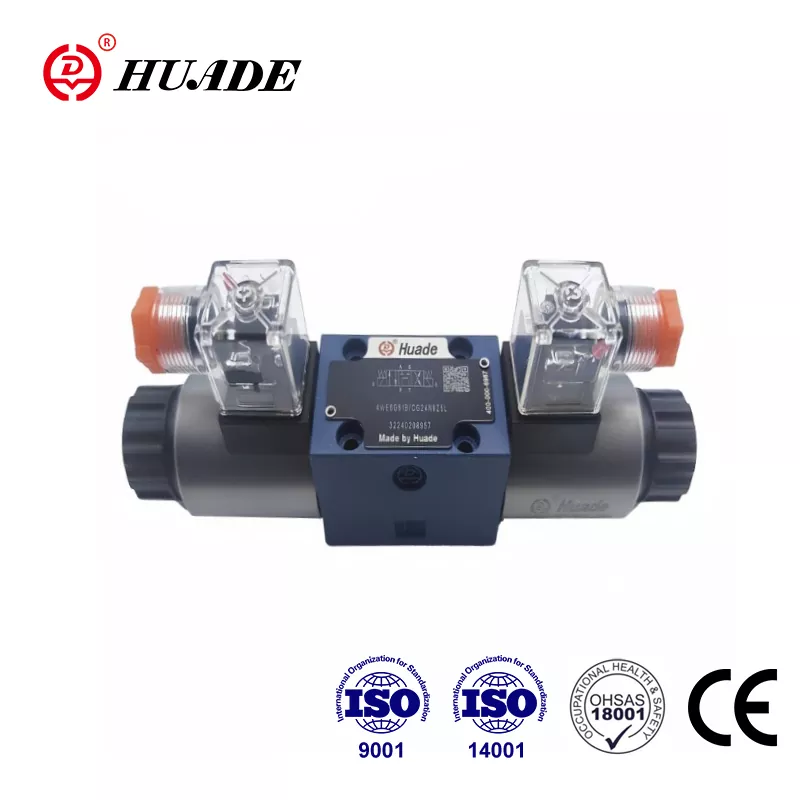

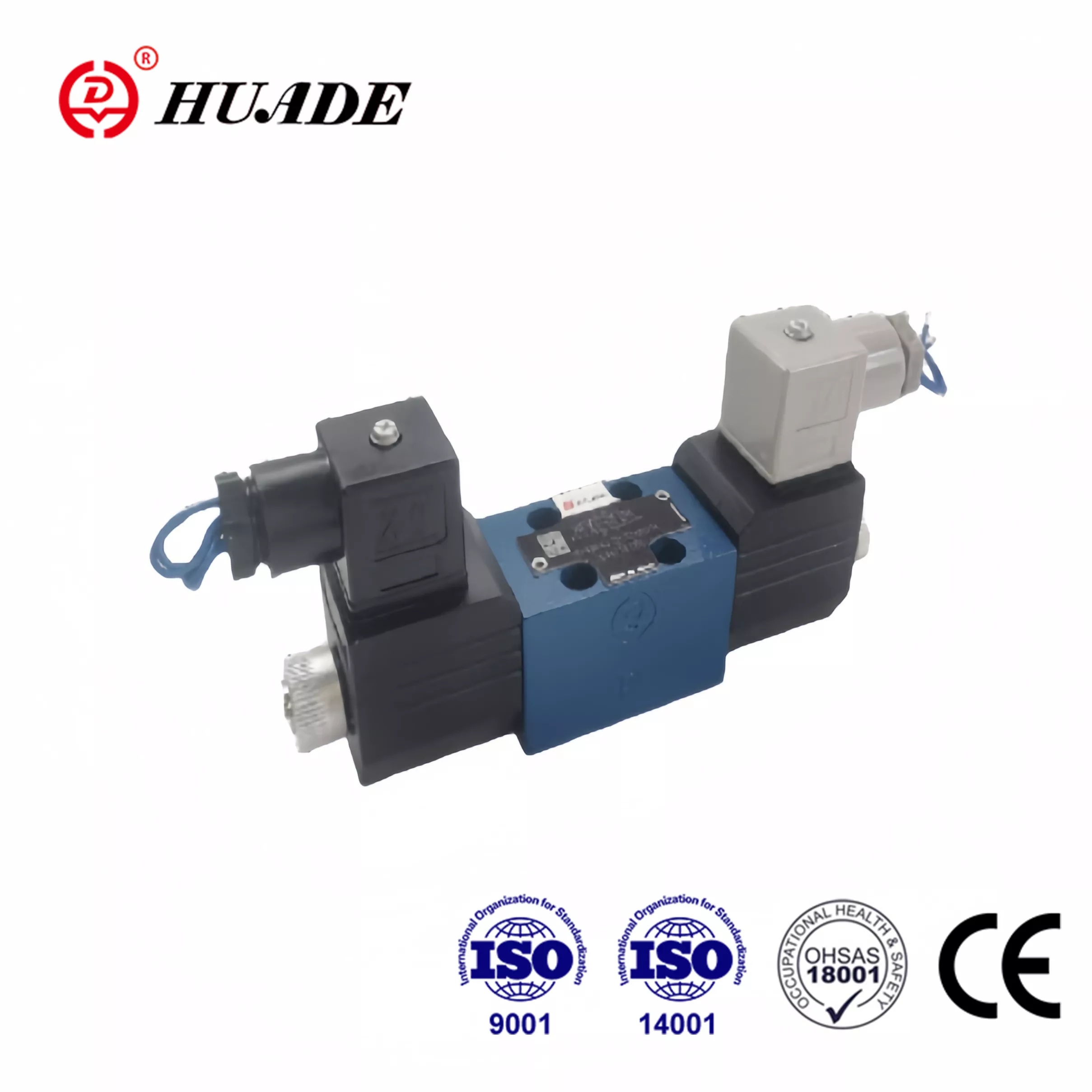

Strategesch Zesummenaarbecht tëscht der chinesescher an däitscher Regierung vun 1979, Huade huet opzedeelen Technologie vun Rexroth integréiert. Huade® WE 4 Direktional Spullventil ass eng bezuelbar Alternativ zum selwechte Modell vum Rexroth. Huade setzt grousse Stress op d'Qualitéit. Huade huet e strenge Testsystem fir sécherzestellen datt all Richtungsventil eng super Leeschtung huet. D'Solenoidventil Serie ass CE Zertifizéierung passéiert. Huade® hydraulesch Ventile gi wäit an Ingenieurs- a Baumaschinnen, Metallurgie, Maschinneninstrumenter, Ëmweltschutz, Schëffsbau, Raumfaart, Eisebunntransit, Petroleum a Petrochemie, Militärindustrie an aner Felder benotzt. Et ass eng zouverlässeg national Mark a China.
|
Hydraulesch technesch Donnéeën |
||
|
Max. Betribsdrock - Ports A, B, P (㎫) |
bis 21.0 |
|
|
Port T (㎫) |
10.0 .Mat Symboler A oder B port T muss als Auswee port benotzt ginn |
|
|
Max.flow (L/min) |
bis 25 |
|
|
Drock Flëssegkeet |
Mineralöl oder Phosphatester |
|
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
|
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|
|
Grad vun der Kontaminatioun (㎛) |
Maximal zulässlech Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 Klass 9. Mir recommandéieren dofir e Filter mat engem Minimum Retentiounsquote vu β≥ 75 |
|
|
Gewiicht (kg) |
Ventil mat 1 Solenoid 0,9 |
|
|
Elektresch technesch Donnéeën |
||
|
Verfügbare Spannungen (V) |
12. 24.220.110R 220R |
|
|
Energieverbrauch (W) |
22 |
|
|
Pflicht |
kontinuéierlech |
|
|
Wiessel Zäit |
AN (ms) |
20 bis 30 |
|
OFF (ms) |
10 bis 20 |
|
|
Max. Ëmgéigend Temperatur (℃) |
+50 |
|
|
Max. coil Temperatur (℃) |
+150 |
|
|
Schutz nach DIN 40 050 |
IP65 Eng |
|
|
Schaltfrequenz (Zyklen/h) |
15000 |
|
|
Mat elektrescher Verbindung muss de Schutzleiter (PE) no den zoustännege Reglementer verbonne sinn |
||
Fonctiounen:
▶ Direktional Ventile vum Typ WE 4 sinn solenoid bedriwwen Direktional Spullventile
▶ Naass Pin Solenoiden vum Gläich- oder Alternéierstroum
▶ Porting Muster no ISO 4401 an CETOP - RP 121H
Applikatioun:
Direktional Ventile vum Typ WE 4 sinn solenoid bedriwwe Richtungsspoolventile. Si kontrolléieren den Start, Stop a Richtung vun enger Flëssegkeet.
Dës Richtungsventile besteet am Fong aus dem Gehäuse (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourfederen (4).
D'Kontrollspool (3) gëtt vum Retour Fréijoer (4) an der zentraler oder an der initialer Positioun gehal (ausser gespaarte Spullen). D'Kontrollspool (3) gëtt iwwer naass Pin Solenoiden (2) ageschalt. Am energeschen Zoustand. D'Kraaft vum Solenoid (2) wierkt iwwer de Plunger (5) op der Kontrollspool (3) a verännert d'selwecht vu senger Reschtpositioun op déi gewënscht Ennpositioun. Also gëtt dat erfuerderlecht Flowmuster vu P op A a B op Tor P op B an A op T gewielt. Wann de Solenoid (2) deaktivéiert ass, gëtt d'Kontrollspool (3) op seng Neutral zréckgezunn
Dës Versioun ass e Richtungsventil mat 2 Schaltpositiounen a Positioun vum Retour Fréijoer (4). Eng iwwerdeckte manuell Iwwerschrëft gëtt zur Verfügung gestallt sou datt de Kontrollspool (3) ouni operéiert ka ginn
de Solenoid energesch.
Cutway Vue vun 4WE 4-10B
