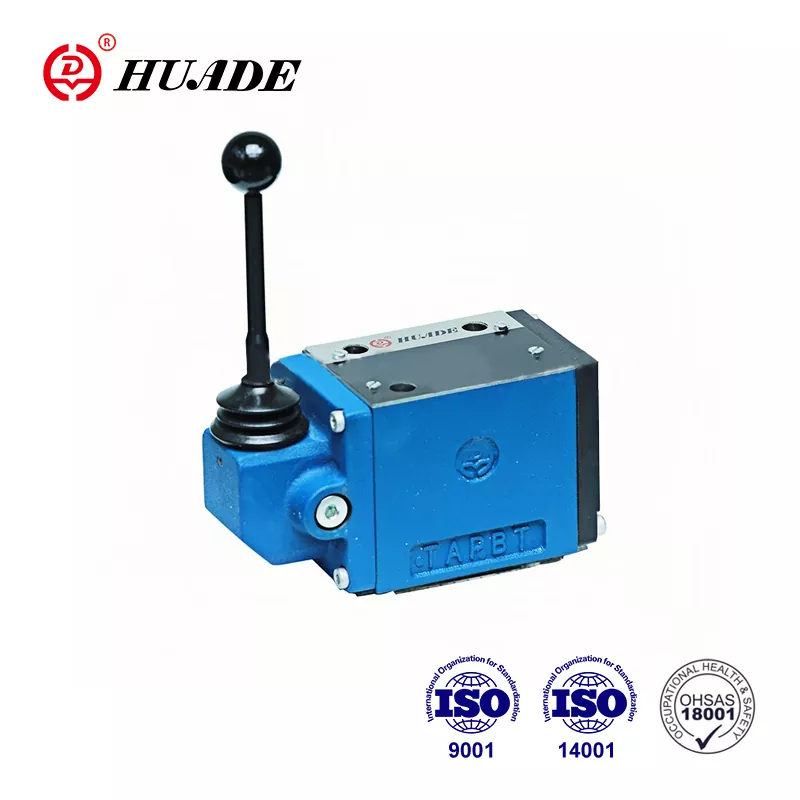

Huade ass e chinesesche bekannte staatleche Betrib spezialiséiert op hydraulesch Kontrolltechnologie. Huade® WMM 10 Ventile kënnen déiselwecht Serie komplett ersetzen, déi vum Rexroth ugebuede gëtt wéinst zwee laangfristeg Kooperatiounserfahrungen mat Rexroth. Et ass kompetitiv mat gudder Qualitéit a méi nidderegen Präis.Dëse Richtungsventil genéisst gratis Ënnerhaltsservice bannent der ee-Joer Garantieperiod. D'Fabréck huet ISO9001, ISO14001, an OH SAS18001 passéiert. Huade's hydraulesch Ventile gi wäit an der Militärindustrie an aner Felder benotzt wéinst der superieure Leeschtung.
|
Technesch Donnéeën (Fir Uwendungen ausserhalb vun dëse Parameteren. konsultéiert eis w.e.g.!) |
||
|
Gréisst |
10 |
|
|
Maximum |
Hafen A.B.P (㎫) |
bis 31.5 |
|
port T (㎫) |
zu 15 |
|
|
Maximalflow (L/min) |
zu 120 |
|
|
Flow Querschnitt (Kontrollpositioun 0) |
fir Symbol Q, 6% vun nominale Querschnitt |
|
|
fir Symbol W, 3% vun nominale Querschnitt |
||
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder |
|
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
|
|
Gewiicht (kg) |
ongeféier 3,3 |
|
|
Kontrollkraaft um Grëff (N) |
mat Spannung ongeféier 16 ~ 23 |
|
|
ouni Spannung ongeféier 20 ~ 27 |
||
Fonctiounen:
▶ Direkt ugedriwwen Richtungsspoolventil mat Handhebel
▶ Mat Fréijoersretour oder Sperrung, fakultativ
▶ Fir Ënnerplackmontage
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
Applikatioun:
Direktional Ventil Typ WMM 10 adoptéiert Plackverbindung, déi d'Virdeeler vu klenger Gréisst, grousser Stroumkapazitéit a gudder Zouverlässegkeet am Verglach mat anere Gewalt Serie Ventile huet. Et gëtt wäit an Baumaschinnen, chemesche Maschinnen, Liichtindustrie Maschinnen, Lokomotiven an aner Industrien benotzt.
D'Typ WMM 10 Ventile sinn Hand Heber ugedriwwe Richtungsspoolventile. Si kontrolléieren den Start, Stop an Richtung vun engem Flux.
D'Richtungsventile besteet am Fong aus engem Gehäuse①, Handhebel②, Kontrollpool ③, souwéi een oder zwee Retourquellen④. Am onoperéierten Zoustand gëtt d'Kontrollspool ③ an der neutraler oder hir initialer Positioun duerch d'Réckfedern ④ gehal. D'Kontrollspol ③ gëtt iwwer d'Handhebel ② ugedriwwen, dëst wierkt iwwer e Gelenk an de Pin direkt op d'Kontrollroll ③. De Spull gëtt domat aus senger Reschtpositioun an déi erfuerderlech geschalter Positioun geréckelt. Nodeems d'Handhebel ② an d'gewiesselte Positioun Null zréckgezunn ass, gëtt d'Spull ③ iwwer d'Retourfedern ④ an d'neutral Positioun zréckgezunn.
Typ 4WMM../F.. (mat Spär)
Dës Ventile sinn entweder 2 oder 3 Positiounen Richtungskontrollventile, déi mat engem Sperrung ausgestatt sinn, deen an all de geschaltene Positiounen funktionnéiert
Ausschneiden vum Typ WMM10...30B
Cartouche Drossel
