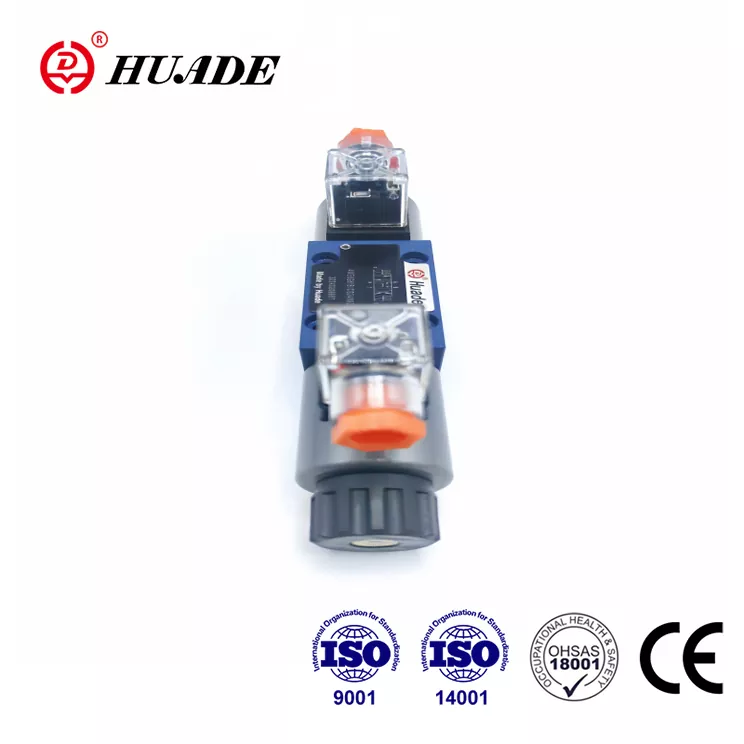

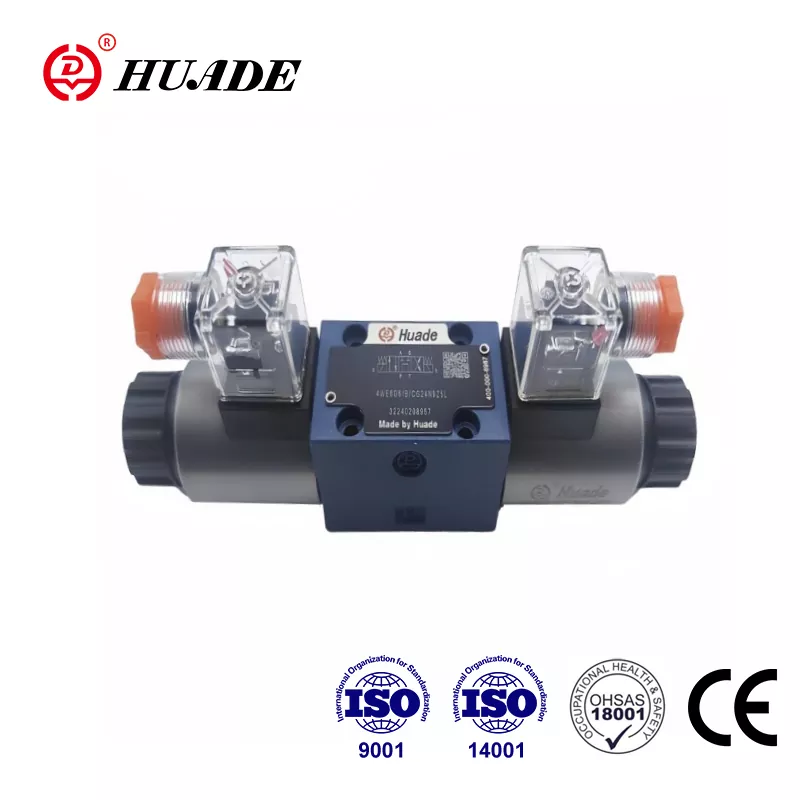

Zesummenaarbecht mat Rexroth zweemol vun 1979, Huade huet opzedeelen Technologie vun Rexroth integréiert. Huade Mark WE 5 Direktional Spullventil ass eng bezuelbar Alternativ zum selwechte Modell vum Rexroth. Huade bedreift méi wéi 750 Stéck Produktiounsausrüstung importéiert aus den USA, Japan, Däitschland an der Schwäiz. Huade setzt e grousse Stress op d'Qualitéit fir sécherzestellen datt all Richtungsventil eng super Leeschtung huet. D'Solenoid Richtungsventil Serie ass CE Zertifizéierung passéiert. R&D a Produktiounsmanagement System entsprécht ISO9001, ISO14001, an ISO45001. Huade Mark hydraulesch Ventile gi wäit an der Militärindustrie an aner Felder a China benotzt wéinst stabiler Leeschtung.
|
Hydraulesch Daten |
|||
|
Hydraulesch Flëssegkeet |
Mineralöle oder Phosphatester |
||
|
Flesseggassystem Temperatur Beräich |
-30 bis +80 |
||
|
Viskositéitsberäich (mm2/s) |
2,8 bis 500 |
||
|
Betriebsdruck, max. (㎫) |
Port A,B,P |
Port T |
|
|
bis 25 |
bis 6 |
||
|
Flow Beräich (Schalter Positioun 0): |
Mam Symbol W |
Mam Symbol Q |
|
|
ca. 3% vum nominale Querschnitt |
ongeféier 6% vum nominale Querschnitt |
||
|
Gewiicht (kg) |
ventil |
Ënnerplack G115/01 |
subplate G96/01 |
|
ongeféier 1,4 |
ongeféier 0,7 |
ongeféier 0,5 |
|
|
Elektresch Daten |
|||
|
AC Volt (V) |
110, 220, an 50 Hz |
||
|
DC Spannung (V) |
12, 24, 110 |
||
|
Volt Typ |
AC |
DC |
|
|
Kraaftbedarf (W) |
26 |
||
|
Halt Kraaft (VA) |
- |
46 |
|
|
Schalter Kraaft (VA) |
- |
130 |
|
|
Flicht Zyklus |
weider |
||
|
Schaltzeit ON (ms) |
40 |
25 |
|
|
Ausschaltzeit (ms) |
30 |
20 |
|
|
Ëmfeld Temperatur (℃) |
+50 |
||
|
Coil Temperatur (℃) |
+150 |
||
|
Schaltfrequenzzyklen (Zyklen/h) |
15000 |
7200 |
|
|
Schutzart nach DIN 40 050 |
IP65 Eng |
||
Fonctiounen:
▶ Direkte Solenoid-aktuéierte Directional Spullventil
▶ Naass Pin DC oder AC Solenoiden
▶ Subplate Verbindung
Applikatioun:
Direktional Ventile vum Typ WE5 sinn solenoid bedriwwe Directional Spullventile. Si kontrolléieren den Start, Stop a Richtung vun enger Flëssegkeet. Dëse Ventil gëtt wäit a verschiddene hydraulesche Systemer a Pilotventile vu verschiddenen Drockventile benotzt.
Dës Richtungsventile besteet am Fong aus dem Gehäuse (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourfederen (4).
D'Kontrollspool (3) gëtt vum Retour Fréijoer (4) an der zentraler oder an der initialer Positioun gehal (ausser gespaarte Spullen). D'Kontrollspool (3) gëtt iwwer naass Pin Solenoiden (2) ageschalt. Am energeschen Zoustand. D'Kraaft vum Solenoid (2) wierkt iwwer de Plunger (5) op der Kontrollspool (3) a verännert d'selwecht vu senger Reschtpositioun op déi gewënscht Ennpositioun. Also gëtt dat erfuerderlecht Stroummuster vu P op A a B op T oder P op B an A op T ausgewielt. Wann de Solenoid (2) ofgeschalt gëtt, gëtt d'Kontrollspool (3) duerch d'Retour Fréijoer (4) op seng neutral Positioun zréckgezunn. Eng iwwerdeckte manuell Iwwerschrëft gëtt zur Verfügung gestallt sou datt de Kontrollspool (3) ka bedriwwe ginn ouni de Solenoid z'aktivéieren.
Typ 4WE5N 6.0B/O...
Dës Versioun ass e Richtungsventil mat 2 Schaltpositiounen an 2 Solenoiden ouni Spannung a Quellen. Et gëtt keng definéiert Schaltpositioun am energeschen Zoustand.
Typ 4WE5N 6.0B/OF..
Dës Versioun ass e Richtungsventil mat 2 Schaltpositiounen, 2 Solenoiden an engem Spär. Also sinn déi entspriechend Schaltpositioune fixéiert a kontinuéierlech Energie vum Solenoid ass net néideg.
Strukturdiagramm vun WE 5
