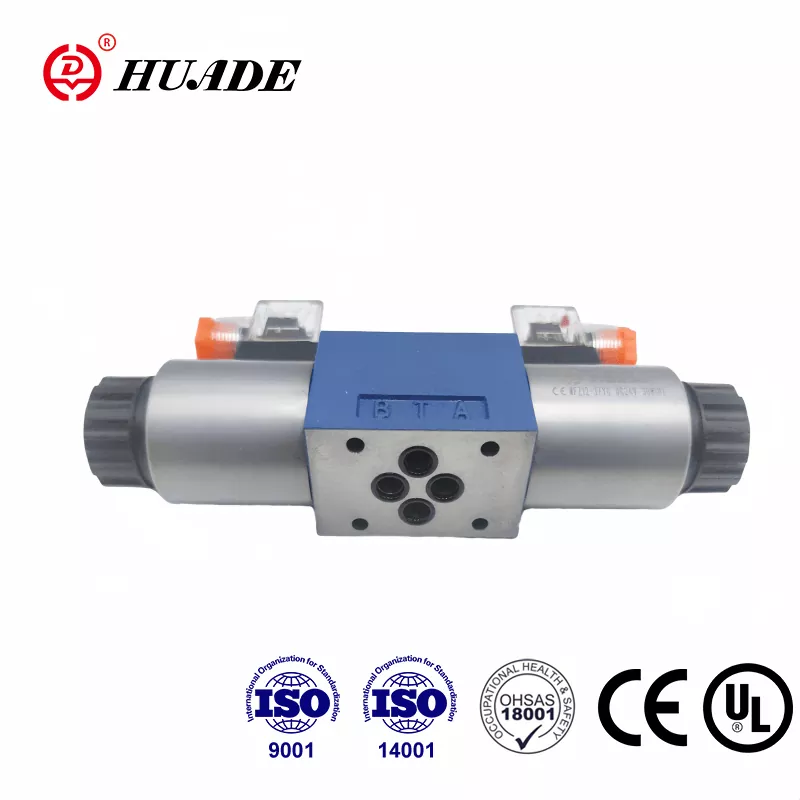

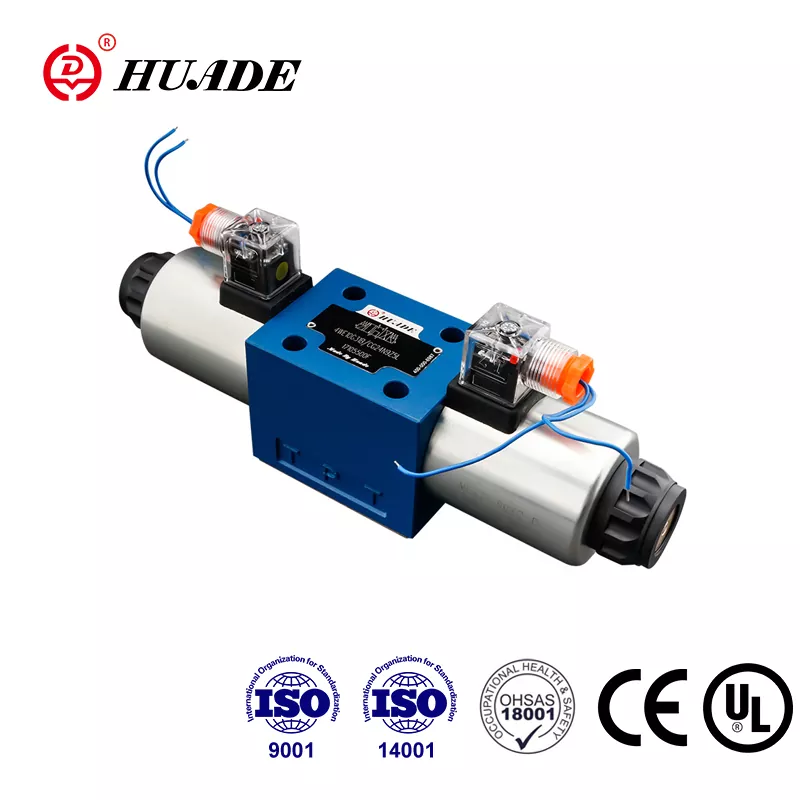

Etabléiert duerch eng strategesch Partnerschaft tëscht de chinesesche an däitsche Regierungen am Joer 1979, Huade Hydraulic ass e féierende Fabrikant an der hydraulescher Industrie vu China ginn. Huade® Direktional Spullventil Typ 4WE 10 E kann de Rexroth® selwechte Modell komplett ersetzen. Huade setzt grousse Stress op d'Qualitéit mat méi wéi 750 Stéck fortgeschratt Produktiounsausrüstung importéiert aus der ganzer Welt. 4WE 10 Solenoid Richtungsventil Serie huet UL Zertifizéierungen passéiert. Et ass méi fortgeschratt an Technologie a méi haltbar wéi déi ähnlech Produkter an dëser Linn. D'Fabréck huet ISO9001, ISO14001 an OH SAS18001 passéiert. Huade® hydraulesch Richtungsventile sinn a ville nationalen techneschen a Verteidegungsausrüstungstransformatiounsprojeten involvéiert wéinst zouverléissege Leeschtung.
|
Betriebsdruck max. |
Ports A.B.P (MPa) |
bis 31.5 |
|
Ports T (MPa) |
16 |
|
|
Flow Max (L/min) |
120 |
|
|
Querschnitt (Schaltposition 0): |
Mam Symbol Q ongeféier 6% vun der nominale Beräich |
|
|
Drock Flëssegkeet |
Mineralöle (fir NBR-Dichtung) oder Phosphatester (fir FPM-Dichtung) |
|
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
|
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
|
|
Gewiicht (kg) |
Ventil mat 1 Solenoid |
5.1 (DC), 4.3 (AC) |
|
Ventil mat 2 Solenoiden |
6.7(DC), 5.1(AC) |
|
Fonctiounen:
▶ Direkte Solenoid-bedriwwene Directional Spullventil als Standardversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Laang Liewen
▶ Perfekt Kontur
▶ Optional Hand-Over-Ride
▶ Spule kënnen ersat ginn ouni d'Drockdichte Chamber opzemaachen
▶ Wiel vun entweder zentral oder individuell elektresch Verbindungen
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
D'Richtungsventile 4WE 10 enthalen am Fong d'Gehäuse (1), een oder zwee Solenoiden (2), Kontrollspool (3), an een oder zwee Retour Quellen (4). An der Rou gëtt d'Kontrollspool (3) a senger zentraler oder initialer Positioun mat Hëllef vu Retourfederen (4) gehal (ausser am Fall vun Impulsspoolen). Kontroll Spull (3) gëtt duerch naass Pin Solenoiden (2) bedriwwen. D'Kraaft vum Solenoid (2) wierkt op d'Kontrollspool (3) a bewegt se vu senger Reschtpositioun an déi gewënschte Ennpositioun. Dëst erlaabt de fräie Floss vu P op A a B op T oder P op B an A op T.
Beim energesche Solenoid (2) gëtt d'Kontrollspool (3) duerch d'Retour Fréijoer (4) op seng initial Positioun zréckgezunn.
Optional Hand Over-Ride (5) erlaabt d'Kontrollspool (3) ze beweegen ouni datt d'Solenoiden energesch ginn.
Strukturdiagramm vun der WE 10 30B Serie
1. D'Flëssegkeet muss gefiltert ginn. Minimum Filterfeinheet ass 20㎛.
2. Den Tank muss zougemaach ginn an e Loftfilter muss op der Loftentrée installéiert ginn.
3. Produiten ouni subplate wann Fabréck verloosse.
4. Ventilbefestigungsschrauwen mussen ausgewielt a benotzt ginn no dem Probebuch.
5. Roughness vun Uewerfläch verbonne mat de Krunn ass néideg ze 0,8.
6. Surface Finish vun mating Stéck ass néideg ze 0,01 / 100mm.
