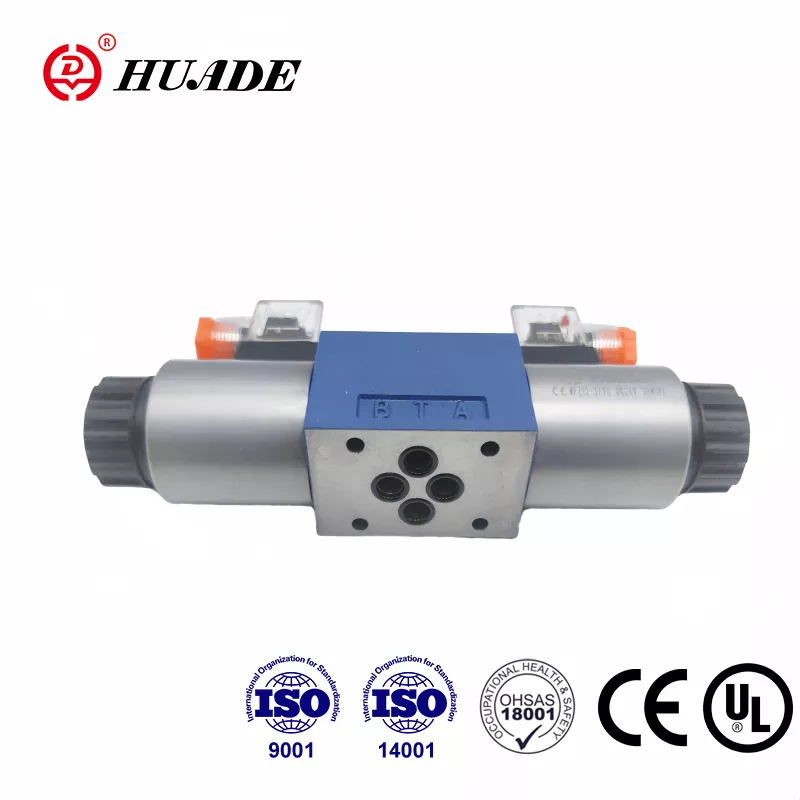

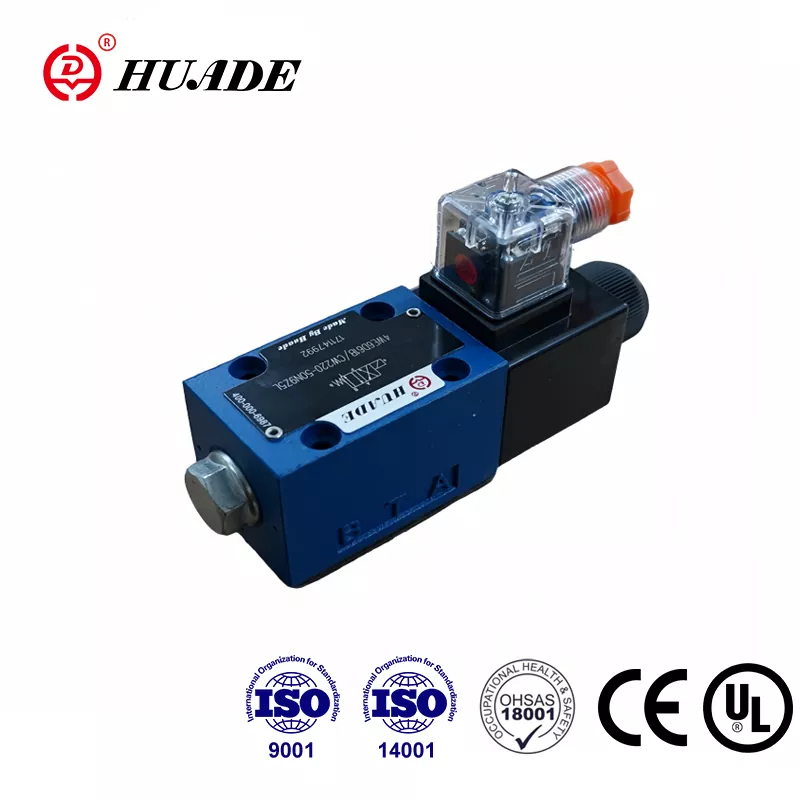

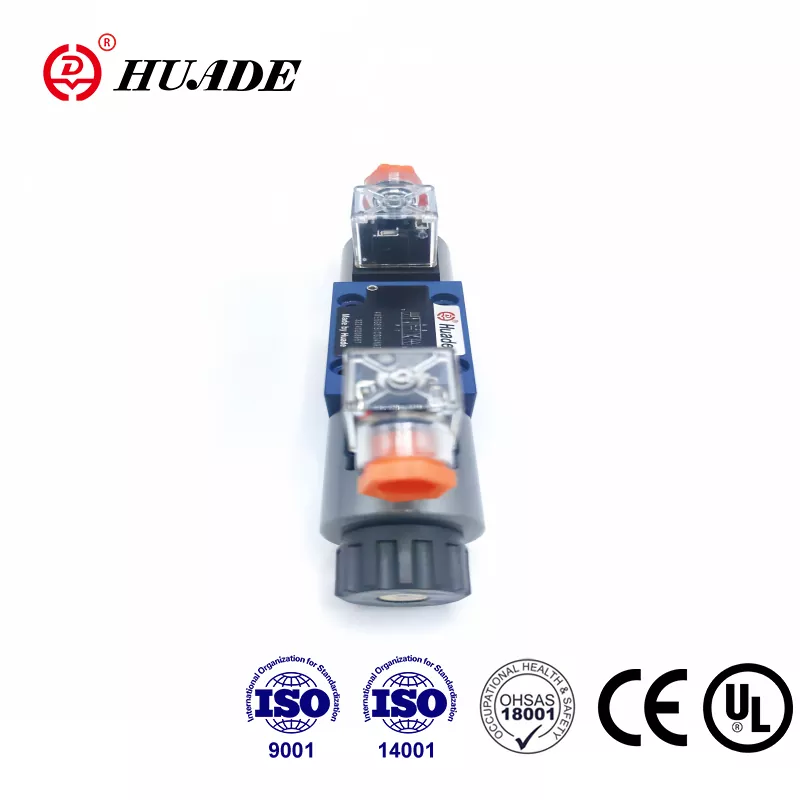

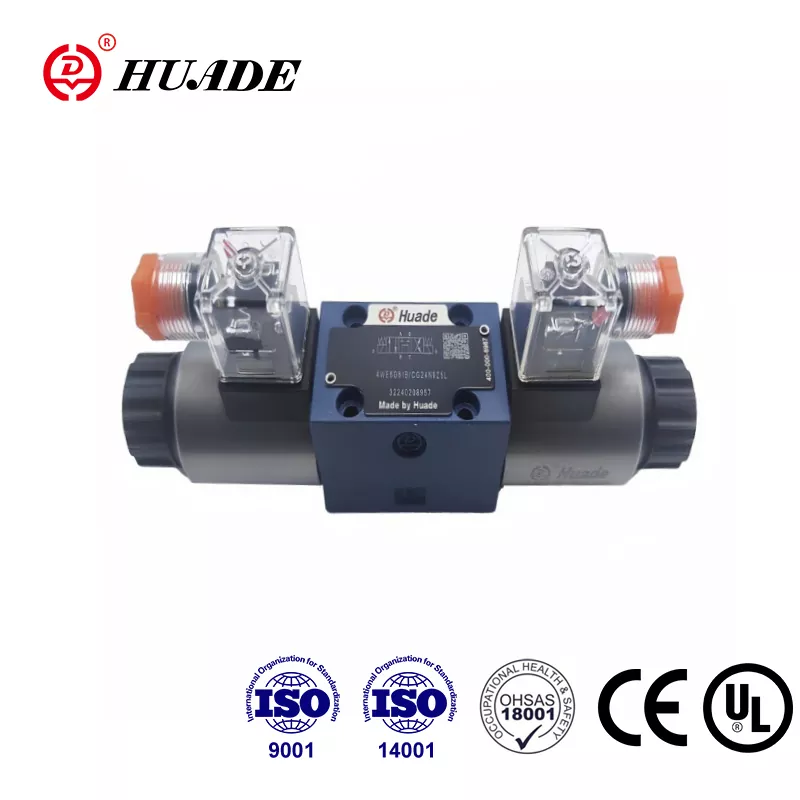

Beijing Huade Hydraulic Industrial Group ass eng renomméiert staatlech Firma spezialiséiert am Design, Fabrikatioun a Service vun hydraulesche Ventile an Ausrüstung. Huade® 4WE 6 J solenoid Direktional Krunn kann de selwechte Modell vun Rexroth ugebueden ersetzen wéinst zweemol laangfristeg Zesummenaarbecht mat Rexroth aus 1979. D'Solenoid Direktional Krunn WE 6 Serie huet CE Zertifizéierung. Huade setzt e grousse Stress op d'Qualitéit fir sécherzestellen datt all Richtungsventil eng super Leeschtung huet. R&D a Produktiounsmanagement System entsprécht ISO9001, ISO14001, an ISO45001. Huade® hydraulesch Ventile gi wäit an der Militärindustrie an aner Felder a China benotzt wéinst stabiler Leeschtung. Et ass eng zouverlässeg national Mark a China.
|
Hydraulesch |
|||
|
Max.betriebsdruck Ports A,B,P (Mpa) |
bis 35.0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
mat Symboler A a B, port T muss als Drain port benotzt ginn |
|||
|
Max.flow (L/min) |
80(-); 60(～) |
||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
||
|
Grad vun der Kontaminatioun |
Maximum zulässlechen Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 Class9. |
||
|
Elektresch |
|||
|
Volt Typ |
DC |
AC 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Energieverbrauch (W) |
30 |
||
|
Halt Kraaft (VA) |
- |
50 |
|
|
Schalter Kraaft (VA) |
- |
220 |
|
|
Pflicht |
kontinuéierlech |
||
|
Wiesselzäit op IS0 6403 |
AN (ms) |
25 bis 45 |
10 bis 20 |
|
OFF (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutz zu DIN |
IP Mëttelklass B: 65 |
||
|
Schaltfrequenz (Zyklen/h) |
bis 15000 |
bis 7200 |
|
|
Mat elektresche Verbindungen de Schutzleiter (PE) |
|||
Fonctiounen:
▶ Direkte Solenoid-aktuéierte Directional Spullventil Héichleistungsversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Hand iwwerdribblen, fakultativ
▶ Solenoidspiral kann iwwer 90° rotéiert ginn
▶ Et ass net néideg, d'Drockdichte Chamber opzemaachen beim Änneren vun der Spule
▶ Elektresch Verbindungen entweder als individuell oder zentral Verbindungen
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
Applikatioun:
Solenoid bedriwwe Directional Ventile vum Typ 4WE 6 J kontrolléieren den Start, Stoppen a Richtung vun enger Flëssegkeet.
Wesentlech besteet d'Direktiounssteuerventile 4WE 6 aus Gehäuse (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourquellen (4). Am energeschlossenen Zoustand gëtt d'Kontrollspool (3) an der neutraler oder initialer Positioun duerch d'Retourfedern (4) gehal (ausser Impulsspoolen). . D'Kraaft vun de Solenoiden (2) wierkt iwwer de Plunger (5) op der Kontrollspool (3) a dréckt dës vu senger neutraler Positioun an déi erfuerderlech Ennpositioun. bis B an A bis T.
Wann de Solenoid (2) deaktivéiert ass, gëtt d'Kontrollspool (3) mat Hëllef vun de Retourfederen (4) op seng neutral Positioun zréckgezunn.
Eng fakultativ Hand iwwerdribblen (6), erlaabt Bewegung vun der Kontroll spool (3) ouni energizing der solenoid.
Strukturdiagramm vun der WE 6 61B Serie
