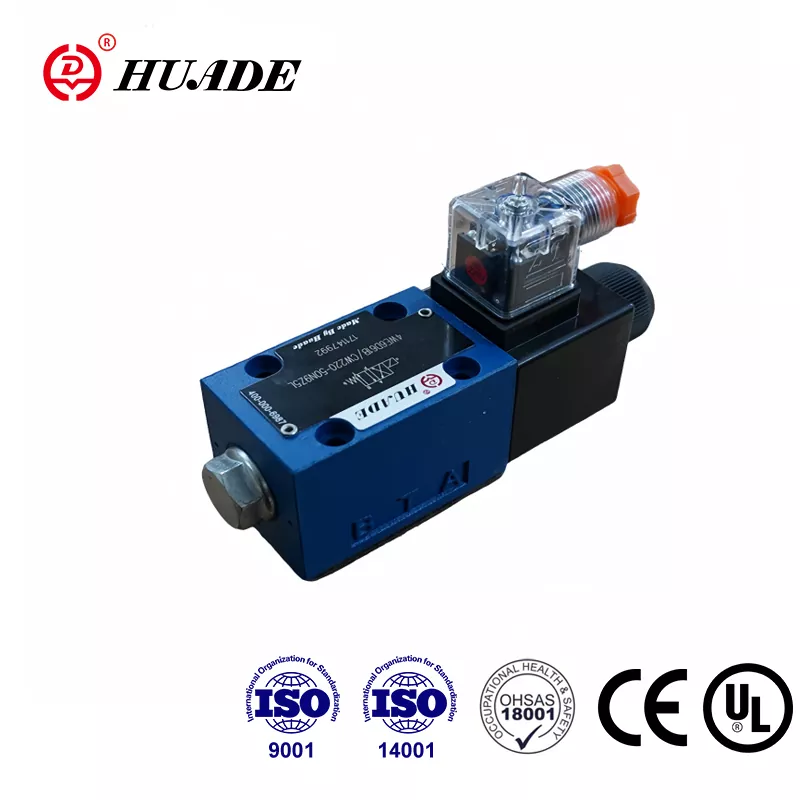

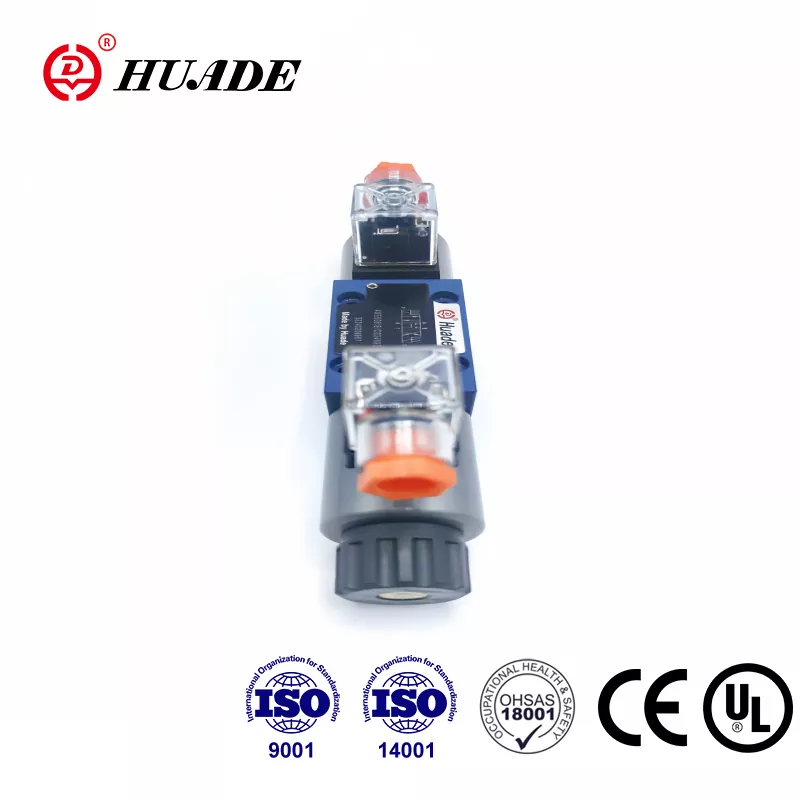

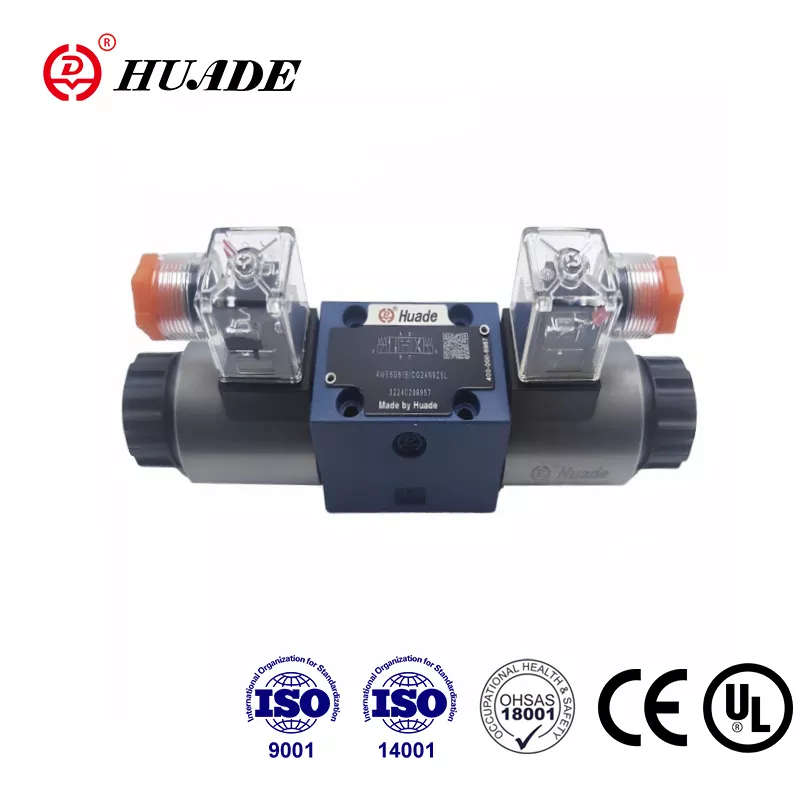

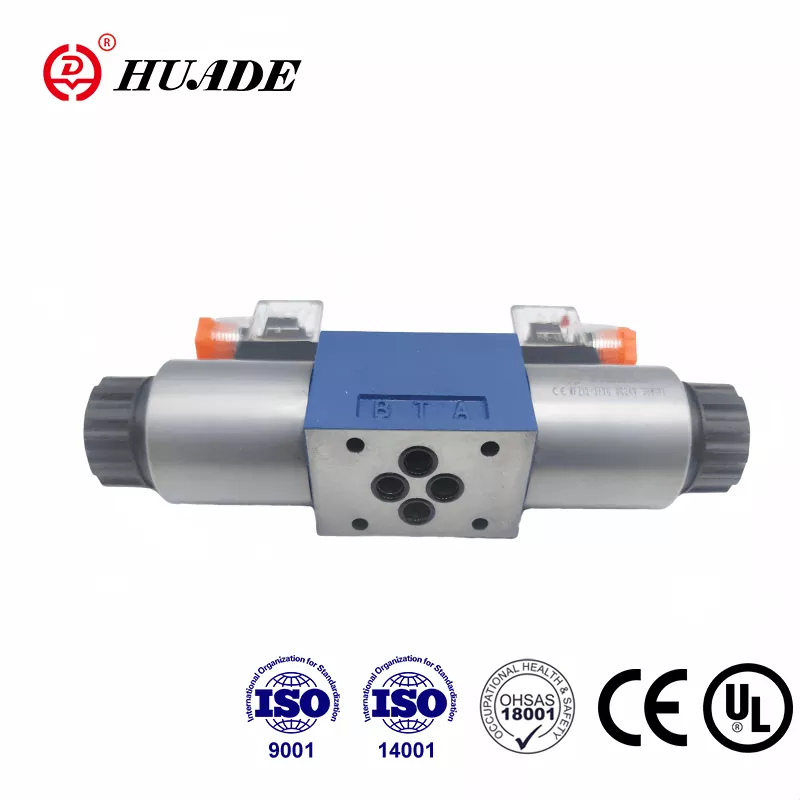

Als führend Hiersteller an der hydraulescher Industrie vu China huet Huade zweemol mat Rexroth vun 1979 kooperéiert. Huade® 4WE 6 Y Directional Spullventil gëtt wäit an verschiddenen industriellen Ëmfeld benotzt. Et kann dee selwechte Modell ersetzen, dee vum Rexroth ugebuede gëtt. Et gëtt vill a China an an auslännesche Länner verkaaft. Huade setzt e grousse Stress op d'Qualitéit fir sécherzestellen datt all Richtungsventil eng super Leeschtung huet. Huade huet 750 fortgeschratt Produktiounsausrüstung importéiert aus der ganzer Welt. D'Solenoid Richtungsventil Serie ass CE Zertifizéierung passéiert. D'Fabréck passéiert ISO9001, ISO14001, an ISO45001. Huade® hydraulesch Solenoidventile gi wäit an der Militärindustrie an aner Felder a China benotzt wéinst stabiler Leeschtung.
|
Hydraulesch |
|||
|
Max.betriebsdruck Ports A,B,P (Mpa) |
bis 35.0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
mat Symboler A a B, port T muss als Drain port benotzt ginn |
|||
|
Max.flow (L/min) |
80(-); 60(～) |
||
|
Drock Flëssegkeet |
Mineralöle oder Phosphatester |
||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||
|
Drockflëssegkeet Temperaturbereich (℃) |
-30 bis +80 |
||
|
Grad vun der Kontaminatioun |
Maximum zulässlechen Verschmotzungsgrad vun der hydraulescher Flëssegkeet op NAS 1638 Class9. |
||
|
Elektresch |
|||
|
Volt Typ |
DC |
AC 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Energieverbrauch (W) |
30 |
||
|
Halt Kraaft (VA) |
- |
50 |
|
|
Schalter Kraaft (VA) |
- |
220 |
|
|
Pflicht |
kontinuéierlech |
||
|
Wiesselzäit op IS0 6403 |
AN (ms) |
25 bis 45 |
10 bis 20 |
|
OFF (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutz zu DIN |
IP Mëttelklass B: 65 |
||
|
Schaltfrequenz (Zyklen/h) |
bis 15000 |
bis 7200 |
|
|
Mat elektresche Verbindungen de Schutzleiter (PE) |
|||
Fonctiounen:
▶ Direkte Solenoid-aktuéierte Directional Spullventil Héichleistungsversioun
▶ Naass Pin DC oder AC Solenoiden mat eraushuelbare Spule
▶ Solenoidspiral kann iwwer 90° rotéiert ginn
▶ Elektresch Verbindungen entweder als individuell oder zentral Verbindungen
▶ Et ass net néideg, d'Drockdichte Chamber opzemaachen beim Änneren vun der Spule
▶ Hand iwwerdribblen, fakultativ
▶ Porting Muster op Din 24 340 Form A, ISO 4401 an CETOP - RP 121H
Applikatioun:
Direktional Ventile vum Typ 4WE 6 Y sinn solenoid bedriwwe Richtungsspoolventile. Si kontrolléieren den Start, Stop a Richtung vun enger Flëssegkeet.
Wesentlech besteet d'Direktiounssteuerventile 4WE 6 aus Gehäuse (1), een oder zwee Solenoiden (2), der Kontrollspool (3), an een oder zwee Retourquellen (4). Am energeschlossenen Zoustand gëtt d'Kontrollspool (3) an der neutraler oder initialer Positioun duerch d'Retourfedern (4) gehal (ausser Impulsspoolen). . D'Kraaft vun de Solenoiden (2) wierkt iwwer de Plunger (5) op der Kontrollspool (3) an dréckt dës vu senger neutraler Positioun op déi erfuerderlech Ennpositioun. bis B an A bis T.
Wann de Solenoid (2) deaktivéiert ass, gëtt d'Kontrollspool (3) mat Hëllef vun de Retourfederen (4) op seng neutral Positioun zréckgezunn.
Eng fakultativ Hand iwwerdribblen (6), erlaabt Bewegung vun der Kontroll spool (3) ouni energizing der solenoid.
Strukturdiagramm vun WE 6 61B
