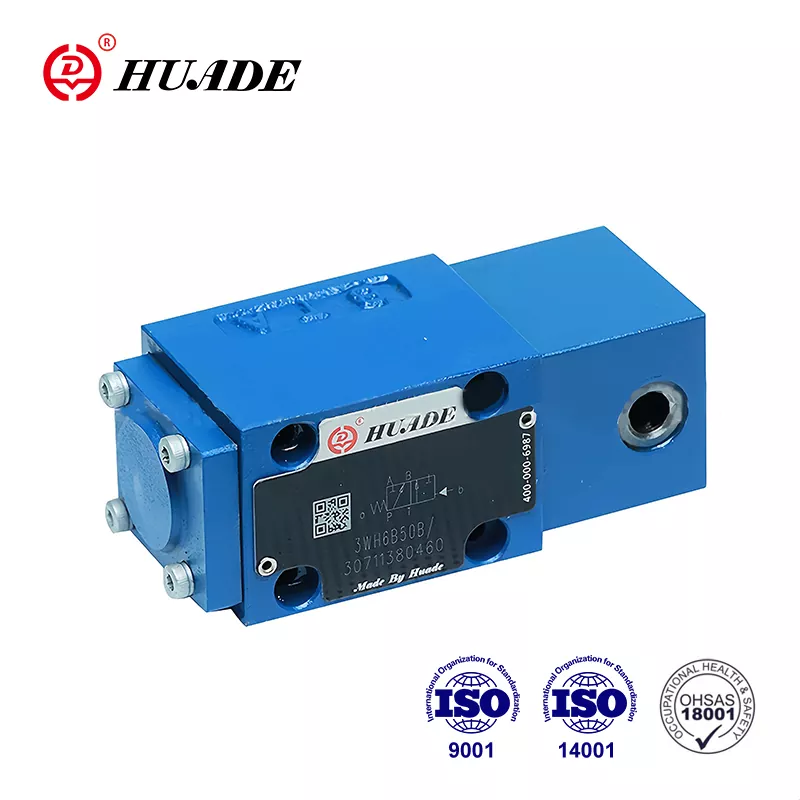

Als féierende Hiersteller an der hydraulescher Industrie vun China, Huade Hydraulic huet zwee laangfristeg Kooperatiounserfahrungen mat Rexroth. Huade® Direktional Kontrollventil Typ WH ass méi fortgeschratt an der Technologie a méi haltbar wéi déi ähnlech Produkter an dëser Linn. Huade bedreift méi wéi 750 Stéck fortgeschratt Produktiounsausrüstung aus der ganzer Welt importéiert fir déi héich Qualitéit vun hydraulesche Produkter ze garantéieren. Et ass méi fortgeschratt an der Technologie a méi haltbar wéi déi ähnlech Produkter an dëser Linn. D'Fabréck kënnt zu den internationale Standarden, nämlech ISO9001, ISO14001 an OH SAS18001. D'Serie vu Richtungsventile produzéiert vum Huade Hydraulic gi wäit am Marine hydraulesche System benotzt. Huade gehéiert eng rieseg Clientsgrupp an der Marineindustrie.
|
Gréisst |
6 |
10 |
|
|
Max.betriebsdruck |
Ports A, B, P(MPa) |
bis 31.5 |
|
|
Port T (MPa) |
zu 16 |
||
|
Mat Symboler A a B port T muss als Auswee port benotzt ginn |
|||
|
Flow Max (L/min) |
bis 60 |
bis 120 |
|
|
Operatioun fir ze fléissen |
Symbol Q6% vum nominale Querschnittfläche |
||
|
Symbol W, 3% vun nominale Querschnitt Beräich |
|||
|
Flëssegkeet |
Mineralöl oder Phosphatester |
||
|
Drockflëssegkeet Temperaturbereich (℃) |
-20 bis +80 |
||
|
Viskositéitsberäich (mm2/s) |
2,8-500 |
||
|
Gewiicht (kg) |
1 Betribszylinder |
ca 2 |
ongeféier 3,5 |
|
2 Betribszylinder |
ongeféier 2,2 |
ongeféier 4,5 |
|
|
Plot Drock (MPa) |
min |
0,6 bis 1> Tankdrock |
0.5 |
|
max |
20 |
6 |
|
Fonctiounen:
▶ Direktbetriebene Directional Spullventil
▶ Zwee-Positiounsventil mat Schlaglimit optional
▶ Ënnerplackmontage
▶ Montagemuster nach Din 24 340 Form A, ISO 4401 und CETOP - RP 121H
Applikatioun:
WH-Ventile sinn hydraulesch bedriwwe Richtungsspoolventile. Si gi fir d'Kontroll vum Stop, Start a Richtung vun engem Flow benotzt.
D'Richtungsventile besteet haaptsächlech aus Gehäuse (1), een oder zwee Betribselementer (2) (hydraulesch, pneumatesch Betribszylinder), der Kontrollspool (3), souwéi een oder zwee Retourfeder (4).
An der Rou gëtt d'Kontrollspool (3) an der Mëtt oder an der Startpositioun vun de Retourfederen (3) gehal (ausser Impulsventil).
D'Kontrollspool (3) gëtt vun den Operatiounselementer an déi erfuerderlech Schaltpositioun gedréckt.
Mat Spannung, Typ ..OF/.
Hydraulesch oder pneumatesch bedriwwe Richtungsventile sinn och als 2-Positiounsventile mat Sperrung (5) verfügbar. Wann d'Betribselementer mat Spannung benotzt ginn, kann all Schalterpositioun gespaart ginn.
Ouni zréck Fréijoer, ouni detent, Typ..O/.
Wann Dir Operatiounselementer ouni Retour Fréijoer an ouni Spannung benotzt, gëtt et keng definéiert Schaltpositioun am Rescht.
Strukturdiagramm
Cartouche Drossel
D'Benotzung vun enger Cartouche Drossel ass dann néideg wann während de Schaltprozeduren an de bestëmmte Betribsbedéngungen Fluxen optrieden déi d'Leeschtungsgrenze vum Ventil iwwerschreiden.
Et ass an de P-Kanal vum Richtungsventil gesteckt.
