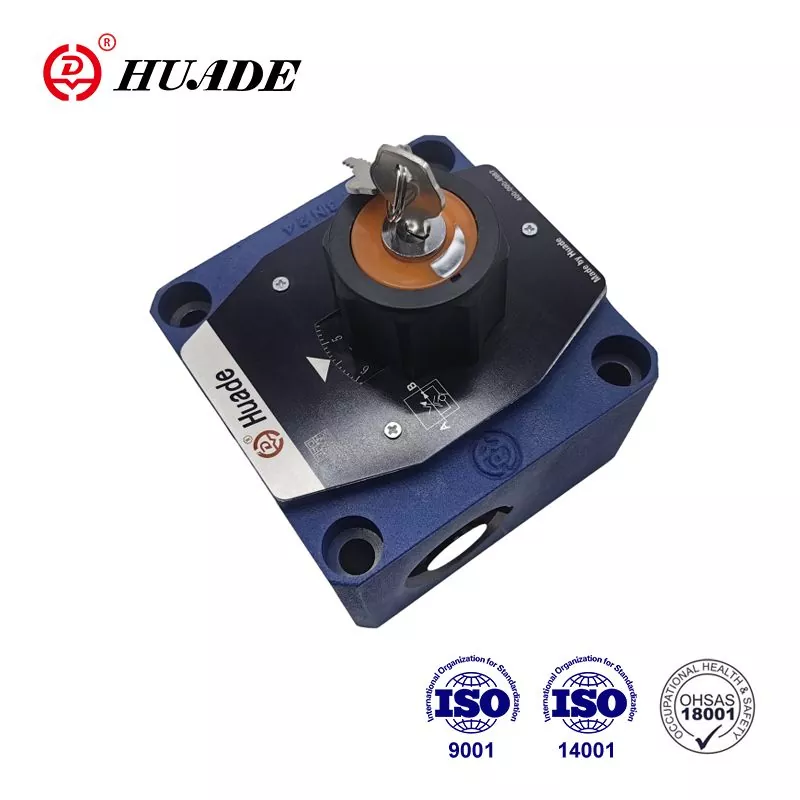

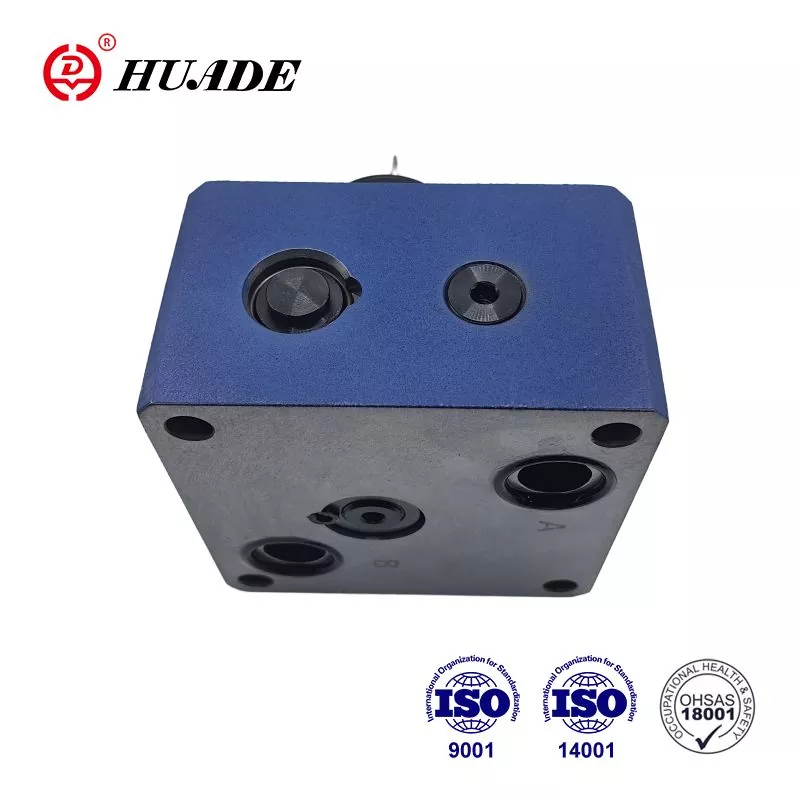

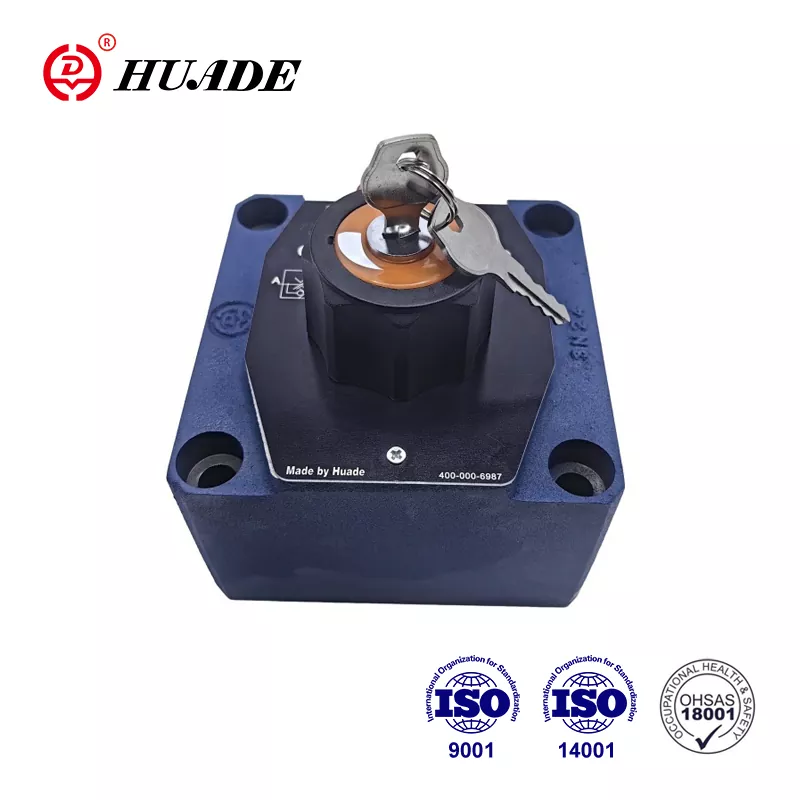

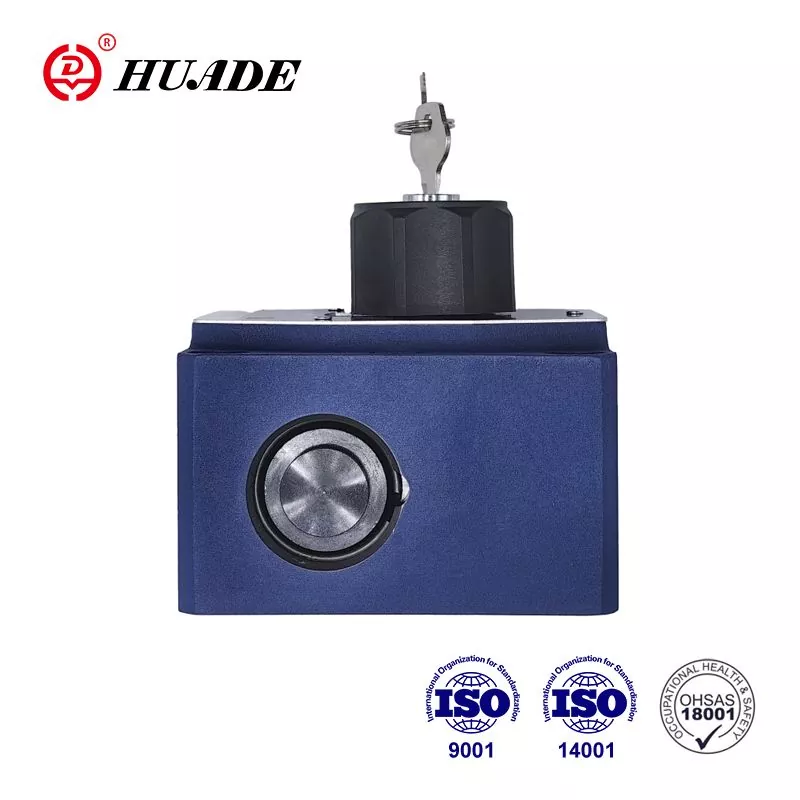

Flow Kontrollventile sinn 2-Wee Flow Kontrollventile. Duerch d'Aféierung vun der Technologie kënnen Huade® hydraulesch Ventile mat Rexroth an der Leeschtung passen. Dësen 2FRM 16 Flowventil ass eng gutt, bezuelbar Alternativ zu Rexroth. Huade Hydraulic bezilt méi Opmierksamkeet op d'Käschte-Effizienz a Praktikitéit, sou datt säin hydraulesche Ventil e relativ niddrege Präis huet. Dëst ass eng al Mark a China.
|
Général |
|
|
Hydraulesch Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
Temperaturbereich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Rectifier Sandwich Plack |
||
|
Flow.max (L/min) |
10 |
16 |
|
bis 50 |
bis 160 |
|
|
Operatiounsdrock (MPa) |
bis 31.5 |
|
|
Cracking Pressure (MPa) |
0.15 |
|
|
Gewiicht (kg) |
3.2 |
9.3 |
|
Flow. Q max (L/min) |
Gréisst 10 |
Gréisst 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p mat fräiem Retourfluss B → A, Q-ofhängeg (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Flow Kontroll |
Temperatur-stabil |
± 2% (Q max) |
||||||
|
Drockstabil (bis |
± 2% (Q max) |
± 5% (Q max) |
||||||
|
Betriebsdruck, max.- port A (MPa) |
bis 31.5 |
|||||||
|
Minimum Drock Ënnerscheed Beräich (MPa) |
0,3 bis 0,7 |
0,5 ~ 1,2 |
||||||
|
Verschmotzungsgrad (μm) |
25 (Q< 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Gewiicht (Kg) |
5.6 |
11.3 |
||||||
Fonctiounen:
▶ Porting Muster op DIN 24 340, vun A, ISO 4401 an CETOP - RP 121H
▶ Drockkompensator Schlagbegrenzer, optional
▶ Mechanesch Operatioun
▶ Start-up Sprong Reduktioun
▶ Flowkontrolle a béid Richtungen mat enger Gläichrichter Sandwichplack
Applikatioun:
D'Haaptfunktioun vu Flow Kontrollventile 2FRM 16 ass e Flow konstant onofhängeg vum Drock an der Temperatur ze halen.
D'Ventile 2FRM 16 besteet am Fong aus dem Gehäuse (1), d'Ofdreiwung (3), den Drockkompensator (4) mat optionalen Schlaglimiter, d'Kontrollventil (5), d'Upassungselement (2).
De Flux vum Kanal A op de Kanal B gëtt an der Ouverture (6) gedrosselt. Fir de Flux iwwer d'Ourifice konstant ze halen, ass en Drockkompensator upstream vun der Ouverture verbonnen (6). De Flow gëtt gréisstendeels onofhängeg vun der Temperatur erhale wéinst dem Orifice Design. De fräie Retourfluss vum Kanal B op de Kanal A gëtt iwwer d'Kontrollventil (5) geleet.De Stroum gëtt nëmme vun A op B kontrolléiert. Fir d'Stréimunge a béid Richtungen ze kontrolléieren, kann e Gläichrichter Sandwich-Plack Typ Z4S ënner dem Stroum installéiert ginn. Kontrollventil.
Struktur vum Flow Kontrollventil 2FRM 16
Symbol vum Flow Kontrollventil 2FRM 16
