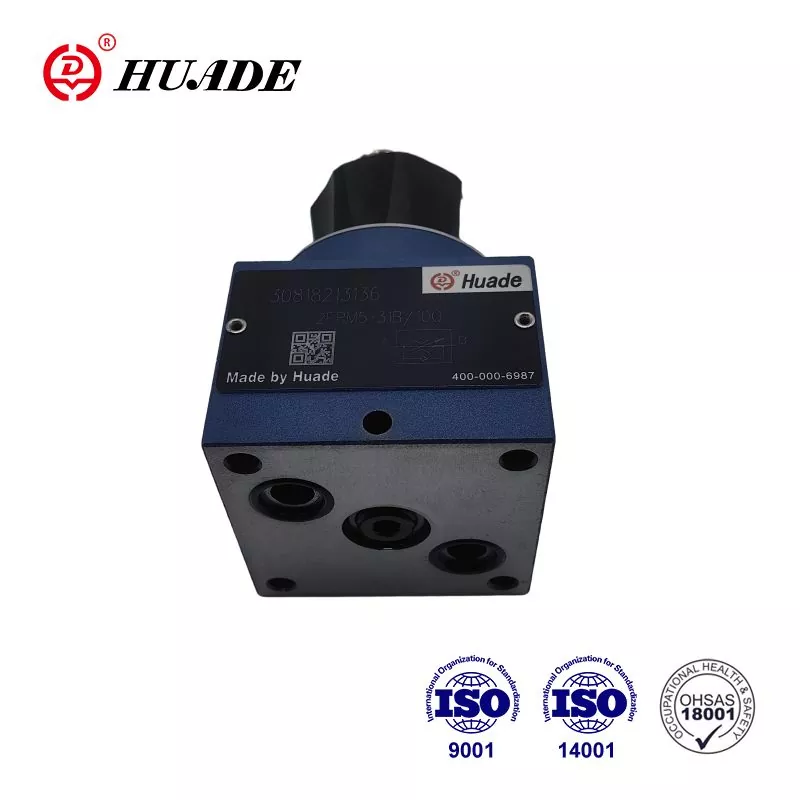

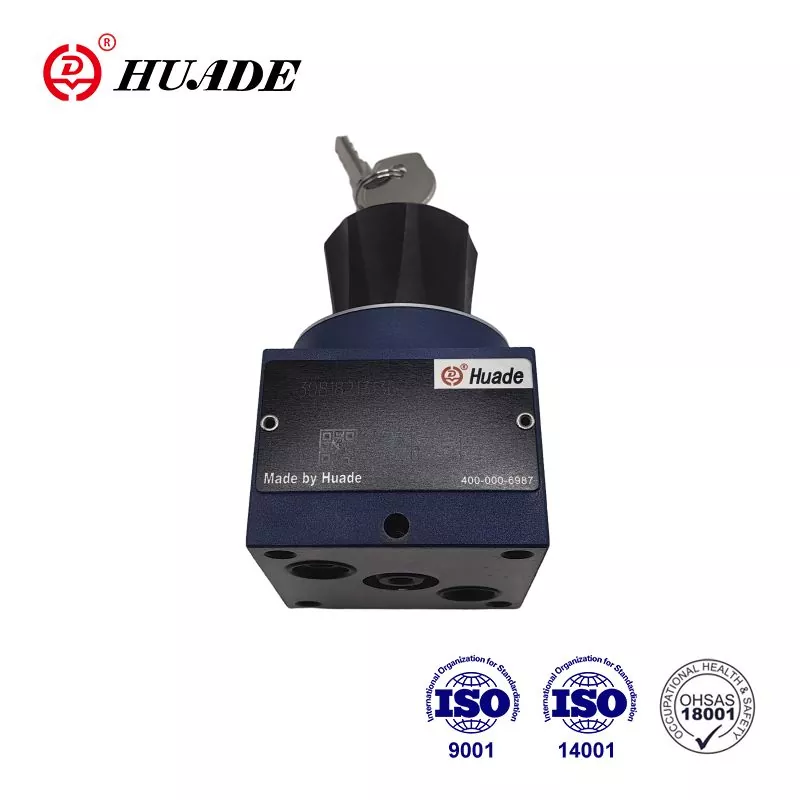

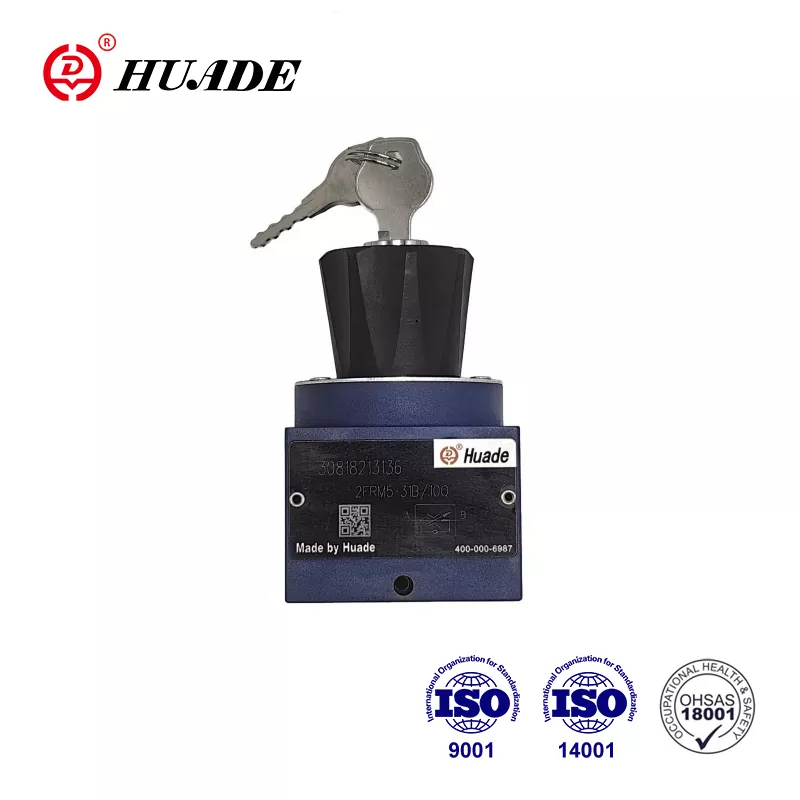

Den 2FRM Flowventil ass en 2-Wee Flow Kontrollventil. Et gëtt fir Drossel benotzt. Huade® ass wierklech eng vertrauenswierdeg Mark a China. Duerch zwee laangfristeg Zesummenaarbecht mat Rexroth sinn Huade® Flow Kontrollventile kompatibel mat der selwechter Serie, déi vum Rexroth ugebuede gëtt. Egal ob a Produktqualitéit, technologescher Innovatioun, Clientsservice oder Marke Ruff, Huade Hydraulic huet gutt gemaach an huet e breet Ruff vum Maart a Konsumenten gewonnen.
|
Général |
|
|
Hydraulesch Flëssegkeet |
Mineralöl (fir NBR-Dichtung), oder Phosphatester (fir FPM-Dichtung) |
|
Temperaturbereich (℃) |
-30 bis +80 |
|
Viskositéitsberäich (mm²/s) |
10 bis 800 |
|
Rectifier Sandwich Plack |
|
|
Flow.max (L/min) |
15 |
|
Operatiounsdrock (MPa) |
bis 21 |
|
Cracking Pressure (MPa) |
0.1 |
|
Gewiicht (kg) |
0.6 |
|
2-Wee Flow Kontrollventil |
||||||||
|
Flow. qv max (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p mat fräiem Retourfluss B → A, qv ofhängeg (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Flow Kontroll |
Temperatur-stabil |
± 5% |
± 3% |
± 2% |
||||
|
Drockstabil (bis |
± 2% |
4% |
||||||
|
Betriebsdruck, max.- port A (MPa) |
zu 21 |
|||||||
|
Minimum Drock Ënnerscheed Beräich (MPa) |
0,3 bis 0,5 |
0,6 ~ 0,8 |
||||||
|
Verschmotzungsgrad (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Gewiicht (Kg) |
1.6 |
|||||||
Fonctiounen:
▶ Porting Muster op DIN 24 340, vun A, ISO 4401 an CETOP - RP 121H
▶ Drockkompensator Schlagbegrenzer, optional
▶ Ofsenkung vum Startsprang
▶ Flowkontrolle a béid Richtungen mat enger Gläichrichter Sandwichplack
▶ Sperrbare Rotary Knob
Applikatioun:
Flow Kontrollventil, Typ 2FRM ass en 2-Wee Flow Kontrollventil, dee fir Drossel benotzt gëtt an net vum Drock an Temperatur beaflosst gëtt.
Den 2-Wee Flow Kontrollventil 2FRM besteet haaptsächlech aus Gehäuse (1), Astellungselement (2), Ouverture (3), Drockkompensator (4) optional mat Schlaglimiter souwéi Réckventil (5) a gëtt fir d'Drosselen benotzt vun engem Flux bei niddregen Drock an Temperatur Ofhängegkeet.
D'Drossel Querschnëtt gëtt duerch d'Rotatioun vum Kurvebolt (7) festgeluecht. Fir de Flow konstant onofhängeg vum Drock am Drosselpunkt (8) ze halen ass en Drockkompensator (4) verbonnen. Déi temperéiert Onofhängegkeet ass d'Resultat vum Drosselpunkt, deen als Ouverture konstruéiert gëtt.
De fräie Flowretour vu B op A ass iwwer de Kontrollventil (5).
Fir e kontrolléierten Duerchfluss vum Ventil a béid Richtungen z'erreechen ass et d'Méiglechkeet, e Gläichrichter Sandwichplack Typ Z4S ënner dem Flowkontrollventil z'installéieren.
Struktur vum Flow Kontrollventil 2FRM 5
Symbol vum Flow Kontrollventil 2FRM 5
