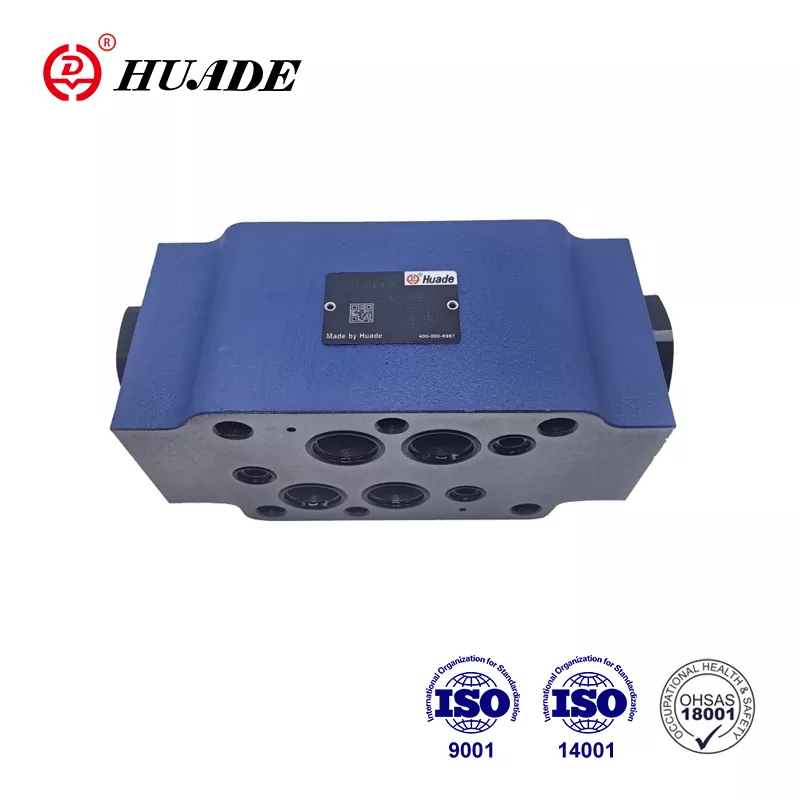

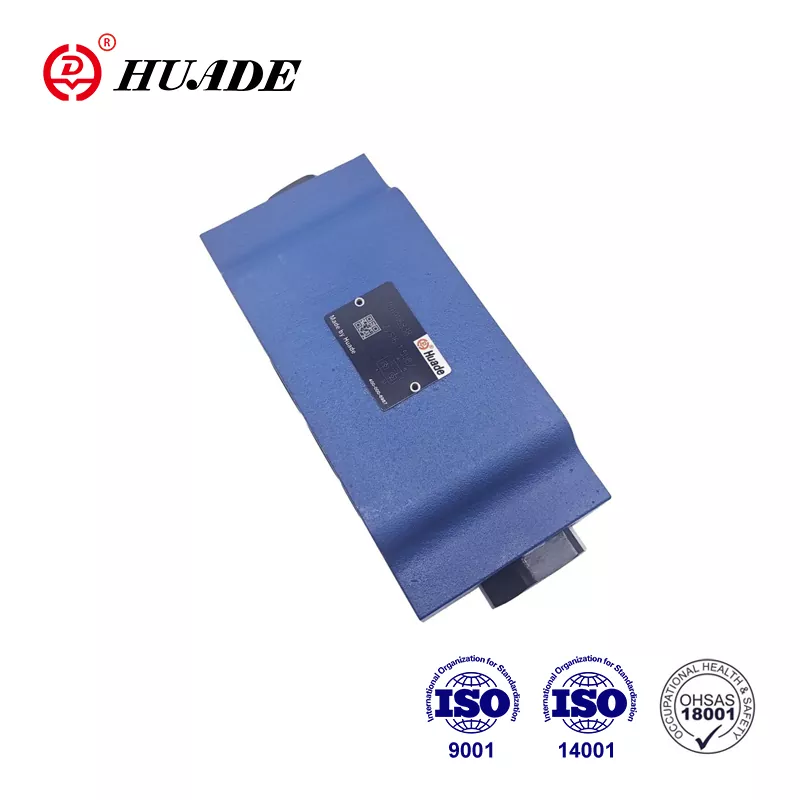

Wann hydraulesch Systemer zouverlässeg Flux Kontroll ouni Auslafe brauchen, steet d'Scheckventil Sandwich Plack Z2S 22 als bewisen Léisung eraus. Dëse Bosch Rexroth Komponent ënnerstëtzt industriell Ausrüstung fir Joeren, a versteet wéi et funktionnéiert kann Iech hëllefen besser Entscheedunge fir Ären hydraulesche Setup ze treffen.
Wat mécht den Z2S 22 anescht
D'Z2S 22 Kontrollventil Sandwich Plack funktionnéiert als Pilotbetrieb Kontrollventil fir NG25 Gréisst Systemer entwéckelt. Am Géigesaz zu Basis Fréijoersbelaaschte Kontrollventile benotzt dës Sandwichplack en zweestufegen Design deen eng besser Kontroll gëtt wann Dir den Drock ofléisst. De Krunn erlaabt fräi Flux an eng Richtung iwwerdeems ëmgedréint Flux blockéiert, an et kann aus der blockéiert Säit opgemaach ginn wann Pilot Drock op den X port applizéiert.
De Sandwich Plack Design heescht datt Dir et vertikal tëscht anere hydraulesche Komponenten stackele kënnt. Dëst spuert Plaz a voller Maschinninstallatiounen. Den Z2S 22 follegt ISO 4401-08-08-0-05 Portmuster, sou datt et kompatibel ass mat Standard hydraulesche Manifolden, déi iwwer verschidden Ausrüstungstypen benotzt ginn.
Wat dëse Kontrollventil ënnerscheet ass d'Pre-Ouverture Feature an de meeschte Versiounen. Wann de Pilotventil opmaacht, entléisst den Drock graduell duerch e Dämpfungssystem anstatt alles op eemol. Dëst verhënnert d'Schockwellen a Kaméidi, déi Dichtungen beschiedegen an Ënnerhalt Kappwéi an hydraulesche Systemer kreéieren.
Technesch Spezifikatioune déi Matière
D'Z2S 22 Kontrollventil Sandwich Plack handhabt maximalen Aarbechtsdrock bis zu 315 Bar a Flowraten déi 450 Liter pro Minutt erreechen. Dës Zuelen kommen aus Tester mat HLP46 Mineralöl bei 40 Grad Celsius. De Ventilkierper waacht tëscht 12 an 13 Kilogramm, mat Dimensiounen vun 212mm Längt, 117mm Breet an 100mm Héicht.
Knacken Drock Optiounen Gamme vun 3 Bar ze 10 Bar, markéiert duerch Coden 1 duerch 4 am Deel Zuel. Méi héije Rëssdrock bedeit méi staark ëmgedréint Blockéierung awer erfuerdert méi Pilotdrock fir opzemaachen. De Ventil funktionnéiert mat hydraulesche Uelegtemperaturen vun negativen 30 bis positiv 80 Grad Celsius wann Dir NBR Dichtungen benotzt, déi déi meescht industriell Ëmfeld deckt.
Port Verbindungen enthalen P, A, B, T, X, an Y Positiounen. D'A a B Ports verbannen mat Aktuatoren, während den X Port Pilotdrock kritt fir d'Scheckfunktioun ze befreien. D'Installatioun erfuerdert sechs M12 Bolzen, déi op 70 Nm gedréint sinn, an d'Montagefläche brauch e Rauhbewäertung vu Rz 4 oder méi glatter fir Leckage ze vermeiden.
D'Scheckventil Sandwichplack Z2S 22 hält Null Leckage an der Spärrichtung während normaler Operatioun. Dëst ass wichteg fir Uwendungen wéi d'Vertikal Zylinder an der Nuecht halen oder während Ënnerhaltstoppen. Och no Méint vun Ënnerbriechung soll de Ventil seng Dichtung ouni Drift behalen.
Wéi den Z2S 22 Wierklech Wierker
De Flow beweegt sech fräi vun A1 op A2 oder B1 op B2 duerch de Ventil wann den Drock an déi oppe Richtung dréckt. En einfache Klappeventil mécht ënner Stroumdrock op, schaaft minimale Resistenz. Drockfallkurven weisen bal linear Verhalen, dat heescht datt de Flow prévisibel eropgeet wéi den Drock eropgeet.
An der ëmgedréint Richtung setzt de Klappeventil fest géint de Ventilkierper, sou datt de Spärdichtung erstallt gëtt. De Ventil benotzt e Kugelsitz Design mat Gebitt A2 an e Popp mat Gebitt A1. Wann Pilot Drock geet duerch port X, Akten op Kontroll spool Beräich A3. D'Fläche Verhältnis tëscht A3 an A2 leeft iwwer 1 ze 12,5, dat heescht Dir braucht relativ niddereg Pilot Drock der Haaptrei Krunn opzemaachen.
De Pre-Ouverturesmechanismus fänkt un ze schaffen ier de vollen Pilotdrock ukomm ass. Wéi de Kontrollspool ufänkt ze beweegen, erschéngt eng kleng Ëffnung déi den Drock lues a lues ausgläicht. Dës gepolstert Ouverture verhënnert de plötzlechen Drockfall, deen Waasserhammer Effekter an hydraulesche Linnen verursaacht. D'Dämpfungsaktioun schützt Pompeldichtungen, Schlauchverbindungen an Zylinderstangdichtungen vu Schocklaaschten.
Special Versiounen änneren dës Basis Operatioun. D'SO40 Variant füügt en externen G1/4 Hafen fir Pilotkontrolle, nëtzlech wann Dir Fernventiloperatioun braucht. D'SO60 Versioun ventiléiert de Kontrollspool op den T Hafen, verbessert d'Verëffentlechungspräzisioun a bestëmmte Circuitdesignen.
Wou den Z2S 22 Check Valve am Beschten funktionnéiert
Industriell Automatisatiounssystemer benotzen d'Scheckventil Sandwichplack Z2S 22 extensiv. Injektiounsformmaschinne vertrauen op dës Ventile fir Schimmelplacke stänneg während Ofkillungszyklen ze halen. Press Bremsen benotzen se Ram Positioun ze halen wann hydraulesch Pompelen tëscht Béie Operatiounen zougemaach. Robotesch Waffen brauchen de Ventil fir d'Laaschtdrift ze vermeiden wann Dir Positioun hält.
Material Ëmgank Ausrüstung wéi forklifts a Schéier Liften profitéieren vum Null-Leckage Design. E Standard Fréijoerscheckventil kéint genuch Aussiicht erlaben fir eng Plattform lues iwwer Stonnen ze senken. D'Z2S 22 Sandwich Plack eliminéiert dëse Problem, hält Positioun onbestëmmt ouni Pompel Operatioun.
Windturbine Pitch Kontrollsystemer funktionnéieren an usprochsvollen Bedéngungen mat Temperaturschwankungen a Kontaminatiounsrisiken. D'Scheckventil Sandwich Plack handhabt dës Ëmfeld wann se mat enger korrekter Filtratioun gepaart ginn. Energiesektor Uwendungen verlaangen Zouverlässegkeet well Ventilfehler wärend der Turbinoperatioun deier Gearboxen beschiedegen.
De kompakte Sandwich-Design ass wichteg am mobilen Ausrüstung wou Plaz op eng Premium kënnt. Bagger, Kranen, an landwirtschaftlech Maschinnen packen verschidde Funktiounen a limitéiert Beräicher. Stacking den Z2S 22 Kontrollventil tëscht Richtungsventile an aner Sandwichplacke reduzéiert d'Manifoldgréisst am Verglach mat traditionelle Päifmontéierte Kontrollventile.
Vergläicht Ventiloptiounen
Standard Fréijoersbelaaschte Kontrollventile kaschten manner wéi den Z2S 22, typesch vun 200 bis 500 Dollar. Si funktionnéieren gutt fir einfach Uwendungen awer feelen Pilotkontroll a weisen dacks kleng Leckage. D'Äntwertgeschwindegkeet ass méi lues well de Fréijoer muss kompriméieren ier de Flow ufänkt.
Dual-Disc Wafer Kontrollventile handhaben méi grouss Flëss, heiansdo méi wéi 500 Liter pro Minutt. Si waacht manner wéi Sandwichplacke a funktionnéieren gutt an nidderegen Drockleitungssystemer ënner 250 Bar. Wéi och ëmmer, Disc Ventile kënnen zou bleiwen wann Kontaminatioun tëscht der Scheif a Sëtz kënnt. Korrosiounsbeständegkeet ass och manner a Standarddesignen.
D'Scheckventil Sandwich Plack Z2S 22 kascht normalerweis tëscht 1000 an 1500 Dollar ofhängeg vun der Konfiguratioun an dem Fournisseur. Dëse méi héije Präis reflektéiert d'Pilotoperatiounsfäegkeet, d'Nullleckage-Design an d'Integratiounsvirdeeler. Ënnerhaltskäschte kënnen iwwer d'Liewensdauer vum Ventil méi niddereg sinn, well de Sandwich-Design intern Komponente vu externe Schued schützt.
D'Performancevergläicher weisen datt den Z2S 22 konsequent Flow bis zu 450 Liter pro Minutt bei 315 Bar behalen, wärend vill Fréijoerskontrolle fänken un d'Drockfall eropgeet iwwer 300 Liter pro Minutt. De Pilotbetrieb Design reagéiert och méi séier op Kontrollsignaler wéi Fréijoersbelaaschtten Typen, well et net géint d'Fréijoerkraaft wärend der Ouverture kämpft.
Installatioun Ufuerderunge Dir Wësse Sollt
Montéiert d'Kontrollventil Sandwichplack Z2S 22 an all Orientéierung, obwuel vertikal Stacking am meeschte verbreet ass. Botzen béid mating Fläch grëndlech virun Montage. All Dreck, Burrs oder al Dichtungsmaterial kënne Leckweeër kreéieren déi den Nullleckage-Design kompromittéieren.
Fëllt déi geliwwert Dichtungsringen op all Hafen un ier Dir de Ventil positionéiert. D'Dichtungen sëtzen an grooves machined an der Sandwich Plack Gesiicht. Vergewëssert Iech datt d'Dichtungen richteg sëtzen an net verdréit sinn, wat se ënner Drock extrudéieren kann.
Boltmuster benotzen sechs M12 Kappschrauwen an engem Standard ISO Muster. Schrauwen an engem Stär Muster bis 70 Nm Dréimoment. Iwwerspannung kann de Ventilkierper verzerren a verursaache intern Deeler ze binden. Ënnerstrachung erlaabt extern Leckage a potenziellen Drockverloscht.
Fir SO40 Versiounen mat externen Pilot Häfen, Verbindung der G1 / 4 Armature op Är Pilot Drock Quell. Suergen, datt Pilot Drock iwwerschratt knacken Drock vun op d'mannst 50 Prozent komplett Ouverture ze garantéieren. Net genuch Pilotdrock verursaacht deelweis Ouverture a limitéierter Flow.
Check System Propretéit virum Start. D'Z2S 22 Kontrollventil Sandwichplack erfuerdert hydraulesch Ueleg, déi den ISO 4406 Reinheetscode 20/18/15 oder besser entsprécht. Dëst bedeit manner wéi 5000 Partikel méi grouss wéi 4 Mikron pro Milliliter Flëssegkeet. Kontaminatioun verursaacht 80 Prozent vu Ventilfehler laut Industriehaltungsdaten.
Ënnerhalt an Troubleshooting
Regelméisseg Filterännerungen schützen d'Scheckventil Sandwichplack vu Kontaminatiounsschued. Ännert d'Filtere mat Intervalle recommandéiert fir Är hydraulesch Uelegtyp. Mineralöle wéi HLP46 lafen méi laang tëscht Ännerungen wéi biologesch ofbaubare Flëssegkeeten, déi zweemol sou dacks Service brauchen.
Kontrolléiert de Ventil wärend Systemerhaltungsausschaltungen. Kucken fir extern Ueleg seepage ronderëm de Sandwich Plack Gesiichter, déi beweist Sigel zouzedrécken oder Opriichte bolt looseness. Interne Leckage weist sech als Aktuatordrift mat der Zäit op, awer dëst ass selten mat enger korrekter Installatioun.
Wann de Ventil Driftsproblemer entwéckelt, kontrolléiert de Pilotdrock als éischt. Net genuch Pilotdrock kann de Ventil net ganz opmaachen, wat e limitéierten Flow an onkomplett Positiounsrelease verursaacht. Mooss den aktuellen Drock am X Hafen ënner Laaschtbedéngungen, net nëmmen statesche Drock.
Kaméidi oder Schock während der Ventilöffnung weist op fehlend oder beschiedegt Pre-Ouverture Komponenten. E puer eeler Z2S 22 Modeller feelen dës Feature, an d'Retrofitting op d'SO55 Versioun eliminéiert de Problem. Plötzlech Drockfäll kreéieren Hammer, déi schliisslech Dichtungen a Verbindungen am ganze System beschiedegt.
Ausgefall Ouverture normalerweis Spuer ze Kontaminatioun blockéiert de Pilot Kontroll spool. De System spülen an déi richteg Filtratioun installéieren fixéiert déi meescht Fäll. Persistent Probleemer kënnen d'Ventil Demontage an d'Inspektioun vum Kugelsitz an de Poppet-Uewerflächen erfuerderen fir ze schéissen oder agebaute Partikelen.
Späichert Ersatzkontrollventil Sandwich Placke an dréchene Gebidder ewech vun Temperaturextremer. Halt Schutzkappen op Häfen fir Kontaminatioun während der Lagerung ze vermeiden. Stock Ersatz Seals fir NBR oder FKM je Är System Ufuerderunge, wéi Sigel Verschlechterung vun Regal alternd kann iwwer e puer Joer geschéien.
Bestellung an Deel Zuel Detailer
D'Z2S 22 Kontrollventil Sandwichplack benotzt e strukturéierten Deelnummersystem. Start mat Z2S 22, füügt dann d'Kanalbezeechnung un. En Dashmark bedeit duebel Kanal fir béid A a B Säiten. De Bréif A oder B eleng spezifizéiert eenzeg Kanal Operatioun op där Säit nëmmen.
Nächst kënnt de knacken Drock Code vun 1 ze 4, representéiert 3, 5, 7,5 oder 10 Bar respektiv. Méi héich Zuelen bidden méi staark ëmgedréint Blockéierung awer brauche méi Pilotdrock. Da schéngt 5X an all Standard Modeller, gefollegt vun fakultativ Uewerfläch Behandlung Coden wéi J50 fir passivation.
Besonnesch Versiounen addéiere Coden wéi SO40 fir extern Pilothäfen oder SO60 fir Spull-zu-Tank Belëftung. De Bréif V um Enn spezifizéiert FKM Seals amplaz Standard NBR fir héich-Temperatur oder aggressiv Flëssegket Onbedenklechkeet. E komplette Beispill kéint Z2S 22 A 2 5X V SO40 liesen.
Installatiounskits mat Dichtungen a Dichtungen separat bestellen. Kuckt de Bosch Rexroth Katalog fir kompatibel Kits déi Är Ventilversioun passen. D'Benotzung vu falschen Dichtungsmaterialien verursaacht séier Ausfall, besonnesch mat Feierbeständeg Hydraulik oder biodegradéierbar Ueleger.
Zuverlässeg Fournisseuren ze fannen
Bosch Rexroth verkeeft direkt iwwer hiren Online Store a regionalen Distributeuren. Offiziell Channels garantéieren echt Deeler a richteg technesch Ënnerstëtzung. Dateblieder eroflueden vun hirem Site mat der Dokumentnummer R900432915.
BuyRexroth funktionnéiert als e groussen Distributeur mat Online Bestellung an direkt Versand fir gemeinsam Konfiguratiounen. Hir Präisser lafe ronderëm 1426 Dollar fir Standard Z2S 22 Kontrollventil Sandwich Placke mat typesch Liwwerung an engem bis dräi Aarbechtsdeeg.
Sekundärmäert op eBay bidden gebrauchten an Iwwerschossventile vu 500 bis 1000 Dollar. Kaaft benotzt mécht Sënn fir Ersatzdeeler an eeler Ausrüstung, awer kontrolléiert suergfälteg fir Schued oder Verschleiung. Vermësst oder beschiedegt Seals kënnen net op Fotoen offensichtlech sinn.
Industriel Fournisseuren wéi Hydraulics Online a Pha-Auto droen den Z2S 22 zesumme mat komplette hydraulesche Systemer. Si bidden lokal technesch Ënnerstëtzung a kënne mat Installatiounsfroen hëllefen. Bulk Keefer kënne besser Präisser verhandelen duerch direkte Kontakt mat regionale Bosch Rexroth Vertrieder.
Chinesesch Hiersteller bidden Alternativen zu méi niddrege Käschten duerch Plattforme wéi Made-in-China. Obwuel dës fir manner kritesch Uwendunge funktionnéiere kënnen, ënnerscheede sech d'Qualitéit an d'Leeschtungscharakteristike vun echte Bosch Rexroth Produkter. Erwaart Variatiounen an Drockbewäertungen, Dichtungsmaterialien an Dimensiounstoleranzen.
Fluid Kompatibilitéit Considératiounen
Mineral hydraulesch Ueleger wéi HL an HLP funktionnéieren perfekt mat Standard NBR-Dichtungen an der Kontrollventil-Sandwichplack Z2S 22. Dës bleiwen déi allgemeng Flëssegkeeten an der industrieller Hydraulik wéinst hirer stabiler Leeschtung a vernünfteg Käschten.
Feierbeständeg Flëssegkeeten erfuerderen speziell Opmierksamkeet. HFDU- an HFDR-Typen limitéieren den maximalen Drock op 210 Bar amplaz vum Standard 315 Bar Bewäertung. Operatiounstemperaturen däerfen net méi wéi 60 Grad Celsius mat dëse Flëssegkeeten sinn. D'Liewensdauer kann ëm 30 bis 100 Prozent erofgoen am Verglach zum Mineralöloperatioun.
Biodegradéierbar Hydraulik wéi HETG an HEES funktionnéieren mam Z2S 22 awer brauche méi heefeg Ënnerhaltintervaller. Dës Flëssegkeete absorbéieren Feuchtigkeit méi liicht a briechen méi séier wéi Mineralöle. Ännert d'Filtere méi dacks a kontrolléiert d'Propperheet vum System no.
Synthetesch Flëssegkeeten verlaangen oft FKM Seals amplaz Standard NBR. De V Code an der Deelnummer spezifizéiert dëst Sigelmaterial. Préift d'Kompatibilitéitstabellen ier Dir e Ventil fir synthetesch oder exotesch Flëssegkeetssystemer auswielt. Mat falschen Dichtungsmaterialien verursaacht séier Schwellung oder Härtung, déi zu Leckage oder Bindung féiert.
Waasser-Glykol Flëssegkeete kënnen ofhängeg vun der spezifescher Formuléierung funktionnéieren. Consultéiert Bosch Rexroth technesch Ënnerstëtzung mat Äre Flëssegkeetsspezifikatiounen ier Dir bestellt. E puer Waasserbaséiert Flëssegkeeten attackéieren Standard Dichtungsmaterialien oder korrodéieren intern Komponenten.
Leeschtung a verschiddenen Ëmfeld
Temperaturen Extremer Afloss Kontroll Krunn Sandwich Placke Z2S 22 Leeschtung. Kale fänkt ënner negativ 20 Grad verlaangen NBR Seals, iwwerdeems FKM geréiert méi héich Temperaturen bis zu 80 Grad Ambient. D'Flëssegkeetsviskositéit ännert sech mat der Temperatur, beaflosst d'Floweigenschaften an d'Äntwertzäit.
Dreckeg Ëmfeld verlaangen exzellent Filtratioun. Bau- a Miningausrüstung konfrontéiert konstante Kontaminatioun vu Stëbs, Waasser a Schutt. Installatioun vun Filtratioun, déi den ISO 4406 20/18/15 entsprécht, verhënnert déi meescht Kontaminatiounsproblemer, awer extrem Konditioune kënnen nach méi fein Filtratioun brauchen.
Héich-Vibratioun Uwendungen profitéieren vum Sandwich Plack Montagestil. Threaded Kontrollventile kënne mat der Zäit vu Schwéngung loosen, während bolted Sandwich Placke sécher bleiwen. Benotzt Fuedemspärverbindung op Montagebolten a schwéiere Schwéngungsëmfeld.
Küst a Marine Astellungen aussetzt hydraulesch Komponente ze Salz Loft a Fiichtegkeet zréck. D'optional J50 Passivatiounsbehandlung bitt besser Korrosiounsbeständegkeet fir de Ventilkierper Äussert. Intern Komponente bleiwen duerch hydraulesch Ueleg geschützt, awer d'Feuchtigkeitkontaminatioun gëtt eng méi grouss Suerg bei Waasser.
Héicht beaflosst d'hydraulesch Leeschtung duerch Drock- an Temperaturverhältnisser. Héich-Héicht Equipement kann verschidden knacken Drock Astellunge brauchen well atmosphäreschen Drock ënnerscheet. Consultéiert mat hydraulesche Ingenieuren fir Installatiounen iwwer 2000 Meter.
Zukünfteg Entwécklungen an der Hydraulesch Ventil Technologie
Elektronesch Iwwerwachungsintegratioun representéiert den nächste Schrëtt fir Komponenten wéi d'Kontrollventil Sandwich Plack Z2S 22. Sensoren, déi an Sandwichplacke agebonne sinn, kënnen d'tatsächlech Flowraten, Drockfäll an intern Verschleiungsbedéngungen mellen. Predictive Maintenance gëtt méiglech wann Systemer Leeschtungsverschlechterung erkennen ier de Feeler geschitt.
Verbessert Dichtungsmaterial geet weider. Nei Polymerverbindunge bidden eng besser chemesch Resistenz a méi laang Liewensdauer iwwer méi breet Temperaturberäicher. Dës Materialien kaschten ufanks méi, awer reduzéieren d'Ënnerhaltzäit an d'Ersatzfrequenz.
Additiv Fabrikatioun kann änneren wéi hydraulesch Komponenten produzéiert ginn. 3D gedréckte Ventilkierper kéinten intern Flowweeër optimiséieren iwwer wat d'Maschinn erlaabt. Komplex intern Geometrie kënnen d'Performance verbesseren wärend d'Gewiicht a Materialverbrauch reduzéieren.
Smart Hydrauliksystemer passen Ventilparameter automatesch op Basis vun Operatiounsbedingungen un. E Kontrollventil kéint säi Rëssdrock variéieren fir d'Laaschtfuerderungen ze passen, d'Energieeffizienz ze verbesseren. Pilotdrock kënne fir optimal Ouverturesgeschwindegkeet ënner verschiddene Fluxbedéngungen moduléiert ginn.
D'Z2S 22 Kontrollventil Sandwich Plack representéiert reife Technologie déi zouverlässeg aktuell industriell Bedierfnesser servéiert. Wärend Verbesserunge lues a lues kommen, wäerten d'Basis Designprinzipien vu pilotbetriebene Kontrollventile méiglecherweis fir vill Jore relevant bleiwen iwwer hydraulesch Uwendungen weltwäit.
