Stellt Iech vir, Dir dirigéiert en Orchester. Dir sot de Museker net nëmmen "haut" oder "roueg" ze spillen - Dir gitt hinnen subtile Handgesten, déi soen "e bësse méi mëll", "no an no méi haart", oder "halt dat exakt Volumen." En hydraulesche proportional Ventil ass wéi en Dirigent fir hydraulesch Flëssegkeet, déi onendlech variabel Kontroll ubitt anstatt just "on" oder "off".
Fir d'Basis, fänkt matwat ass e proportional Krunn.
De Coffee Shop Analogie
Denkt un e proportional Ventil wéi d'Espressomaschinn an Ärem Liiblings Kaffisréischterei. D'Barista flippt net nëmmen e Schalter fir e perfekte Espresso ze kréien - si erhéijen graduell den Drock, kontrolléieren suergfälteg de Flowrate a maachen Echtzäit Upassunge baséiert op wéi de Kaffi extrahéiert. Ähnlech passt e proportional Ventil kontinuéierlech seng Positioun op Basis vun elektresche Feedback un fir genee déi richteg Quantitéit un hydraulesch Kraaft ze liwweren.
Wéi funktionnéieren Hydraulesch Proportional Ventile? Eng Schrëtt-fir-Schrëtt Rees
Loosst eis d'Rees vun der Kontroll verfollegen vun engem elektresche Signal bis präzis hydraulesch Handlung.
[Kuckt detailléiert Erklärung vunwéi proportional Ventile funktionnéieren.]
1De Kommandozentrum (Kontrollsignal)
E PLC (Programmable Logic Controller) oder aner Kontrollsystem schéckt en elektrescht Signal - typesch 0-10 Volt, 4-20 Milliampere, oder souguer digital Kommandoen duerch industriell Netzwierker wéi CANbus oder Ethernet.
2Den Iwwersetzer (Proportional Solenoid)
De proportional Solenoid vum Ventil handelt wéi en Iwwersetzer, konvertéiert elektresch Energie a mechanesch Kraaft. Am Géigesaz zu normale Solenoiden déi entweder "energizéiert" oder "energesch" sinn, kreéieren proportional Solenoiden Kraaft déi direkt proportional zu der Input Signalstäerkt ass.
3The Precision Mover (Valve Spool)
Dës mechanesch Kraaft dréckt d'Ventilspool - eng präzis machinéiert zylindresch Komponent - op exakt Positiounen. Wéi de Spull bewegt, entdeckt et Ëffnungen vu verschiddene Gréissten (genannt Ports), déi de Flëssegkeetsfloss kontrolléieren.
4De Smart Feedback Loop (LVDT Sensor)
Fortgeschratt proportional Ventile enthalen e LVDT (Linear Variable Differential Transformer) dee stänneg d'Spoolpositioun iwwerwaacht. Dëst schaaft e zouenen Schleifsystem deen automatesch fir extern Stéierungen, Temperaturännerungen a Verschleiung korrigéiert.
Real-World Beispill
Wann e Baggeroperateur säi Joystick hallef bewegt, kritt de proportional Ventil e 50% Signal. D'Spull bewegt sech op eng Positioun, déi genee d'Halschent vum maximale Flux op den hydraulesche Zylinder erlaabt, wat zu enger glatter, kontrolléierter Aarmbewegung op exakt hallef Geschwindegkeet resultéiert.
Proportional Ventil vs Servo Valve vs On / Off Valve: Den Ultimate Verglach
D'Ënnerscheeder tëscht Ventiltypen ze verstoen ass entscheedend fir déi richteg Wiel ze maachen:
| Fonktioun | On/Off Ventil | Proportional Ventil | Servo Ventil |
|---|---|---|---|
| Kontroll Typ | Binär (Open / zou) | Onendlech Positionéierung | Ultra-präzis Positionéierung |
| Äntwert Zäit | 10-100 Millisekonnen | 5-50 Millisekonnen | 1-10 Millisekonnen |
| Genauegkeet | ± 5-10% | ± 1-3% | ± 0,1-0,5% |
| Käschten | $50-500 | $500-5.000 | $ 2.000-20.000 |
| Typesch Uwendungen | Einfach On / Off Kontroll | Allgemeng Automatisatioun | Héich Präzisioun Systemer |
| Ënnerhalt | Niddereg | Mëttelméisseg | Héich |
| Kontaminatiounsempfindlechkeet | Niddereg | Mëttelméisseg | Ganz héich |
| Energieeffizienz | Aarmséileg | Gutt | exzellent |
Wéini all Typ ze wielen
Wielt On / Off Ventile wann:
Einfach Start/Stop Kontroll ass genuch • Budget ass extrem knapp • Héich Kontaminatiounsëmfeld • Maintenance Ressourcen si limitéiert
Wielt proportional Ventile wann:
Dir braucht variabel Geschwindegkeet / Drockkontrolle • Energieeffizienz ass wichteg • Glat Operatioun ass wichteg • Moderéiert Präzisioun ass erfuerderlech
Wielt Servo Ventile wann:
Ultra-héich Präzisioun ass kritesch • Ganz séier Äntwert ass néideg • Budget erlaabt Premium Leeschtung • Propper Ëmfeld kann erhale bleiwen
Aarte vu hydraulesche proportional Ventile: Fannt Äre perfekte Match
No Funktioun: Déi Dräi Haaptkategorien
1. Proportional Directional Kontrollventile
Wat se maachen:Kontroll souwuel Richtung an Vitesse vun hydraulesch actuators
Denkt drun wéi:E Smart Traffic Controller deen net nëmmen de Verkéier dirigéiert, awer och d'Vitesselimite kontrolléiert
Allgemeng Modeller:Bosch Rexroth 4WRA Serie, Parker D1FB Serie
Bescht fir:Machine Tools, Sprëtz molding, allgemeng Automatisatioun
2. Proportional Pressure Kontrollventile
Wat se maachen:Erhalen präzis System Drock onofhängeg vun Flux Ufuerderunge
Denkt drun wéi:E Smart Waasserdrockregulator deen den Duschdrock perfekt hält och wann een d'Spullmaschinn uschalt
Typen:Drockreduktioun, Drockreduktioun, Drocksequenzventile
Bescht fir:Press Operatiounen, Spannsystemer, Drock Testen

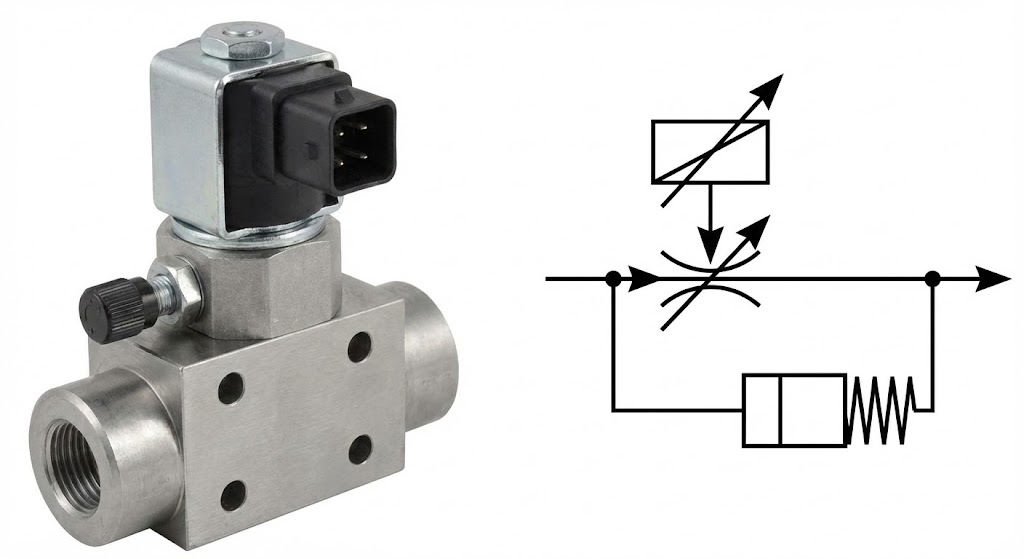

3. Proportional Flow Kontrollventile
Wat se maachen:Erhalen exakt Flux Taux onofhängeg vun Drock Ännerungen
Denkt drun wéi:A Cruise Kontroll System fir hydraulesch Flux
Oft enthalen:Drockkompensatore fir Last-onofhängeg Kontroll
Bescht fir:Geschwindegkeetskontroll, synchroniséiert Operatiounen, Meterapplikatiounen
Mam Konstruktioun: D'Mechanik verstoen
Direkt handele proportional Ventile
• Elektromagnet bewegt direkt den Haaptspool
• Einfacher Konstruktioun, manner Käschten
• Flow Tariffer typesch bis zu 100 GPM
• Drock Bewäertungen bis zu 3.000 PSI
• Perfekt fir: Mëtt-Gréisst Uwendungen mat moderéiert Leeschtung brauch
Pilot-Operéiert proportional Ventile
• Kleng Pilot Krunn Kontrollen Haaptrei Krunn Operatioun
• Méi héich Flux an Drock Kënnen
• Flow Tariffer bis zu 500+ GPM
• Drock Bewäertungen bis zu 5.000+ PSI
• Perfekt fir: Grouss industriell Systemer a mobil Ausrüstung
Leeschtung Charakteristiken déi Matière: Déi technesch Deep Dive
D'Signal-zu-Flow Relatioun verstoen
D'Häerz vun der proportionaler Ventilleistung läit a wéi genau et elektresch Signaler an hydraulesch Ausgang konvertéiert. Hei ass wat d'Schlëssel Spezifikatioune bedeiten:
Linearitéit (±0,5% bis ±3%)
Stellt Iech vir eng riicht Linn op Grafikpabeier ze zéien. Linearitéit moosst wéi no der aktueller Leeschtung vun Ärem Ventil un déi perfekt riicht Linn kënnt. Besser Linearitéit bedeit méi prévisibel Kontroll.
Hysteresis (±0,5% bis ±5%)
Dëst moosst den Ënnerscheed am Ausgang wann Dir dee selwechte Setpoint aus verschiddene Richtungen ukommt. Denkt drun wéi d'Spill an engem Lenkrad - manner Hysteresis bedeit méi präzis Kontroll.
Widderhuelbarkeet (±0,1% bis ±2%)
Wéi konsequent mécht de Ventil déiselwecht Operatioun? Dëst ass wéi e Basketballspiller ze froen fir Fräistouss ze maachen - besser Widderhuelbarkeet bedeit méi zouverlässeg Leeschtung.
Äntwertzäit (5-100 Millisekonnen)
Wéi séier reagéiert de Ventil op Signalännerungen? Fir dynamesch Uwendungen, méi séier Äntwert verhënnert System Onstabilitéit a verbessert Leeschtung.
D'Mathematik hannert der Magie: Flow Equations
Déi fundamental Flux Equatioun fir proportional Ventile ass:
Q = Cd × A × √(2ΔP/ρ)
Wou:
Q = Flowrate
Cd = Entladungskoeffizient
A = Ventilöffnungsgebitt (kontrolléiert duerch Spullpositioun)
ΔP = Drockdifferenz iwwer de Ventil
ρ = Flëssegkeetsdicht
Dës Equatioun weist firwat proportional Ventile sou effektiv sinn: andeems se d'Gebitt (A) präzis kontrolléieren, bidden se eng korrekt Flowkontroll onofhängeg vun Drockvariatiounen.
Real-Welt Erfollegsgeschichten: Uwendungen déi Industrien transforméieren
Fallstudie 1: D'Injektiounsmolding Revolutioun
Den Challenge:En Autosdeel Hiersteller kämpft mat inkonsistent Plastikinjektioun, verursaacht 20% Schrottraten a Cliente Reklamatiounen.
D'Léisung:Ëmsetzung Moog D941 proportional Ventile fir Sprëtz Vitesse an Drock Kontroll.
De Prozess:
• Speed Phase: Ventil bitt séier, kontrolléiert Injektioun fir 95% vun der Schimmel ze fëllen
• Pack / Halt Phase: Nahtlos Iwwergank op präzis Drockkontrolle
• Erhuelung Phase: Kontrolléiert Schrauwen Rotatioun fir nächst Schoss Virbereedung
Fallstudie 2: Mobile Equipement Präzisioun
Den Challenge:D'Cliente vun engem Kranhersteller hu beschwéiert iwwer ruckeleg Laaschtbewegungen, déi Sécherheetsproblemer a Produktivitéitsverloscht verursaachen.
D'Léisung:Danfoss PVG 48 proportional Ventil System mat elektronesche Joysticks.
Transformatioun:
• Virun: Binär Ventilkontrolle verursaacht abrupt Starten / Stoppen
• na: Glat Beschleunegung / Deceleration passende Bedreiwer Input
• Fortgeschratt Fonctiounen: Load-Sensing fir Energieeffizienz, elektronesch Kontroll fir präzis Positionéierung
Fallstudie 3: Stol Mill Präzisioun
Den Challenge:Eng Stahlwalzwierk brauch präzis Drockkontrolle fir konsequent Produktdicke (± 0,01 mm Toleranz).
D'Léisung:ATOS DPZO proportional Drock Ventile mat integréiert Feedback Kontroll.
D'Innovatioun:
• Echtzäit Dickemiessung fiddert zréck op Ventilkontrolle
• Automatesch Drock Upassung kompenséiert Material Variatiounen
• Closed-Loop Kontroll hält konsequent Kraaft trotz Vitesse Ännerungen
Wielt de richtege Proportionalventil: Äre Selektiounsguide
Schrëtt 1: Definéiert Är System Ufuerderunge
Performance Spezifizéierung Checkliste:
• Maximum System Drock: _____ PSI
• Néideg Flux Taux: _____ GPM
• Operatiounstemperaturberäich: _____ bis _____ °F
• Äntwert Zäit Ufuerderunge: _____ Millisekonnen
• Genauegkeet néideg: ±_____ %
• Kontroll Signal Typ: Volt / Strom / Digital
Schrëtt 2: Applikatioun-spezifesch Considératiounen
Fir Fabrikatioun / Industrieanwendungen:
• Betruecht Ventile mat integréierter Elektronik (Bosch Rexroth 4WRA Serie)
• Sich no fieldbus Kommunikatioun Kënnen
• Prioritéit fir Widderhuelbarkeet a laangfristeg Stabilitéit
Fir mobil Ausrüstung:
• Wielt Ventile fir Schwéngung a Schock bewäert (Danfoss PVG Serie)
• Betruecht Ëmwelt- Dichtung Ufuerderunge
• Evaluéieren Muecht Konsum fir Batterie-verdanken Systemer
Fir Raumfaart / kritesch Uwendungen:
• Wielt Ventile mat redundante Feedbacksystemer
• Betruecht speziell Materialien fir extrem Temperaturen
• Evaluéieren Echec Modus Charakteristiken
